样条曲线_Proe/Creo样条曲线标注尺寸方法总结

对于小白来说，在Proe中绘制样条曲线好像只要大手一点一拖就可以了，其实这里面门道可多了。Proe中样条曲线的自由度相当的大，但是有时我们也需要对样条曲线进行精确控制。

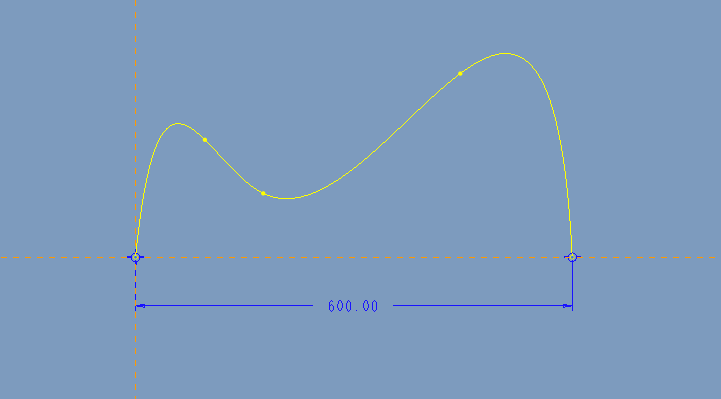

1.下图的样条曲线只标注了端点的定位尺寸，这个想必大家都会。

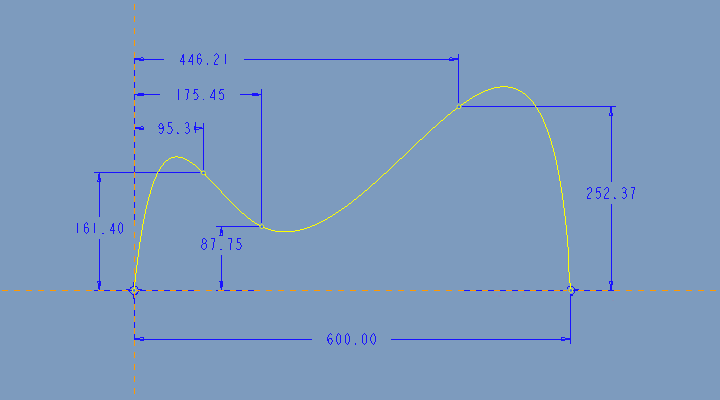

2.下图不仅标注了端点的定位尺寸，同时也标注了样条曲线中间软点（内插点）的定位尺寸。

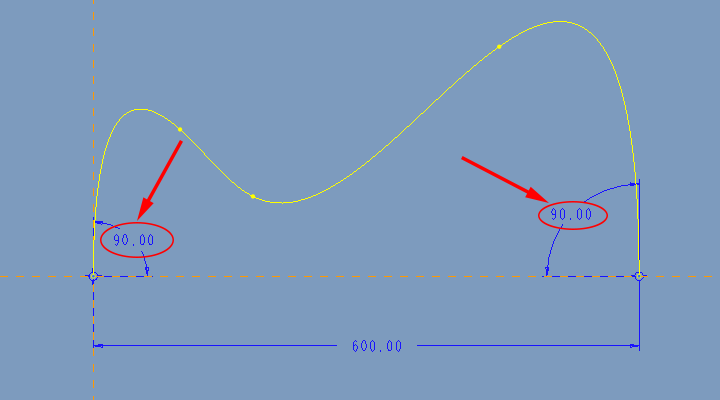

3.下图标注了端点的角度尺寸。方法：依次点击样条曲线和参考曲线（水平虚线），然后点击端点（或内插点），最后点击鼠标中键即可创建。

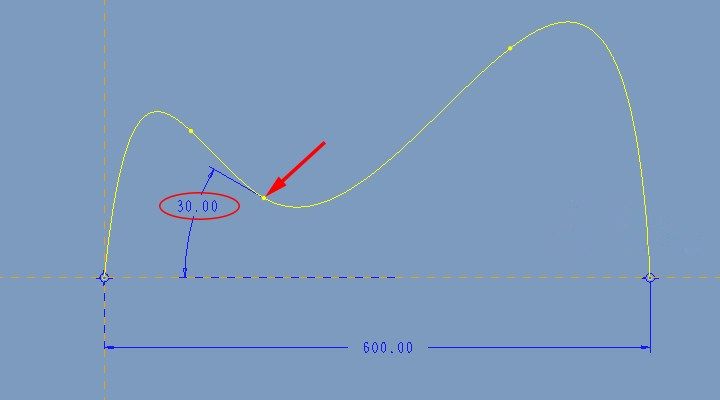

4.我们不仅可以标注端点的角度，还可以标注内插点处的切线和参考线的角度，如下图所示。操作方法同上。

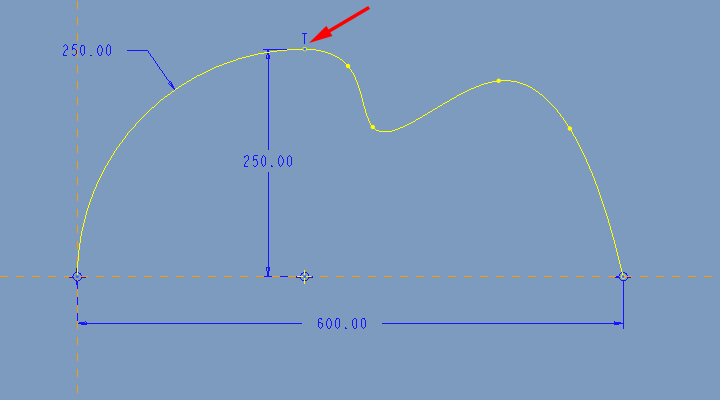

5.我们甚至可以标注切点处的曲率半径。如下图所示的草绘是由一个半径为250的圆弧和一段样条曲线组成，并在红色箭头所指的地方相切。值得注意的是：只有定义了和其他图元相切的点才可以标注曲率半径。

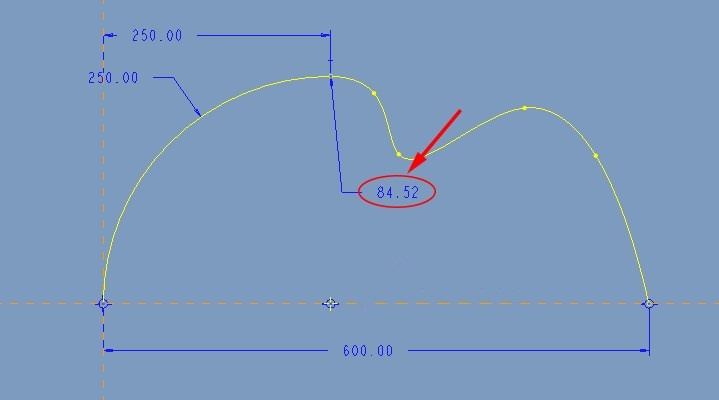

方法：点击“尺寸”按钮，再点击样条曲线的切点，最后点击中键放置尺寸就可以创建出一个指向切点的标注值，这个值就是样条曲线在该点的曲率半径。

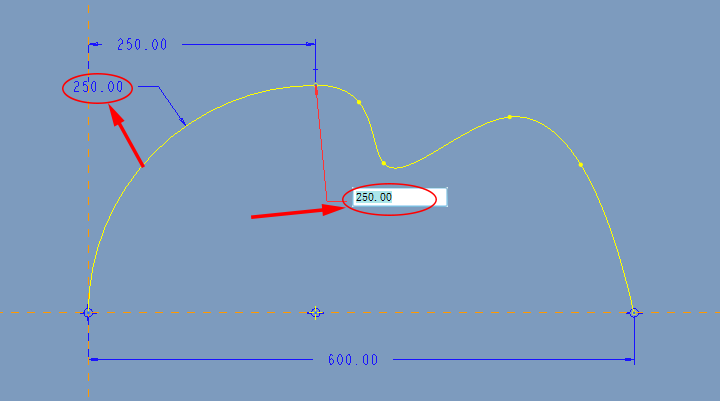

这么做有什么用呢？有的。我们可以通过把样条曲线的切处半径改成和圆弧相等的半径从而实现曲率连续的目的。
