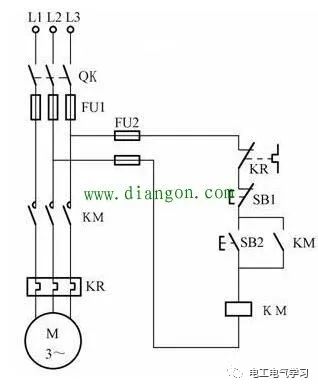

什么叫互锁联锁自锁？互锁联锁自锁是什么意思？接触器互锁联锁自锁电路图的区别和含义。我们知道，电气有三种锁：自锁、互锁及联锁，那么它们都是什么意思呢？小编这里给大家分享一下：1.自锁自锁电路也称起保停电路，而这里的自锁也就是起着保持的作用。自锁，也就是自己将自己“锁住”，在没有其它因素的情况下保持这个状态。"自锁"就是通过自身的常开触点与线圈所在支路的启动按钮并联，实现负载的长时间的工作，是通过接触器或继电器自己的触点使自身的线圈长时得电。如上图所示这里的自锁电路其实就只有2根线和一个常开触点：启动按钮SB1的上下两端本别有一根线接至了接触器KM的常开触点，这就是这个电路的自锁电路。如果这个电路没有自锁电路，那么它只能有电动启动停止的功能，而不能自行保持运行的状态了。自锁，可以叫做自锁定，自保持，自保！自锁就是同一个中间继电器的线圈和触点，这个继电器的线圈得电后，长期让线圈持续得电的依靠自己的触点实现的，这样就叫做自保持，也就是自锁！

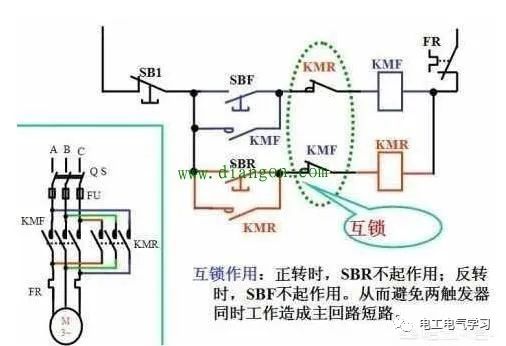

2.互锁互锁，听这个名字就知道它与自锁不同，自锁是只影响自己的电路。"互锁"是在正反转控制电路中有的，为了防止相间短路而使用的。当其中一个接触器工作的时候，就会使另一个接触器处于不能工作的状态且处于保护环节。有的互锁是通过机械杠杆将两个接触器的衔铁相互锁住，有的互锁是通过自己的常闭触点串在另一个接触器的线圈回路中，才能实现互锁。而互锁则是至少有2个支路且相互影响的。如图所示：这里是电动机正反转的电路图，我们知道电动机正反转的2个接触器是不能同时吸合的，同时吸合会导致短路。那么我们为了不让其同时吸合则引入了互锁电路。我们可以看到，当接触器KMR吸合时，KMR的常闭触点打开，而这个常闭触点又串联在接触器KMF的启动回路上，当KMR的常闭触点打开时，KMF是无法得电，自然也无法吸合。反之亦然。

3.联锁

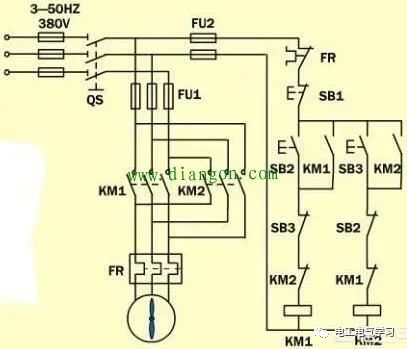

联锁其实就是互锁的升级版，具体我们如图：上图按钮SB2、SB3使用了一对常开触点和一对常闭触点。我们按下按钮SB2时，不但启动了自己这一条回路(KM1)，并且无论另一条回路是否启动(KM2)，我们都使这条回路断开。在这里按钮SB2的常开触点是启动自己这一条支路的(KM1)，而按钮SB2的常闭触点则是断开另一条支路(KM2)的。
