回答：

如何看懂建筑电气工程图？首先你需要知道建筑图纸中常用的文字符号及图形符号，也就是工程语言。

掌握了这个语言，你就可以初步了解图纸内容啦，比如画图纸人的意图，以及图纸的工程项目等等。

那么电气工程图常用的文字符号有什么呢？

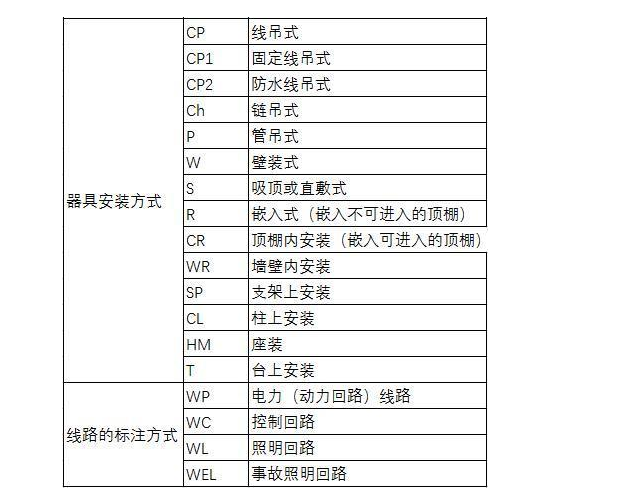

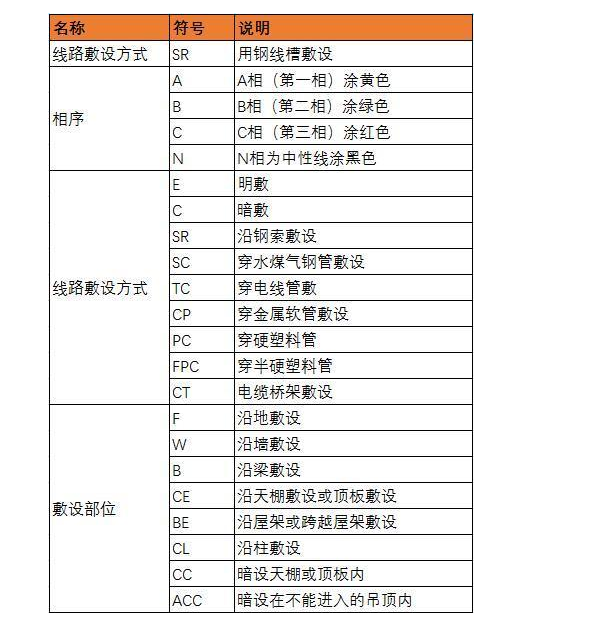

一般来说，电气工程图常用的文字符号包含表示相序、线路敷设方式、敷设部位、器具安装方式、线路标注等文字符号。

那么电气工程图常用的图形符号有什么呢？

然后，该如何识图呢？

当我们面对建筑电气施工图时，要明白先强电后弱电、先系统后平面、先动力后照明、先下层后上层、先室内后室外、先简单后复杂等六个原则。

然后，按顺序识图。

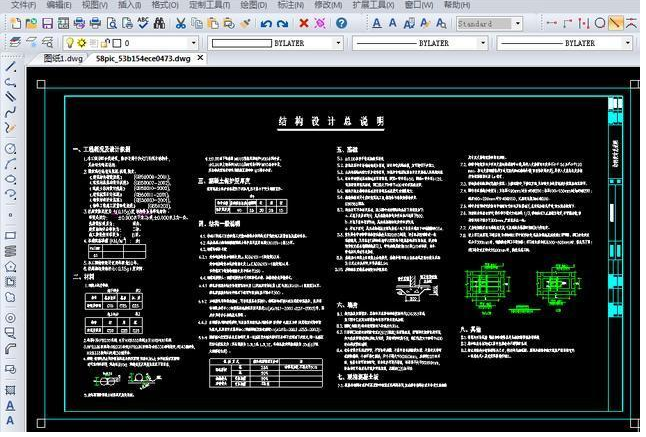

1.从标题栏知道工程项目名称内容、设计单位、设计日期、绘图比例。

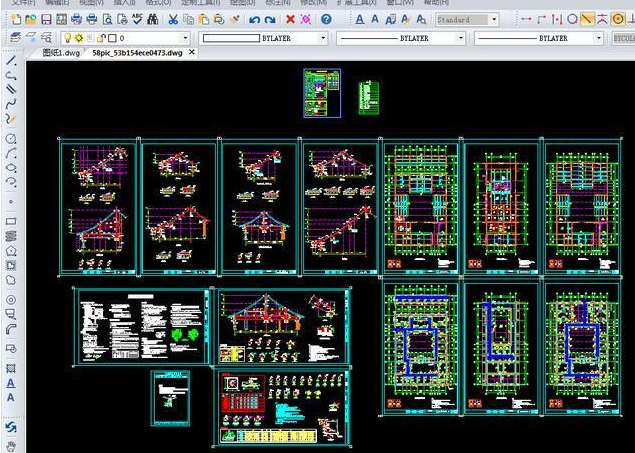

2.从目录找到单位工程图纸的数量及各种图纸的编号。

3.从设计说明中了解工程概况、供电方式、以及安装技术要求。

4.了解各图例符号所表示的设备器具名称及标注说明。

5.从系统图中知道主要设备、元件连接关系及它们的规格、型号、参数等。

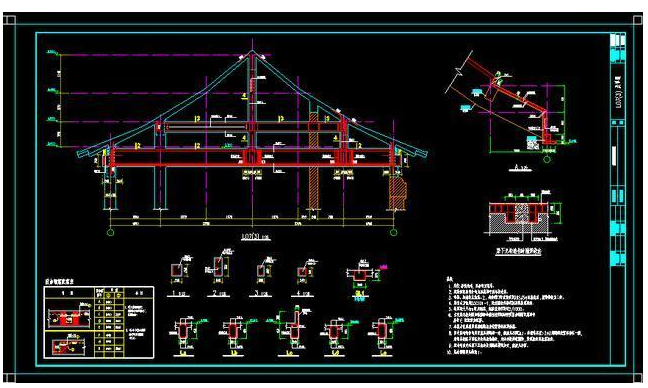

6.之后再看平面图，电路图，标注图、设备材料表等。
