Matlab/Simulink 自动代码生成 基于模型设计学习教程(2)---- 闪烁灯实验

首先我们来搭建我们第一个模型

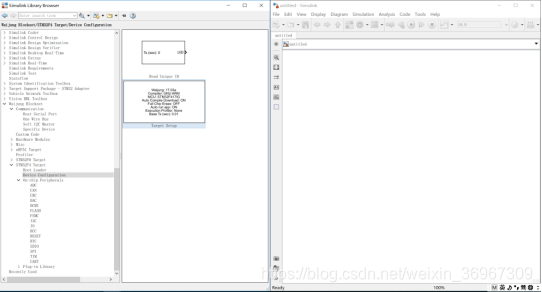

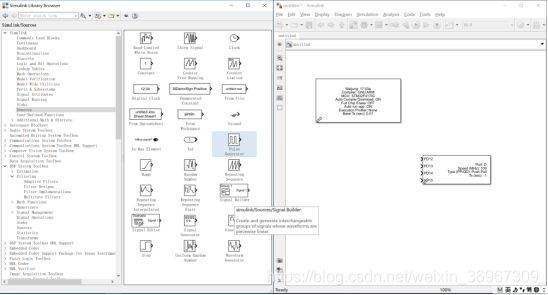

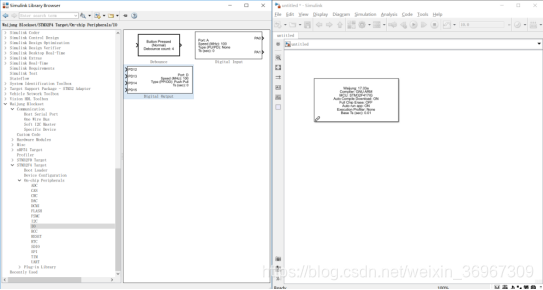

将选中的模块拖到左边的模型当中



我们再来看一下原理图,可以看见PC13是我们的指示灯

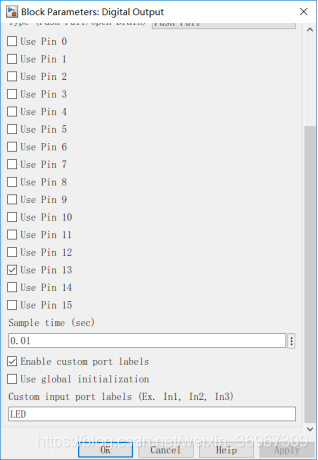

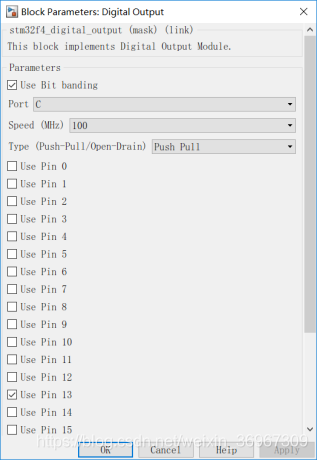

我们来设置 Digital Output模块,选中PC13,并将Sample time设置成0.01,引脚定义可以改成我们熟悉的;

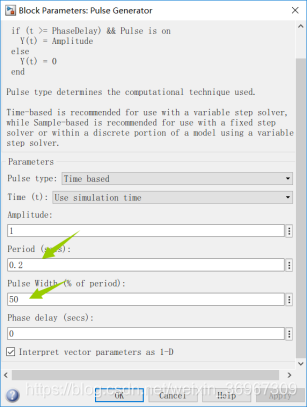

我们再来设置pulse Generator模块,只要设置Period跟Pulse Width就行了

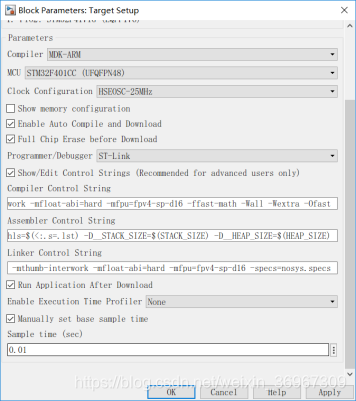

设置Target Setup模块,为了避免不必要的编译错误,请按照例程设置来操作,选对MCU,后面需要生成MDK文件,compiler 选择 MDK-ARM;

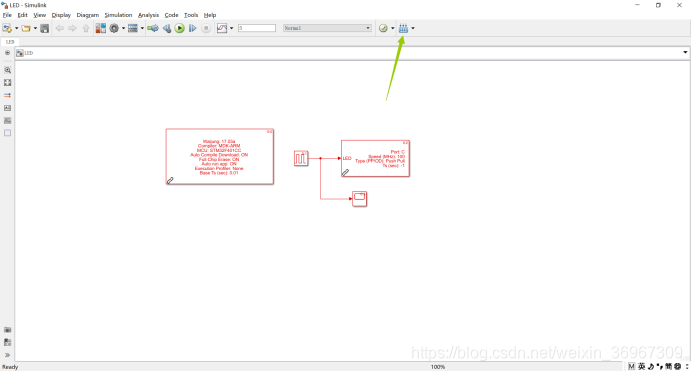

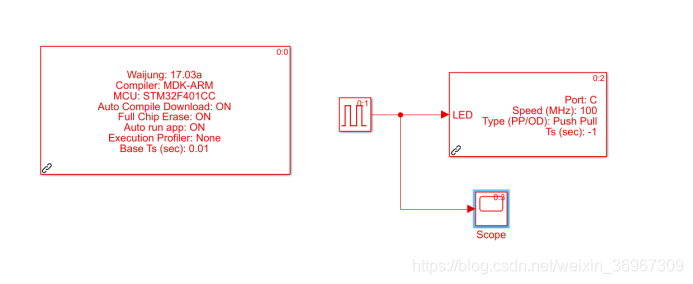

最后模型如下图所示

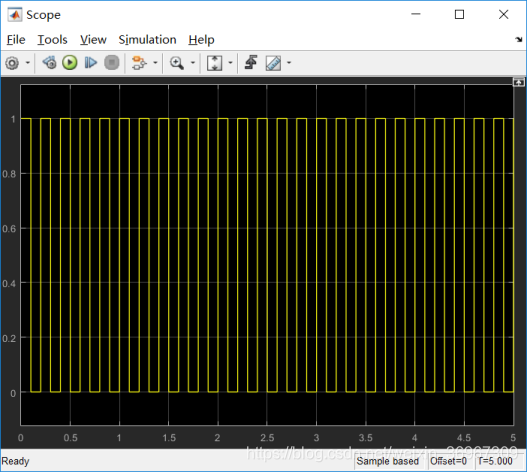

经过仿真我们知道,0.1秒为1,0.1秒为0,这样不断交替变换着,换过来电气硬件上来说,就是0.1秒亮,0.1秒暗,这样不断亮暗交替,形成一个闪烁灯。

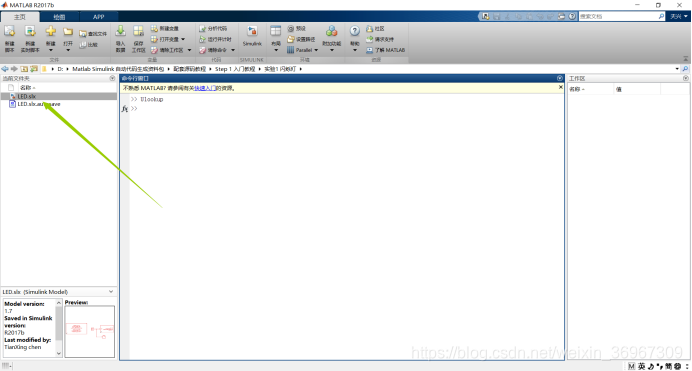

点击生成代码之前,我们需要确认一下Matlab的工作路径是否在模型的路径当中;

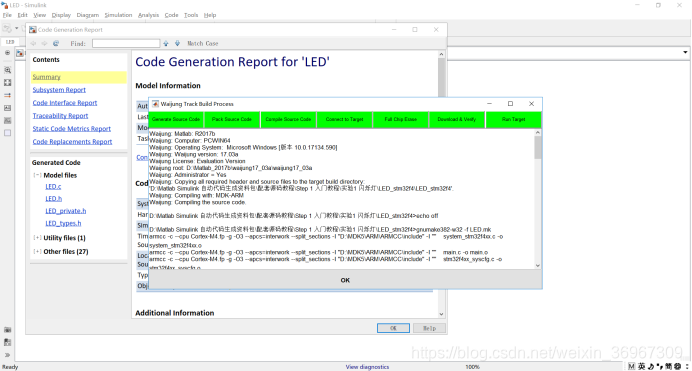

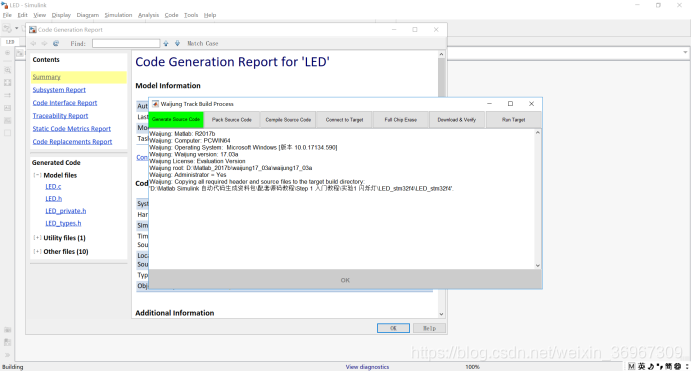

确认路径包含在里面了,那么我们就可以点击生成代码了,点击箭头所示的按键或者快捷方式:ctrl+B,

因为是直接把代码烧录到MCU中的,请把STlink插好

最后我们来看一下,代码烧录到开发板上面的运行效果
