        我们使用了5节篇幅来讲解怎么配置，编译，并添加自定义的APP，目的是让我们能够快速入门。本次我们开始说下我们怎样才能烧录。再次强调一下，我们讲解的是RK3568平台，为了能让同学们能够快速入门，且能熟练操作各种板子，所以我们需要从原理图讲起（在这里我并不推荐板子，不推荐板子！）

        首先我们需要接RK3568的调试串口

RK3568串口

我们可以参考《Rockchip_RK3568_Hardware_Design_Guide_V1.0_CN.pdf》

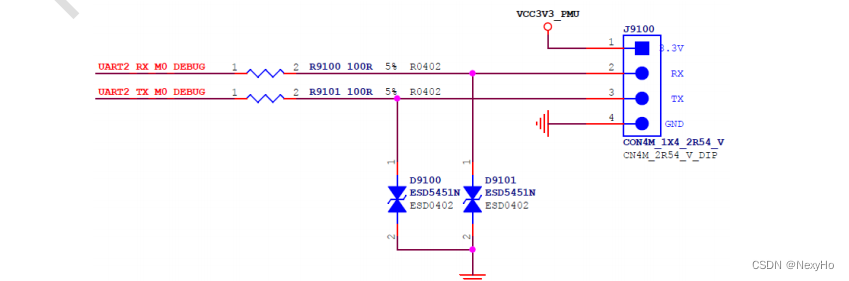

        官方建议 UART2_RX_M0/UART2_TX_M0串接的100 ohm电阻不得删减，并增加TVS管，加强抗静电浪涌能力，防止开发过程损坏芯片管脚，能预留2.54 插针建议尽量预留，如果无条件，建议使用0.7mm以上测试点，方便焊接。
        但是上面只是官方建议，我建议还是再使用 74LVC1G125GW 进行隔离，其实隔离的硬件方案也有很多，这是硬件工程师的事情了。
        在这里我们说明一下RK的波特率是：1500000 建议使用  MobaXterm 软件连接串口

maskrom与maskrom原理图

        我们可以参考《Rockchip_RK3568_Hardware_Design_Guide_V1.0_CN.pdf》

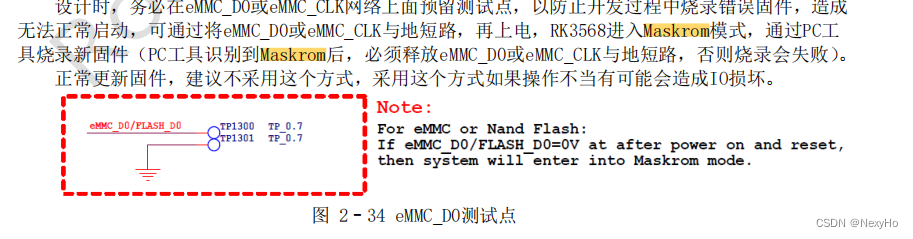

        eMMC_D0或eMMC_CLK与地短路，再上电，RK3568进入Maskrom模式，通过PC工
具烧录新固件（PC工具识别到Maskrom后，必须释放eMMC_D0或eMMC_CLK与地短路，否则烧录会失败）

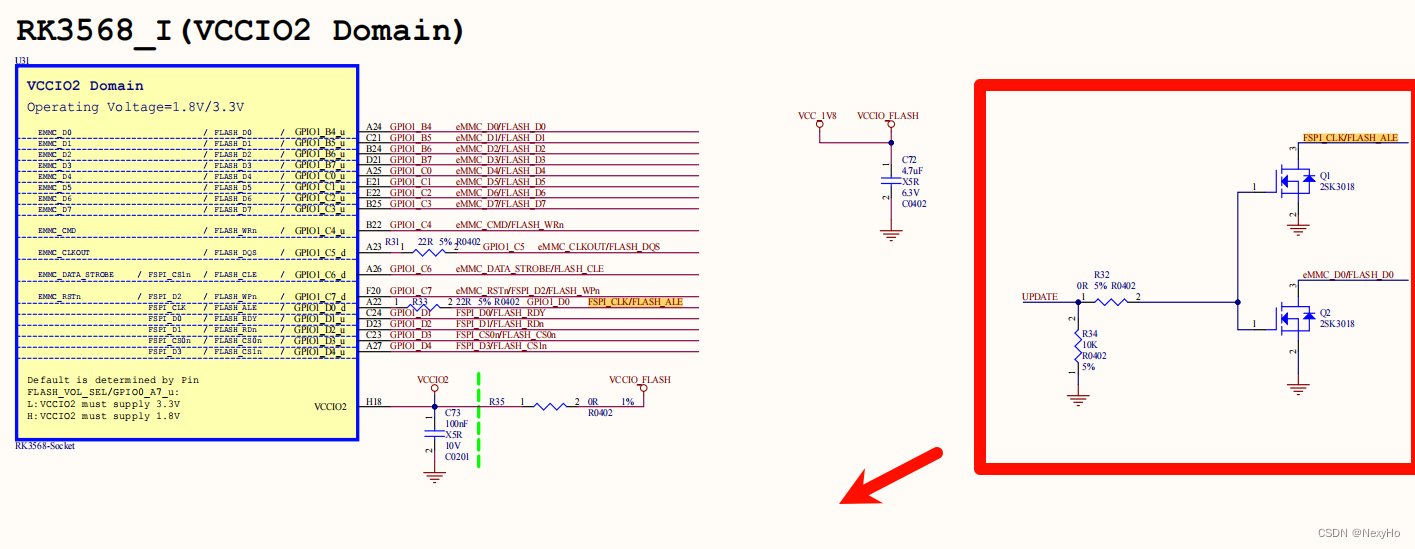

整点原子的原理图，他们使用的是EMMC_D0管脚

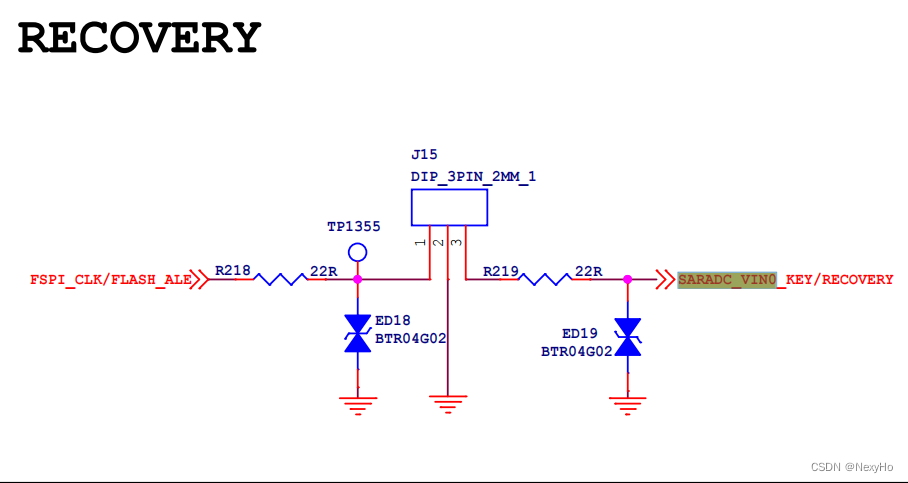

风火轮rock_3a 原理图，他们使用的是 EMMC_CLK 管脚
也就说 EMMC_D管脚或者 EMMC_CLKOUT管脚着两个管脚其中一个和地短路，我们就能进入Maskrom模式了，所以同学们拿到板子，可以参照原理图找到这两个管脚。

Loader与Loader原理图

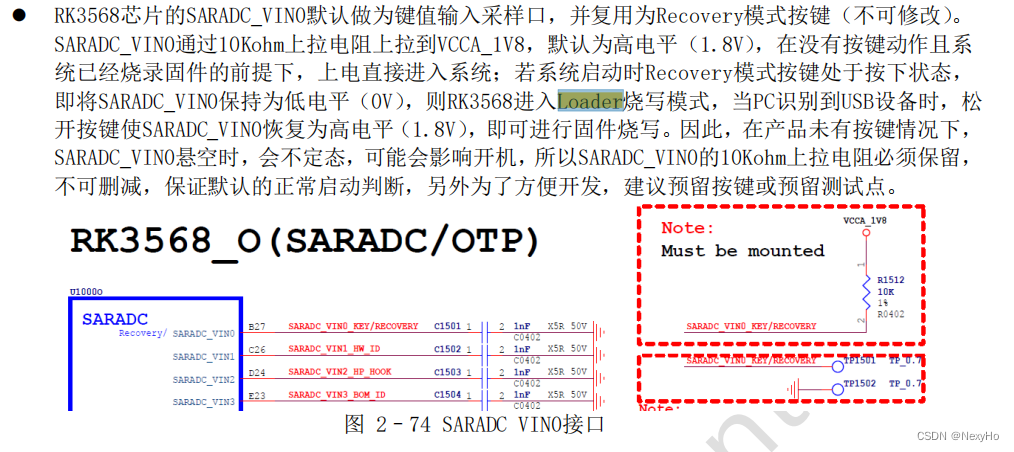

        我们可以参考《Rockchip_RK3568_Hardware_Design_Guide_V1.0_CN.pdf》

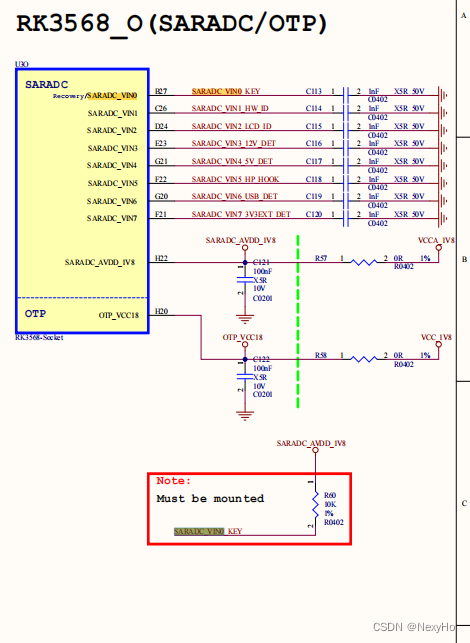

整点原子的原理图

风火轮rock_3a 原理图

其实他们的原理图都大同小异，我们只要学会看就能操作板子了，到这里我们还不能马上去烧录，因为RK还有个电源域的概念，如果电源没有设置对，很大几率会烧坏板子，到下一章我们先讲解怎么RK的809 PMIC和如何设置电源域
