华为网络篇 DHCP中继-16

实验难度	2
实验复杂度	2

目录

一、实验原理

二、实验拓扑

三、实验步骤

四、实验过程

总结

---

一、实验原理

       当DHCP客户端与DHCP服务器不在同一个网段时，我们可以使用DHCP中继来转发DHCP报文。一般情况下，我们使用DHCP中继不算很多，DHCP中继适用于用户设备的网关较多且分布零散的大型网络。当DHCP服务器位于核心层时，管理人员不希望汇聚层交换机上配置DHCP服务器，此时就可以在汇聚层部署DHCP中继。使用DHCP中继可以减少网络管理人员的维护工作量，但要注意，需要根据实际情况来部署，否则会为管理带来不必要的麻烦。

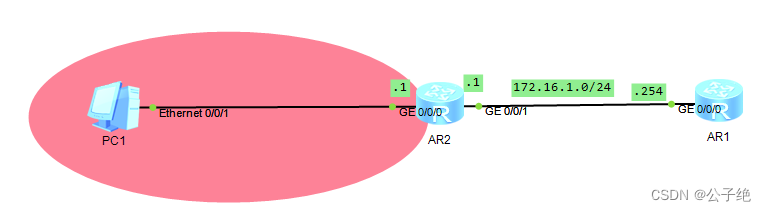

二、实验拓扑

三、实验步骤

1.搭建如图所示的网络拓扑；

2.初始化路由器，本地登陆超时时间为20分钟，如图配置IP地址，其中AR2的g0/0/0接口地址为192.168.1.1/24；

3.AR1配置默认路由指向AR2;

4.在AR1上配置全局DHCP，参数如下：

1.  地址池名称为hw
2.  可分配地址范围为192.168.1.0/24
3. 下发给客户端的默认网关为192.168.1.1
4. 剔除不分配的网段：192.168.1.250 – 192.168.1.254
5. 租期为8天8小时
6. 5.在AR2上配置DHCP中继，中继的服务器IP为172.16.1.254
7. 6.PC1使用DHCP方式获取IP地址、租期、网关等信息，测试PC1到DHCP服务器的网络连通性。

四、实验过程

1.搭建如图所示的网络拓扑；

略。

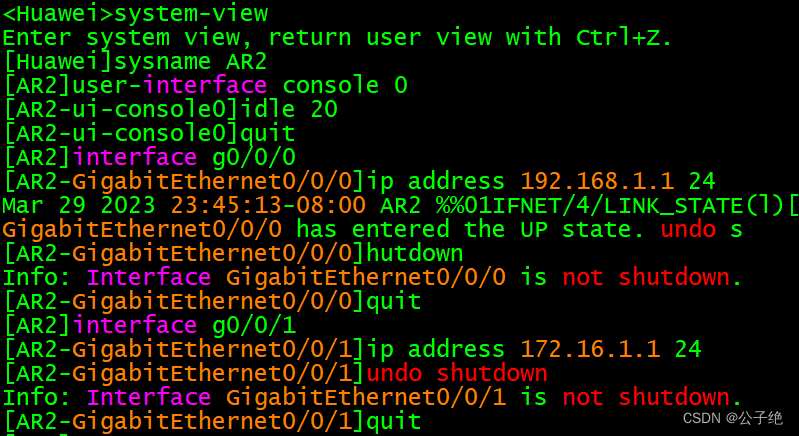

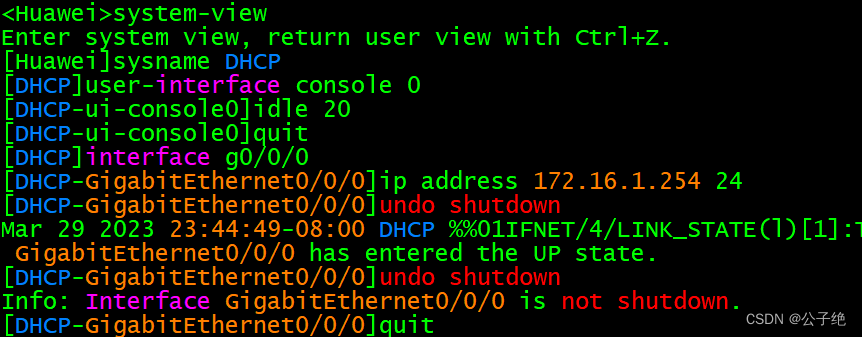

2.初始化路由器，本地登陆超时时间为20分钟，如图配置IP地址，其中AR2的g0/0/0接口地址为192.168.1.1/24；



3.AR1配置默认路由指向AR2;

4.在AR1上配置全局DHCP，参数如下：

  地址池名称为hw

  可分配地址范围为192.168.1.0/24

  下发给客户端的默认网关为192.168.1.1

  剔除不分配的网段：192.168.1.250 – 192.168.1.254

  租期为8天8小时

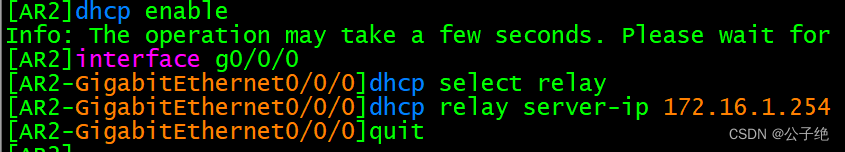

5.在AR2上配置DHCP中继，中继的服务器IP为172.16.1.254

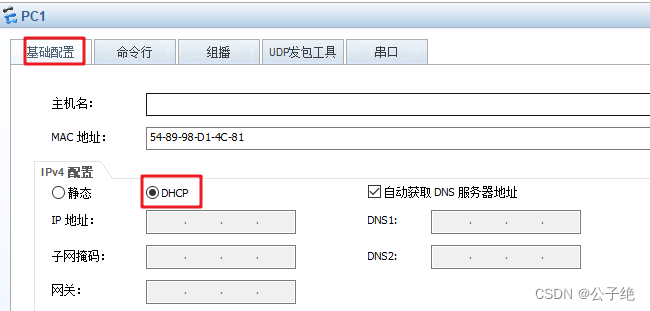

6.PC1使用DHCP方式获取IP地址、租期、网关等信息，测试PC1到DHCP服务器的网络连通性。

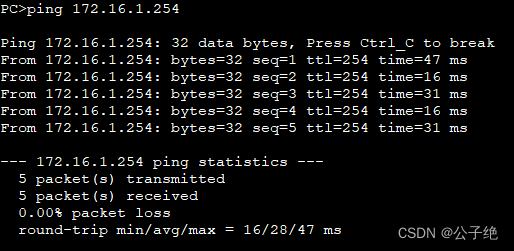

 测试：

 代码解析：

[AR2-GigabitEthernet0/0/0]dhcp relay server-ip 172.16.1.254  指定中继的DHCP服务器地址

[DHCP]ip pool hw  创建地址池，名字为hw

Info: It's successful to create an IP address pool.

[DHCP-ip-pool-hw]network 192.168.1.0  定义可以分配的网络范围

[DHCP-ip-pool-hw]gateway-list 192.168.1.1  下发给客户端的出口网关

[DHCP-ip-pool-hw]dns-list 114.114.114.114   定义下发的DNS地址

[DHCP-ip-pool-hw]lease day 8 hour 8    定义8天8小时的租期

[DHCP-ip-pool-hw]excluded-ip-address 192.168.1.250 192.168.1.254   剔除不分配的网段

[DHCP-ip-pool-hw]int g0/0/0

[DHCP-GigabitEthernet0/0/0]dhcp select global   启用全局DHCP配置模式

总结

      DHCP的配置模式有两种，一种是基于接口的，另外一种是基于全局的，学习了本章内容，相信家人们都知道这两种配置的区别了吧。当客户端的网段与服务器的网段是相同的，也即是它们属于同一链路时，这种情况使用接口模式或者使用全局配置模式。但是，当下发给客户端与DHCP服务器是不同网段时，此时就应该使用全局配置模式，因为只有全局配置模式才可以下发定义的网关与网段。好了，本章节就到这里，我们在下一个章节再见！
