LTE架构和协议栈概述

1 LTE网络架构和接口

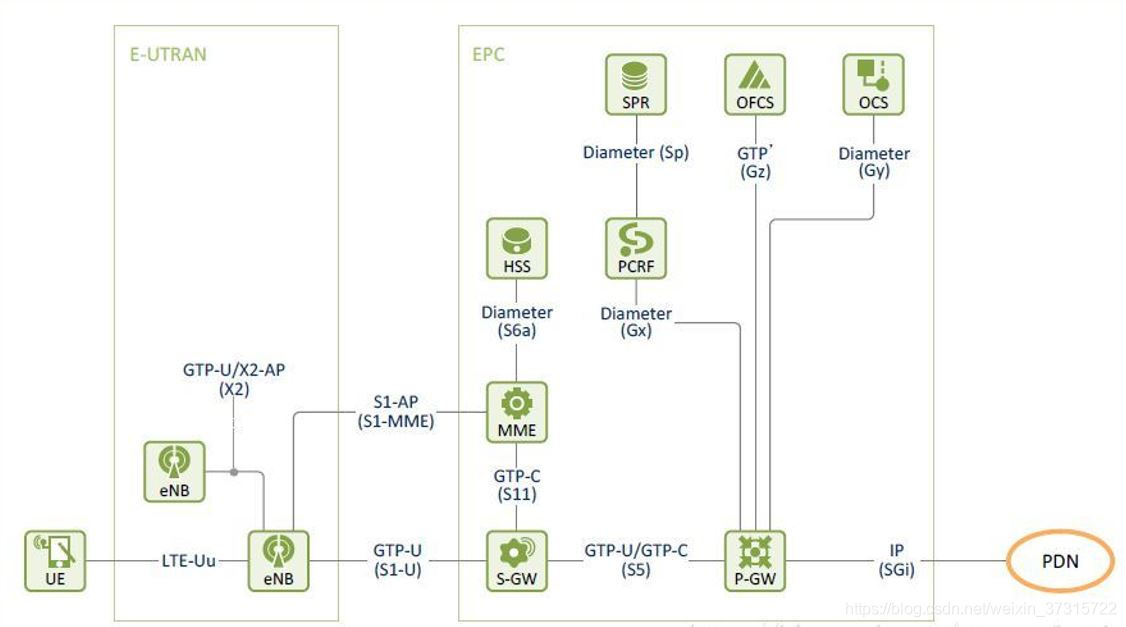

完整的LTE网络架构由三个部分组成：终端(UE)+无线网络(E-UTRAN)+核心网(EPC)。

下面详细的介绍下各个部分。

1.1 终端

终端就是指用户的手机，或者是其他可以利用LTE上网的设备。
FDD LTE和TDD LTE分别是LTE的两种不同的系统模式。两者大部分的基础技术都是一样的，主要区别在于FDD为频分双工，而TDD为时分双工。两者并不互相兼容。FDD“频分双工”指传输数据时需要两个独立的信道，一个信道用来向下传送信息，另一个信道用来向上传送信息。两个信道之间存在一个保护频段， 以防止邻近的发射机和接收机之间产生相互干扰。就相当于一条双向公路，两边的车辆各走各的路，互补干扰。而保护频段就相当于公路中间的隔离带。TDD“时分双工”的发射和接收信号是在同一频率信道的不同时隙中进行的，彼此之间采用一定的保证时间予以分离。可以比作一条独木桥，在同一时段，只能有一边的人通过，也就是说，数据的上传和下载是在同一信道交替进行的。

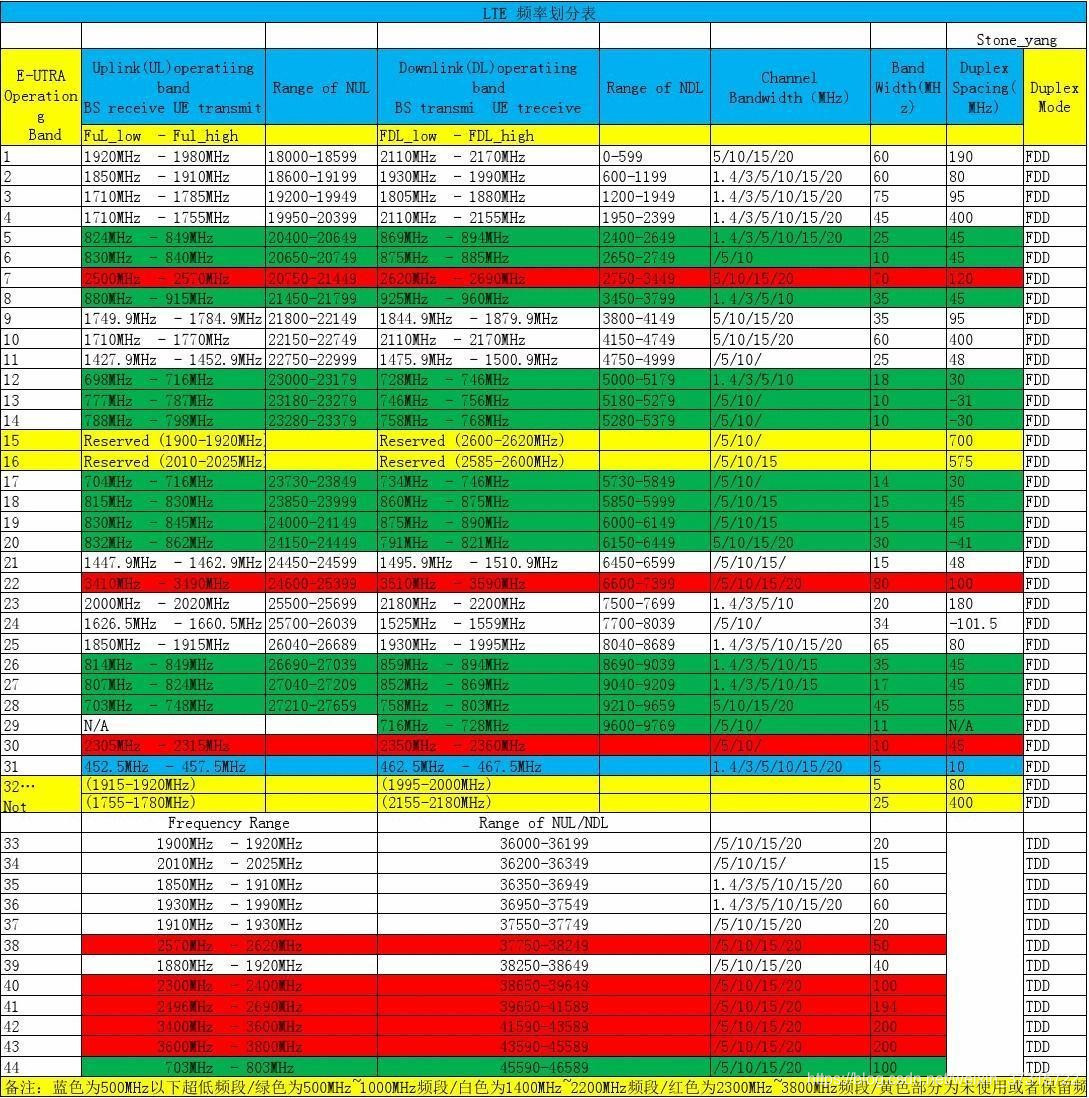

LTE的频段是区分FDD和TDD制式的。LTE规范定义了非常多的工作频段，这从侧面说明了LTE技术受欢迎的程度：拥有各个频段的运营商都想部署LTE，因此需要LTE技术支持这些频段。

1.2 无线网络(E-UTRAN)

1.2.1 无线网络的结构

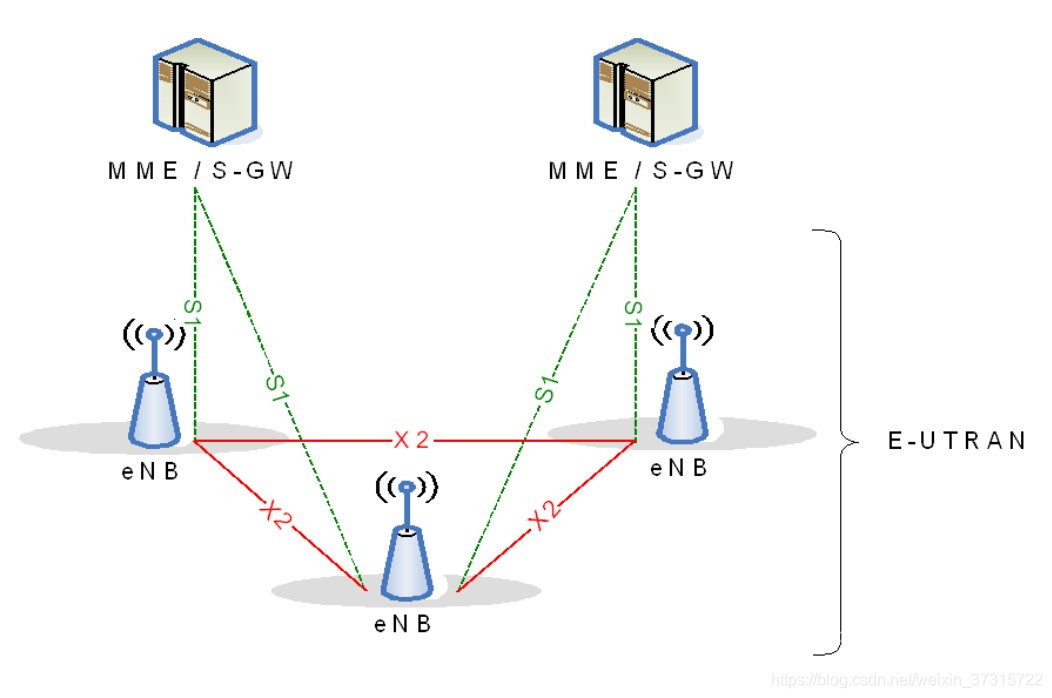

在移动通信系统中，无线网络承上启下，连接核心网和终端设备，实现移动通信业务的覆盖，是移动通信系统的关键组成部分。LTE无线网络中只有一种网元：基站eNodeB（简写eNB）。基站eNB之间通过X2接口互连，通过S1接口与核心网设备相连。

1.2.2 无线网络的功能

eNB 的主要功能就是连接、管理和控制终端，并且为核心网连接、管理以及控制终端提供沟通的管道。为了实现这些功能，eNB需要与终端和核心网进行交互，也就是要大量传递大量的信息，下面介绍LTE无线网络是如何传递信息的。
在介绍LTE无线网络如何传递信息之前，我们需要知道与信息传递密不可分的接口——空中接口。空中接口是终端和eNB两种设备之间的无线接口，终端只有通过空中接口连接到无线网络，才能获得移动通信系统提供的服务。
LTE无线网络上的信息利用承载来传递。LTE无线网络的根据承载的内容不同分为SRB（signaling radio bearer，信令承载）和DRB（data radio bearer，业务承载）。
SRB承载控制面（信令）数据，根据承载的信令不同分为以下三类SRB：
1）SRB0：承载RRC连接建立之前的RRC信令，通过CCCH逻辑信
