齿轮刀具的设计过程简要介绍

给了齿轮参数，刀具齿形是如何设计出来的？下面就来接单介绍一下：

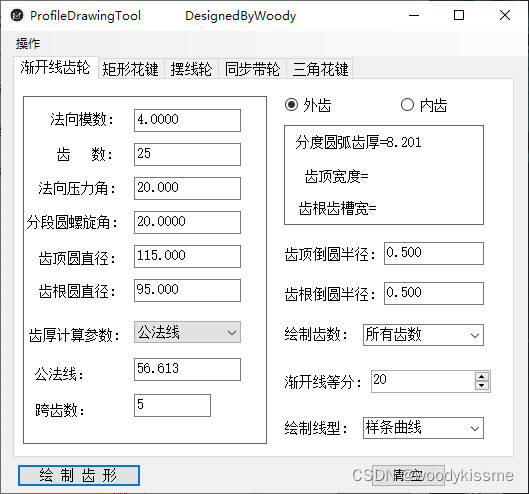

1.首先根据参数绘制出齿轮的齿形来

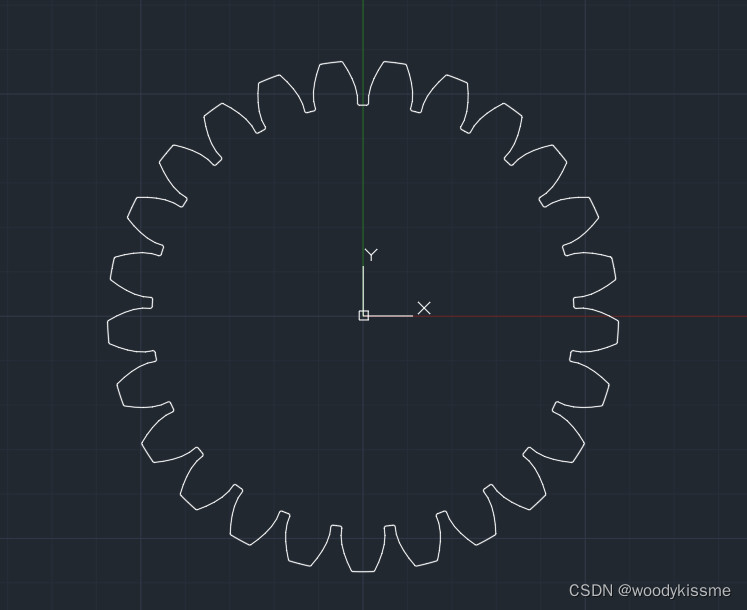

下面是绘制出来端面齿形图：

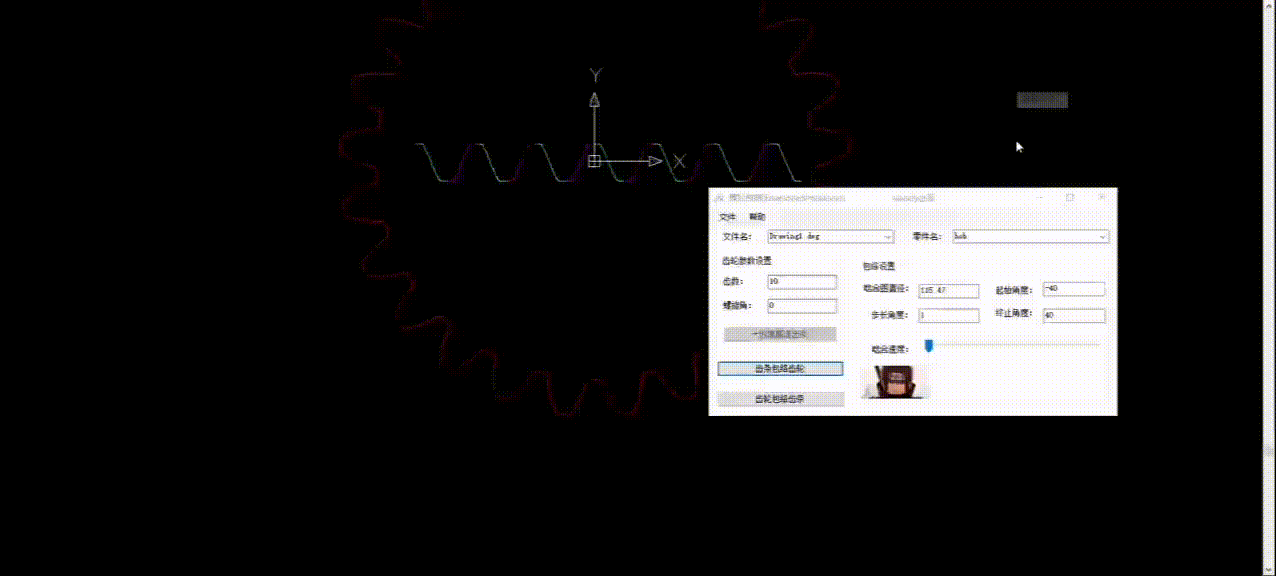

由这个端面齿形就可以得到相应的刀具齿形了，先来看看滚刀、或者蜗杆磨的齿形如何得到，下图是齿轮包络基本齿条的过程

由上面得到的齿条可以反包络出齿轮的齿形来，如下图所示：

接下来是齿轮副的刀具，例如插齿刀：

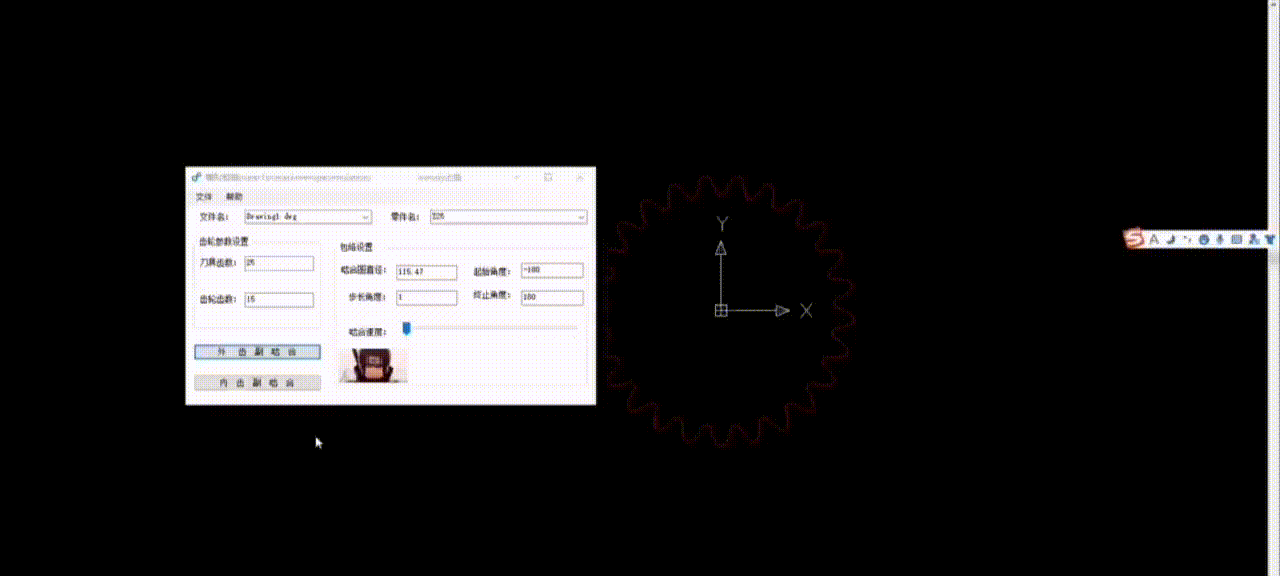

线图是用上一步得到的插齿刀齿形反求工件齿形的过程：

我是woodykissme，定期分享有关，机械传动及齿轮加工方面的内容，对这方面感兴趣的小伙伴，可以关注我。希望能够与大家讨论一下：

齿轮的设计及加工方法，加工齿轮所用的刀具设计、制造及使用方面的相关问题。

齿轮刀具设计计算方法，相关应用程序的开发，CAD二次开发自动绘图等的相关技术问题。
刀具应用方面，刀具的切削参数、涂层和使用寿命，加工中遇到的问题和解决办法等问题。
今天就分享到这，感谢您抽出宝贵的时间阅读！
