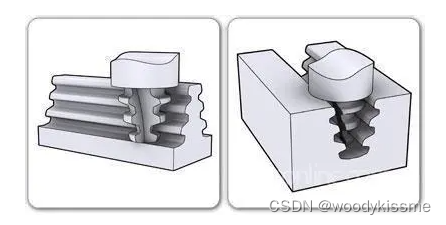

成型叶根铣刀是加工叶片叶根型线的成型铣刀，叶片以叶根定位装配在转子的轮槽中，要求配合精确。
切削时，如果刀齿全部同时切入，切削面积大，切削负荷大，进而加工效率低。所以粗刀或者半精加工刀具的刀齿刃口沿铣刀型线呈波型，几排刀齿的波峰与波谷相互交错，如下图所示：

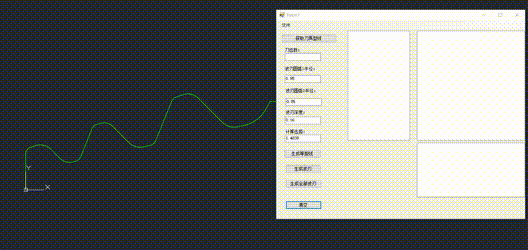

上图是一个带波刃的立铣刀，叶根铣刀的刃口也可以做成上面的样子，只是它的刃口曲线更为复杂一些。手动去画的话，需要耗费大量的时间和精力。为此，着手开发一款工具，可以根据型线自动绘制出波刃齿形，下面是绘制单条刃形的演示：
在这里插入图片描述

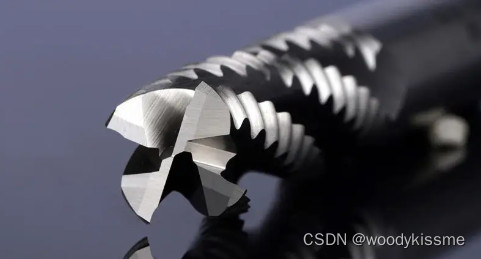

上图是一个带波刃的立铣刀，波形刃立铣刀是在普通高速钢立铣刀的螺旋前刀面的基础上，用专用铣夹具将螺旋前刀面再加工成波浪形螺旋面，它与后刀面相交成波浪形切削刃。相邻两波形刃的峰谷沿轴线错开一定距离，使切削宽度显著减小，而切削刃的实际切削厚度约增大三倍，切下的切屑窄而厚，降低了切削变形程度，并使切削刃避开表面硬化层而切入工件。
波形刃使切削刃各点刃倾角、工作前角以及承担的切削负荷均不相同。而且波形刃使同一端截面内的齿距也不相同。这些因素大大减轻了切削力变化的周期性，使切削过程较平稳。

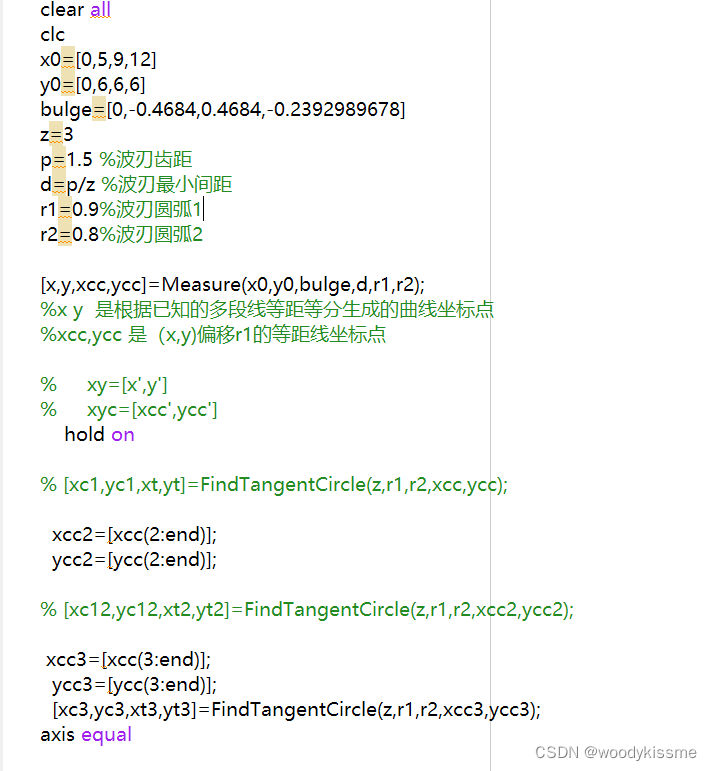

叶根铣刀的刃口也可以做成上面的样子，只是它的刃口曲线更为复杂一些。手动去画的话，需要耗费大量的时间和精力。为此，着手开发一款工具，可以根据型线自动绘制出波刃齿形，下面是之前绘制单条刃形的演示：计算代码

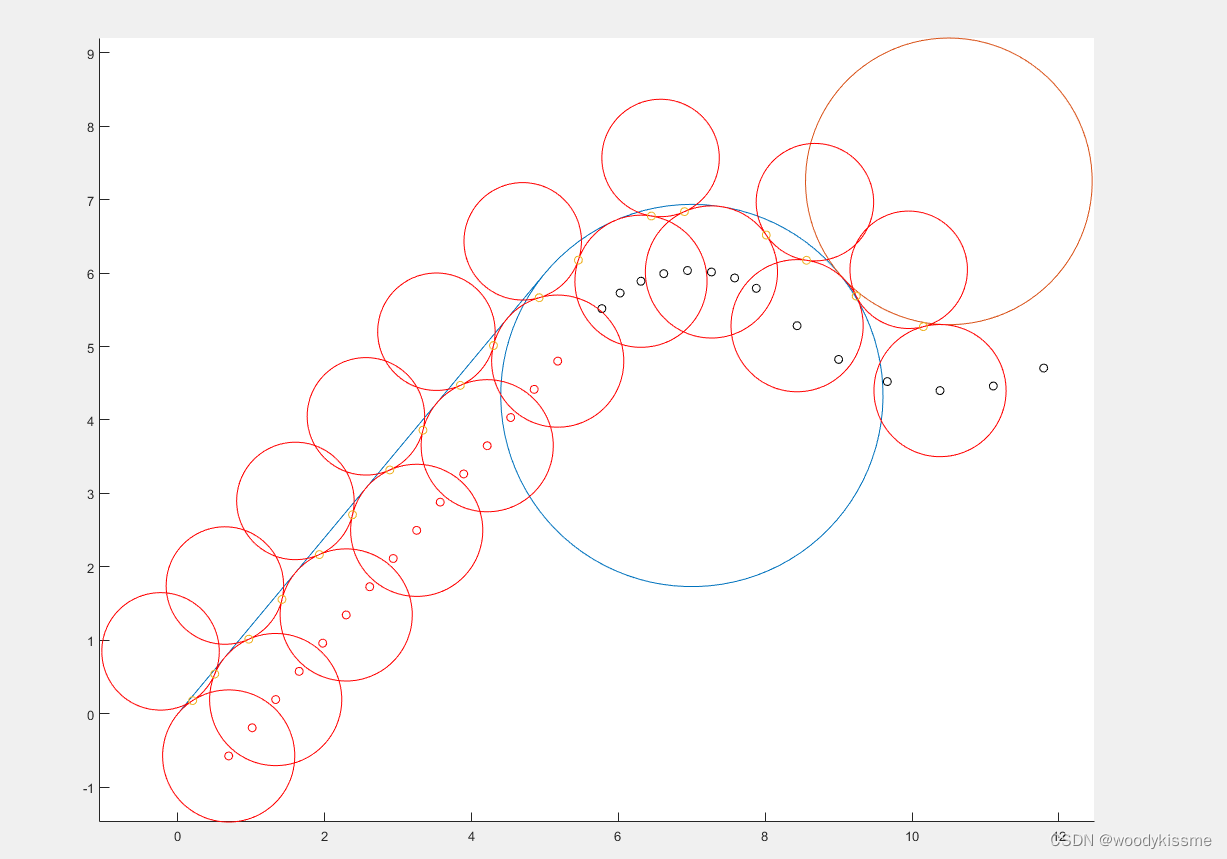

单挑刃波刃排布：

两条刃叠加排布：

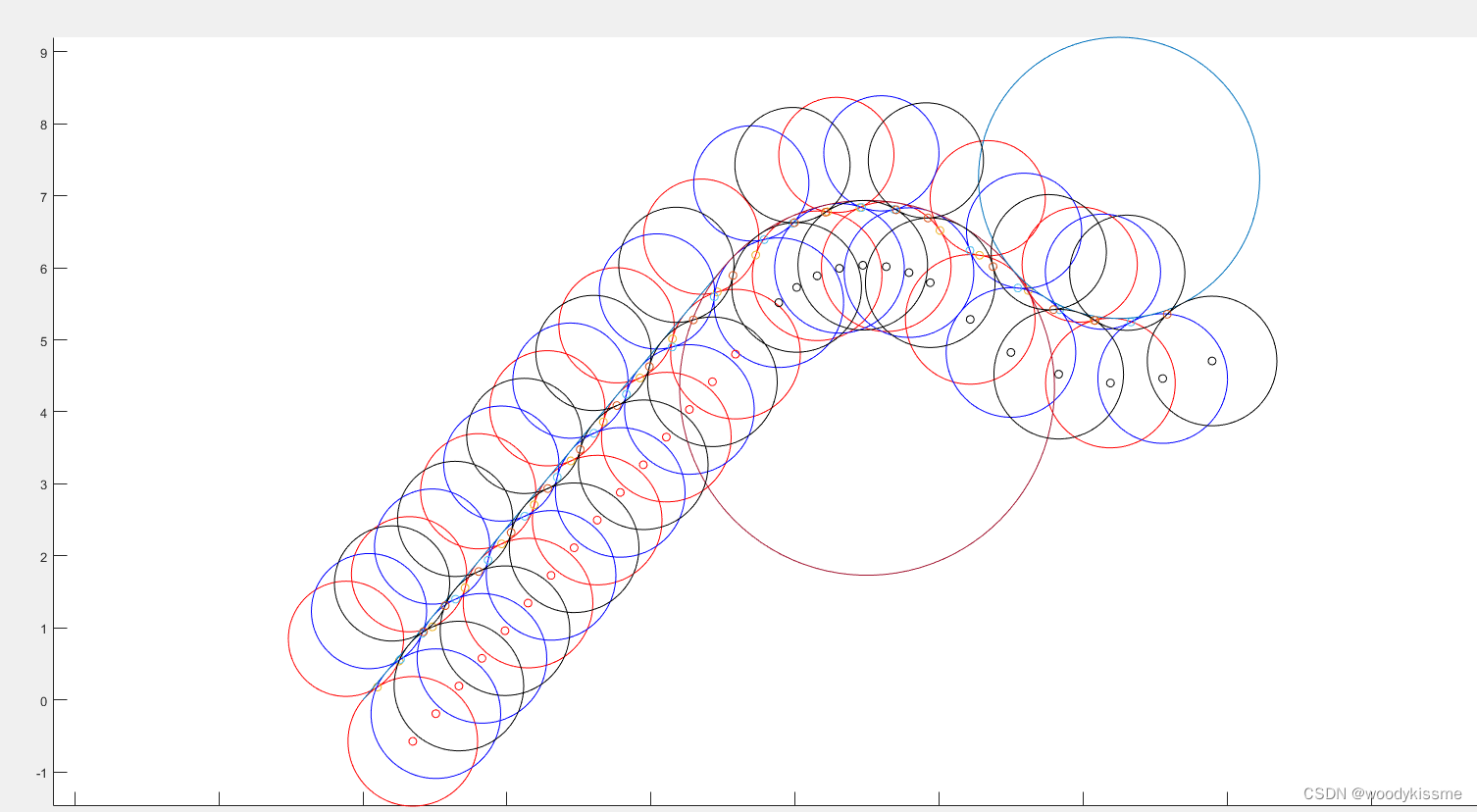

三条刃叠加排布：

我是woodykissme，定期分享有关，机械传动及齿轮加工方面的内容，对这方面感兴趣的小伙伴，可以关注我。希望能够与大家讨论一下：
