arduino使用SD卡模块以及检查SD卡信息

原文链接：https://dsx2016.com/?p=1581

公众号：大师兄2016

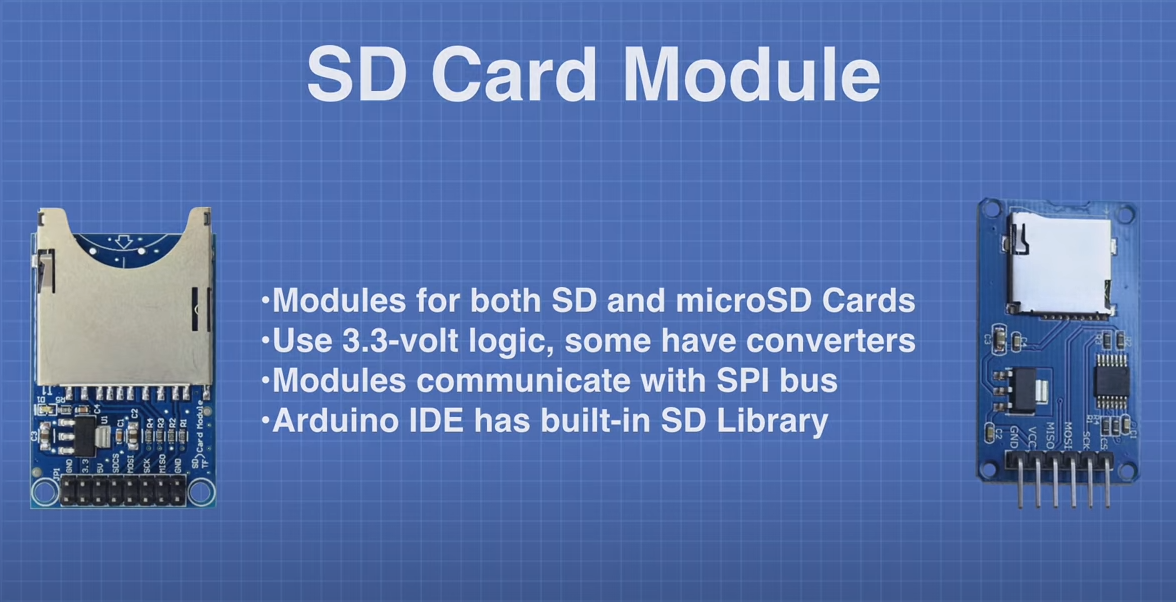

SD模块

本例子使用右侧SD模块

1. 支持Micro Sd卡,Micro SDHC卡(高速卡)

2. 板载点评转换电路,即接口电平可为5V或3.3V

3. 供电电源为4.5V-5.5V,板载3.3V稳压电路

4. 通信接口为标准SPI接口

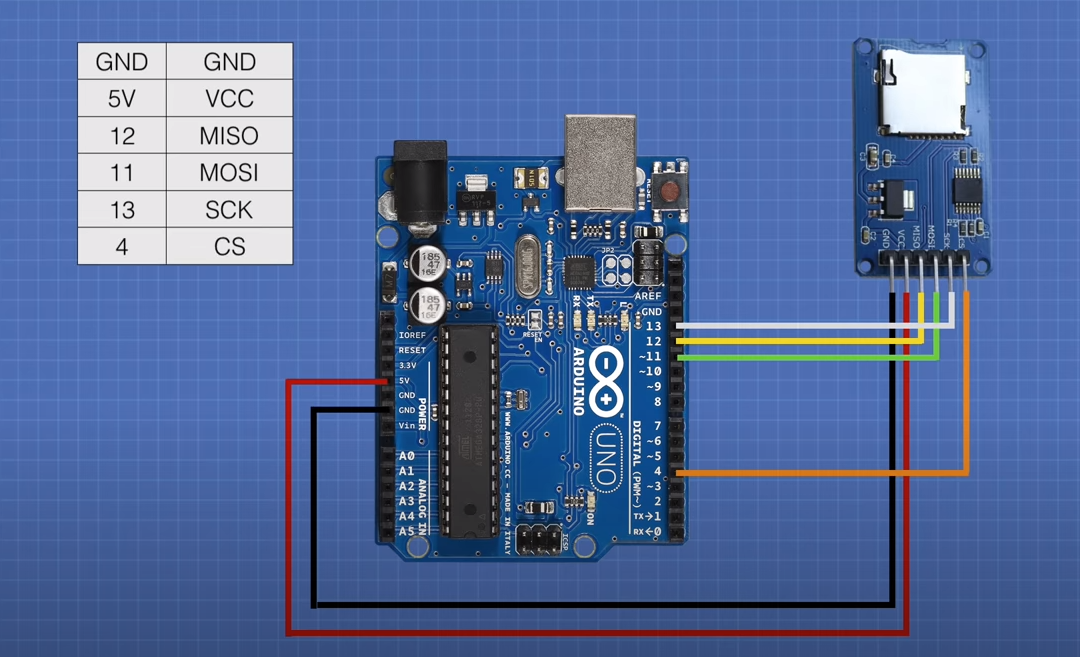

接线

本例子使用的为arduino官方编辑器示例,所以接线图如下

其中cs引脚可以自定义修改

1. GND黑色线接地线

2. VCC红色线接5V电源

3. CS橙色线接引脚4(可自定义改为10等)

4. SCK白色线接引脚13

5. MOSI绿色线接引脚11

6. MISO黄色线接引脚12

参考视频:

https://www.youtube.com/watch?v=PQhQfww-qGQ

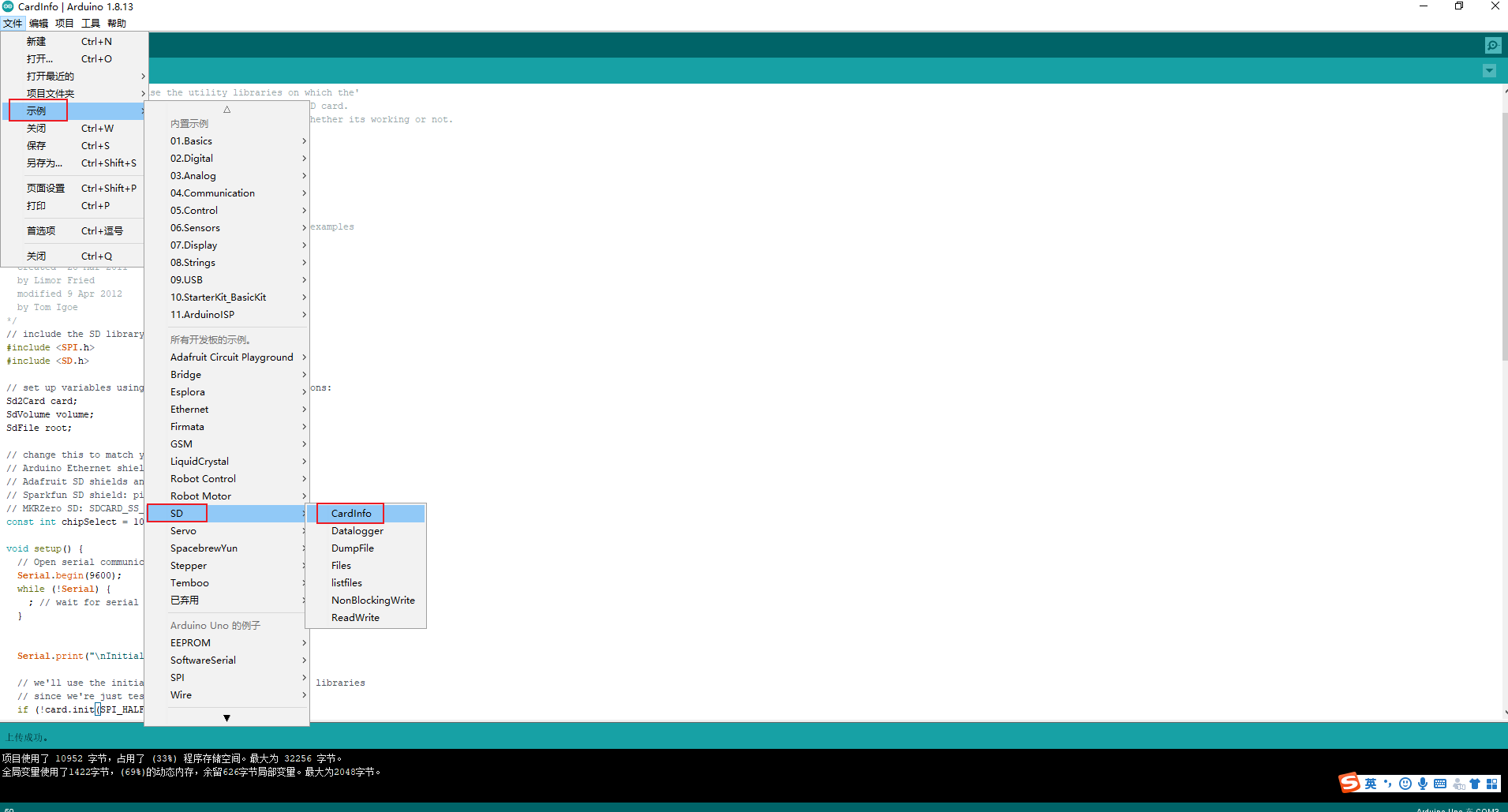

官方示例

示例->SD->CardInfo

关于SD卡的代码,无需自己写,先使用官方的来测试运行

CardInfo为检测SD的信息

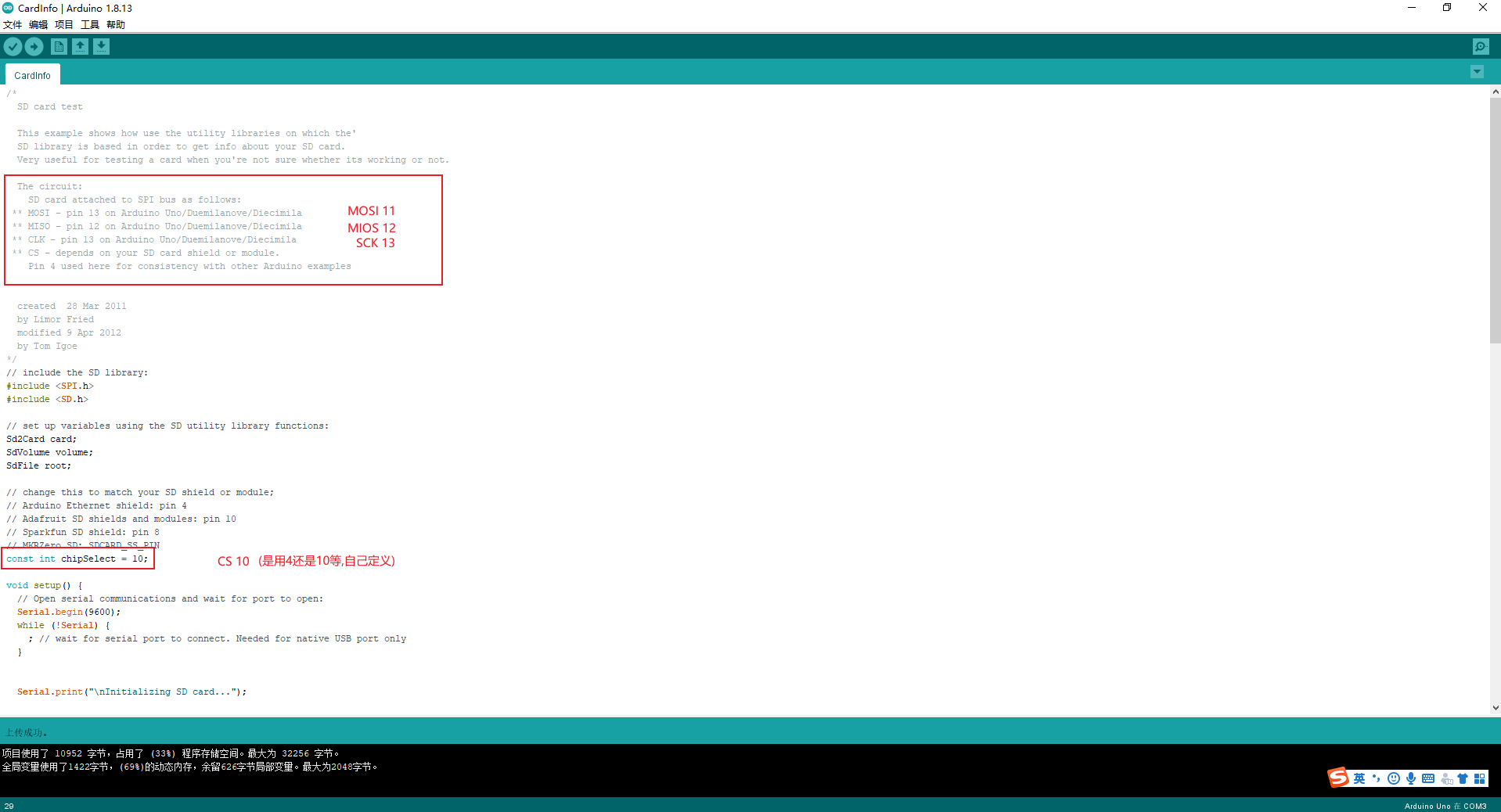

修改引脚

官方的示例上3个引脚不一定是对的,模块不对引脚也会不同

本文引脚按右侧红色字体连接

同时修改CS引脚为10

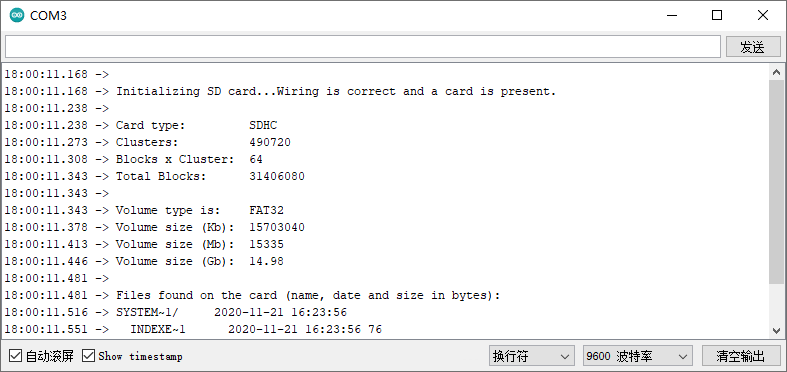

检测SD卡

正确检测到会显示如下信息

包括不限于磁盘大小,磁盘分区类型等内容

Tips

初期使用SD卡,建议优先检测SD卡,如果都不能检测到,就别谈读写文件了

1. 使用SD卡模块 SPI接口 (迷你版)

2. 使用官方示例CardInfo检测SD卡

3. 正确接线

   1. 如果检测失败,优先检测线路连接

   2. 其次可以检测SD卡的格式化类型

   3. 最后建议多次拔插SD卡,避免因为接触不良等问题导致无响应

   4. 有多张SD卡测试最佳,换卡测试

END.
