在Origin绘图和表格中插入Latex公式

关于Origin与Latex结合应用

1 下载:

origin latex app 下载

使用教程

2 origin中的Latex安装和使用

2.1 安装

博主的Origin版本为：OriginPro 2021 (64-bit) 9.8.0.200

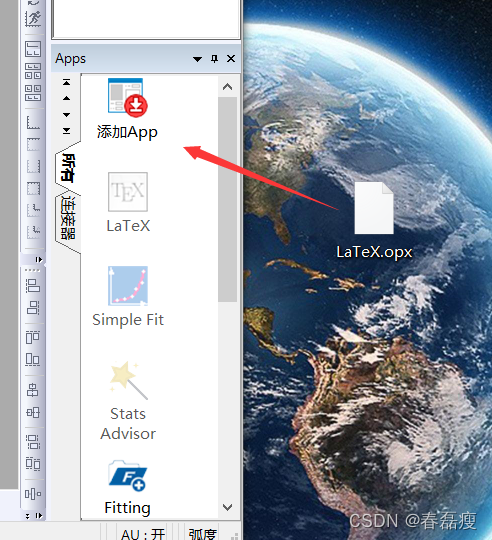

按照第1部分下载app后，可以得到文件 LaTeX.opx ，安装非常简单，可以将下载后的文件直接拖至APP窗口内，如下：

然后如果没有下述软件，则必须：

下载MikTex右键管理员启动安装到所有用户
下载OAutotrace默认安装

2.2 准备

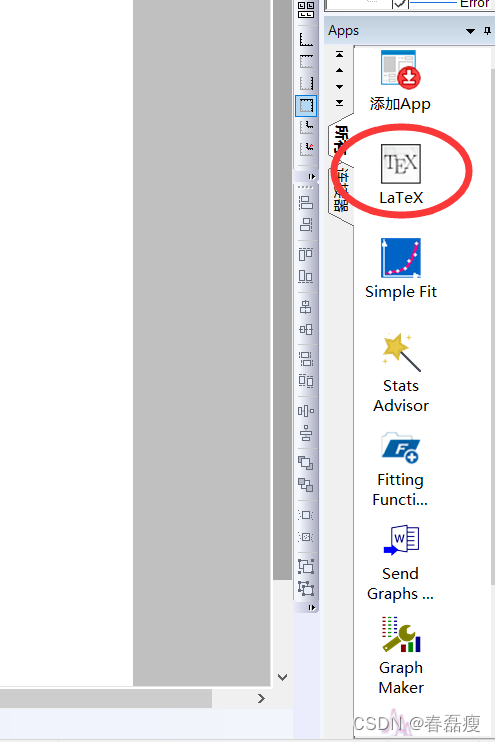

在画图窗口-点击

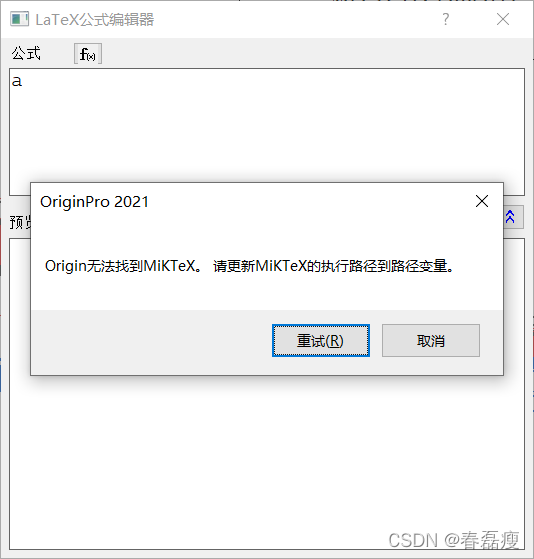

第一次使用时会出现如下窗口：

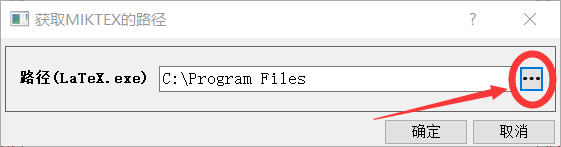

需要对MIKTEX路径进行设置：

注意，在左侧框里填没有用，必须在右边选，依次选择目录：
C:\Program Files\MiKTeX\miktex\bin\x64（默认），非默认需要找到自己Miktex的安装目录。
接下来的弹窗全部选择安装

2.3 使用

使用方式分为两种：

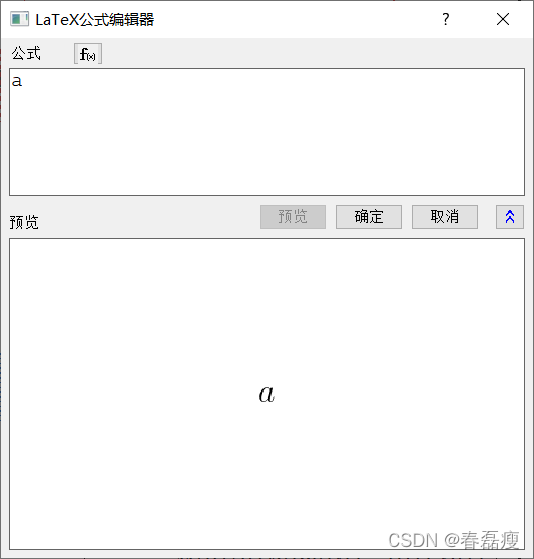

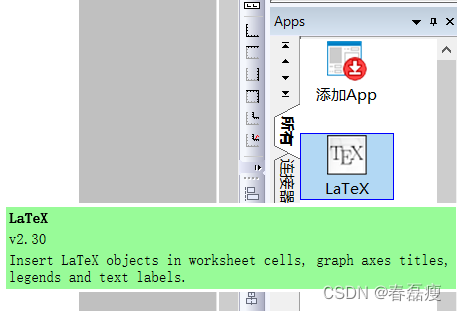

1. 在图中使用，直接点击app中的latex，输入需要的代码即可，用于直接在绘图窗口中使用。


2. 在表格中使用，如果我们想输入Latex代码输入的长名称，可以使用固定的代码方式：
   \q(Latex代码)，如想输入y=x

在绘图中对应的长名称位置，会自动使用Latex编译显示：

参考

[1] 官方教程
