网口转串口线（console线）制作

2021-01-25 13:03:26 201 收藏
分类专栏： 硬件测试
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_37964410/article/details/113108239
版权

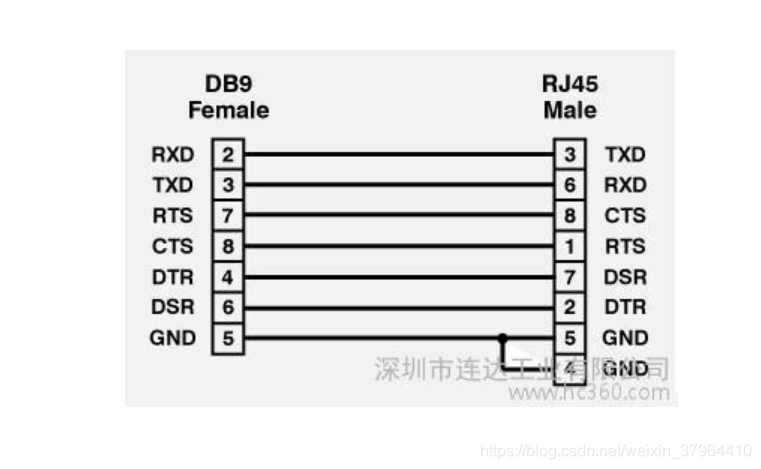

console线 RJ45转串口9孔：
在这里插入图片描述

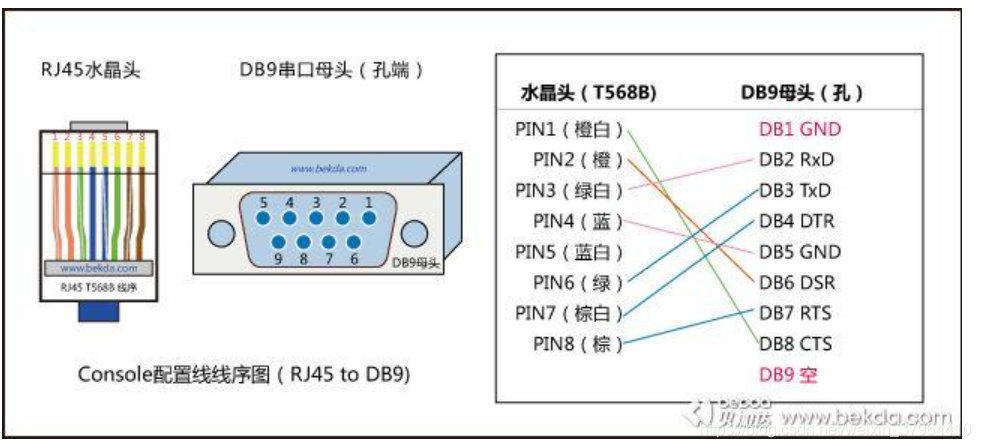

短距离使用时连接RXD、TXD、GND线即可。
在这里插入图片描述
在这里插入图片描述
