EPLAN资源 – 接线人员能看懂的端子连接图

本篇教程将教会大家如何使用 EPLAN P8 2.9 制作一目了然的端子连接图，以便 现场人员 能够清晰看懂端子的排列及用途。

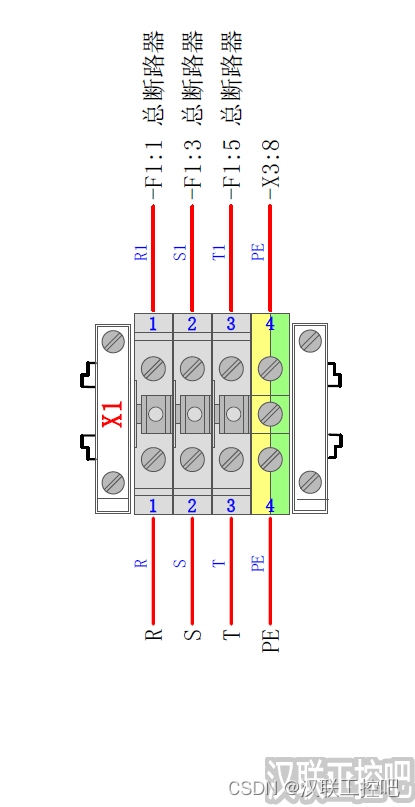

最终效果

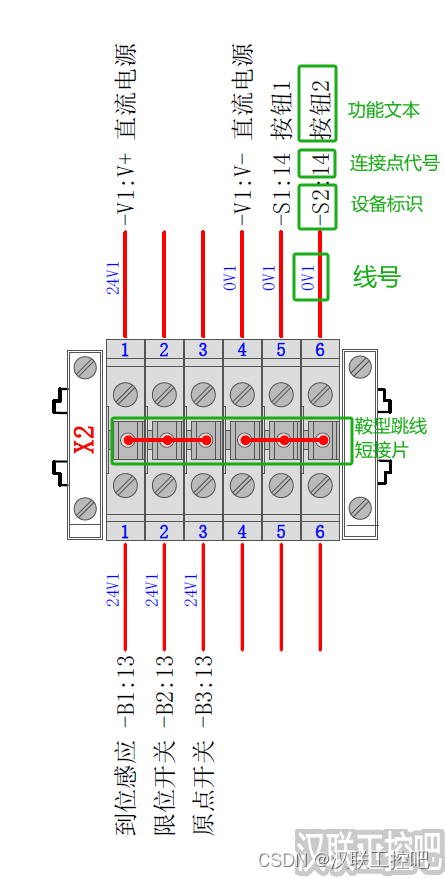

如下图：

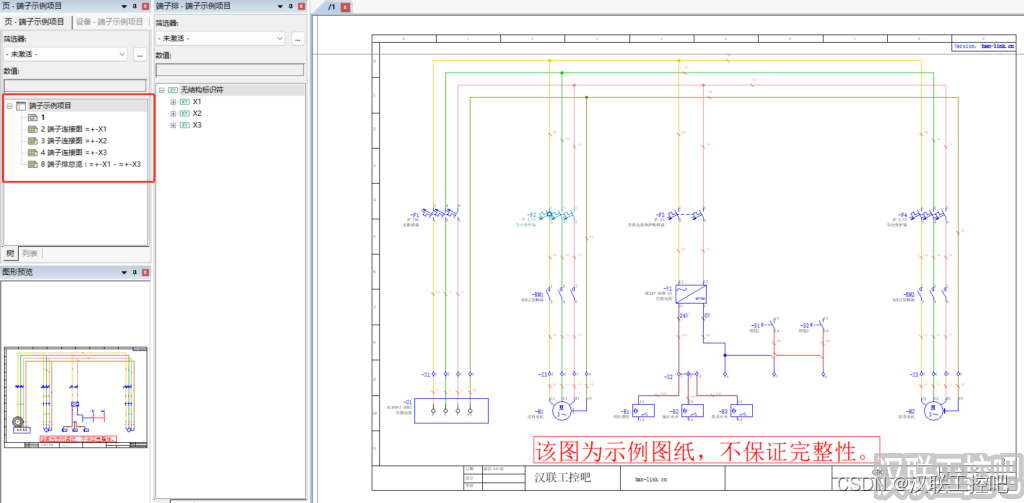

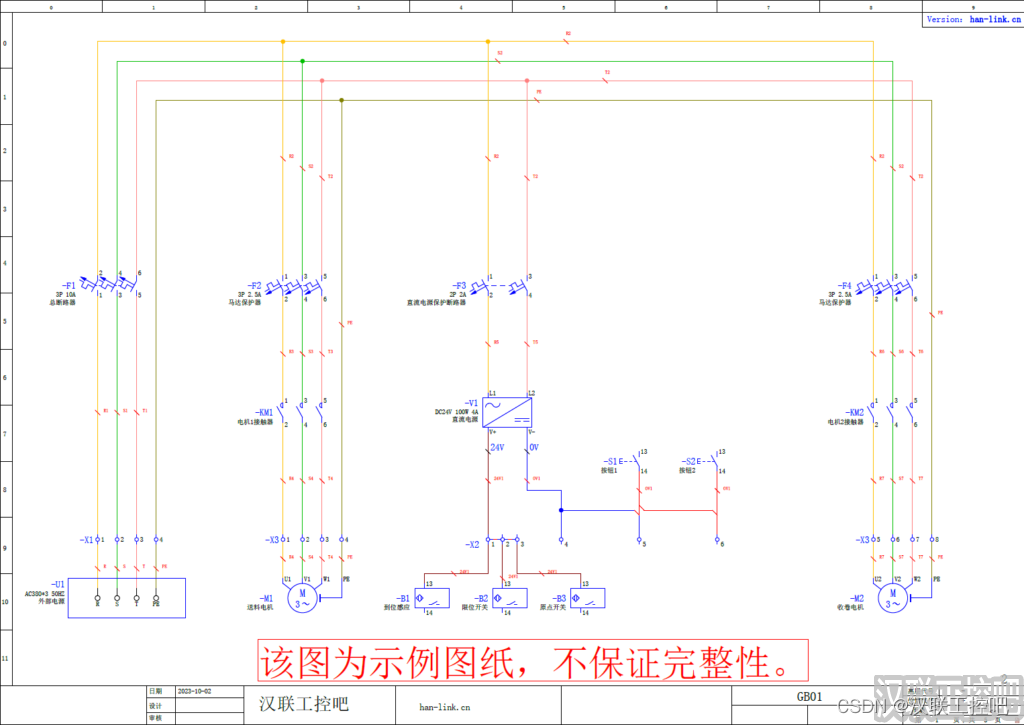

示例使用的图纸

本文中使用的EPLAN图纸如下，本文会一并提供完整的图纸。

实现的步骤

一、电气原理图要求

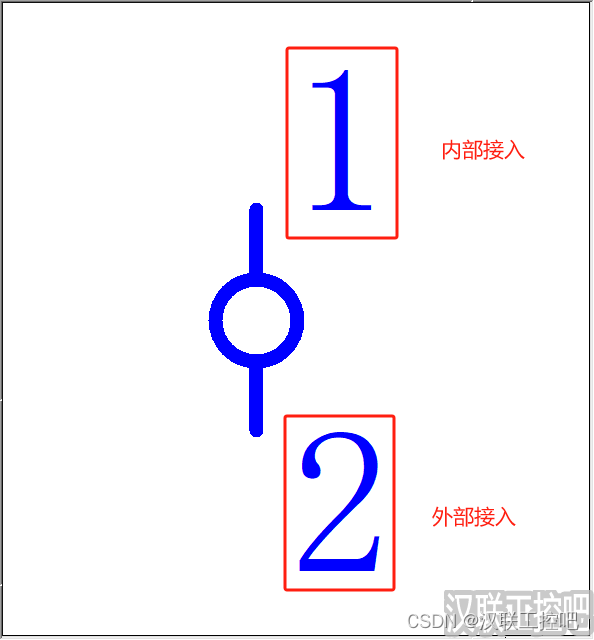

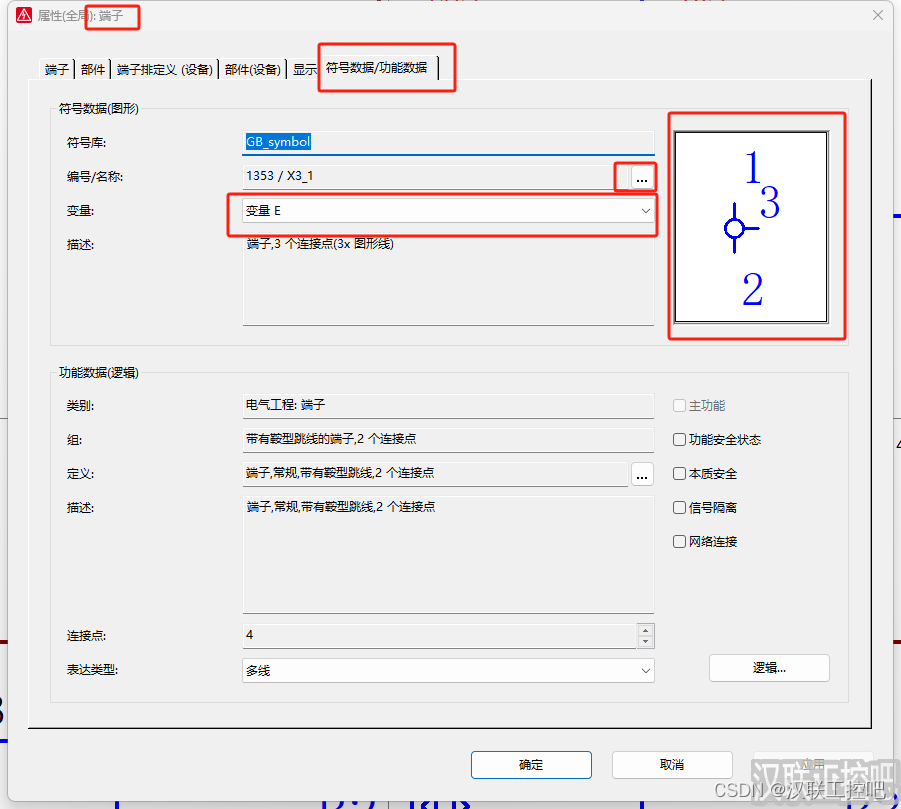

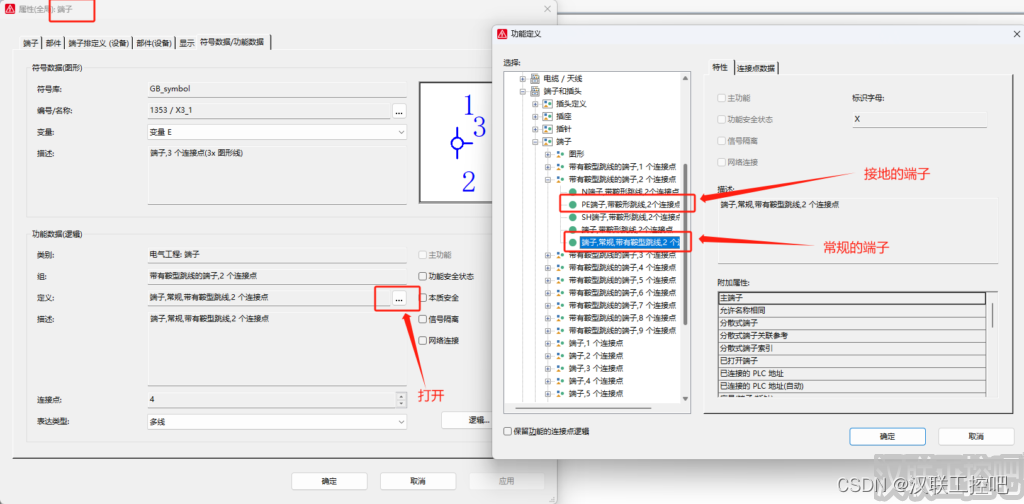

① 端子方向正确配置，1连接内部接入的线，2连接外部接入的线,并选择正确的端子。

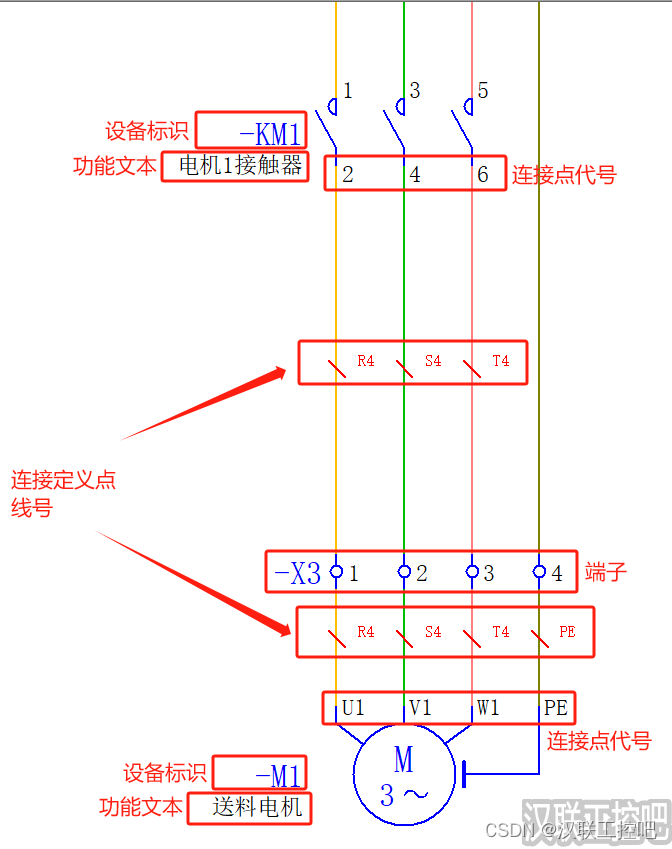

② 电气原理图需按照下图绘制，设备标识、功能文本、连接点代号、连接定义点均配置完善。

③ 端子跳线的设定

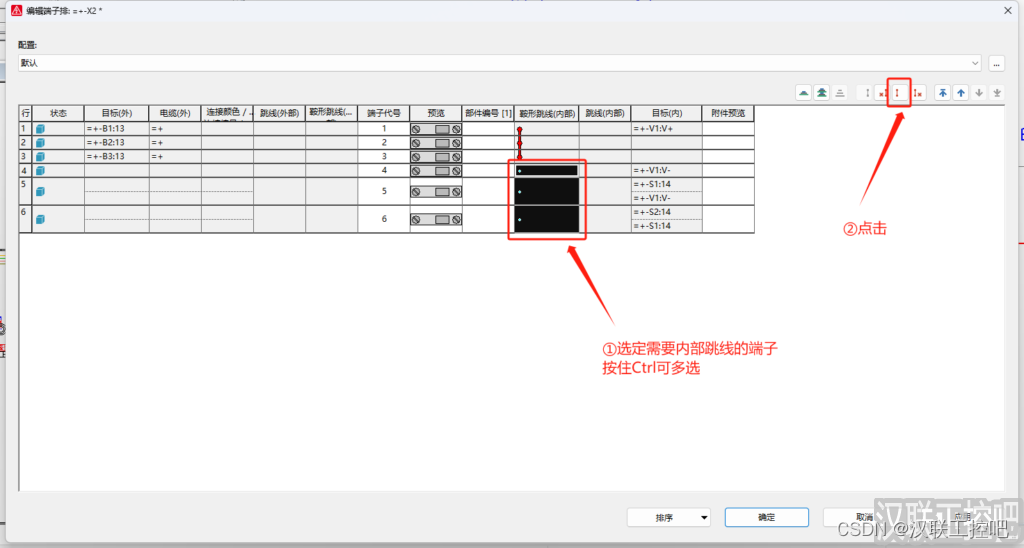

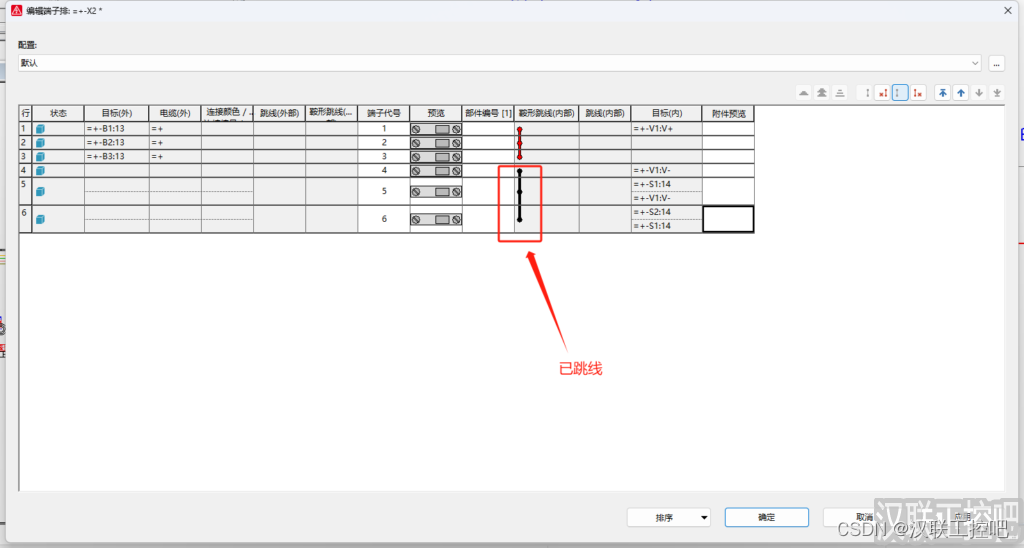

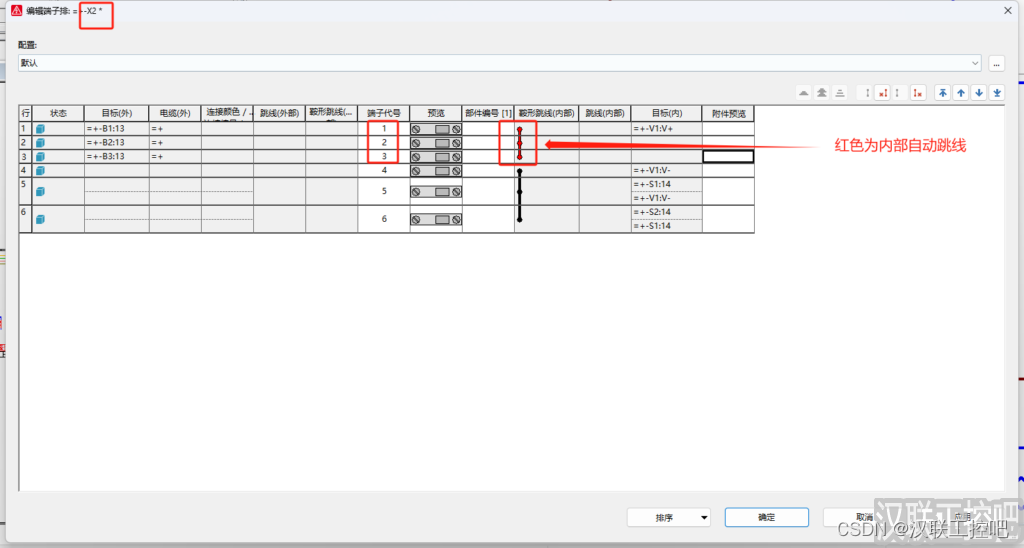

打开“项目数据”–“端子排”–“导航器”，选择需修改的端子排，右击，点击编辑

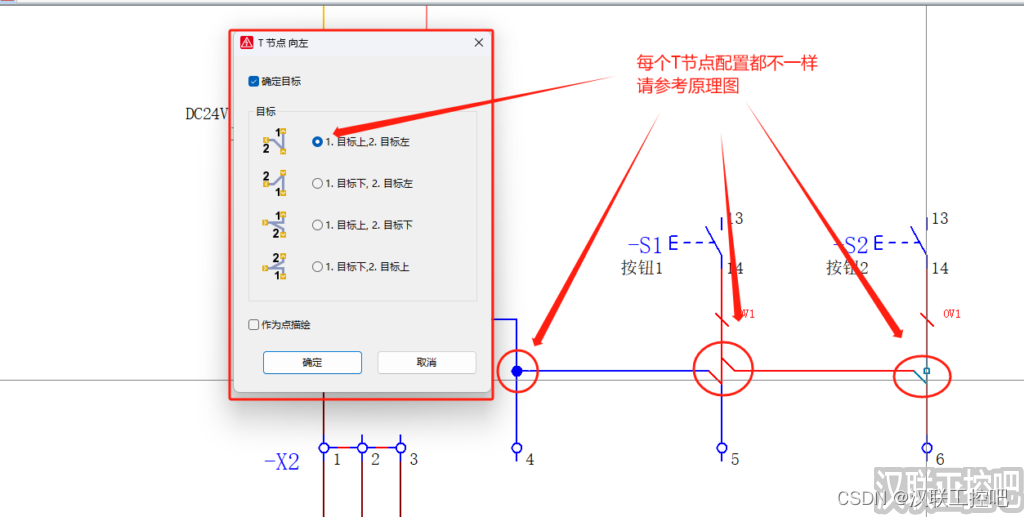

④ T型节点方向需正确配置，具体可参考原理图中使用方法，概括起来就是需以端子为主。

二、生成端子连接图

当您完成上述要求后，我们很快就可以生成端子连接图了，在生成端子连接图之前还需要以下几个步骤：

① 准备我们提供的端子连接图表配置文件 端子连接图_han-link.f11，编辑项目图表配置

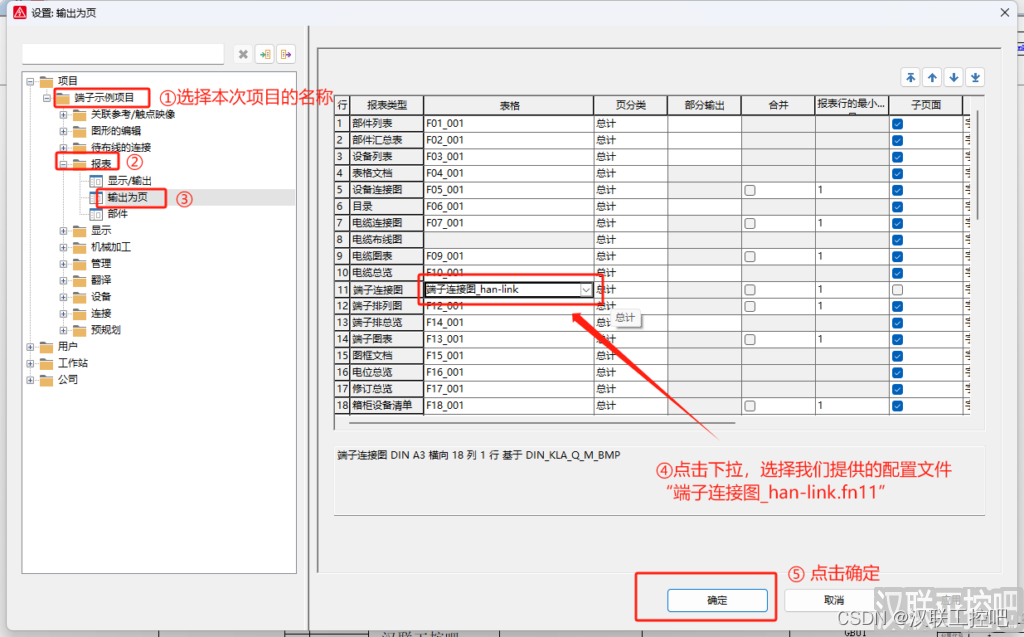

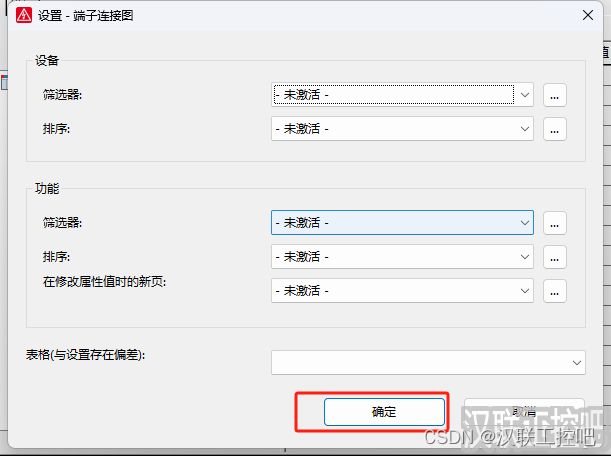

打开“选项”–“设置”

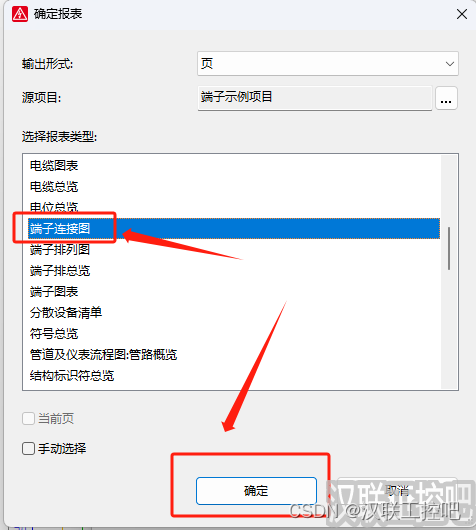

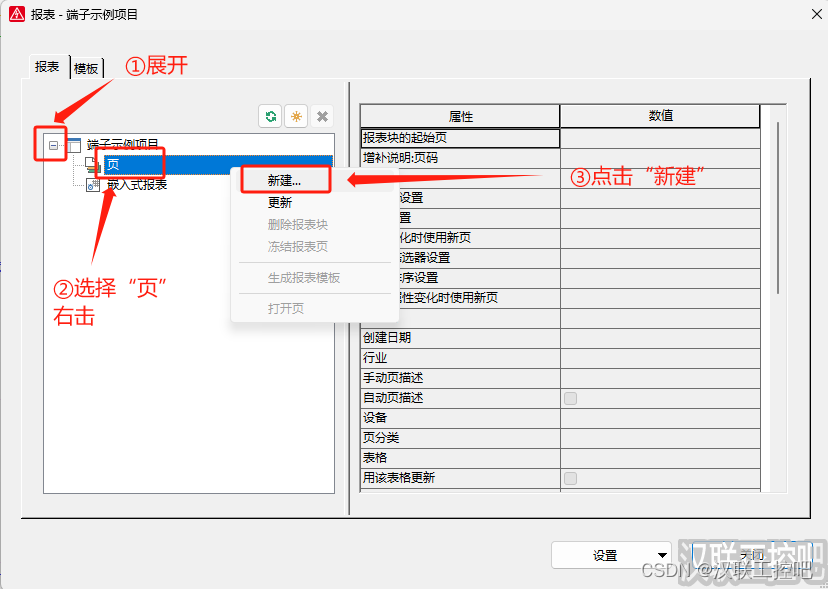

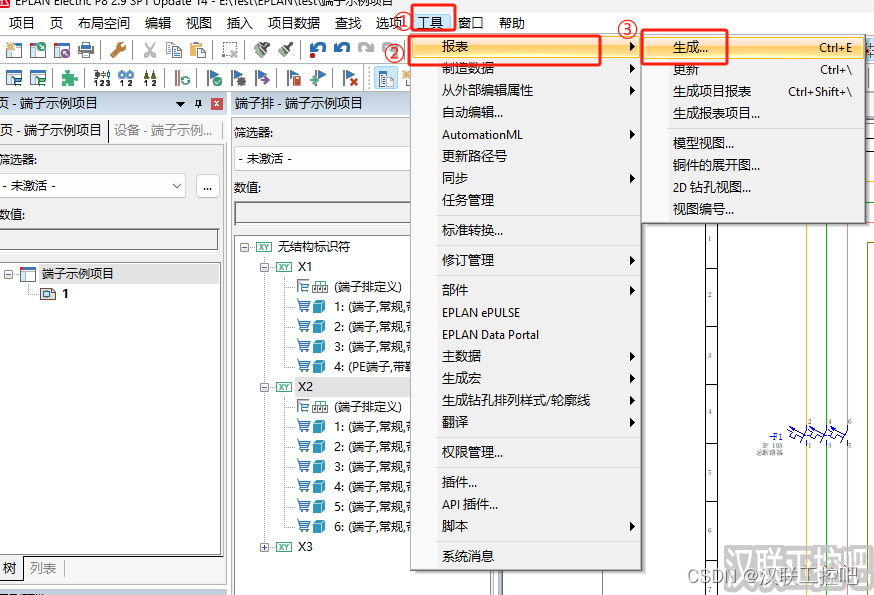

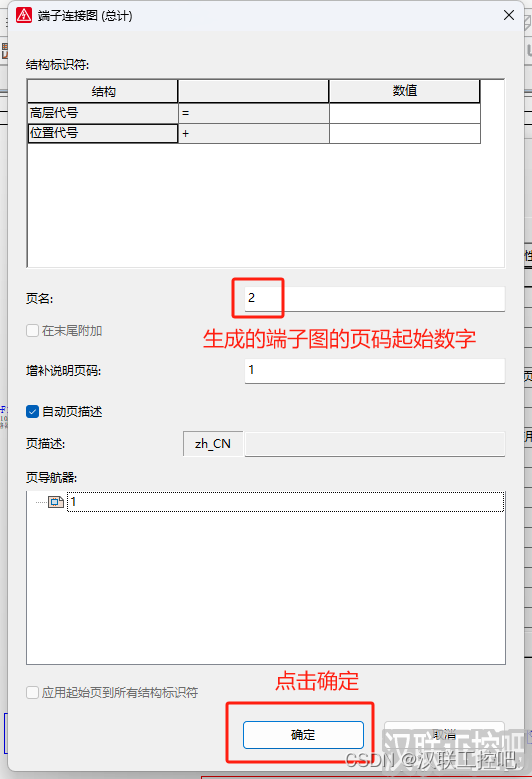

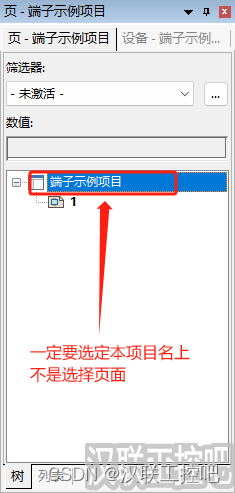

② 生成端子连接图页面

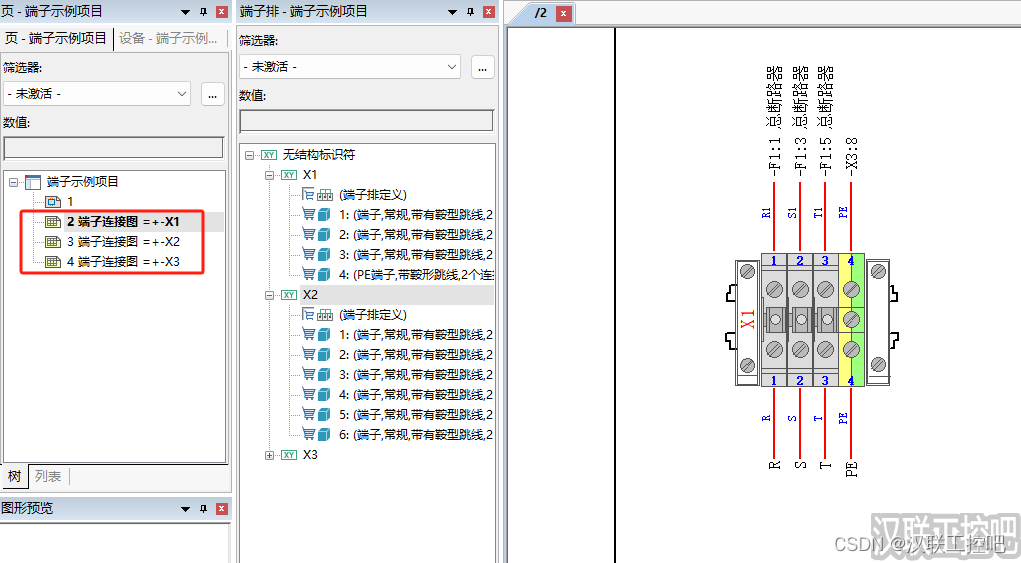

③ 生成端子连接图完成，打开查看吧。

本资源包含端子连接图表、原理图备份文件。
