Lenovo SR860机架服务器上搭建RocksCluster集群，附图片

前端节点的配置：

IP地址	接口名	网关	子网掩码	域名解析服务器
外网（172.16.4.254）	eth1	172.16.4.1	255.255.255.0	202.201.0.131
内网（172.16.13.254）	eth0	172.16.13.1	255.255.255.0	202.201.0.131
管理口（192.168.168.31）	mgnt	192.168.168.1	255.255.255.0	202.201.0.131

计算节点配置：

IP地址	接口名	网关	子网掩码	域名解析服务器
内网（172.16.13.253	eth0	172.16.13.1	255.255.255.0	202.201.0.131
管理口（192.168.168.32）	mgnt	192.168.168.1	255.255.255.0	202.201.0.131

1. 安装前端节点

开始安装：

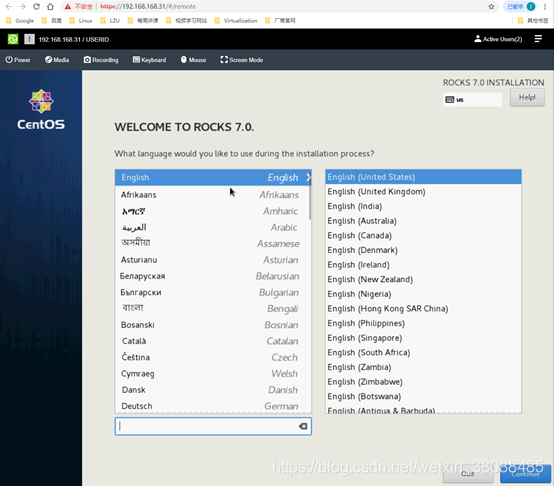

（1）选中安装过程中显示的语言，建议英文安装。

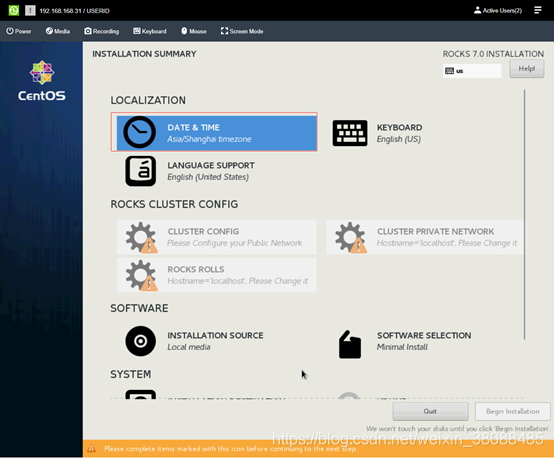

（2）单击“DATE&TIME”，调整时区和时间显示格式。这里选择“亚洲/上海”


（3）点击“NETWORK & HOST NAME”，开始配置公网IP和主机名，这里一定要弄清楚是哪个网卡是访问外网的，默认“eth1”,按下图配置。


（4）点击“CLUSTER PRIVATE NETWORK”开始配置私网IP，这里选择要使用的网卡，并配置地址为私网IP。

（5）点击“CLUSTER CONFIG”，输入“Cluster Name”，核对公网、私网网口，IP，子网掩码是否都正确。

（6）点击“ROCKS ROLLS”,开始在线安装其余的ROLLS，具体操作见下三张图。



（7）最后，点击“Begin Installation”，进入以下画面设置好root用户的密码，密码最好遵循“大小字母、数字、字符”都有的原则，并且不易被破解的组合。

（8）然后点击重启，出现如下画面，确认无误后，单击“FINISH CONFIGURATION”完成配置。

至此，前端节点则安装完成。
（9）按要求输入root及密码，即可登录前端节点，像登录“CentOS7”的其他系统没有任何异样。

（10）终端打开方式：右键点击桌面空白处，点击“Open Terminal”，或者快捷键“Ctrl + Alt + T”.

（11）输入“ps aux | grep sshd”校验ssh服务是否开始，便于后续采用Xshell/Putty等远程登录到前端。

2. 计算节点配置

（1）在浏览器输入计算节点的管理口IP，此处是Lenovo的机器，采用联想自带XClarity Manager可以登录.
默认用户名是：USERID
默认密码：PASSW0RD （注，中间的是数字0，不是字母O。）

注：浏览器的防护可能会阻拦上述页面弹出，请设置成始终允许上述页面弹出。
（2）登录主页面如下，点击右侧菜单栏的“Remote Console”，进入远程登录界面。


（3）按F1进入“System Setup”登录进去后，在“RAID Setup”中完成“RAID”设置。


（4）点击“Boot Manager”，将启动选项设置为“Network/PXE”,默认是“CD/DVDROM，Hard disk等”。

（5）设置好启动顺序后，点击远程控制台上方菜单栏中的“Power”选择“Power Server Immediately”

（6）在前端节点输入“insert-ethers”出现如下画面选择“Compute”开始等待节点接收。



上述情况表明前端节点，正在监听局域网内是否有节点需要IP。
（7）下图中“Start PXE over IPv4 on MAC：XX-XX-XX-XX-XX-XX”表示计算节点正发送DHCP广播包，需求IP地址。

（8）上述图片，表明，前端节点捕获到该局域网内有一个节点需要分配IP，此时会把“安装包”通过网络传过去。

（9）下图表示，计算节点接收到安装包

上述会等待较长的时间去耗费传输安装包，请耐心等待。

上述节点的括号内如果出现（*）星号，表示前端节点把安装包传送结束，计算节点安装结束。
