《计算机网络微课堂》2-2 物理层下面的传输媒体

请大家注意，传输媒体不属于计算机网络体系结构的任何一层，如果非要将它添加到体系结构中，‍‍那只能将其放在物理层之下。

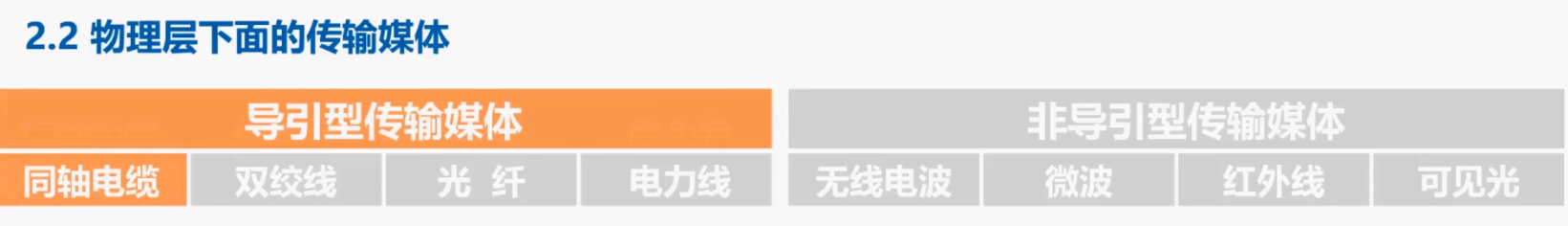

传输媒体可分为两类：一类是导引型传输媒体，‍‍另一类是非导引型传输媒体。

在导引型传输媒体中，电磁波被导引沿着固体媒体传播，‍‍常见的导引型传输媒体有同轴电缆，双脚线、‍‍光纤电力线；

而非导引型传输媒体，是指自由空间可使用的电磁波，有无线电波、‍‍微博、红外线、可见光。‍‍

​​

‍

‍

同轴电缆

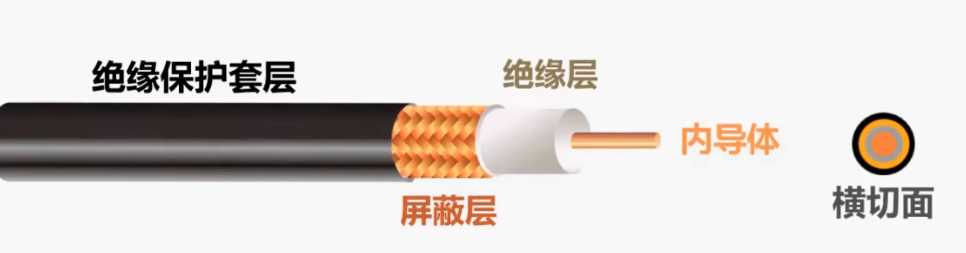

我们首先来看导引型传输媒体，同轴电缆，‍‍这是一根同轴电缆的示意图，这是内导体铜制芯线，可以是单股实心线或者是多股绞和线，‍‍这是绝缘层，这是网状编织的外导体屏蔽层，‍‍这是绝缘保护套层，这是同轴电缆的横切面，可以看出各层都是共圆心的，‍‍也就是同轴心的，这就是同轴电缆名称的由来。

​​

‍

同轴电缆有两类，‍‍一类是 50 欧阻抗的基带同轴电缆，用于数字传输，在早期局域网中广泛使用。

另一类‍‍是 75 欧阻抗的宽带同轴电缆，用于模拟传输，目前主要用于有线电视的入户线‍‍。

铜轴电缆价格较贵，且布线不够灵活和方便。‍‍随着集线器的出现，在局域网领域双绞线取代了同轴电缆。

‍

‍

双绞线

我们来看双绞线，‍‍这是无屏蔽双脚线电缆的示意图，这是屏蔽双脚线电缆的示意图。

​​

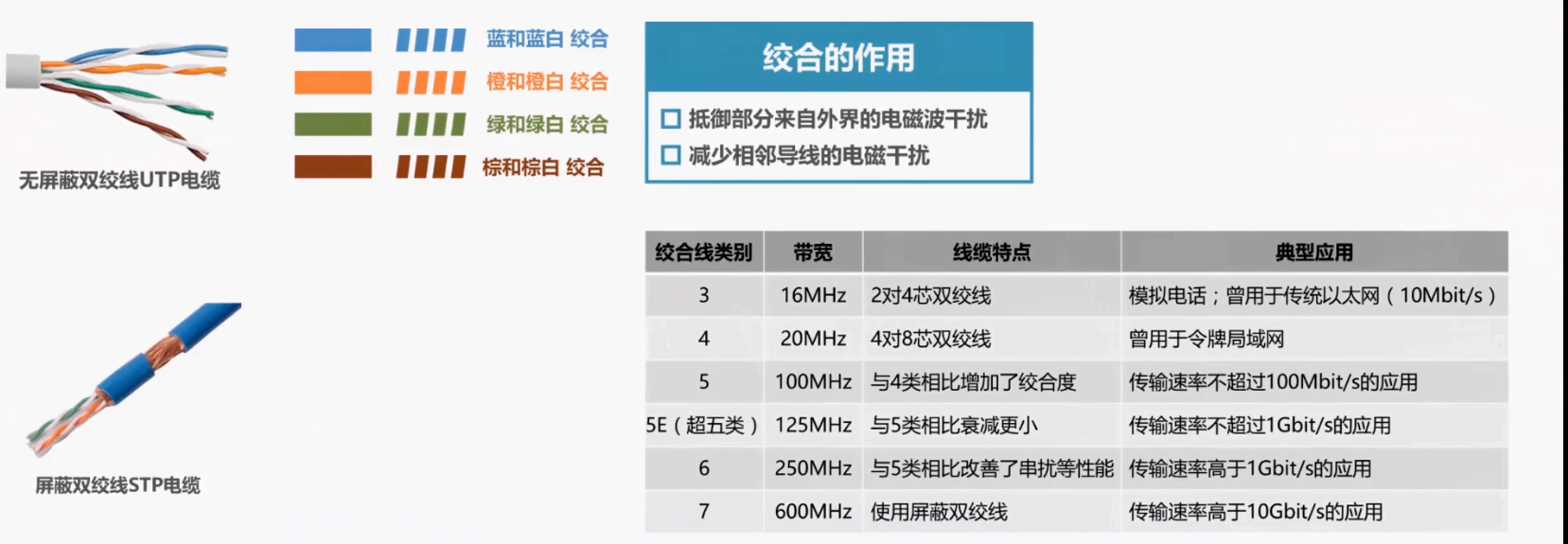

双绞线是最古老也是最常用的传输媒体，把两根互相绝缘的铜导线并排放在一起，然后按照一定规则绞合起来，‍‍就构成了双绞线。‍‍例如图中所示的这根无屏蔽双绞线电缆，包含 8 根通道线，‍‍每两根搅合成一条双脚线，蓝色线和蓝白双色线‍‍进行搅和，橙色线和橙白双色线进行绞合，绿色线和绿白双色线进行绞合，‍‍棕色线和棕白双色线进行搅和。绞合有两个作用，一个是抵御部分来自外界的电磁干扰，‍‍另一个是减少相邻导线的电磁干扰。

屏蔽双绞线电缆比无屏蔽双绞线电缆‍‍，增加了金属丝编织的屏蔽层，提高了抗电磁干扰的能力。当然了价格也要更贵一些。‍

这是常用的绞和线的类别，带宽和典型应用。目前家庭局域网主流带宽为 1G 比特每秒，‍‍选用大品牌质量好的超 5 类双绞线电缆可以满
