验电设备介绍

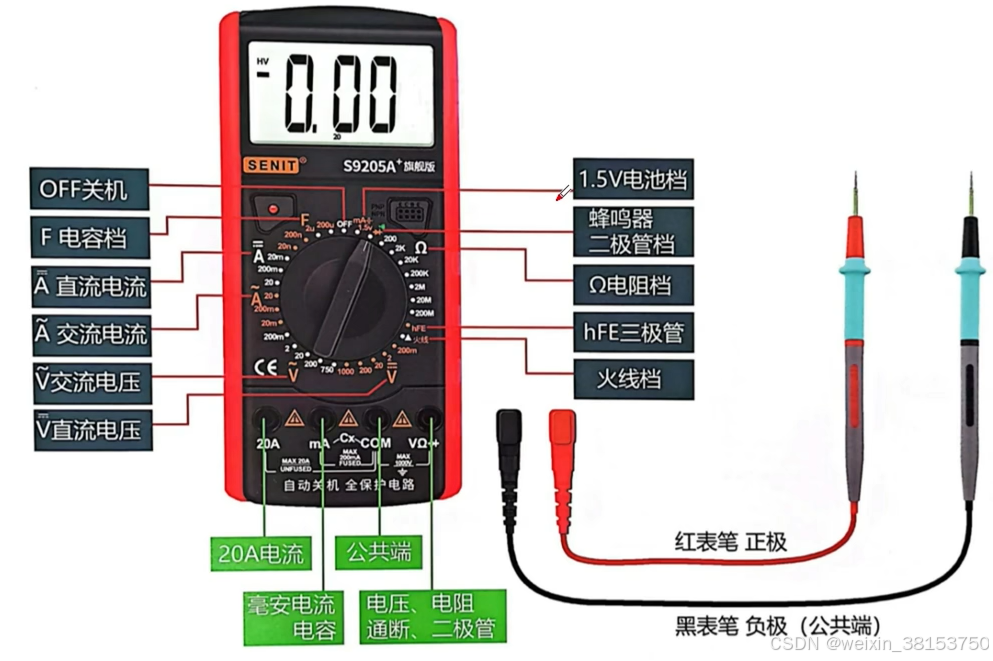

万用表

万用表能测量电压、电流、电阻等电参数，也可测量电容、电感、晶体管放大倍数等功能

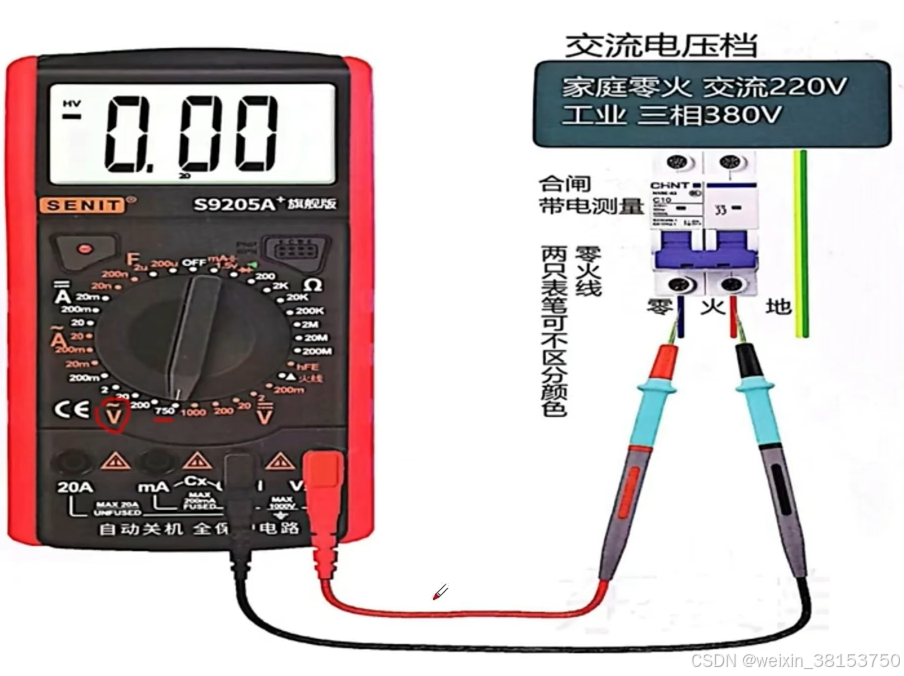

测交流220V的电压

• 万用表打在交流电压档，红笔V孔，黑笔COM孔(带电测量);
• 万用表档位打在交流电压750V档位(档位要大于被测量电压);
• 交流电不分正负极，所以红黑表笔可以不区分颜色，直接去测零火线，表显数值就是当前电压值，标准电压220V左右;

区分零、火、地线:万用表打在交流电压200V档位，黑表笔悬空，啥也不测，红表笔去测量零、火、地线，地线没有电压，零线电压低，火线电压高。

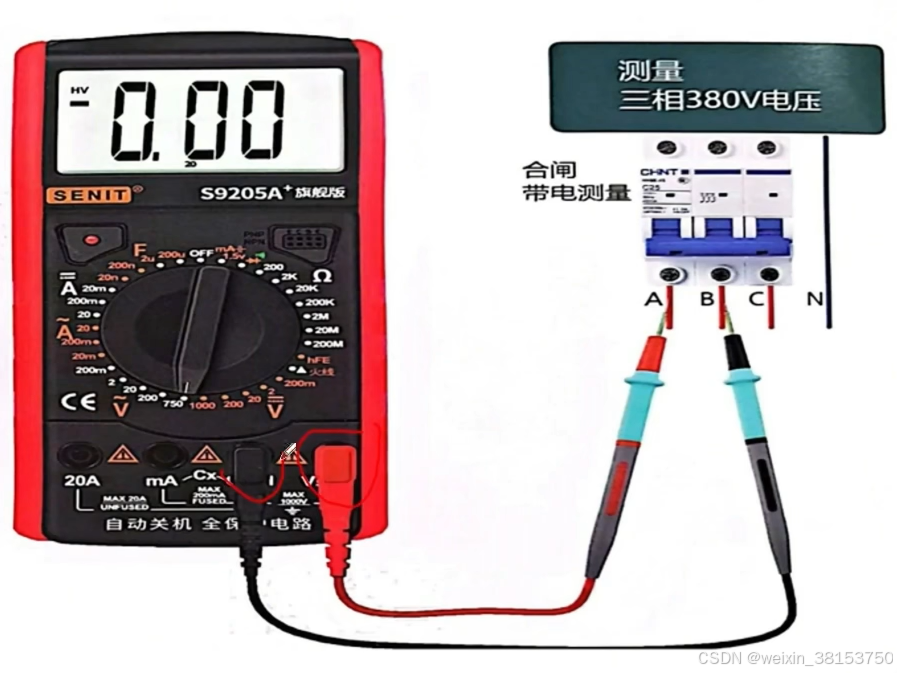

测交流380V电压

测量三相380V电压;

• 万用表打在交流电压750V档位;
• 三相380V有三根火线，任意两根之间测电压，比如A和B，B和C，C和A测得三个电压基本相等，都在380V左右，说明三相电压平衡，三相电是好的;
• 三根火线，任意一根火线和零线，都是220V左右，比如 A和N，B和N，C和N;

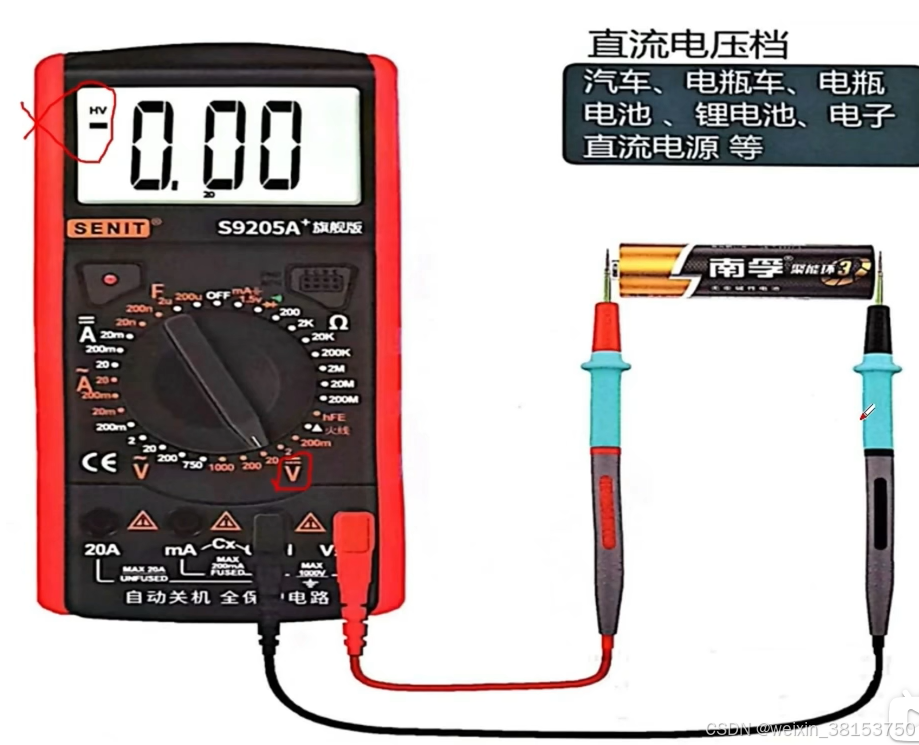

测直流电压

• 万用表打在直流电压档，红笔V孔，黑笔COM孔;
• 测量一节5号电池，5号电池的电压是直流1.5V;
• 万用表档位打在直流电压2V或者20V档位 (档位要大于被测电压);
• 红黑表笔测量电池两端，表显示的测量值大于1.5V，代表电池是有电的，电压越高，电量越足，如果测量值小于1.5V代表电池电量不足;
• 区分直流电正负极:测量值前端显示 - 号，表示红黑表笔和电池正负极反了:
  测量值前端没有 - 号，红笔端是正极，黑笔端是负极;

测量一个电瓶
电瓶的电压是直流12V，
万用表档位打在直流20V(要大于被测电压)，测量方法和测量电池一样，
12V电瓶测量电压在12V左右，电压越高电量越足，
如果低于12V，代表电瓶馈电或者容量下降，
万用表测不了电瓶的容量，只能通过测量电压高低简单判断电瓶容量。

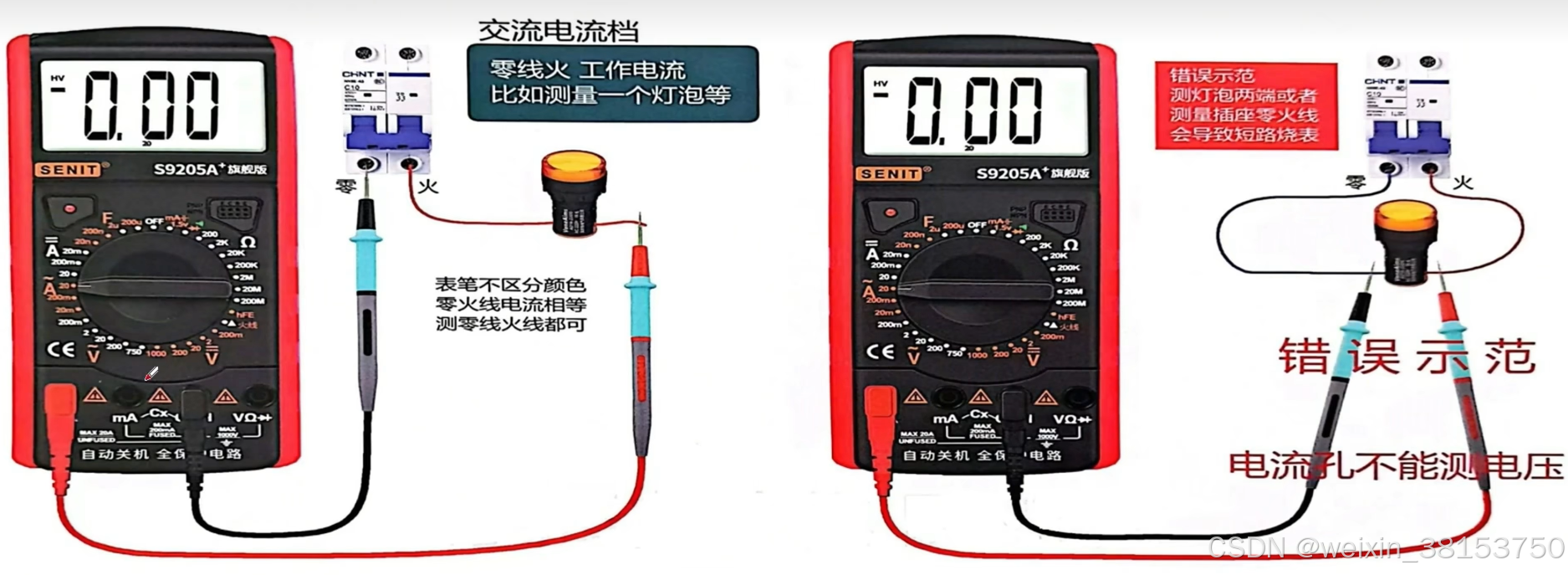

测交流电流

万用表打在交流电流档，红笔20A孔，黑笔COM孔;
把表串联在负载回路中，两只表笔不用区分颜色，测零线、火线都可以，零火线是同一条回路，电流基本相等;

注意:万用表测电流，电流要经过红黑表笔，所以电流孔和COM孔是通的，电流孔不能测电压，如果测电压，将会导致短路，烧表;

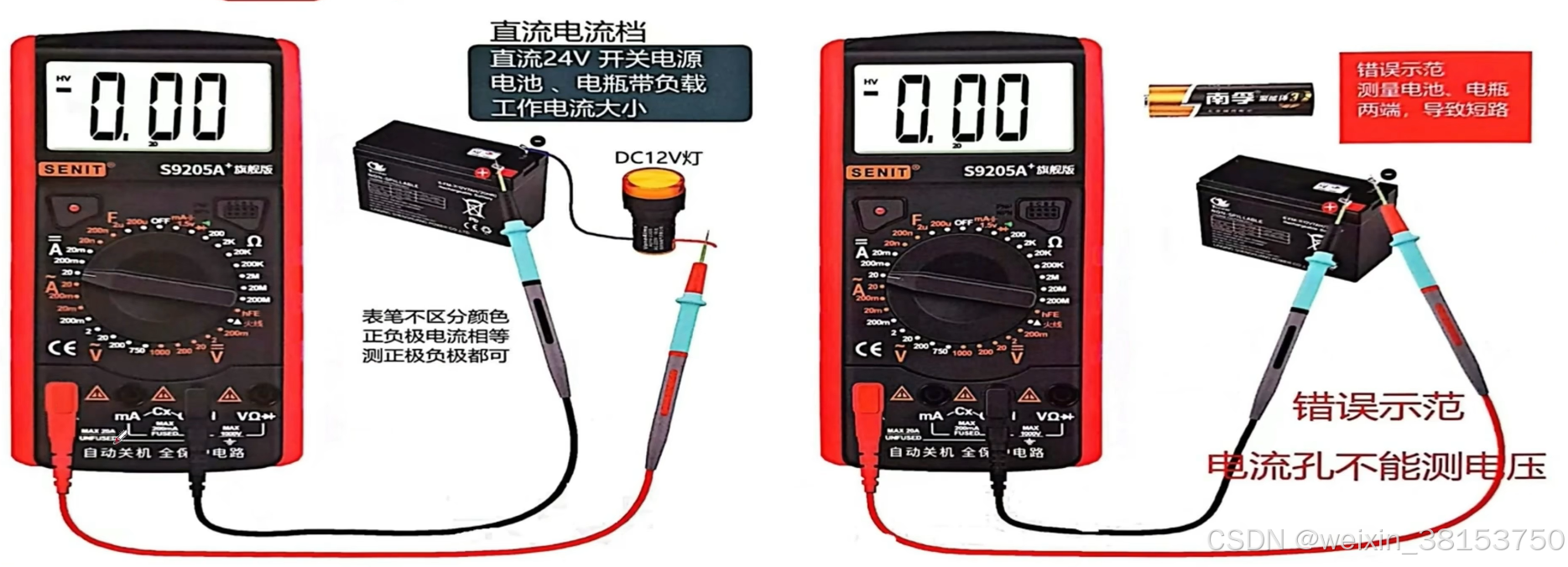

测直流电流

万用表打在直流电流档，红笔20A孔，黑笔COM孔;
万用表测电流，需要把表串联在负载回路中,两只表笔不用区分颜色正极、负极都可以，正负极是同一条回路，电流基本相等;

注意:万用表测电流，电流要经过红黑表笔，所以电流孔和COM孔是通的，电流孔不能测电压，如果测电压，将会导致正负极短路，烧表;
万用表测不了大电流，最大只能测到20A;想要测大电流，比如大功率电动机、加热管，得用钳流表。

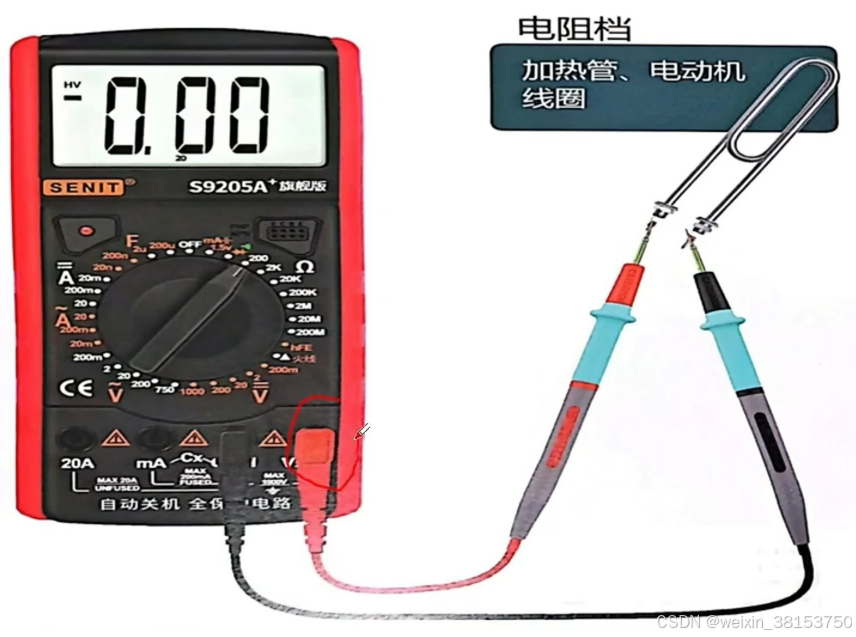

测电阻

万用表打在电阻档，红笔Ω孔，黑笔COM孔(不能带电测量);
档位打在200欧电阻档；测量之前两个表笔先搭一起表显示0点几的电阻，代表表正常(正常显示零点几，最大显示1点几，再大不合适了，内阻越大(测量就越不准)；

比如测得加热管电阻是19.3欧;
1.加热管是通的，好的，如果表没有反应，测不出电阻，加热管断了;
2.计算功率，接上零火线，电压220V，P=U^2/R=220x220/19.3=2507W，
则电阻档位小了会超量程显示不出，档位大了精度差，选择合适量程是最好。

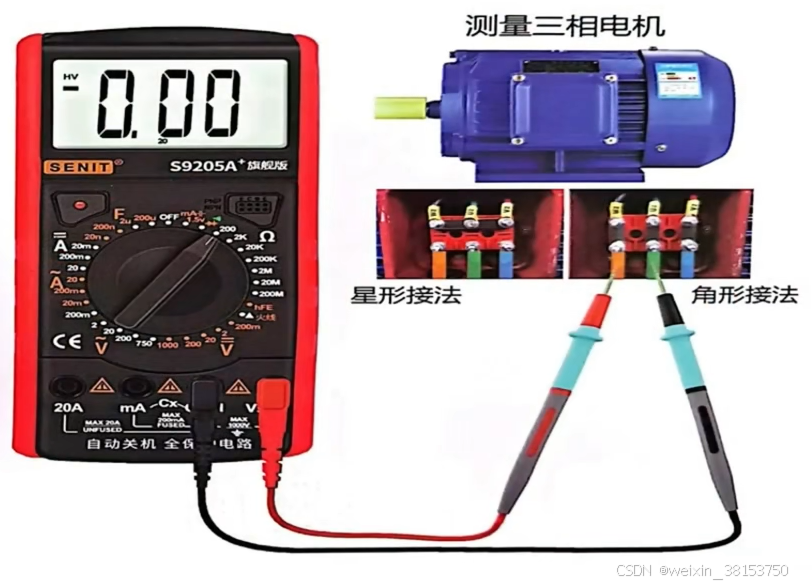

万用表打在200Ω电阻档，红笔Ω孔，黑笔COM孔;
A、B、C三根线，任意两根之间测电阻，(比如: A和B，B和C，C和A);
1.测得三个电阻基本相等，最大偏差不超过土2%，代表电机是好的;
2.如果有两根之间测不出电阻，可能电机有一相绕组烧断了，断相;
如果测得三个电阻值不相等，偏差较大，代表电机有问题，可能绕组匝间短路，相间短路等;

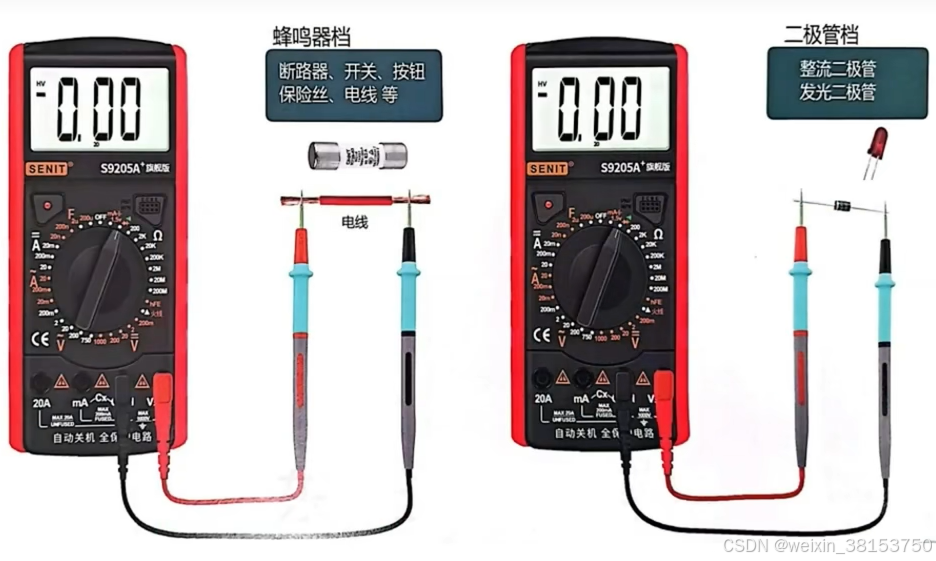

测二极管

万用表打在蜂鸣器/二极管档，红笔V孔，黑笔COM孔(不能带电测量);
测量之前两个表笔先搭一起，蜂鸣器响，数值显示000，代表 表是好的;

比如:
两个表笔去测量电线两端，蜂鸣器响，代表是通的，表显示的数值代表当前的电阻值，
如果表显示1，没有反应，代表不通，断的;

蜂鸣器档也相当于电阻档，在阻值小于50欧时，蜂鸣器才响，代表通;
当阻值大于50欧，蜂鸣器就不响了，但不能说不通，只能说不是很通或者说阻值较大，但还是通的，不通是测不出电阻的;

万用表打在蜂鸣器/二极管档，红笔V孔，黑笔COM孔(不能带电测量);

二极管的特性是单向导通，(正向导通，反向截止);

两只表笔测量整流二极管的两端，如果表没有反应(显示1)，代表不通;
两只表笔对调一下，再次测量，表显示数值，代表通，说明二极管是好的;

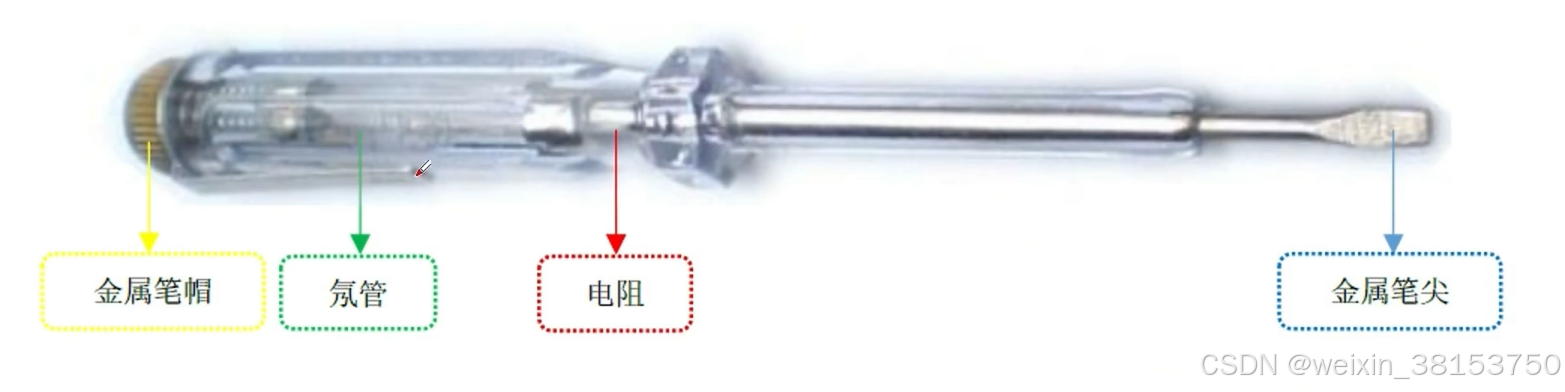

验电笔

金属笔尖的作用是接触被测物体，
电阻的作用是降压，
氖管的作用是指示物体是否带电，
金属笔帽的作用是与人体接触，
金属弹簧的作用是使电阻、氖管在绝缘外壳内与金属笔尖和金属笔帽之间保持良好接触。
验电笔的功能是检测导线、电器或其他物体是否带电。

原理

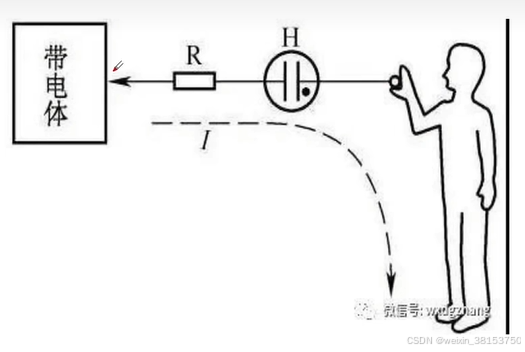

一般验电笔可以检测 60~500V 的电压，其检测原理如下图所示。

当使用者手持验电笔触及带电体时，就在带电体与大地(人体相当于大地)之间提供了一条通路，
电流 I 经电阻 R、氖管H到地(人体)

由于氖管的阻抗极高，R的阻值也达兆欧级，因此电流I极微小，对人体是安全的，带电体的电压基本上都降落在电阻R和氖管H上。

当带电体存在60V以上电压时，氖管两端的电压超过其启辉电压，氖管H发光，指示出被测物体带电。

使用

检测交流220V市电电源是否正常:

手持验电笔分别插入电源插座的两个插孔中进行检测，
在一个插孔中验电笔发光而另一个插孔中验电笔不发光，
验电笔发光的那个插孔连接的是相(火)线，验电笔不发光的那个插孔连接的是零线。

如果检测两个插孔验电笔都不发光，说明该插座中没有电。

如果检测两个插孔验电笔都发光，说明零线断线，该插座中零线上的感应电压使验电笔发光。

钳形电流表

钳式电流表是电流表的一种，用来测量电路中的电流值简称电流钳

电流钳通常用来测量正弦波电流(交流电流(AC))。

一般而言，非常高的交流电(1000A以上)很容易量测

而直流电流和非常低的交流电流(毫安级)是难以测量出准确值。

使用

1. 测量前先估计被测电流的大小，选择合适量程。若无法估计，应从最大量程逐步变换档位直至量程合适。改变量程时应将钳形电流表的钳口断开。
2. 为减小误差，测量时被测导线应尽量位于钳口的中央。
3. 测量时钳口应紧密接合，若显示数值跳动不稳定，重新开闭一次钳口，或检查钳口，清除钳口杂物污垢。

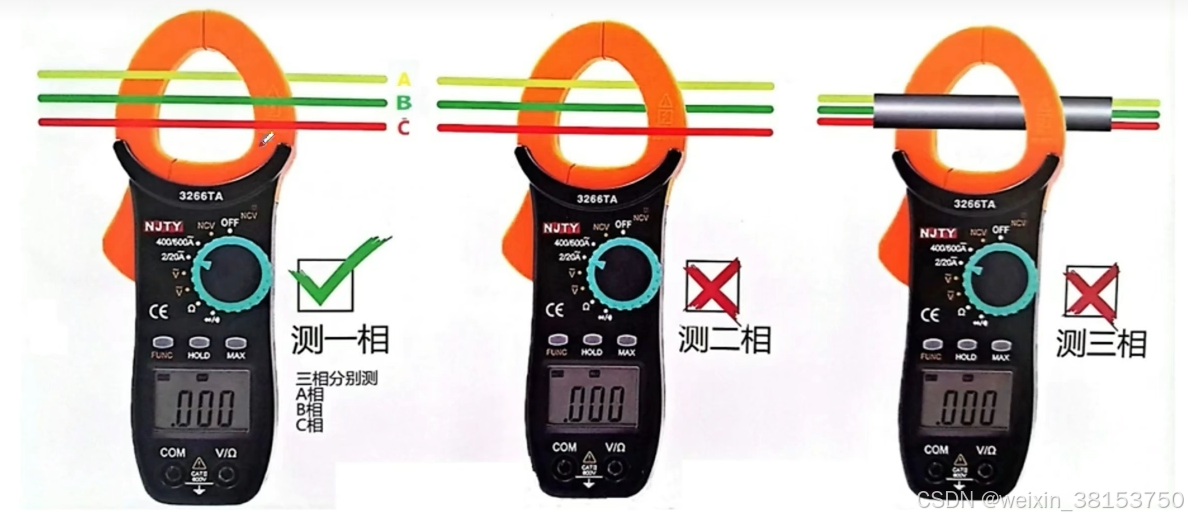

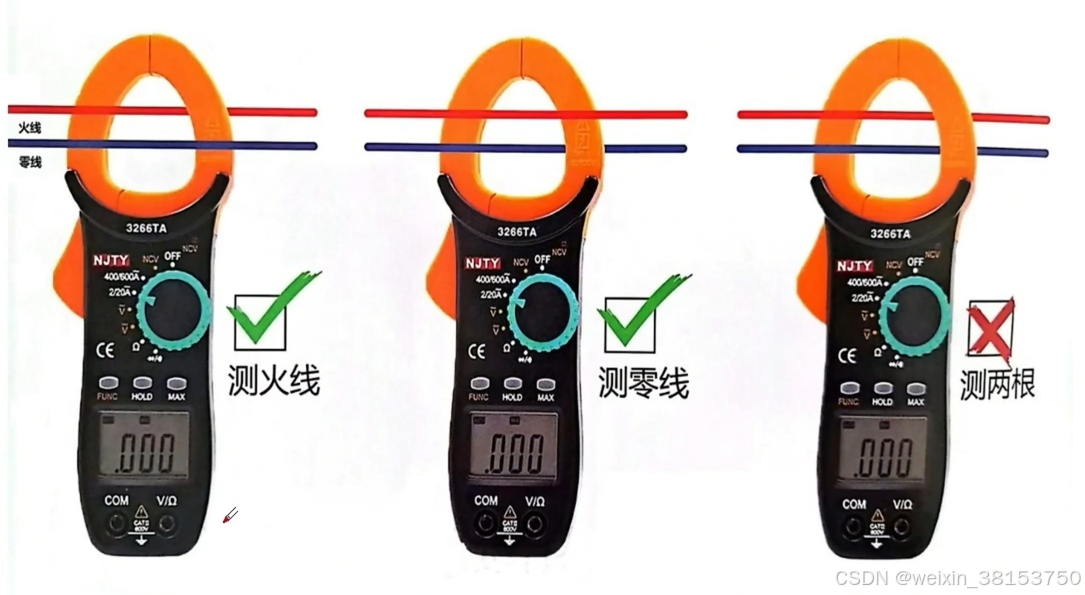

测三相电流，也只能测一根线，分别测A相、B相、C相，测得三相电流基本平衡;

不能测两相火线，或者三相火线(比如多芯线)

测电流，只能测一根线，可以测零线，也可以测火线，零火线属于同一条回路，电流基本相等，

如果测得零火线电流不相等，电流的差值，就是负载的漏电电流。

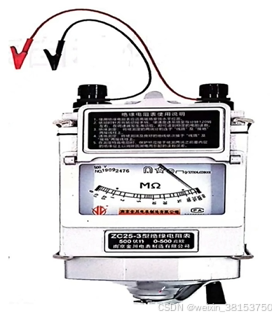

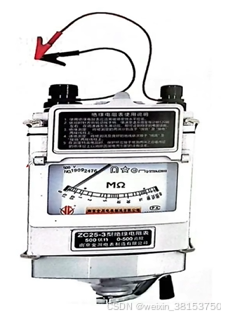

摇表的使用

使用前先判断摇表的输出是否正常

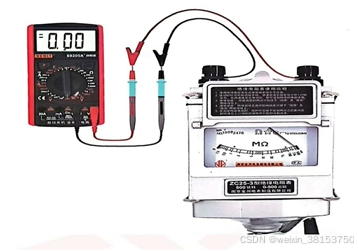

1、测量摇表是否有输出电压;
万用表打在直流电压档1000V档位，摇表红黑表笔夹在万用表红黑表笔上，依顺时针摇动手柄，使速度逐渐增至每分钟120转左右，摇表应该可以输出接近500V的直流电压;

2、开路测试;
把摇表红黑表笔分开放置， 依顺时针摇动手柄，使速度逐渐增至每分钟120 转左右，表盘指针应该偏向于最右边，代表绝缘无穷大，开路测试没问题;

3、短路测试;
把摇表红黑表笔夹在一起，处于正负极短路，依顺时针摇动手柄，因为是短路状态，不能使劲摇，轻轻摇一下，表盘指针应该偏向于最左边，即0位，短路测试没问题。

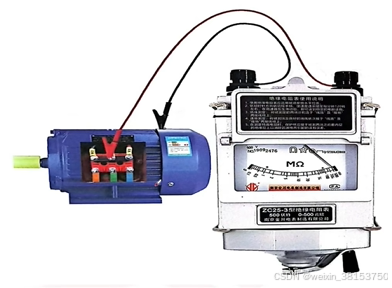

测量电机绕组对外壳的绝缘;

电阻摇表红笔夹在电机接线螺丝上黑笔夹在电机外壳，注意外壳有油漆要刮一刮，保证充分接触到外壳;

依顺时针摇动手柄，使速度逐渐增至每分钟120转左右，看摇表指针位置，指针最低不能低于0.5MQ，正常一般在1MQ以上，越大代表绝缘越好，偏向于最大是最好;

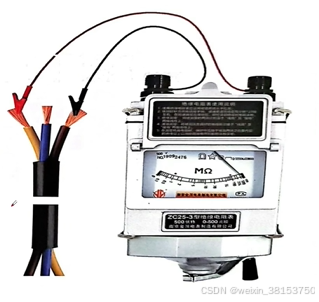

测量电线的绝缘电阻

比如三芯线，电线两端的三芯线分开，不要碰到一起，摇表红黑表笔夹在任意两根线上，依顺时针摇动手柄，使速度逐渐增至每分钟120转左右，看摇表指针位置，指针最低不能低于0.5MQ，正常一般在1MQ以上，越大代表绝缘越好，

然后在换另外两根测，三根线两两相测比如A和B，B和C，C和A。
