基础介绍

欧姆定律 I = U / R

I 表示通过导体的电流（单位：安培，A）
U 表示导体两端的电压（单位：伏特，V）
R 表示导体的电阻（单位：欧姆，Ω）

电压 U=IR
电阻 R=U / I

电力系统

电能的产生

火力发电、原子能发电、潮汐发电、水力发电、风力发电、地热发电、太阳能发电、沼气发电

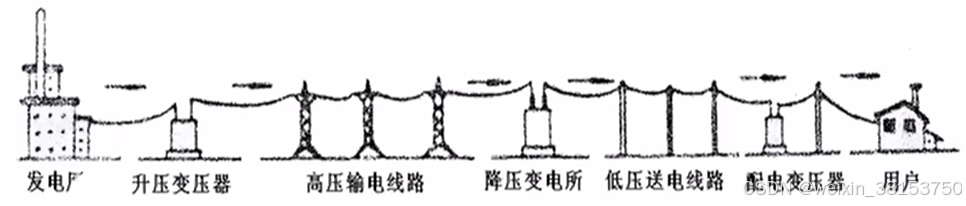

电能的输送

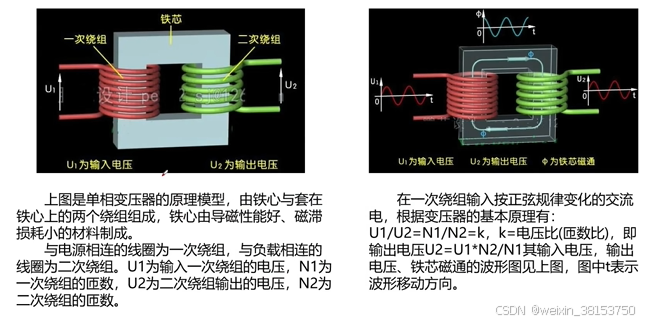

3个环节：变电、输电、配电

电能的分配

一类负荷：供电中断会造成生命危险的，如钢铁厂、石化企业、矿井、医院

二类负荷：停电会造成大量减产，城市正常秩序破坏，如化纤厂、生物制药厂、体育馆、剧院

三类负荷：停电损失和影响较小，如辅助车间、小城市和农村照明

电流对人体的伤害

1、电流大小

按电流对人体的伤害程度可以划分为四个区域

无反应区(0.1~0.5mA)
感知电流(0.5~10mA)
摆脱电流(10~30mA)
死亡电流(30mA以上)

2、触电时间
触电1-5min内急救，90%有良好的效果，10分钟内60%救生率，超过15分钟希望甚微。

3、电流通过人体的部位
电流通过头部可使人昏迷；通过脊髓可能导致瘫痪；通过心脏会造成心跳停止，血液循环中断；通过呼吸系统会造成窒息;

4、人体电阻
人体电阻是不确定的电阻，皮肤干燥时一般为100KQ左右，而一旦潮湿可降到1KΩ。

5、电压高低

6、电流的种类、频率
交流电频率如果较高(如大于200Hz)，由于电流有趋附效应，很少通过人体心脏部位，只能造成灼伤而不会有生命危险，
而日常用的电源多是频率50Hz(工频)的交流电，频率较低，对人体触电造成的危害最为严重。

触电形式

单相触电
两相触电
跨步电压触电

触电急救

在低压触电中，将触电者脱离带电导体的方法主要有以下五种:

1.“拉”：自电源开关离触电者近，可立即拉下开关，
2.“切”：用电工工具剪断电源线，或切断带电导线
3.“挑”：开关离触电者较远，可用绝缘物挑开电源线:
4.“拽”：带上绝缘手套拽住触电者的衣服，将触电者与带电导体脱离
5.“垫”：救护人员脚下垫上绝缘垫或绝缘木板，将触电者与带电体脱离

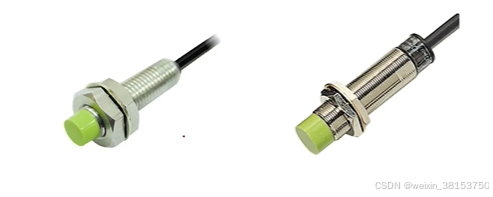

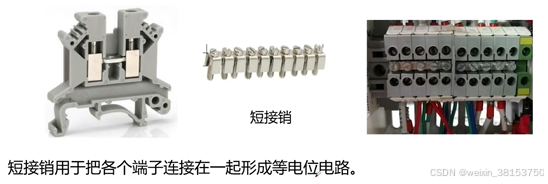

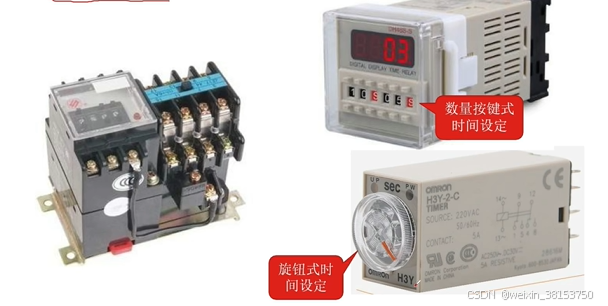

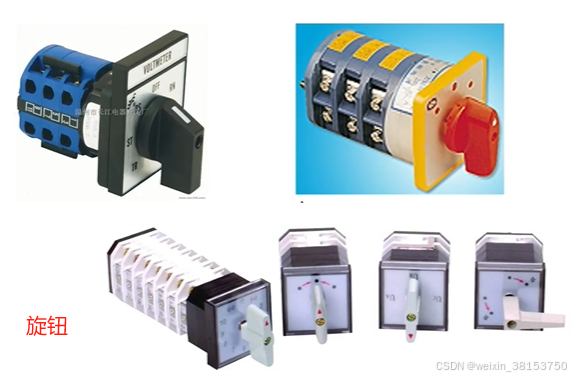

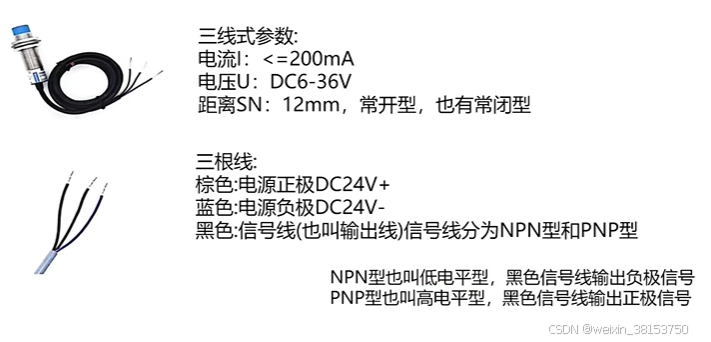

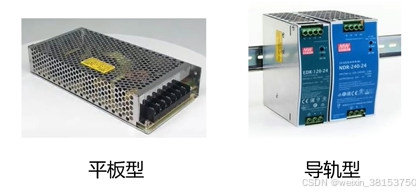

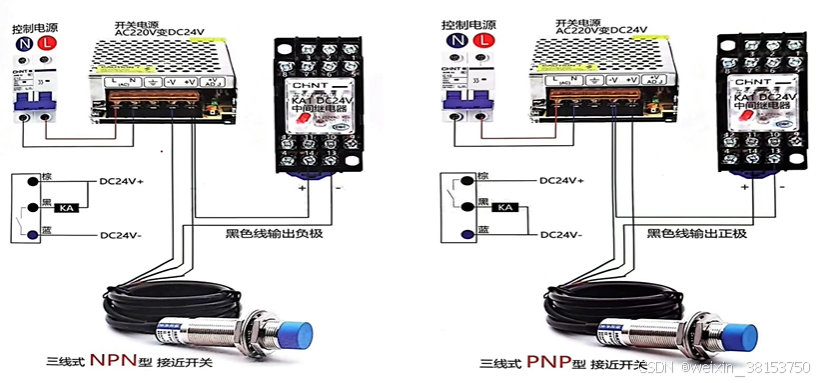

低压电器元件

我国现行标准是将工作在交流1200V(50Hz)以下、直流1500V以下的电器设备称为低压电器。

低压断路器（自动空气断路器）QF

低压断路器又叫自动空气开关或自动空气断路器，又简称断路器。

作用

短路保护，欠电压保护，过载保护

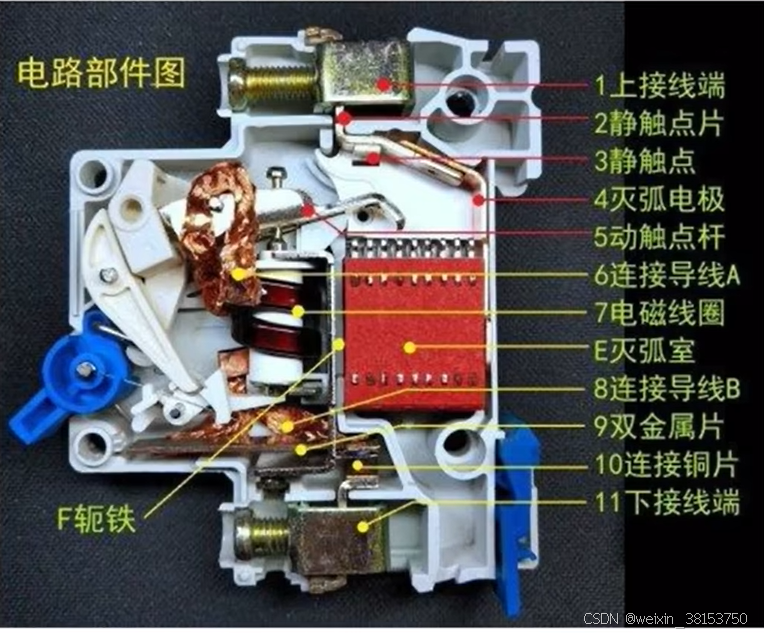

短路保护：短路时，电磁脱扣器的线圈吸力增大，顶开搭钩
欠电压保护：当电压下降或失压时，欠电压脱扣器的吸力减小或失去吸力，衔铁释放在弹簧拉力，顶开搭钩
过载保护：热脱扣器利用双金属片受热弯曲的作用，在过载时双金属片弯曲向上顶开搭钩。

应用场景

用于不频繁地接通和断开电路以及控制电动机的运行。当电路中发生严重过载、短路及失压等故障时，能自动切断故障电路，有效地保护接在它后面的电气设备。

符号

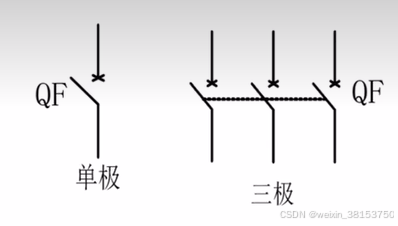

低压断路器文字符号:QF

图形符号:型号:

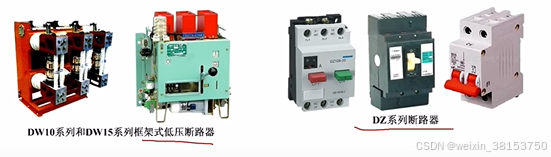

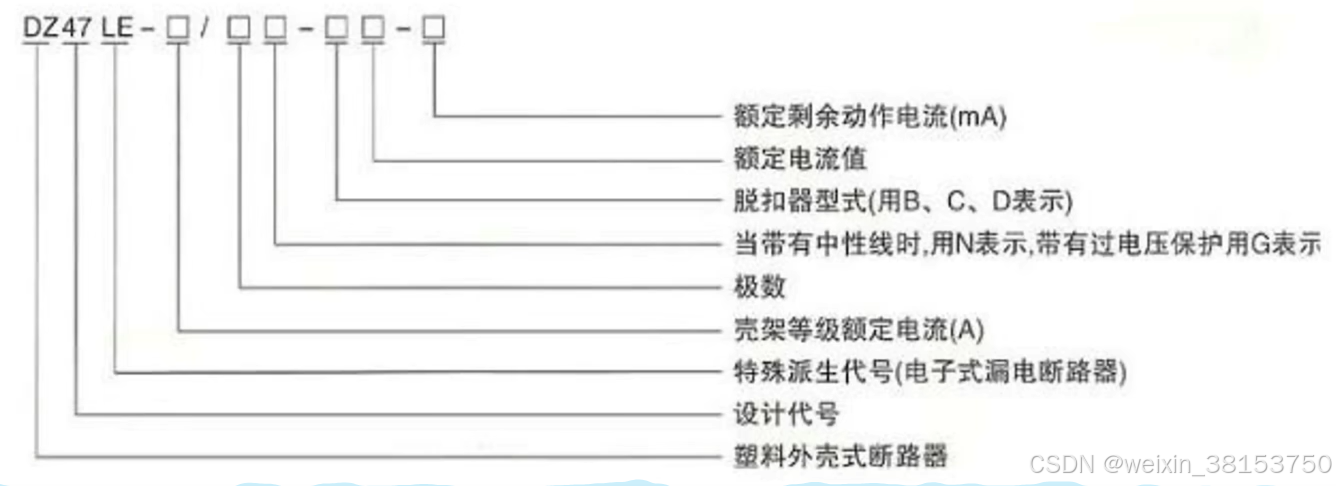

主要有DZ15、DZ20、DZ47系列

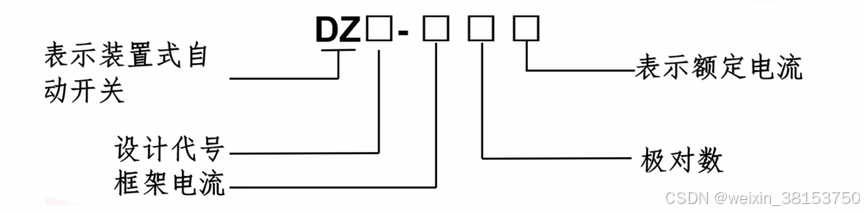

例:DZ47-63/3P C10
表示DZ47型空气断路器，其框架电流是63A，极对数是3，额定电流是10A。

热继电器 FR

作用

用于电动机等设备的过载保护，当工作电流超过电动机的额定电流时，自动切断电路

过载保护：基于电流的热效应，电流过载时，双金属片因受热而弯曲变形，就会触动热继电器的动作机构，使常闭触点断开，从而切断电路。

应用场景

机床设备、输送带驱动电机、风机电机、电梯、通风系统、给排水系统、水泵、电锯等

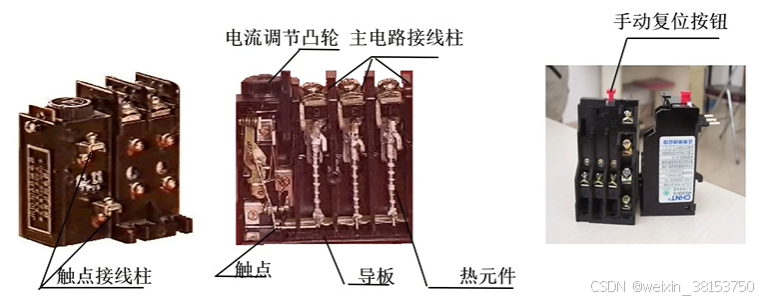

JR16系列热继电器主要由热元件、动作机构、触头系统、电流整定装置、复位机构和温度补偿元件等部件组成。

工作原理

依据电流的热效应，电动机过载时，双金属片因电流产生的热量发生弯曲变形，推动热继电器的传动机构，使常闭触点断开，从而切断电路。
故障排除后，双金属片冷却恢复原状，常闭触点可以通过手动或自动复位的方式重新闭合。

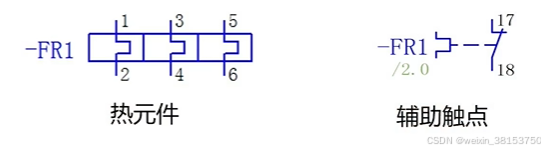

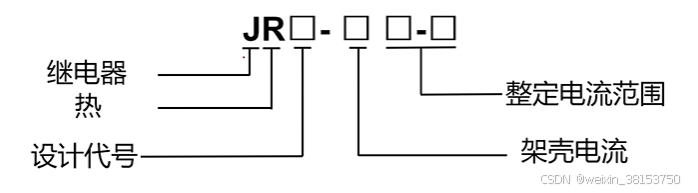

例:JR36-20 0.25-0.35A:
表示JR36型热继电器器，架壳电流是20A，整定电流范围是0.25-0.35A。

选型：

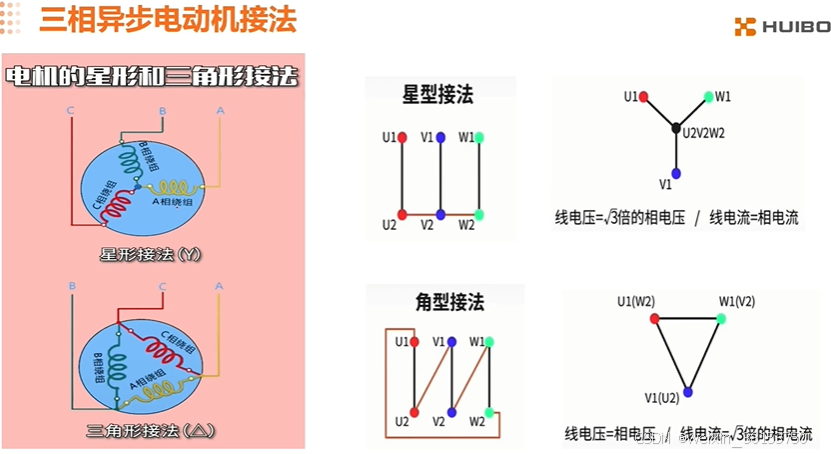

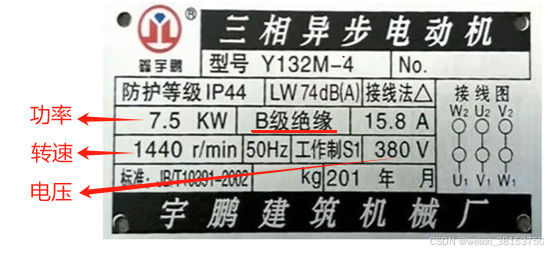

例:一台3KW的三相异步电机，其额定电流6.78A，热继电器应如何选型?
分析:因为电机额定电流不超过20A，所以选择JR36-20，整定电流调节范围要包括6.78A，所以选择JR36-20 0.45-0.72A的热继电器

热继电器的选型

作为电动机的过载保护，注意与熔断器的配合。

选择:
Ier:热继电器热元件的额定电流
Ied:负载的额定电流。

例：一台3KW的三相异步电机，其额定电流6.78A，热继电器应如何选型?

分析:因为电机额定电流不超过20A，所以选择JR36-20，
整定电流调节范围要包括6.78A，所以选择JR36-20 4.5-7.2A的热继电器,

接触器 KM

介绍

电力拖动和自动控制系统中使用量大，涉及面广的一种低压自动控制电器
用来频繁地接通和分断交、直流主回路和大容量控制电路

接触器的分类:

按主触点连接回路的形式分为交流接触器、直流接触器
按操作机构分为:电磁式接触器、永磁式接触器

主要参数

额定电压:指主触点额定工作电压，应等于负载的额定电压。
额定电流:接触器触点在额定工作条件下的电流值。
线圈额定电压:接触器正常工作时，吸引线圈上所加的电压值。
通断能力:可分为最大接通电流和最大分断电流。最大接通电流是指触点闭合时不会造成触点熔焊时的最大电流值;最大分断电流是指触点断开时能可靠灭弧的最大电流。一般通断能力是额定电流的5~10倍。

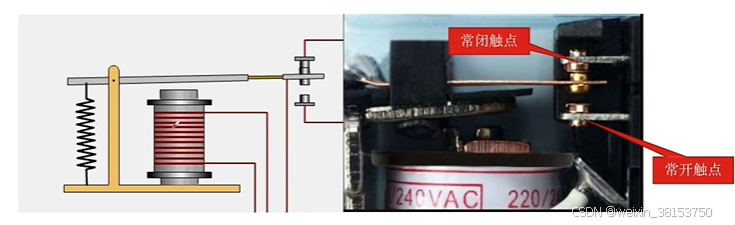

工作原理

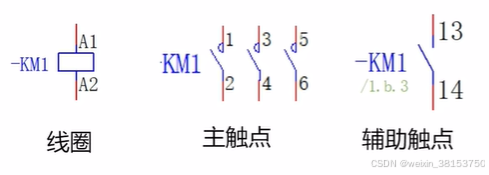

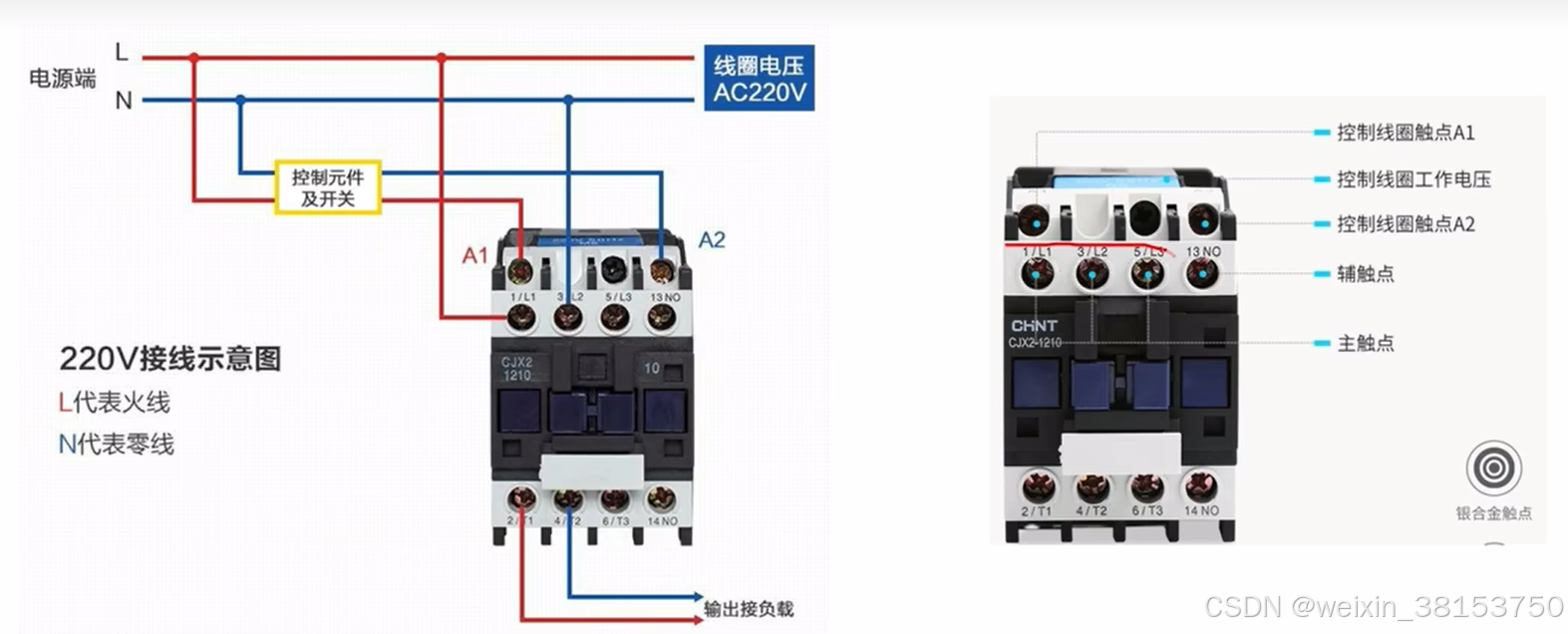

接触器符号

主触点:由三对体积较大的常开触头组成，用于通断电动机主电路的工作电流。

辅助触点:用于通断控制电路的小电流，
辅助常开触头一般起自锁或连锁作用;
辅助常闭触头一般起互锁作用。

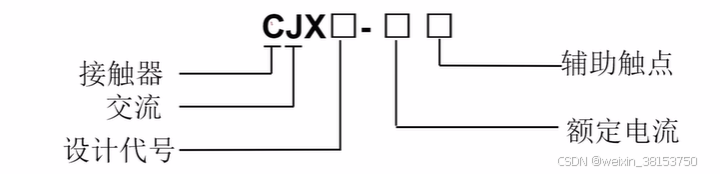

例:CJX2-1810:

表示CJX2型交流接触器额定电流是18A，
10指自带一对常开辅助触点。
如果是01，指自带一对常闭辅助触点。
如果是11，指自带一对常开辅助触点和一对常闭辅助触点。

接触器的选型

根据电路中负载电流的种类选择接触器的类型，
接触器的额定电压应大于或等于负载回路的额定电压,
吸引线圈的额定电压应与所接控制电路的额定电压等级一致
额定电流应大于或等于被控主回路的额定电流。

接触器线圈常用的有24V、110V、220V、380V，要根据控制线路的供电电压选用。
接触器的触点电流一般可以按负载电流的1.5倍选用。

例:一台3KW的三相异步电机，其额定电流6.78A，接触器应如何选型?分析:额定电流6.78*1.5=10.17A，可以选用CJX2-1210型接触器（12A，一对常开辅助触电）

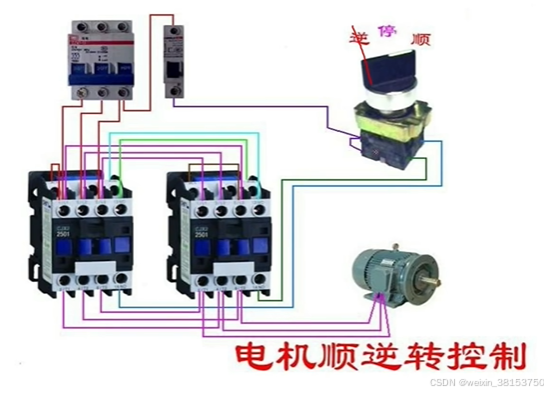

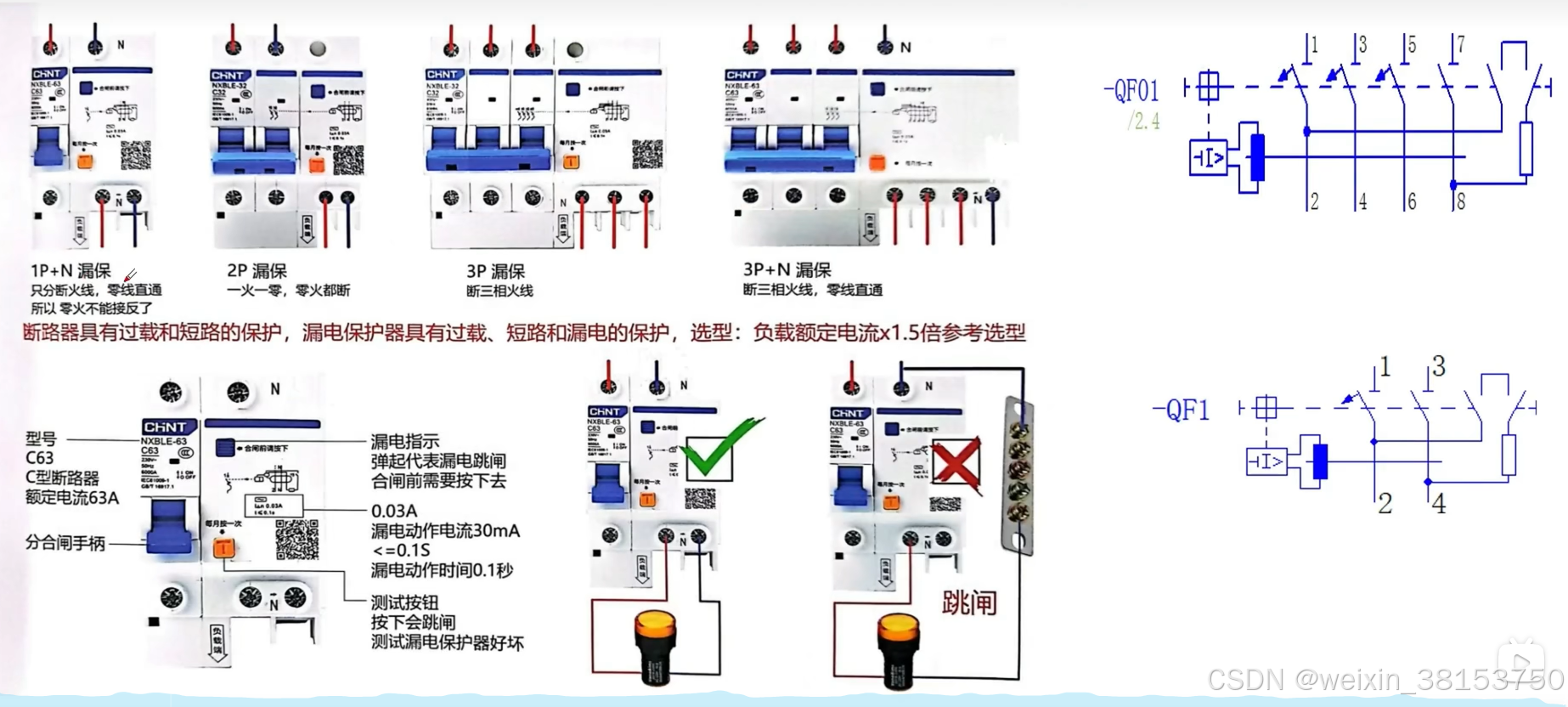

漏电保护器 RCD (QF\QR)

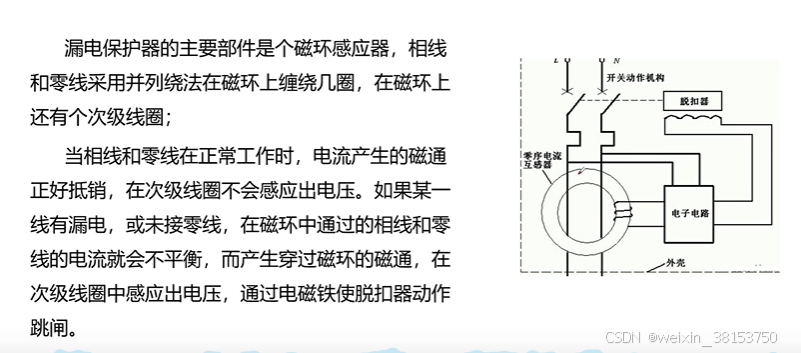

漏电是指流入的电流和流出的电流不等，意味着电路回路中还有其它分支，可能是电流通过人体进入大地;

当漏电电流达到或超过设定的动作电流值（一般家用漏电保护器动作电流为 30mA）时，漏电保护器会迅速切断电路

一些漏电保护器兼具过载保护和短路保护的功能。但其主要侧重点还是漏电保护。

总开关是空气断路器

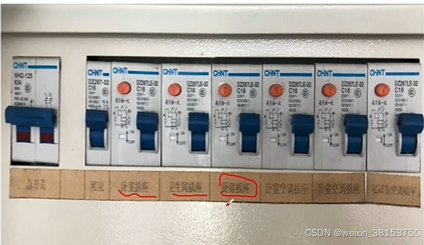

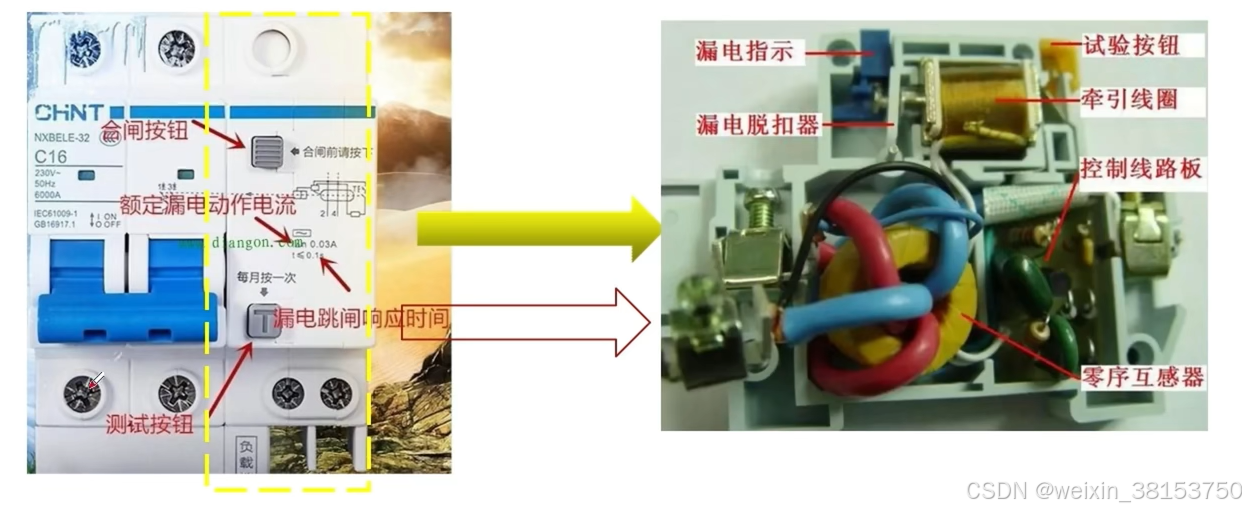

复位按钮(T键橙色)和测试按钮(R键蓝色)在合闸正常状态下是平的

T键是触发式漏电开关自检按钮，每月按一次来检测漏电模块是否正常

如果看到R键凸起，说明漏电导致开关跳闸，及时排查线路漏电。

漏电器选型

负载额定电流x1.5倍参考选型

极数:根据负载的相数、是否平衡选择对应的极数;
动作电流:一般家用不大于30mA;
负载电流:根据负载大小选用合适的电流值，与断路器的选方法一致，

原理

熔断器（保险丝）FU

介绍

过载和短路保护，串连在被保护的电路中

大电流通过熔体使其发热量剧增。熔体自行熔断，从而切断故障电路

基本构造

熔体：纯金属或合金导电材料制成，低熔点材料如铅和铅合金，熔点低易熔断，电阻率较大、熔体截面尺寸较大，适用于低分断能力的熔断器；高熔点材料如铜、银，熔点高不易熔断，电阻率较低，熔体的形状分为丝状和带状等
熔管：安装熔体的外壳，由绝缘耐热材料制成，如玻璃、陶瓷等，兼有灭弧作用
熔座：固定熔管和外接引线的底座，绝缘阻燃材料制成

分类

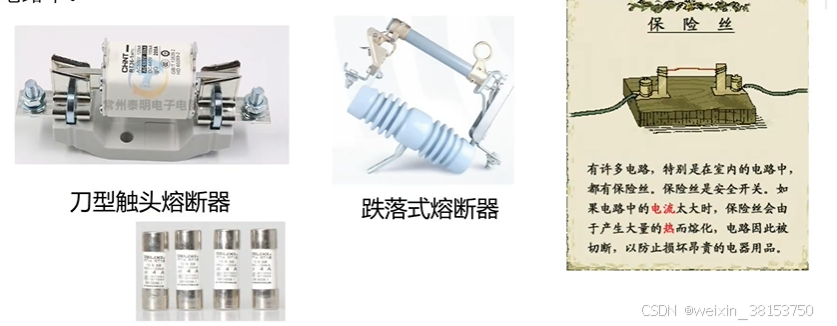

插入式熔断器：常用的有 RC1A 系列，结构简单，价格低廉，分断能力较低，主要用于交流 50Hz、额定电压 380V 及以下和额定电流 200A 及以下的电路

螺旋式熔断器：例如 RL1、RL6、RL7 和 RLS2 等系列。主要用于为交流 50Hz、额定电压 380V 或直流额定电压 440V 及以下的电力拖动电路或成套配电设备提供短路保护。

封闭管式熔断器：分为有填料和无填料两种，多应用于短路电流较大的电力输配电系统中

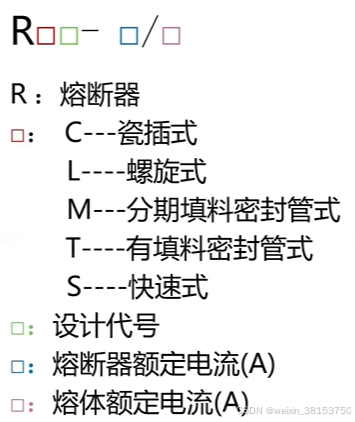

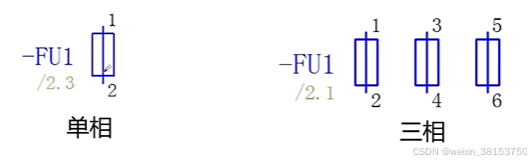

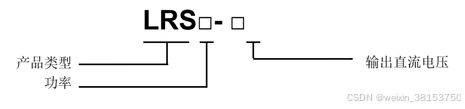

符号和型号
