在一次测试公司自研的蓝牙协议栈同自己的笔记本电脑（Thinkpad）连接时，发现连接成功后，无法播放音乐，点击电脑右下角的喇叭图标，只有一个Hands-Free AG audio图标，没有A2DP Stereo audio图标，如图：
在这里插入图片描述

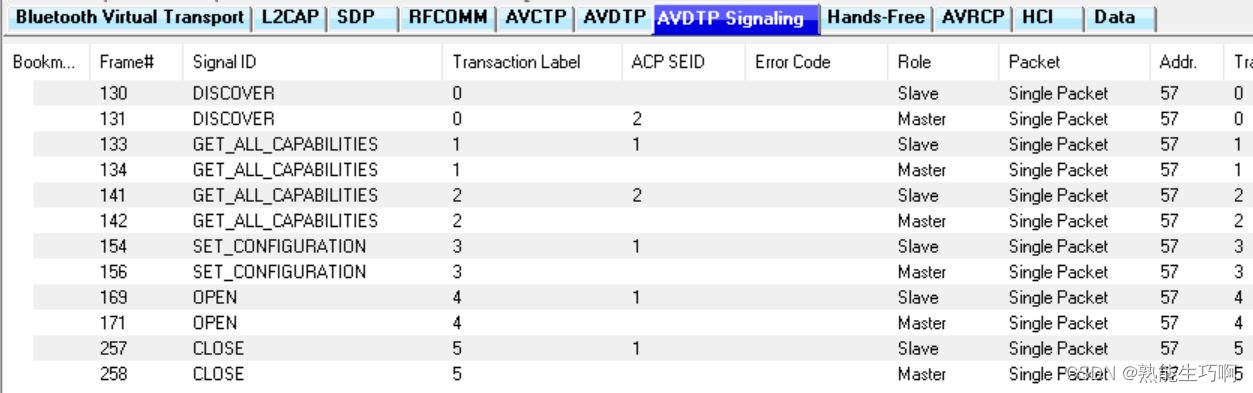

抓取协议栈hci log进一步分析发现，HFP、AVRCP、AVDTP signaling channel、AVDTP Media Channel均有连上，AVDTP Signaling channel上也有正常的配置交互流程，但是在电脑上播放音乐，电脑不会发送AVDTP_START命令：

继续追AVDTP signaling channel & AVDTP media channel l2cap建立的过程，也没有发现问题：

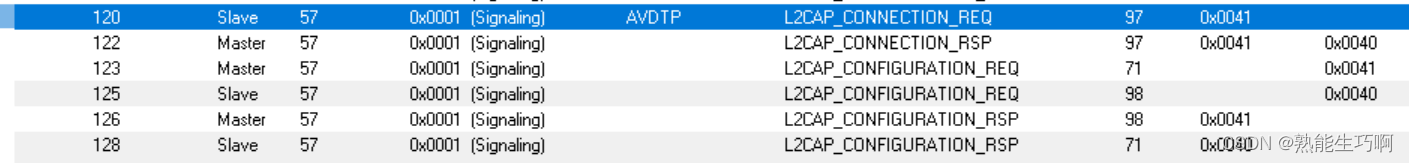

signaling channel:
signaling channel l2cap建立过程

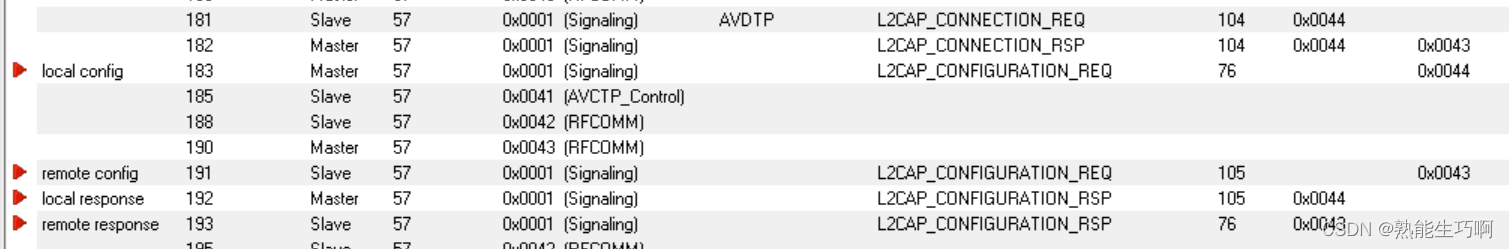

media channel:
media channel l2cap建立过程
查看SDP的交互流程，
对端设备有成功获取A2DP Sink Attribute, AVRCP Controller Attribute，AVRCP Target Attribute，HFP Attribute：

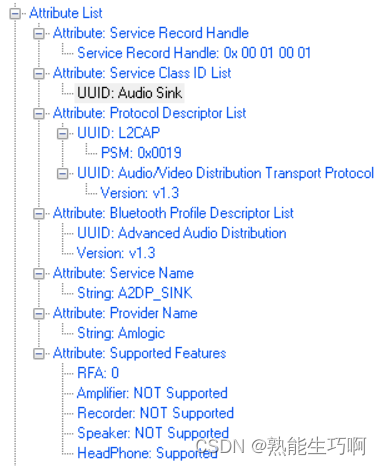

A2DP Sink SDK Attribute

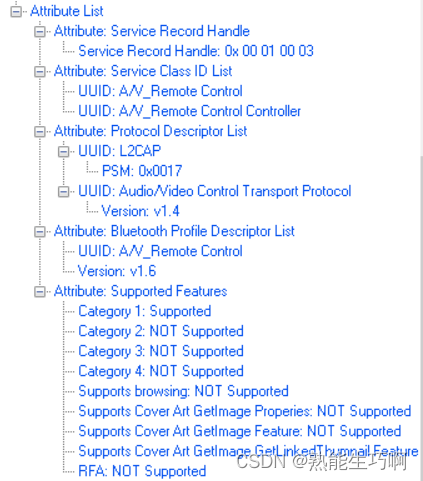

AVRCP Controller SDP Attribute

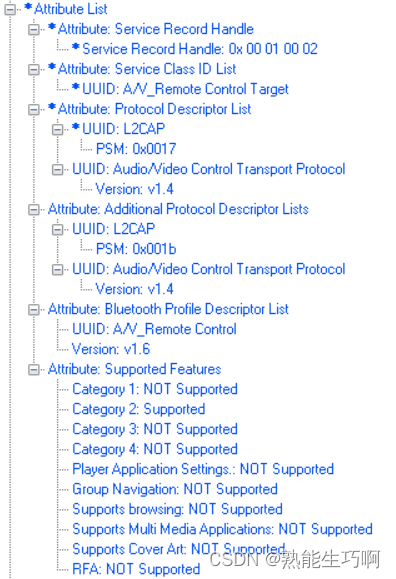

AVRCP Target SDP Attribute

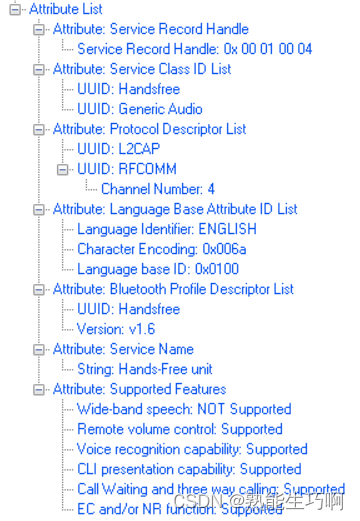

HFP SDP Attribute

到此，所有的流程和配置均没有发现问题，且使用此协议栈同手机连接，可以正常打电话和播音乐。

我有以下几个猜想：

1.是否是我用的这台电脑的蓝牙有问题？

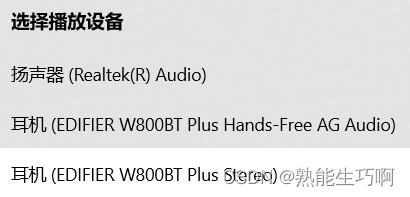

有可能这台电脑蓝牙所使用的协议栈，驱动，或者硬件有问题，虽然概率极低，但是也不能排除，于是我用自己的漫步者蓝牙耳机同电脑连接，发现一切正常，可以打电话、播放音乐。
在这里插入图片描述

可以排除这个猜想。

2.是否是本端Controller的问题？
我们公司的Controller chip量产时间不久，测试覆盖面不大，没有和这一类笔记本电脑测试过，在之前的测试中也遇到因为Controller不完全遵循BT Spec导致的一些问题，所以也可以猜想是否是类似的原因。
于是我将bluekitchen btstack 移植到了我们的RTOS SDK中（在移植之前，我用btstack搭配高通csr8311蓝牙模块做了简单的测试，以确保btstack在配置上没有问题），测试发现，btstack搭配我们公司的controller，连接笔记本电脑，依旧没有问题，可以正常的打电话、播音乐。
在这里插入图片描述
Controller有问题的猜想也可以排除，由此可以确定是Host的问题。

3.确定是本端Host的问题
我在上一步测试中，抓取了btstack的hci log，通过对比我们协议栈的hci log 和 btstack hci log，尝试从中找出不同的地方，来进一步定位问题点。
以下是不同点：
（1）在建立ACL链接时设置的Role不同

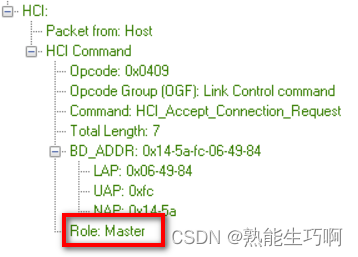

our stack role: master
在这里插入图片描述

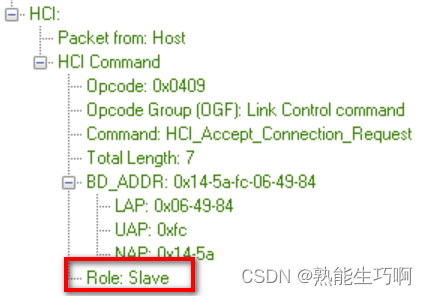

btstack role: slave

这里不同的Role设置会带来什么影响呢？我也不清楚，只能去查下Core Spec:

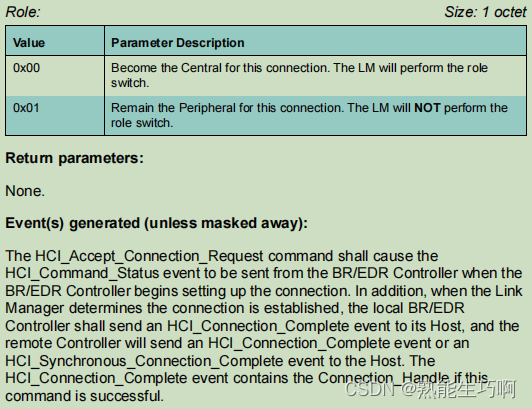

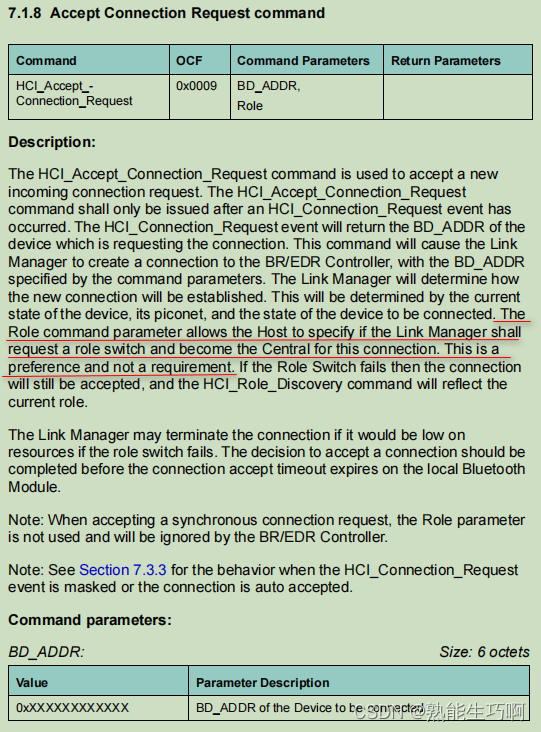

HCI_ACCEPT_CONNECTION_REQUEST_CMD:

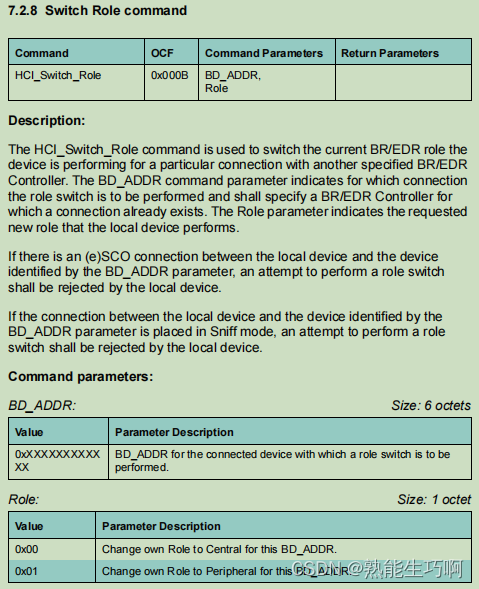

HCI_SWITCH_ROLE_CMD:

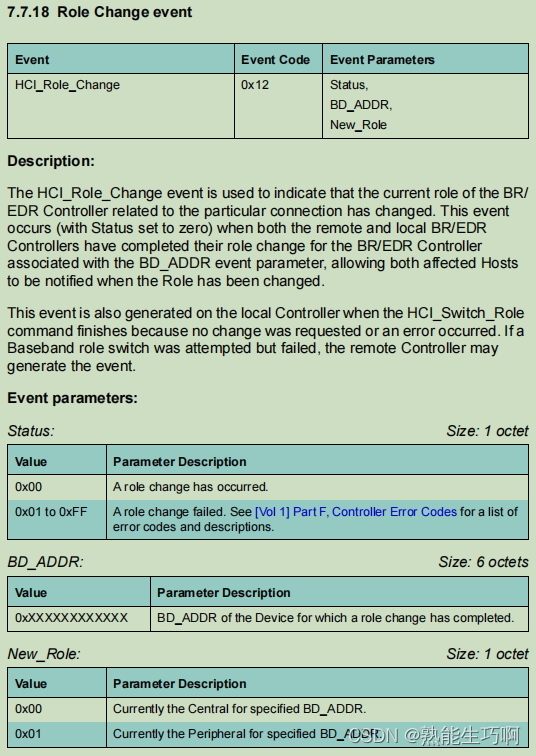

HCI_ROLE_CHANGE_EVT:

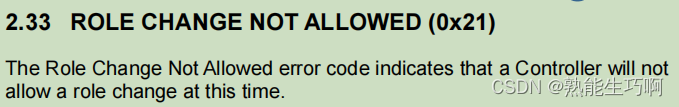

HCI_ERR_CODE_ROLE_CHANGE_NOT_ALLOWED:

将role也改为slave，再次测试，还是没有效果，这个差异带来的影响可以排除。

（2）SDP Request Response方式不同，导致Profile建立的顺序不同

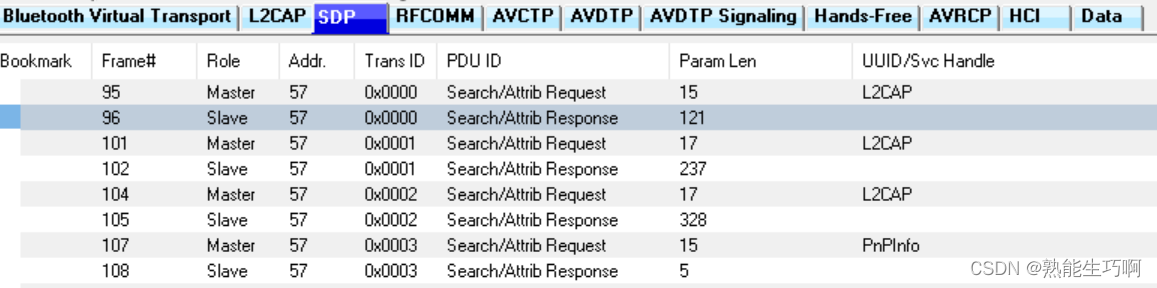

在收到对端发来的SDP Search/Attribute Request后，our stack每次只回复1-2个SDP attribute，然后对端继续发送SDP Search/Attribute Request，直到获取所有的SDP attribute，而btstack一次性回复所有的SDP attribute。
经过仔细对比，发现在建立SDP l2cap channel时，l2cap configuration流程中，our stack给SDP l2cap channel配置的mtu size为128，而btstack配置的mtu size为1024。
our stack:
在这里插入图片描述

btstack:

将SDP MTU改为1024后，再次测试，SDP交互流程已经和btstack相同，且profile建立顺序也一样，但依然没有效果，这个差异带来的影响可以排除。

（3）AVRCP交互流程不同

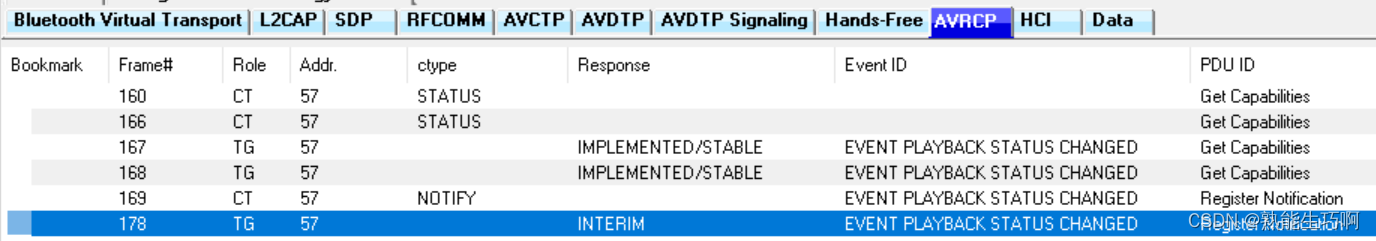

our stack:
在这里插入图片描述

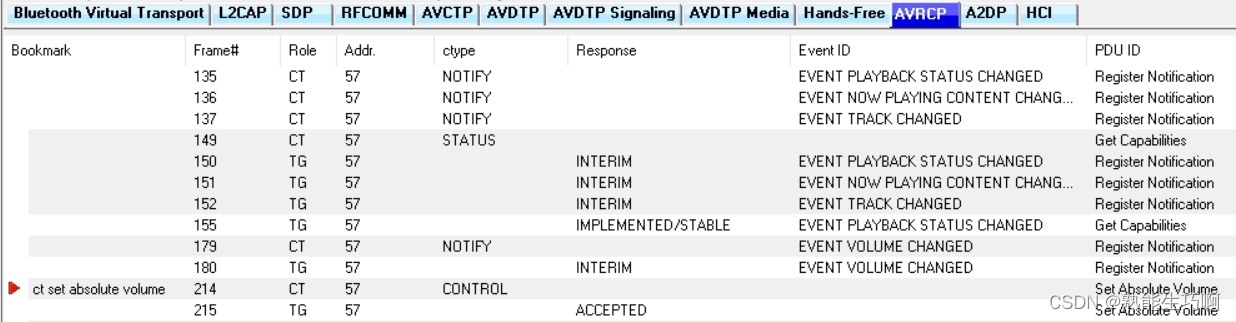

btstack:

查看代码发现，our stack中AVRCP配置为CT角色，而btstack中AVRCP配置为CT & TG双角色，想要快速定位是否是AVRCP带来的问题，直接关闭AVRCP feature就好。

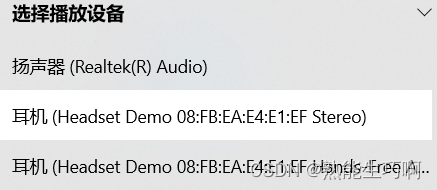

关闭AVRCP feature后，再次测试，奇迹出现了，A2DP stereo出现了，可以正常播放音乐，打电话。
在这里插入图片描述
到此，终于定位到了问题来源是AVRCP，经过仔细查阅AVRCP SPEC，发现并没有强制要求设置为双角色，只要行为和角色定义一致就行。并且我将AVRCP role和交互流程改为和btstack相同之后，问题仍未解决。

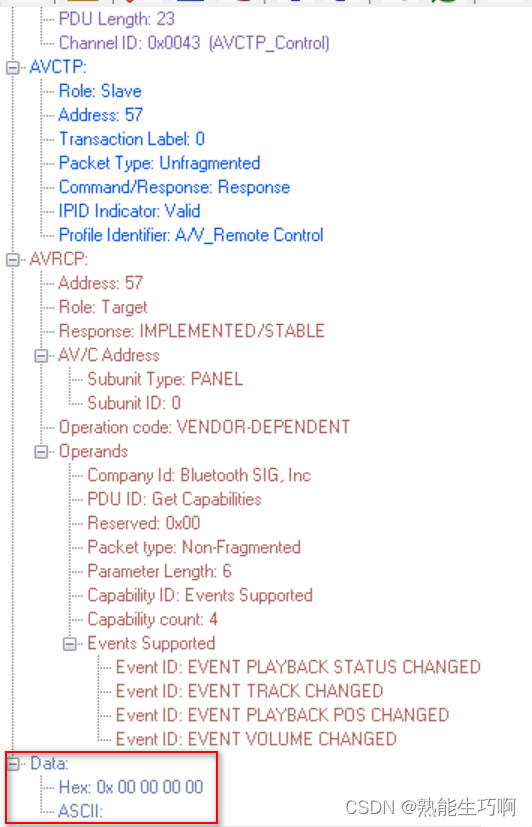

最终经过仔细对比our stack & btstack AVRCP hci log，发现our stack在回复电脑发来的AVRCP Get_Capabilities时，l2cap layer多发送了4个字节0x00。
在这里插入图片描述
最后查看代码，发现是在填写avrcp_send_get_cap_resp的buffer length时，多给了4个byte，将buffer length纠正之后，问题就解决了。
（这里不得不吐槽下这段祖传代码，这么重要的length参数居然写的hard-code，可见代码规范是多么的重要啊！）

bt_status_t avrcp_send_get_cap_resp(bt_conn_t *p_conn)
{
    UINT32 ret;
    hci_data_t *h_buff;
    BTD("[avrcp]%s\n", __func__);

    ret = l2cap_get_write_buffer(p_conn->avrcp->cid, 15, &h_buff);

    if (ret != BT_SUCCESS) {
        return BT_NORESOURCES;
    }
	/*部分代码略。。。*/
    return l2cap_write(p_conn->avrcp->cid, h_buff);
}

总结
秉着大胆猜想，小心求证的调试原则，层层抽丝剥茧，逐个排除可疑点，发现AVRCP Get Capabilities的response packet尾部多了4个byte 0x00，竟然会导致电脑端不发送A2DP Media stream，而我测试了几只手机，它们却忽略尾部多余的4 byte 0x00，蓝牙协议栈的调试实在是太有趣了。最开始我还在怀疑是否是Thinkpad蓝牙协议栈做的不太规范，结果发现是因为人家做的太规范了，这里给Thinkpad点赞。
