路由器接口ip及直联路由

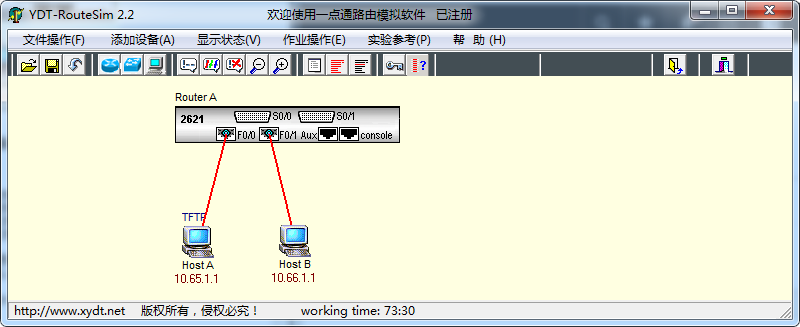

实验中有两个计算机,一个路由器。
1. 设置计算机ip地址
设置PCA 的IP地址为:10.65.1.1 255.255.0.0, 网关:10.65.1.2
设置PCB 的IP地址为:10.66.1.1 255.255.0.0 网关:10.65.1.2
设置ROA f0/0 IP 为:10.65.1.2 255.255.0.0
设置ROA f0/1 IP 为:10.66.1.2 255.255.0.0
设置计算机PCA的Ip地址和网关的操作:
[root#PCA root]# ifconfig eth0 10.65.1.1 netmask 255.255.0.0
[root#PCA root]# ifconfig
[root#PCA root]# route add default gw 10.65.1.2
[root#PCA root]# route
设置计算机PCB的Ip地址和网关的操作:
[root#PCB root]# ifconfig eth0 10.66.1.1 netmask 255.255.0.0
[root#PCB root]# ifconfig
[root#PCA root]# route add default gw 10.66.1.2
[root#PCA root]# route
2. 双击Router A,配置路由器的接口IP地址:
router>en
router#conf t
router(config)#hostname roa
roa(config)#ip routing (默认是关闭的)
注意检查
roa(config)int f0/0
roa(config-if)#ip address 10.65.1.2 255.255.0.0
roa(config-if)#no shutdown (默认是shutdown)
roa(config)int f0/1
roa(config-if)#ip address 10.66.1.2 255.255.0.0
roa(config-if)#no shut
roa(config)int s0/0
roa(config-if)#clock rate 64000
roa(config-if)#ip address 10.67.1.2 255.255.0.0
roa(config-if)#no shut
如果忘记了no shut,是ping不通的,因为默认关闭,检查错误是注意这个
roa(config)int s0/1
roa(config-if)#clock rate 64000
roa(config-if)#ip address 10.68.1.2 255.255.0.0
roa(config-if)#no shut
3.探测网络联通情况
[root#PCA root]# ping 10.65.1.2 (通)
[root#PCA root]# ping 10.66.1.2 (通)
[root#PCA root]# ping 10.66.1.1 (通)
[root#PCA root]# ping 10.67.1.2 (不通)
[root#PCA root]# ping 10.68.1.2 (不通)
[root#PCB root]# ping 10.65.1.2 (通)
[root#PCB root]# ping 10.65.1.1 (通)
[root#PCB root]# ping 10.66.1.2 (通)
[root#PCB root]# ping 10.67.1.2 (不通)
[root#PCB root]# ping 10.68.1.2 (不通)
roa#ping 10.65.1.1 (通)
roa#ping 10.65.1.2 (通)
roa#ping 10.66.1.1 (通)
roa#ping 10.66.1.2 (通)
roa#ping 10.67.1.2 (不通)(由于没有接线,空口会自动down掉)
roa#ping 10.68.1.2 (不通)
所以,路由器s0/0,s0/1这两个接口设置的是网关ip,实现了不同网络之间的通信
