总述

文章以【网络编程】TCP socket 单机通信实验为基础。对 TCP 连接中的四种 WAIT 状态进行分析实验。从服务端开始监听到建立连接、收发数据，到最后连接完全关闭，TCP 一共会经历 11 种状态，总体状态变化图如下（假设由 client 主动关闭连接，server 被动关闭），其中有四种 "WAIT" 状态 —— FIN_WAIT_1、FIN_WAIT_2、TIME_WAIT、CLOSE_WAIT —— 容易混淆，而且有很多 “诡异” 的问题也于此有关：

图片来源：自己拍的《TCP/IP 详解卷一：协议》第 441 页

FIN_WAIT_1 和 FIN_WAIT_2

client 应用层调用 close 接口，主动发送 FIN 包（第一次挥手），进入 FIN_WAIT_1 状态。待 FIN 包发送到 server，server 返回的 ACK 到达后（第二次挥手），client 进入 FIN_WAIT_2 状态。正常情况下，FIN_WAIT_1 是一个非常短暂的状态。FIN_WAIT_2 的时间长度则取决于 server 什么时候进行第三次挥手。

CLOSE_WAIT 和 LAST_ACK

server 在收到 FIN（第一次挥手）后马上答复 ACK（第二次挥手），自身的状态也变化为 CLOSE_WAIT。等到 server 的应用层主动调用 close 接口，发送 FIN 包给 client（第三次挥手），server 结束 CLOSE_WAIT 状态，转换为 LAST_ACK 状态。待 server 发送的 FIN 包到达 client，client 返回 ACK，server 的状态变为 CLOSED，连接结束。和 FIN_WAIT_1 一样，LAST_ACK 的存在时间很短。CLOSE_WAIT 持续时间的长短则取决于 server 的应用层：

CLOSE_WAIT 可能几乎不存在。在【网络编程】TCP socket 单机通信实验中因为 client 和 sever 几乎同时发完数据、同时调用 close 接口，第二次挥手和第三次挥手合并在一个数据包里发送（这里是 server 先调用 close）：

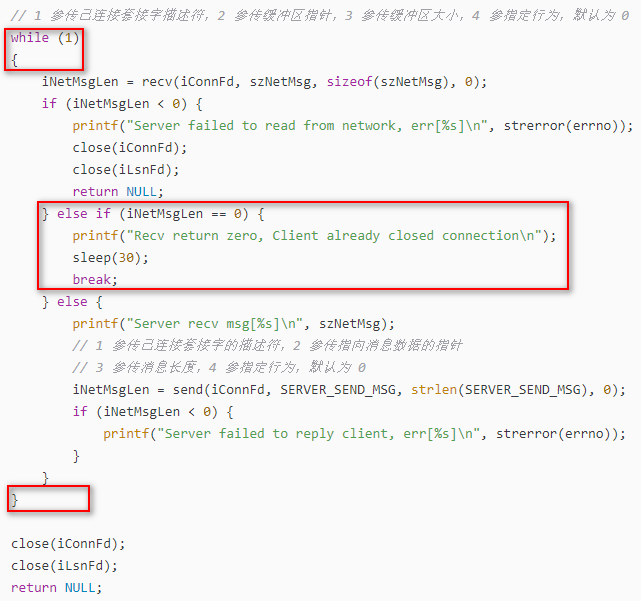

CLOSE_WAIT 也可能相对长时间地存在。如果完成前两次挥手后，server 迟迟不调用 close（可能是数据还真的没有发完，也可能是 server 应用层代码的 bug，关闭连接不够及时），就会一直保持在 CLOSE_WAIT 状态。修改 server 的代码，让 server 持续读取数据，直到 recv 返回 0，说明 client 已经调用了 close，此时让 server 线程休眠 30s：

30s 内用 netstat 查看连接状态，server 会一直处于 CLOSE_WAIT 状态，client 则处于 FIN_WAIT_2 状态（因为没有收到 server 的 FIN 包）：

关于 close 和 shutdown

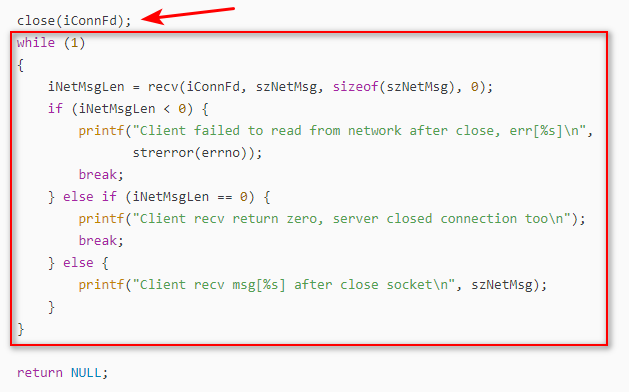

在 CLOSE_WAIT 阶段，因为从 server 到 client 这一方向的连接还没有关闭，如果 server 还没有发送完数据，是可以给 client 继续发送数据的。但实际上，如果只是简单地在 client 调用 close 后增加 recv 的代码：

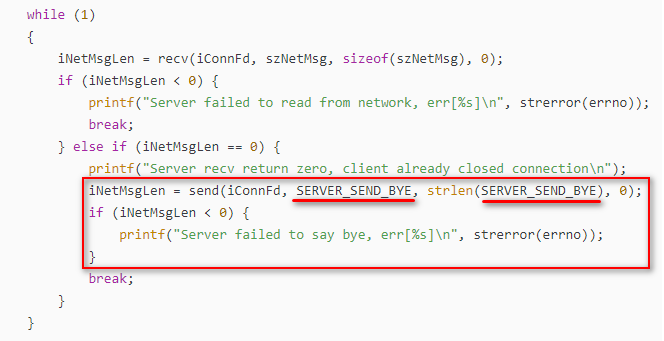

同时，server 在 recv 返回 0 后增加发送数据的代码（SERVER_SEND_BYE 为宏定义，值是 "Goodbye Client~"）：

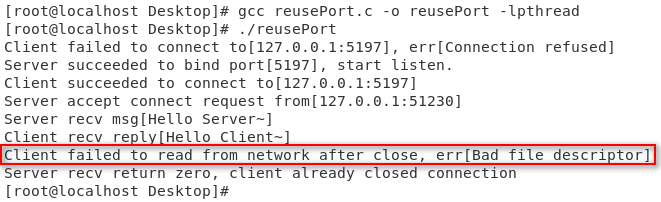

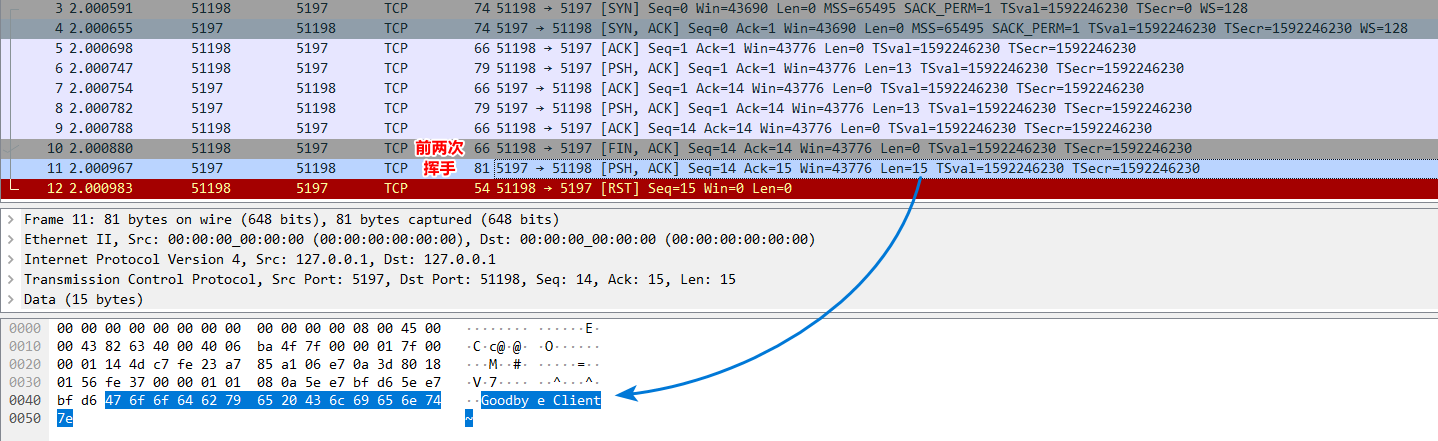

client 的应用层不仅接收不到最后的 good bye，client 在收到数据包后还会给 server 返回 RST 包直接断掉连接：

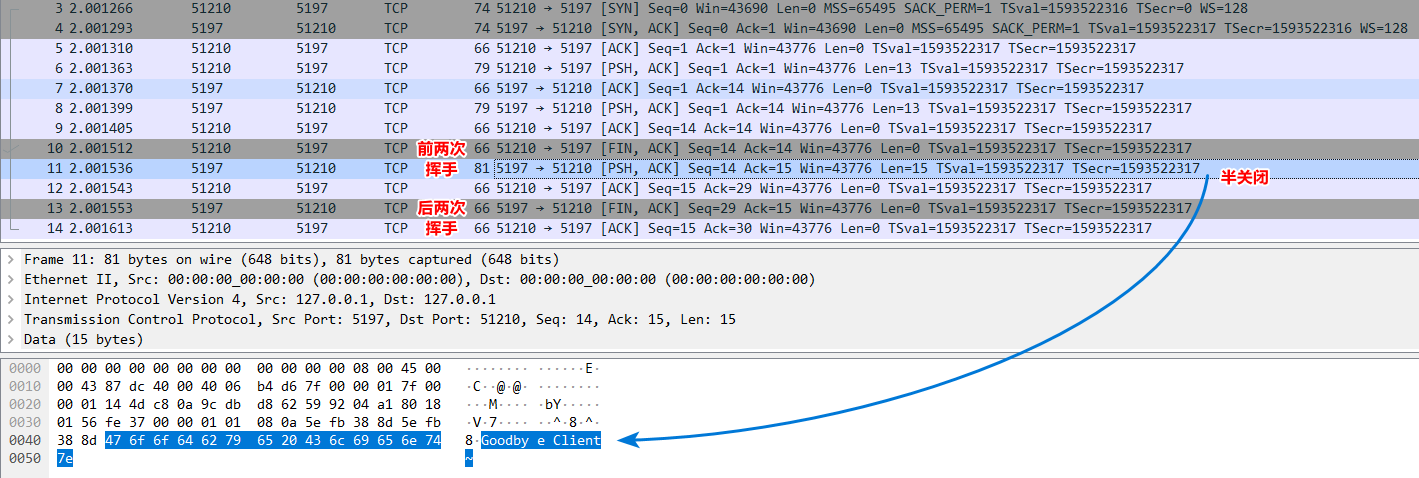

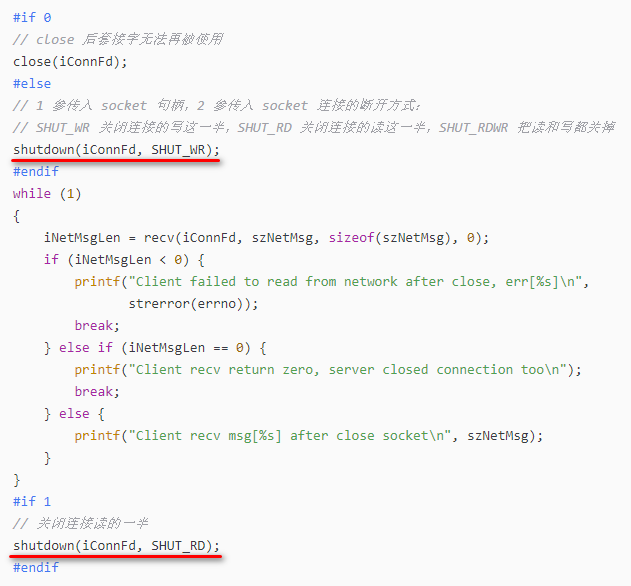

原因是 close 会把套接字标记为已关闭，关闭之后就不能再被应用层使用，也就是说不能再作为 recv 或 send 的第一个参数。为了能在 CLOSE_WAIT 阶段进行数据的收发，需要把 client 调用 close 改为调用 shutdown，在发送完数据后先关闭连接写的一半，接收完最后的数据再关闭连接读的一半：

TIME_WAIT

client 收到 server 的 FIN 后答复 ACK，并进入 TIME_WAIT 状态（这个 ACK 发到 server，server 就进入 CLOSED 状态）。TIME_WAIT 的时间长度是 2MSL。MSL（Maximum Segment Lifetime）是任何 IP 数据报能够在因特网中存活的最长时间，如果一个报文段发出后，经过 MSL 还没有来得及到达终点，就会被丢弃。关于为什么要设置 TIME_WAIT，从《UNIX 网络编程卷1：套接字联网 API》里找到了两点：

可靠地实现 TCP 全双工连接的终止：假设第四次挥手的报文段（ACK）没有到达 server，那么 server 将重发 FIN（重新进行第三次挥手），收到重发的 FIN 后，主动关闭连接的 client 的也需要重发 ACK；如果没有 TIME_WAIT 的等待时间，重发的 FIN 达到后，client 将回以 RST，导致连接异常终止。
允许老的重复分节在网络中消逝：我们关闭一个连接，过一段时间后在相同的 IP 地址和端口之间建立另一个连接；后一个连接称为前一个连接的化身，因为它们的地址和端口号都相同；TCP 必须防止来自某个连接的老的重复分在在该连接已终止后再出现，从而被误解成属于同一连接的某个新的化身；为了做到这一点，TCP 将不给处于 TIME_WAIT 状态的连接发起新的化身；既然 TIME_WAIT 状态的持续时间是 MSL 的 2 倍，这就足以让某个方向上的分组最多存活 MSL 秒即被丢弃，另一个方向的应答最多存活 MSL 秒也被丢弃。通过实施这个规则，我们就能保证每成功建立一个 TCP 连接时，来自该连接先前化身的老的重复分组都已在网络中消逝了。

在【网络编程】TCP socket 单机通信实验里，如果在短时间内连续启动服务端，可能出现端口绑定失败的情况，印证了第 2 点的说法：

MSL 在实现中的常用值是 30 秒、1 分钟或者 2 分钟，也就是一旦进入 TIME_WAIT 状态，就会有至少 1 分钟的时间，端口无法使用。另一方面，在 TIME_WAIT 状态，连接句柄是不会被释放的，只有转到 CLOSED 状态后才会。文件描述符的数量有限（一般是 1024 个），如果短时间内，有大量的处于 TIME_WAIT 状态的连接，会导致文件描述符耗尽，涉及到文件描述符的操作都会受到影响。在这一点上，CLOSE_WAIT 也是一样的，大量 CLOSE_WAIT 状态的连接同样会导致文件描述符耗尽。所以，最好让这两种状态尽快结束或者干脆不要进入。规避 TIME_WAIT 带来的影响的方式主要有两种：

让客户端先关闭连接

只有主动关闭连接的一方，才会进入 TIME_WAIT 状态。如果 client 先调用 close 接口，server 后调用，server 就不会进入 TIME_WAIT 状态。按照上面 CLOSE_WAIT 和 LAST_ACK 部分对代码的修改 —— 直到 recv 返回 0 才调用 close 接口，就可以实现让客户端先（主动）关闭连接，避免 server 进入 TIME_WAIT 状态。

设置端口可复用

如果屏蔽掉 CLOSE_WAIT 和 LAST_ACK 部分对代码的修改，允许 server 主动关闭连接进入 TIME_WAIT 状态，则可以设置 socket 的 SO_REUSEADDR（端口重用）属性，在 TIME_WAIT 时允许端口复用：

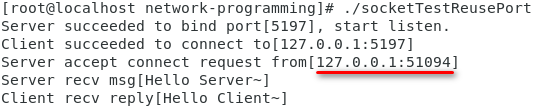

设置选项后，先运行一次程序，然后用 netstat 查看，server 处于 TIME_WAIT 状态：

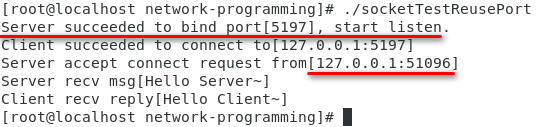

紧接着再次运行程序，server 绑定端口成功。第二次运行结束后，用 netstat 查看，有两个服务端的连接处于 TIME_WAIT 状态（在 TIME_WAIT 状态结束前用同一个端口又完成了一次消息通信）：

针对 TIME_WAIT，让客户端先关闭连接是比设置端口重用更好的一种方式，避免 server 进入 TIME_WAIT 状态可以让资源尽快释放。设置端口可重用也还有其他更大的用处。

完整代码

头文件

#include <stdio.h>
#include <unistd.h>
#include <errno.h>
#include <string.h>
#include <pthread.h>

#include <sys/types.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>

宏定义

#define LOCAL_IP_ADDR       "127.0.0.1"
#define SERVER_LISTEN_PORT  5197
#define NET_MSG_BUF_LEN     128
#define CLINET_SEND_MSG     "Hello Server~"
#define SERVER_SEND_MSG     "Hello Client~"
#define SERVER_SEND_BYE     "Goodbye Client~"

服务端线程入口函数

void* socketServer(void* param){
    int iRes = 0;
    int iLsnFd, iConnFd;
    int iReuse = 0;
    int iNetMsgLen = 0;
    socklen_t iSockAddrLen = 0;
    char szNetMsg[NET_MSG_BUF_LEN] = {0};
    struct sockaddr_in stLsnAddr;
    struct sockaddr_in stCliAddr;

    // 1 参指定协议族，AF_INET 对应 IPv4
    // 2 参指定套接字类型，SOCK_STREAM 对应 面向连接的流式套接字
    // 3 参指定协议类型，0 对应 TCP 协议
    iLsnFd = socket(AF_INET, SOCK_STREAM, 0);
    if (-1 == iLsnFd) {
        printf("Server failed to create socket, err[%s]\n",
               strerror(errno));
        return NULL;
    }

    // 设置端口复用要在 bind 端口之前进行，且所有使用同一端口的套接字都要设置可复用选项
    // 1 参传入 socket 句柄（监听句柄）
    // 2 参传入 socket 选项所在的协议层，SOL_SOCKET 表示在套接字级别上设置选项
    // 3 参传入选项名，设置端口可复用用选项名 SO_REUSEPORT
    // 4 参传入保存选项值的内存地址，设置端口可复用，选项值传 1
    // 5 参传入保存选项值的内存空间大小
    iReuse = 1;
    iRes = setsockopt(iLsnFd, SOL_SOCKET, SO_REUSEPORT, &iReuse, sizeof (iReuse));
    if (-1 == iRes) {
        printf("Server failed set reuse attr, err[%s]\n", strerror(errno));
        close(iLsnFd);
        return NULL;
    }

    // 填写监听地址，设置 s_addr = INADDR_ANY 表示监听所有网卡上对应的端口
    stLsnAddr.sin_family = AF_INET;
    stLsnAddr.sin_port = htons(SERVER_LISTEN_PORT);
    stLsnAddr.sin_addr.s_addr = INADDR_ANY;
    // 1 参传入 socket 句柄，2 参传入监听地址，3 参传入监听地址结构体的大小
    iRes = bind(iLsnFd, (struct sockaddr*)&stLsnAddr, sizeof(stLsnAddr));
    if (-1 == iRes) {
        printf("Server failed to bind port[%u], err[%s]\n",
               SERVER_LISTEN_PORT, strerror(errno));
        close(iLsnFd);
        return NULL;
    } else {
        printf("Server succeeded to bind port[%u], start listen.\n",
               SERVER_LISTEN_PORT);
    }

    // 1 参传入监听句柄，
    // 2 参设置已完成连接队列（已完成三次握手，未 accept 的连接）的长度
    iRes = listen(iLsnFd, 16);
    if (-1 == iRes) {
        printf("Server failed to listen port[%u], err[%s]\n",
               SERVER_LISTEN_PORT, strerror(errno));
        close(iLsnFd);
        return NULL;
    }

    iSockAddrLen = sizeof(stCliAddr);
    // 1 参传入监听句柄，2 传入地址结构体指针接收客户端地址，3 参传入地址结构体大小
    iConnFd = accept(iLsnFd, (struct sockaddr*)&stCliAddr, &iSockAddrLen);
    if (-1 == iConnFd) {
        printf("Server failed to accept connect request, err[%s]\n",
               strerror(errno));
        close(iLsnFd);
        return NULL;
    } else {
        printf("Server accept connect request from[%s:%u]\n",
               inet_ntoa(stCliAddr.sin_addr), ntohs(stCliAddr.sin_port));
    }

    // 1 参传已连接套接字描述符，2 参传缓冲区指针，3 参传缓冲区大小，
    // 4 参指定行为，默认为 0
    iNetMsgLen = recv(iConnFd, szNetMsg, sizeof(szNetMsg), 0);
    if (iNetMsgLen < 0) {
        printf("Server failed to read from network, err[%s]\n", strerror(errno));
        close(iConnFd);
        close(iLsnFd);
        return NULL;
    } else {
        printf("Server recv msg[%s]\n", szNetMsg);
    }

    // 1 参传已连接套接字的描述符，2 参传指向消息数据的指针
    // 3 参传消息长度，4 参指定行为，默认为 0
    iNetMsgLen = send(iConnFd, SERVER_SEND_MSG, strlen(SERVER_SEND_MSG), 0);
    if (iNetMsgLen < 0) {
        printf("Server failed to reply client, err[%s]\n", strerror(errno));
        close(iConnFd);
        close(iLsnFd);
        return NULL;
    }

    while (1) {
        iNetMsgLen = recv(iConnFd, szNetMsg, sizeof(szNetMsg), 0);
        if (iNetMsgLen < 0) {
            printf("Server failed to read from network, err[%s]\n", strerror(errno));
            break;
        } else if (iNetMsgLen == 0) {
            printf("Server recv return zero, client already closed connection\n");
            iNetMsgLen = send(iConnFd, SERVER_SEND_BYE, strlen(SERVER_SEND_BYE), 0);
            if (iNetMsgLen < 0) {
                printf("Server failed to say bye, err[%s]\n", strerror(errno));
            }
            break;
        }
    }

    close(iConnFd);
    close(iLsnFd);
    return NULL;
}

客户端线程入口函数

void* socketClient(void* param){
    int iRes = 0;
    int iConnFd;
    int iNetMsgLen = 0;
    char szNetMsg[NET_MSG_BUF_LEN] = {0};
    struct sockaddr_in stServAddr;

    iConnFd = socket(AF_INET, SOCK_STREAM, 0);
    if (-1 == iConnFd) {
        printf("Client failed to create socket, err[%s]\n", strerror(errno));

        return NULL;
    }

    // 填充目标地址结构体，指定协议族、目标端口、目标主机 IP 地址
    stServAddr.sin_family = AF_INET;
    stServAddr.sin_port = htons(SERVER_LISTEN_PORT);
    stServAddr.sin_addr.s_addr = inet_addr(LOCAL_IP_ADDR);
    // 1 参传套接字句柄，2 参传准备连接的目标地址结构体指针，3 参传地址结构体大小
    while (1) {
        iRes = connect(iConnFd, (struct sockaddr *)&stServAddr, sizeof(stServAddr));
        if (0 != iRes) {
            printf("Client failed to connect to[%s:%u], err[%s]\n",
                   LOCAL_IP_ADDR, SERVER_LISTEN_PORT, strerror(errno));
            sleep(2);
            continue;
        } else {
            printf("Client succeeded to connect to[%s:%u]\n",
                   LOCAL_IP_ADDR, SERVER_LISTEN_PORT);
            break;
        }
    }

    iNetMsgLen = send(iConnFd, CLINET_SEND_MSG, strlen(CLINET_SEND_MSG), 0);
    if (iNetMsgLen < 0) {
        printf("Client failed to send msg to server, err[%s]\n", strerror(errno));
        close(iConnFd);
        return NULL;
    }

    iNetMsgLen = recv(iConnFd, szNetMsg, sizeof(szNetMsg), 0);
    if (iNetMsgLen < 0) {
        printf("Client failed to read from network, err[%s]\n", strerror(errno));
        close(iConnFd);
        return NULL;
    } else {
        printf("Client recv reply[%s]\n", szNetMsg);
    }

    #if 0
    // close 后套接字无法再被使用
    close(iConnFd);
    #else
    // 1 参传入 socket 句柄，2 参传入 socket 连接的断开方式：
    // SHUT_WR 关闭连接的写这一半，SHUT_RD 关闭连接的读这一半，SHUT_RDWR 把读和写都关掉
    shutdown(iConnFd, SHUT_WR);
    #endif
    while (1)
    {
        iNetMsgLen = recv(iConnFd, szNetMsg, sizeof(szNetMsg), 0);
        if (iNetMsgLen < 0) {
            printf("Client failed to read from network after close, err[%s]\n",
                   strerror(errno));
            break;
        } else if (iNetMsgLen == 0) {
            printf("Client recv return zero, server closed connection too\n");
            break;
        } else {
            printf("Client recv msg[%s] after close socket\n", szNetMsg);
        }
    }
    #if 1
    // 关闭连接读的一半
    shutdown(iConnFd, SHUT_RD);
    #endif

    return NULL;
}

主函数

int main(){

    // 线程 ID，实质是 unsigned long 类型整数
    pthread_t thdServer = 1;
    pthread_t thdClient = 2;

    // 1 参传线程 ID，2 参传线程属性，3 参指定线程入口函数，4 参指定传给入口函数的参数
    pthread_create(&thdServer, NULL, socketServer, NULL);
    pthread_create(&thdClient, NULL, socketClient, NULL);

    // 1 参传入线程 ID，2 参用于接收线程入口函数的返回值，不需要返回值则置 NULL
    pthread_join(thdServer, NULL);
    pthread_join(thdClient, NULL);
    return 0;
}
