对标AD9268，双通道16位模数转换器SC1269智能天线系统应用方案

智能天线系统的核心是其内置的多个天线单元和复杂的信号处理系统，这些天线单元能够同时发射和接收多个信号。通过先进的算法优化，智能天线能够精确控制每个信号的相位和幅度，从而在空间中形成特定的波束。这种波束具有高度的指向性，可以精准地指向特定的用户或设备，有效减少信号间的干扰，提高信号质量。

同时，智能天线还能根据环境变化和用户分布，自动调整波束的形状和方向，确保通信的稳定性和可靠性。这种自适应能力，使得智能天线系统在复杂多变的通信环境中，始终能够保持最佳的工作状态。在高速AD采集设计中，该方案推荐使用双通道16位125MSPS模数转换器SC1269，该芯片将高速率、高分辨率和小封装的独特结合，能够节省PCB面积，因此非常适合本系统高速多通道ADC的应用。

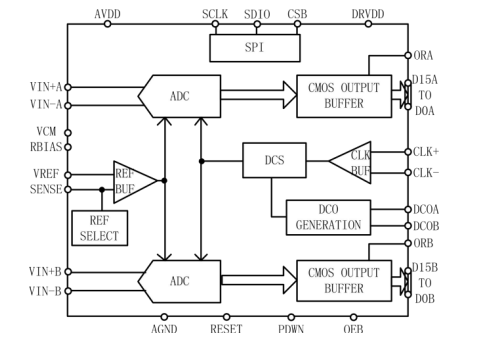

该SC1269产品采用多级差分流水线架构，内置输出纠错逻辑，在 125MSPS数据速率时可提供16位精度，并保证在整个工作温度范围内无失码。器件内置多种功能特性，可使器件的灵活性达到最佳、系统成本最低，例如生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口 (SPI) 输入的用户自定义测试码。

主要性能：

• 1.8V模拟供电

• 1.8V数字输出供电

• 低功耗：495mW(125MSPS)

• 信噪比(SNR)：76dBFS(fin=30.5MHz@125MSPS)

• 无杂散动态范围(SFDR)：77dBc(fin=30.5MHz@125MSPS)

• 片内基准电压源和采样保持电路

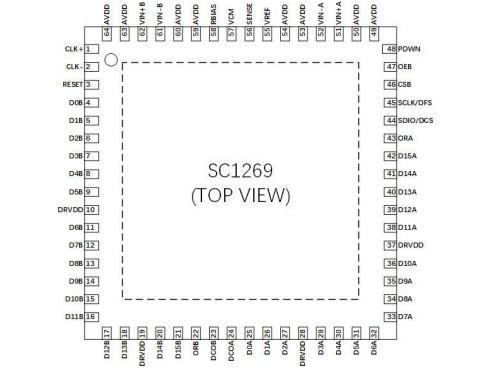

• QFN-64封装9mm×9mm
