国芯思辰|适用于有源滤波器的放大器SC760x，兼容THS4551/THS4552

有源滤波，是由RC元件与运算放大器组成的滤波器，其功能是让一定频率范围内的信号通过，抑制或急剧衰减此频率范围以外的信号。该仪器主要的器件放大器，其高增益、高输入阻抗和低输出阻抗的特性，能够提升滤波器的滤波性能，实现多种滤波功能，还能增强电路稳定性。

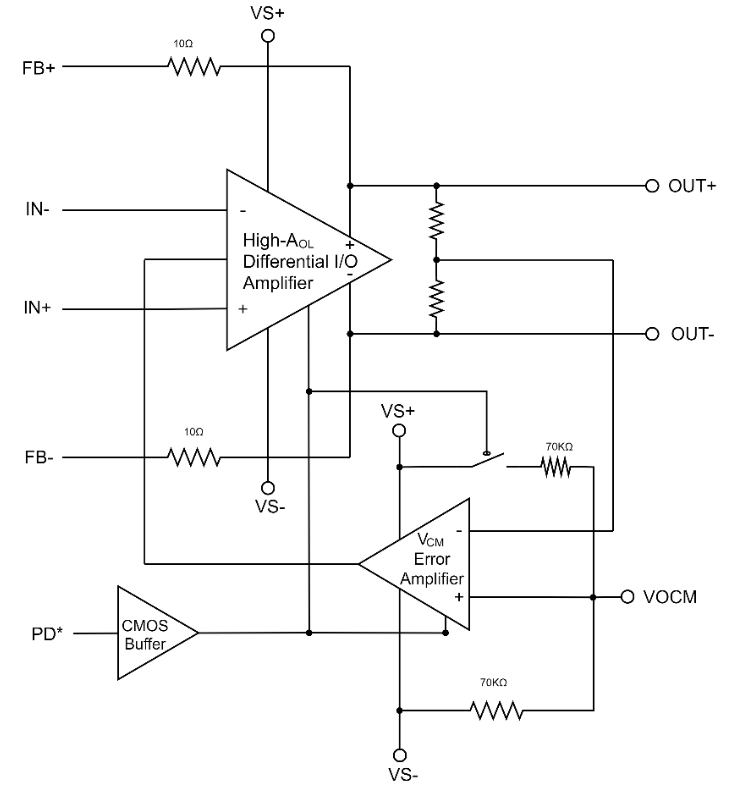

国产SC760x是一款单/双通道、低噪声、高精度、150MHz全差分放大器，适用于差分有源滤波器应用，具有轨到轨输出、宽输出共模控制等特点。也可以与各种高精度模数转换器配合使用，提供出色的信噪比(SNR)与无杂散动态范围(SFDR)。

由于其负电源轨输入(NRI)特性，它可以用于将直流耦合、以接地为中心的源信号连接到单电源差分输入ADC。超低的直流误差和漂移性能能够满足16至20位逐次逼近寄存器(SAR)的输入要求。宽范围输出共模控制可支持1.8V至5V电源供电ADC，满足ADC的0.7V至3.0V以上的共模输入要求。其主要性能如下：

• 带宽：150MHz(G=1V/V)

• 差分输出压摆率：210V/µs

• 增益带宽积：135MHz

• 负电源轨输入(NRI)

• 轨到轨输出(RRO)

• 宽输出共模控制范围

• 单电源工作电压范围：2.7V至5.5V

• 电源功耗：7.8mA/CH(5V)

• 25°C输入失调电压：±100µV(典型值)

• 输入失调电压温漂：±1.0µV/°C(典型值)

• 差分输入电压噪声：4.1nV/√Hz

• 2次谐波：-120dBc@2VPP、100kHz

• 3次谐波：-123dBc@2VPP、100kHz

• 4V阶跃，精度达到0.01%的建立时间小于150nS

• 18位建立时间：4V阶跃，小于600ns

• Pin to Pin兼容THS4551/THS4552，可替代ADA4940
