国芯思辰|国产多通道同步采样24位模数转换器替换ADS131E0X系列电池测试系统解决方案

电池检测系统主要用于锂电池功能性、安全性及可靠性检测，包括锂电池组充放电检测、BMS检测、锂电池组EOL检测及工况模拟检测等。得益于新能源汽车市场的蓬勃发展和储能技术的广泛应用，电池检测系统需求量提出了更高的需求，而模数转换器是电池测试设备较为核心的部件，本文主要介绍国产24位模数转换器替换ADS131E0X系列在电池测试系统的解决方案。

该国产多通道同步采样的24位Δ-Σ模数转换器内置了可编程增益放大器、内部基准和板载振荡器。凭借ADC的宽动态范围、可扩展数据传输速率以及内部故障检测监测计，受到了工业电源监测和保护以及测试和测量应用的青睐。真正的高阻抗输入支持该国产模数转换器直接与电阻分压器网络或电压互感器相连以测量线路电压或与电流互感器或罗戈夫斯基线圈相连来测量电流。芯片的高集成度和出色的性能，可在降低尺寸、功耗和总体成本，创建可升级的工业用电源系统。

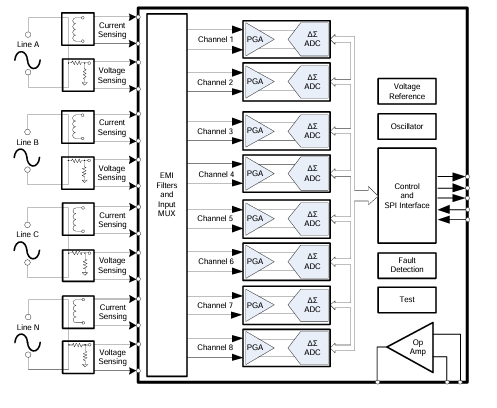

简化电路原理图

该模数转换器在每通道上有一个灵活输入多路复用器，此多路复用器被独立连接至内部生成信号以实现测试、温度和故障检测。故障检测可以在器件内部执行，此器件使用集成的带有受数模转换器控制的触发电平的比较器。芯片特征如下：

• 四/六/八路差分模数转换器输入

• 动态范围：1kSPS时为120dB；串扰：-125dB；总谐波失真：50Hz和60Hz时为-108dB

• 单极电源范围：模拟电源3V至5V，数字电源1.8V至3.6V

• 低功耗：每通道2.3mW

• 数据速率：0.25,0.5,1,2,4,8,16,32和64kSPS

• 可编程增益：1、2、3、4、6、8、12和24

• 故障检测和器件测试功能

• SPITM数据接口和四个通用输入输出接口

• 卓越的ESD能力

• 封装：QFP-64、BGA-64

• 工作温度范围：-40°C至+105°C
