国芯思辰|适用于电动工具/马达驱动的80V 2.5A全桥驱动电路AiP2180

用于驱动全桥电路的集成电路芯片在许多需要控制电机、功率放大器等应用中能够提供足够的电流和电压来驱动大功率的开关管，以满足不同负载的需求。并且支持多种控制方式，如 PWM 控制、相位控制等，以实现对负载的灵活控制。

国产AiP2180是一款高速中压全桥驱动电路。该电路主要用于驱动中压功率器件，如N型MOSFET或IGBT等，电路内置可调死区控制，可以调节驱动效率，支持独立的外部关断控制，并具有VCC欠压保护功能的特点，可用于无刷电机驱动、全桥供电系统，电动车电池管理等应用。

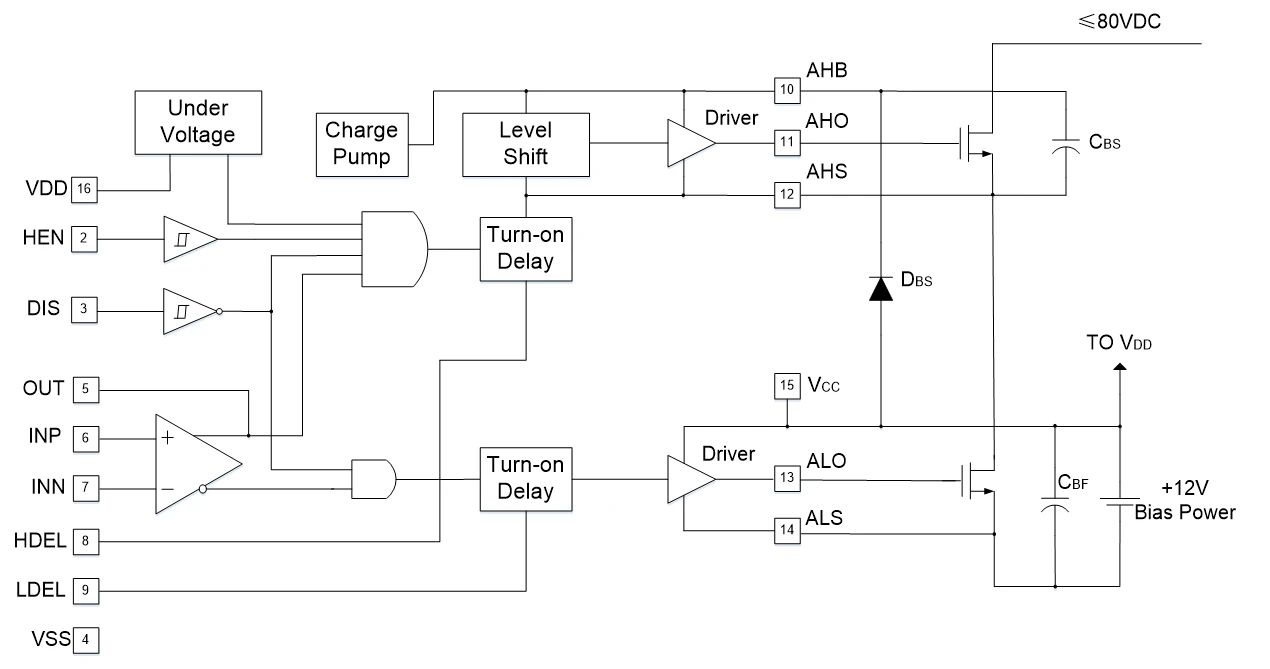

AiP2180功能框图

全桥驱动电路AiP2180主要特点：

• 宽电压输入范围，支持5V～15V电平输入

• 内部电荷泵升压最高达95V

• 支持独立外部关断控制

• 最快工作频率1MHz

• 输出上升下降时间可达10ns（负载1000pF）

• 死区时间可编辑

• 集成欠压保护

• 输出峰值电流：±2.6A

• 封装形式：SOP20/DIP20

80V 2.5A高速全桥驱动电路AiP2180以其应用简便、稳定高效的特点，可广泛应用于电动自行车、电动工具等一系列电机驱动领域。该芯片保护功能齐全：具备过流、过压、过热、欠压锁定等多种保护功能，提高了电路的可靠性和稳定性。
