国芯思辰|八通道24位ADC软硬件替换ADS1278压力传感器解决方案

压力传感器主要用于测量液体与气体的压强，在工作时将压力转换为电信号输出。压力传感器组成部分是敏感元件和转换器件，其中敏感元件是指传感器中能够直接感受或响应被测量的部分，然后由传感器中将敏感元件感受或响应的被测量的应变转换成适于传输或测量的电信号部分，即模数转换器。

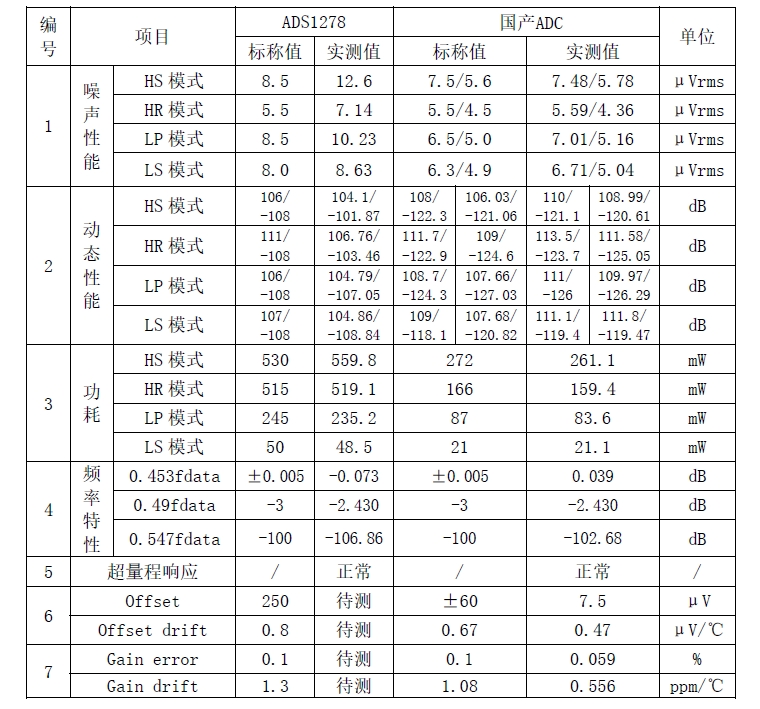

模数转换器在压力传感器中应用最重要的参数是转换的精度，转换器能够准确输出的数字信号的位数越多，转换器的性能越好。方案推荐使用国芯思辰八通道24位模数转换器，能软硬件100%替换ADS1278，其功能替换具体如下图所示：

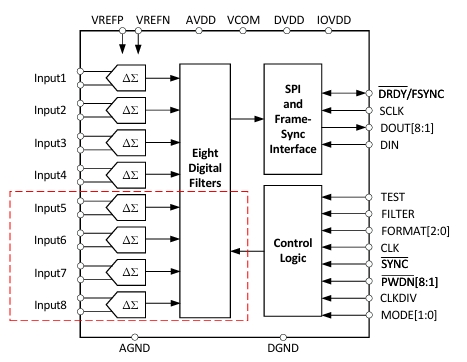

该国产模数转换器使用高阶多比特Delta-sigma调制器，将带内噪声整形后通过片上数字抽取滤波器滤除，从而获得了非常低的带内噪声功率。芯片可选择两种片内数字滤波器：高带宽FIR滤波器，有效带宽达到了奈奎斯特带宽的90.6%，同时带内纹波小于±0.005dB；低延迟SINC滤波器，可在6个周期内产生稳定的数据输出，且有更优的噪声性能。

该芯片直接使用PIN脚控制，无需编译寄存器，便于开发人员使用。它使用高阶多比特Delta-sigma调制器，将带内噪声整形后通过片上数字抽取滤波器滤除，从而获得了非常低的带内噪声功率。其特性如下：

• 8通道同步采样，数据速率可达144kSps

• 高带宽FIR滤波器与低延迟SINC滤波器可选

• 低功耗：HS模式：34.0mW/通道；

HR模式：20.8mW/通道；

LP 模式：10.9mW/通道；

LS 模式：2.7mW/通道；

• 轨到轨输入共模电平

• 共模抑制比：116dB

• 模拟电源5V；数字电源1.8V

• IO 电源：1.8V~3.3V

• SPI或帧同步接口，支持菊花链模式

• ESD等级：HBM±2kV，CDM±2kV；Latch-up ±600mA

• 工作温度范围：-40°C至+85°C
