0前言

PolySpace测试技术始于1996年，当时欧洲亚丽安娜501火箭由于飞行计算机软件运行错误而导致主/辅计算机全部停机并在飞行升空后爆炸，为此，法国国家计算机与控制研究所、欧洲航天局组织专门的力量研制以抽象解释技术（Abstract Interpretation techniques）为理论基础的新一代软件验证/测试工具—PolySpace，并在亚丽安娜502上得到成功的应用。1999年由法国国家计算机与控制研究所、欧洲航天局共同成立PolySpace Technology公司，将PolySpace产品正式商业化，并且在国内外军用项目上得到广泛应用。PolySpace是世界上首家自动检测嵌入式软件运行错误的工业化工具,是新一代的软件测试工具。
　　2007年4月25日，PolySpace正式宣布被Mathworks收购，成为MathWorks产品家族的一员, 其作用原理：简单来说，Polyspace是基于抽象解释原理的代码级静态分析和验证工具。Polyspace由Bug Finder和Code Prover组成。Bug Finder使用语义分析的方法查找代码中的运行时错误、并发问题、安全漏洞和其他缺陷。Polyspace Code Prover使用抽象解释法证明源代码中不存在溢出、被零除、数组访问越界等运行时错误。

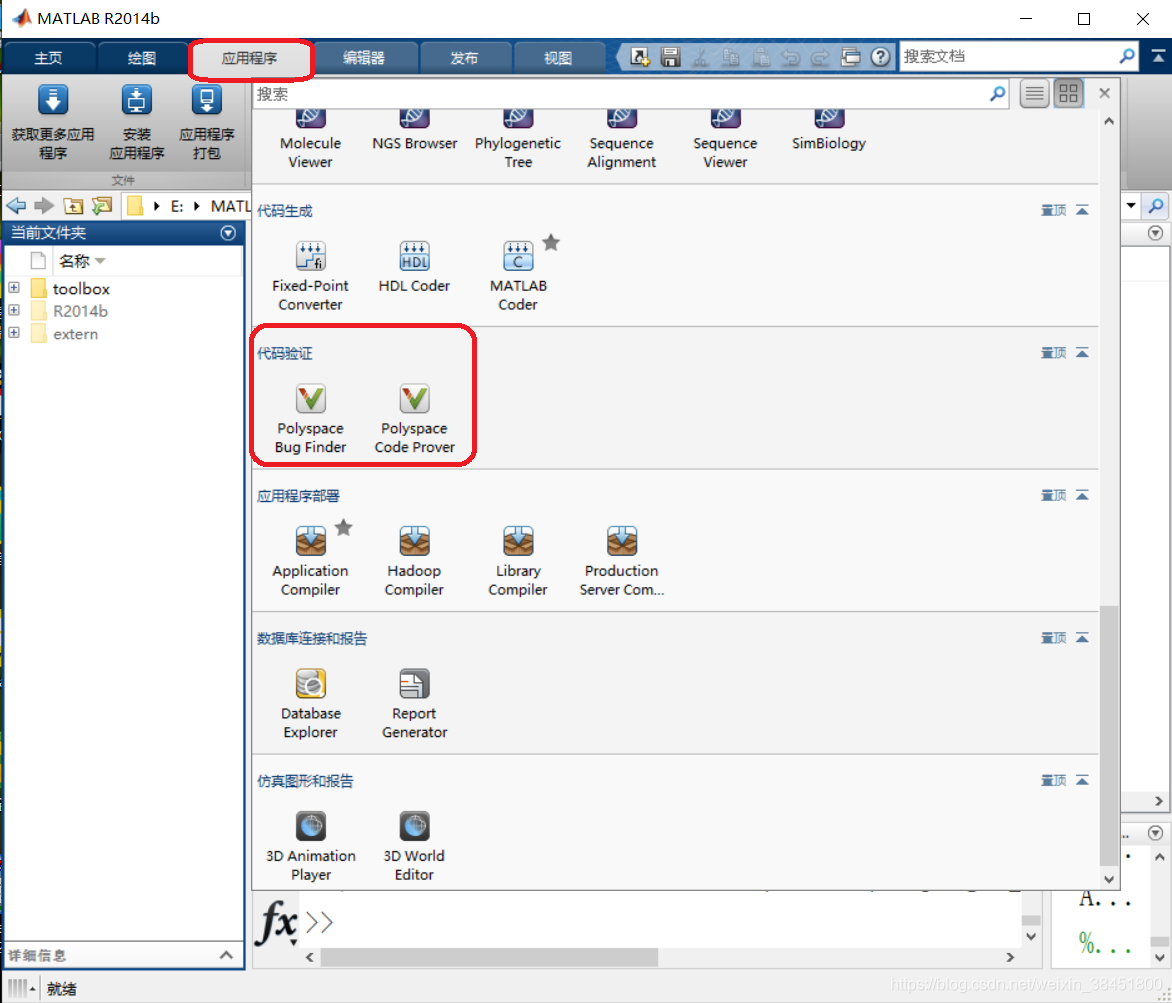

在这里插入图片描述
图1

１解决的问题

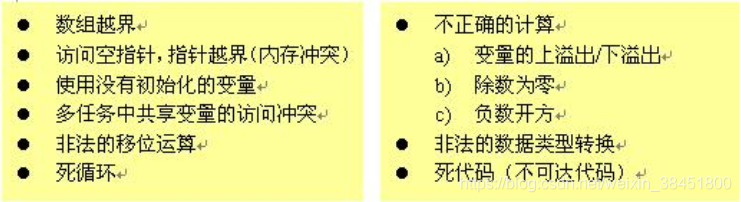

PolySpace解决的是Run-time Errors（运行时错误），其实就是帮忙发现代码自身存在的错误。具体到C语言来说，检测的错误主要是：
在这里插入图片描述
图2
　　从技术上来讲，只要是C代码和C++代码，PolySpace都可以拿来用。但根据经验和PolySpace的特点，用在以下类型的代码上效果发挥最佳：嵌入式C代码、算法类型的，即运算多，典型的如TI DSP平台上的程序、Vxworks平台的控制类程序等；在通讯类、界面类的代码上效果则一般。

２入门操作

首先，申明一下，本文只是讲Polyspace Bug Finder的入门操作，Code Prover类似。并且，通过SIMULLINK建模自动生成代码，然后静态分析C代码。

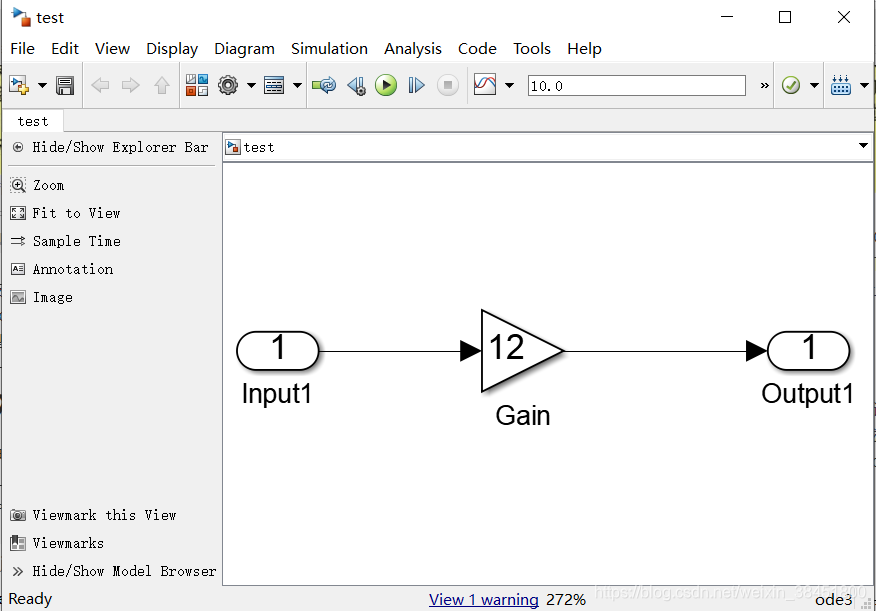

2.1 建模

在这里插入图片描述
图3

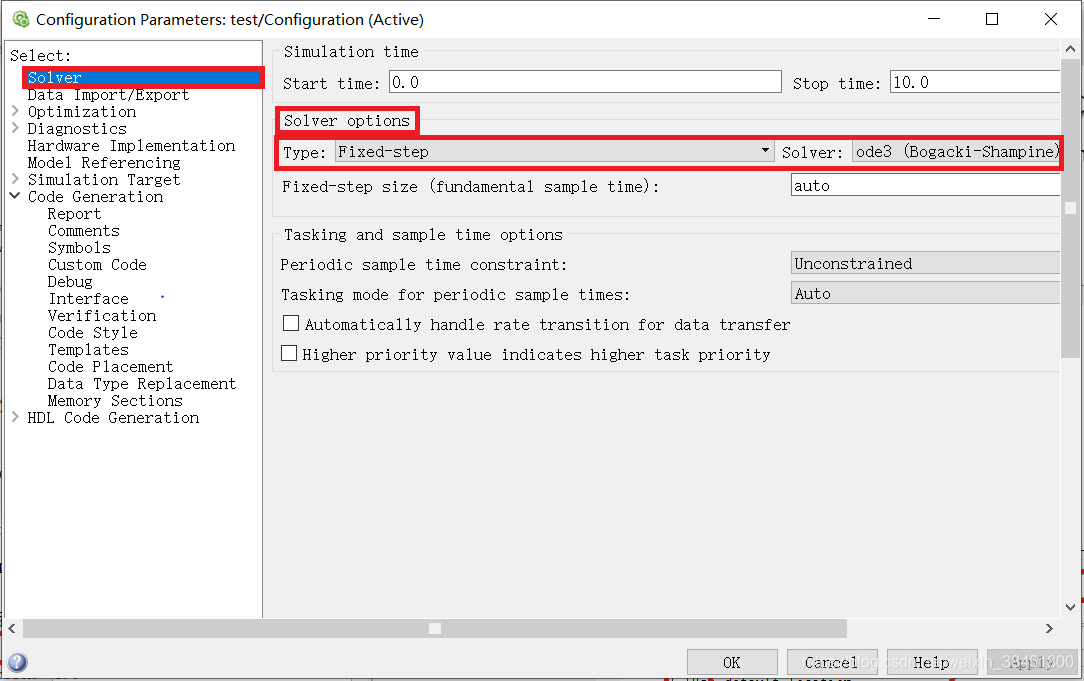

2.2 生成代码参数配置

在这里插入图片描述
图4

图5

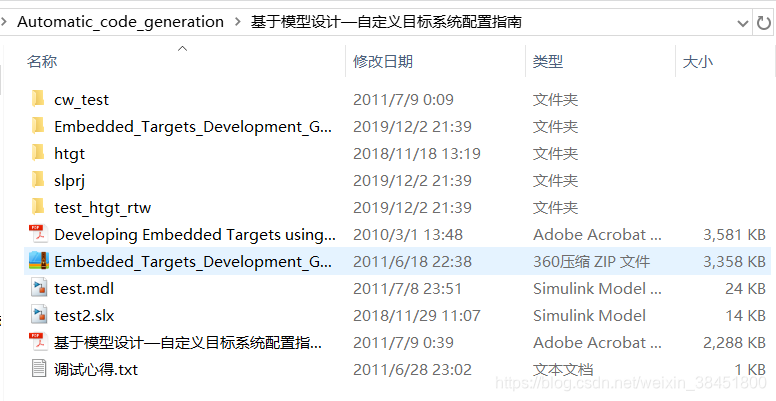

生成代码文件夹：
在这里插入图片描述
图6

（备注： 基于模型设计—自定义目标系统配置指南链接：https://pan.baidu.com/s/1ym_OkoRet_bMrQIO6uokYA 提取码：f4y6）

2.3 建立Polyspace工程代入C语言

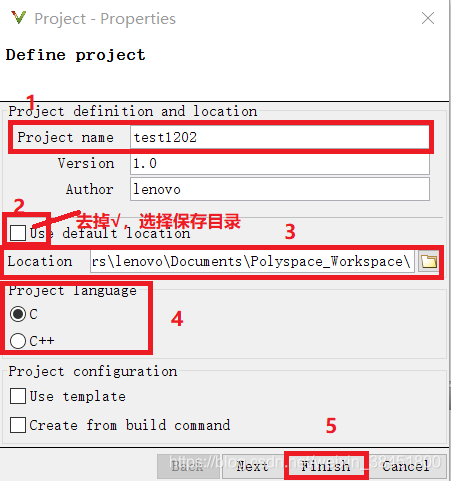

File——>New Project（Ctrol+N）——>
在这里插入图片描述
图7

2.4 导入.h和.c文件，C语言规范以及配置分析参数

在这里插入图片描述
图8

2.5 根据错误提示查找Help，修改模型重新Polyspace静态分析

经Polyspace分析后的代码结果以不同颜色表:

绿色： 代表为安全代码，无需花过多精力审查；

红色： 代码问题代码，需要立刻解决；

灰色： 代表不可达代码，需要审查是设计错误还是有意为之；

橙色： 代表有风险代码，需要重点审查。

另外还可以设定编码规范(如MISRA)和自定义代码风格，违反之处以紫色显示；同时可以看到代码变量随控制流的数据范围变化情况，快速查找和定位问题原因。

3 Polyspace静态分析的局限性

PolySpace最大的局限性在于：分析速度慢。通常情况下，在配置比较高（CPU:3G Memory: >1G）的PC上，完整的分析1000行代码，平均需要15分钟。根据多年来和客户打交道的经验，客户普遍抱怨分析速度太慢。

4 Polyspace静态分析的建议

（1） 每个工具都有自身的优缺点。我们使用工具，和交朋友一样，要看的是其有什么优点，以及如何避开其不足，而不是紧盯其一个小缺点。

（2） PolySpace本身面向的就是高可靠性的市场，所以PolySpace对代码要求比较严格。在使用之前，如果代码不太规范，可能要对代码做一点修改，但都是通过配置的方式，不是直接去代码文件中修改。

（3） 建议程序员去使用PolySpace，因为它不仅可以帮助你发现错误，更重要的是，长期使用，会提高你的编程能力，让你明白什么样的写法是安全可靠的，什么样的写法是危险的，受益匪浅啊。

5 Polyspace在汽车行业应用

以汽车行业为例，已发生的多次召回事件经分析是因为软件缺陷尤其是运行时错误（run-time error）造成的。所谓的运行时错误，是指在通常的调试过程中需要程序运行起来之后才可能显现的错误，如指针越界、数据溢出等。换句话说，如果测试用例没有覆盖到特定的输入条件时，这些问题可能就没有机会被发现。

5.2 Windows平台下调试运行时错误发生的案例

在这里插入图片描述
　　除汽车行业以外，航空航天、铁路、医疗等所谓高完整性系统行业，嵌入式软件往往承载着系统大部分重要功能的实现，一旦发生问题会带来异常严重的后果。软件的静态分析作为动态功能测试的重要补充，在这些行业应用非常广泛。
　　Polyspace所采用的静态分析方法是抽象解释，是软件形式化验证方法(Formal Verification)的一种，它在处理复杂的计算问题或模型的过程中通过对问题进行近似抽象，取出其中的关键部分进行分析，从而减少问题的复杂程度。
