【二次开发】CityMaker常见分析——地形编辑

**

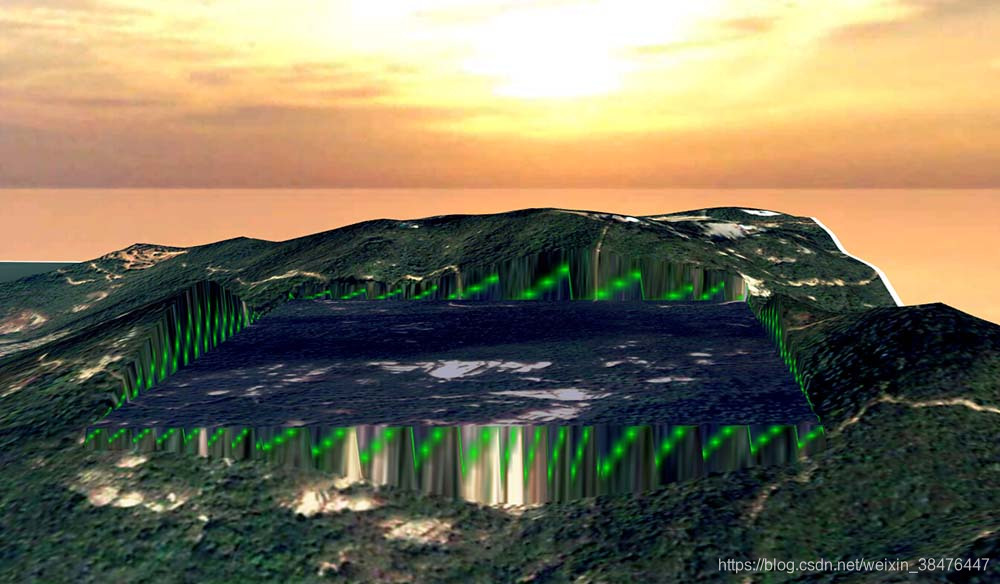

地形编辑

**

一：技术原理：

地形编辑主要针对TED数据进行高度重绘，可以实现实时对地形进行修改。
地形编辑主要分为两步：绘制编辑范围，设置高程替代形式，进行地形编辑。

二：实现瓦片挖洞：

1. .Net代码

private void tileholeanalysis()
{
    AxRenderControl rendercontrol=getRenderControl();//获取控件
	IGeometryFactory geoFactory = new GeometryFactory();

    //创建面要素，作为挖洞范围
    IPolygon fde_polygon = (IPolygon)geoFactory.CreateGeometry(gviGeometryType.gviGeometryPolygon,
                           gviVertexAttribute.gviVertexAttributeZ);
    fde_polygon.SpatialCRS = crs as ISpatialCRS;//定义面坐标系（保证创建的面与瓦片数据坐标相通）

    //定义范围坐标
    IPoint fde_point = (IPoint)geoFactory.CreateGeometry(gviGeometryType.gviGeometryPoint,
                           gviVertexAttribute.gviVertexAttributeZ); //创建点
    fde_point.SetCoords(15527.52, 35748.21, 5.2, 0, 0);
    fde_polygon.ExteriorRing.AppendPoint(fde_point);
    fde_point.SetCoords(15567.42, 35684.12, 5.2, 0, 0);
    fde_polygon.ExteriorRing.AppendPoint(fde_point);
    fde_point.SetCoords(15604.36, 35708.22, 5.2, 0, 0);
    fde_polygon.ExteriorRing.AppendPoint(fde_point);
    fde_point.SetCoords(15562.71, 35771.03, 5.2, 0, 0);
    fde_polygon.ExteriorRing.AppendPoint(fde_point);
    fde_polygon.Close ();

	//瓦片挖洞
	I3DTileHole hole = rendercontrol.ObjectManager.Create3DTileHole(fde_polygon, System.Guid.Empty);
}

---

2. JS代码

function tileholeanalysis()
{
    var __g=document.getElementById("__g");//获取控件
    var geoFactory = __g.geometryFactory;

    //创建面要素，作为挖洞范围
    var fde_polygon = geoFactory.createGeometry(gviGeometryType.gviGeometryPolygon,
            gviVertexAttribute.gviVertexAttributeZ);

    //定义范围坐标
    var fde_point = geoFactory.createGeometry(gviGeometryType.gviGeometryPoint,
            gviVertexAttribute.gviVertexAttributeZ); //创建点
    fde_point.setCoords(15527.52, 35748.21, 5.2, 0, 0);
    fde_polygon.exteriorRing.appendPoint(fde_point);
    fde_point.setCoords(15567.42, 35684.12, 5.2, 0, 0);
    fde_polygon.exteriorRing.appendPoint(fde_point);
    fde_point.setCoords(15604.36, 35708.22, 5.2, 0, 0);
    fde_polygon.exteriorRing.appendPoint(fde_point);
    fde_point.setCoords(15562.71, 35771.03, 5.2, 0, 0);
    fde_polygon.exteriorRing.appendPoint(fde_point);
    fde_polygon.close ();

    //瓦片挖洞
    var hole = __g.objectManager.create3DTileHole(fde_polygon, __rootId);
}

三：注意事项

1、瓦片挖洞仅支持瓦片数据
2、挖洞面必须闭合，推荐在挖洞前调用close方法手动闭合。
3、挖洞面需要与瓦片数据有相同的坐标系。
4、更多示例请参考SDK中级篇TileHole。
