西门子PLC 模拟工件处理计数控制实现

目录

1. 控制要求
2. 场景示意图
3. 控制程序
4. 程序分析
5. 小结

---

控制要求

1.模拟设计输送带运输10材料，通过光电实现计数，当传送带上材料少于5时指示灯为绿灯，大于5时为黄灯，当传送带材料大于10件延时5秒后停止输送机。

2.入口光电与出口光电计数条件相互关联，通过入口光电计数+1，通过出口光电计数-1，入口光电积压超过10件或触发过载与停止按钮设备停止运行。

场景示意图

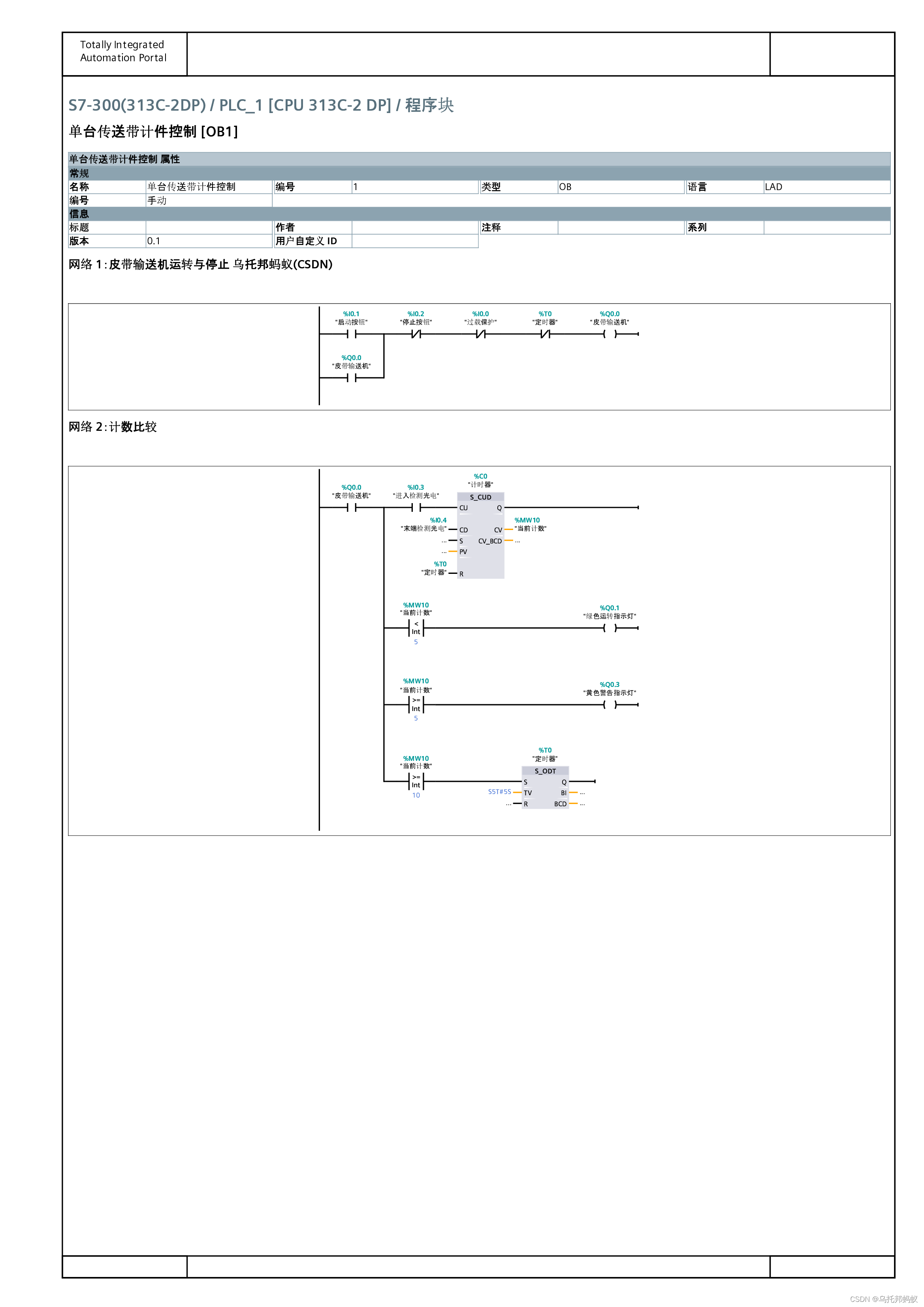

控制程序

程序分析

1.设备通电后，按下启动按钮传送带电机运转，运行过程如出现触发停止按钮货过载保护后设备马上停止。

2.运转过程中物料通过I0.3检测光电后进行计数+1，到达末端光电后计数-1。

3.MW10值实时记录计数器变化，小于5时亮绿灯，大于5时亮黄灯，等于10时延时5秒停止运转。

小结

-----------------------------
