基恩士PLC编程小技巧五：输入输出切换成XY显示

一、问题点

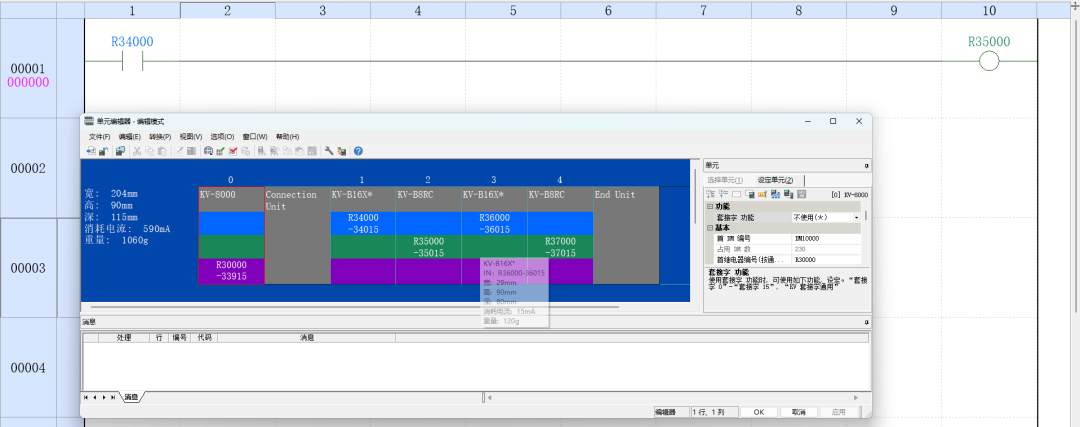

      初学者在接触基恩士PLC的时候都会遇到一个问题，基恩士PLC信号类型标识不同于西门子及三菱PLC。西门子IO输入输出使用字母“I”标识输入信号”，字母“Q”标识输出信号，三菱PLC采用字母“X”标识输入信号，字母“Y”标识输出信号，而基恩士则采用“R+数字地址”的方式，不做输入/输出信号的区分，这给刚刚接触基恩士PLC的新手会造成一定的困扰。

 二、设置步骤

实际上基恩士PLC与三菱PLC一样，是可以做到使用字母“X”“Y”来区分输入/输出的，但是需要在系统内进行一些简单设定，接下来我们就来讲一下如何操作：

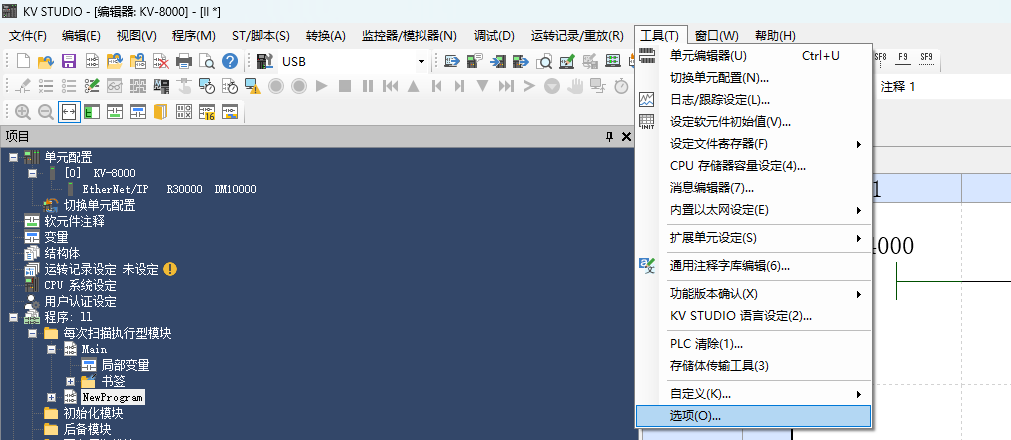

步骤1.工具栏→工具→选项

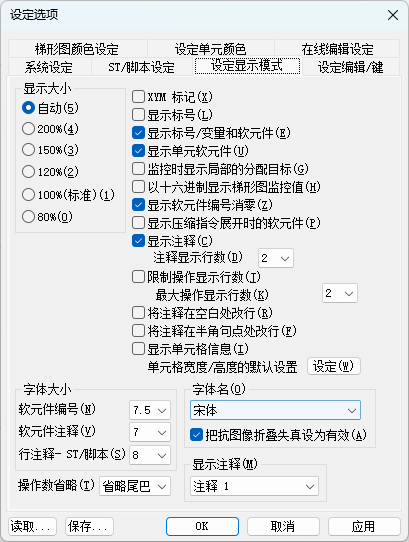

步骤2.设置选项→设定显示模式

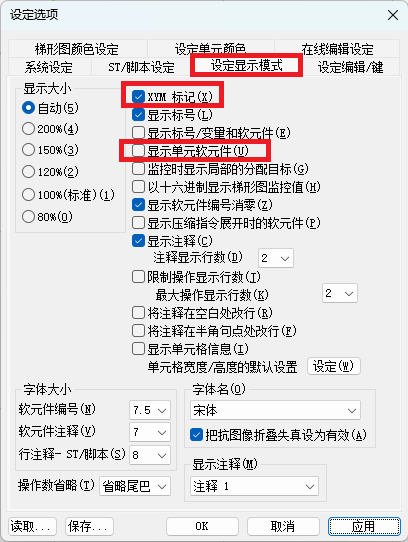

步骤3.勾选XYM标记→取消勾选显示单元软原件

 三、效果演示

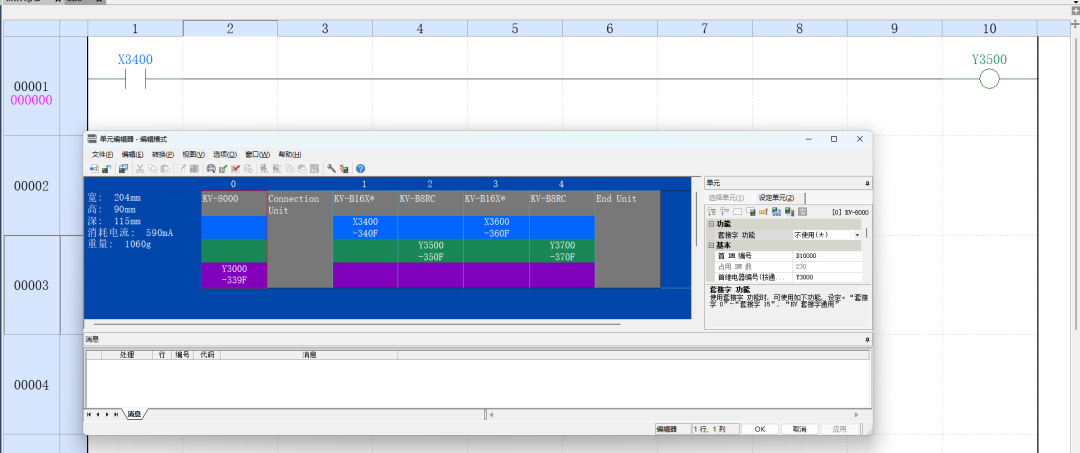

经过以上设置，输入输出信号已经分别使用字母“X”“Y”来标识了，详见下图：
