PiXYZStudio：Revit 模型轻量化

一、PiXYZStudio介绍

PiXYZ STUDIO是一个独特的三维数据准备工具，提供了最好的类Tessellator，使CAD数据转换从行业领先的解决方案(Catia, NX, SolidWorks…)到轻量级，优化网格。PiXYZ STUDIO的交互式图形用户界面提供了大量的特性和算法。它还嵌入了一个Python API，允许高级用户创建强大的脚本来自动化复杂的数据准备任务和插件。PiXYZ STUDIO帮助公司和3D用户在任何可视化场景中重用他们的CAD数据。

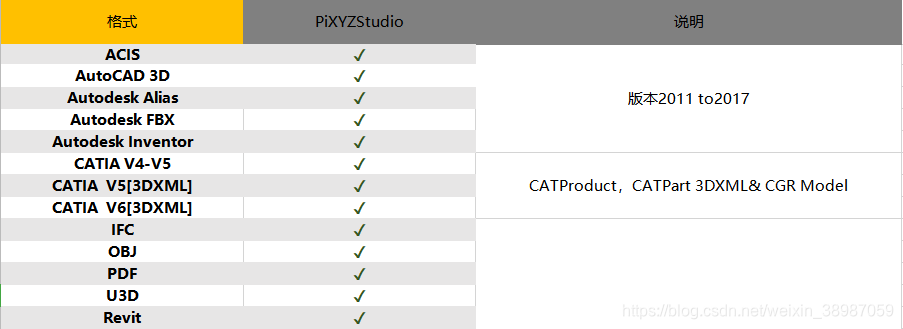

二、PiXYZStudio支持模型导入

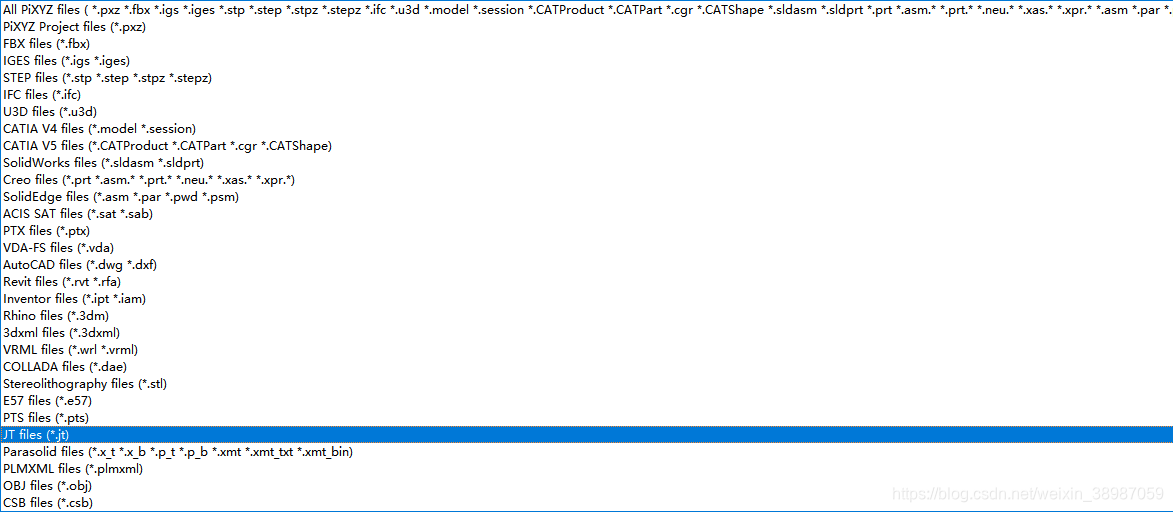

ps：（支持的格式比较多，偷个懒直接截图工具里面的(●ˇ∀ˇ●)）

三、PiXYZStudio安装

1. 首先去官网下载PiXYZStudio，并注册账号。PiXYZ官网：https://www.pixyz-software.com
2. 激活证书官网上有说明，傻瓜式激活。（ps：可以免费体验7天）

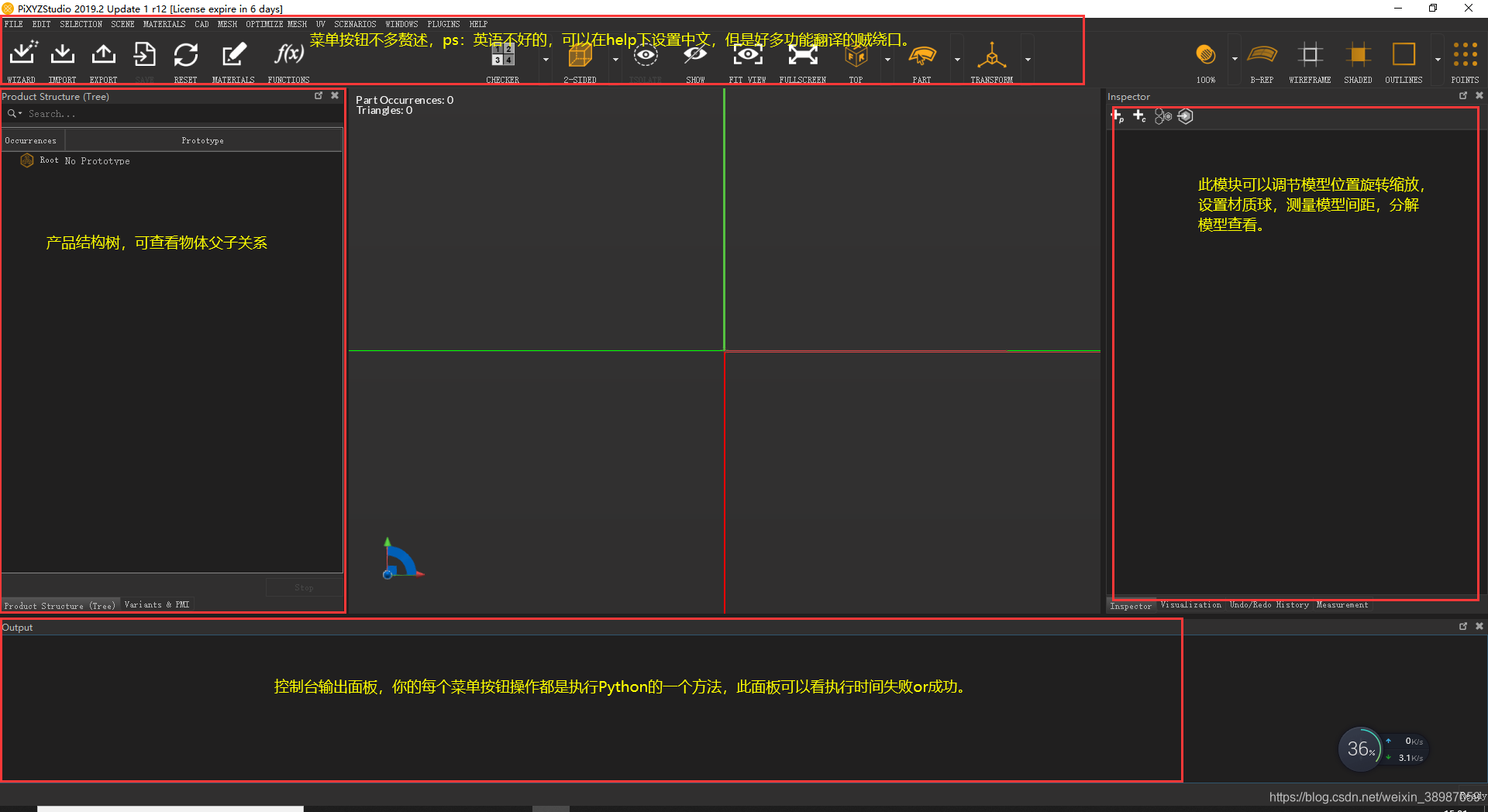

四、PiXYZStudio窗口介绍

五、PiXYZStudio之Revit轻量化处理

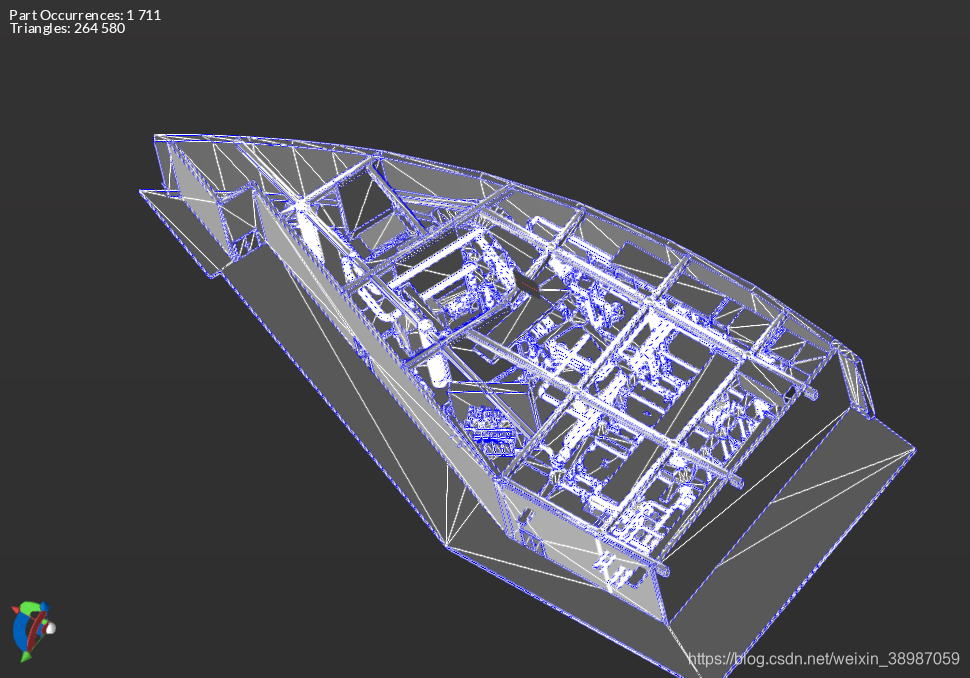

优化前模型面数：

轻量化流程：

1. 使用 MESH 菜单下的 deletePatches功能（删除镶嵌细分）
2. 使用 OPTIMIZE MESH 菜单下的 Decimate功能 ,通过删除一些顶点减少多边形数量（ps：里面的删除等级，根据需求定）
3. 使用 OPTIMIZE MESH 菜单下的 hiddenRemoval 功能 （隐藏删除），（ps：听闻说底层算法是通过相机一层层扫描物体，相机扫描不到的隐藏删除）
4. 使用 PLUGINS 菜单的GenerateProxy 下面的proxyMeshWithTextures功能（代理网格）对于网格面数过多的模型PiXYZStudio可以生成一个代理模型，可以大大优化模型面数。
5. PiXYZ也支持LOD技术。

优化后模型面数：
