C#西门子S7 协议通过偏移量的方式读写PLC DB块

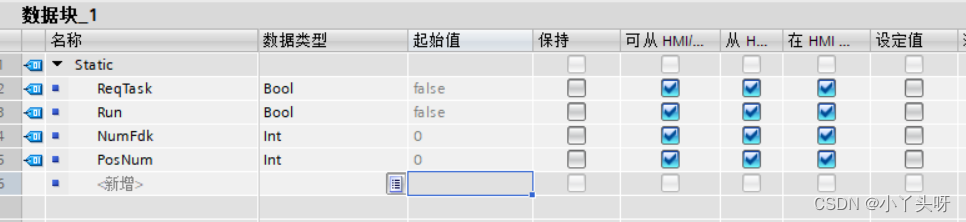

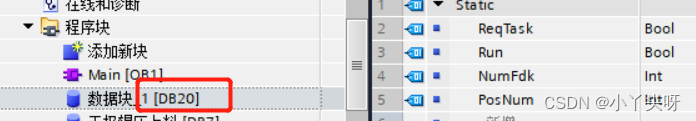

1.例如，当前plc 有一个db块，需要我们对该db块进行读写操作，博图要连接Plc编译后才会显示偏移量的，所以这里就没有显示偏移量。

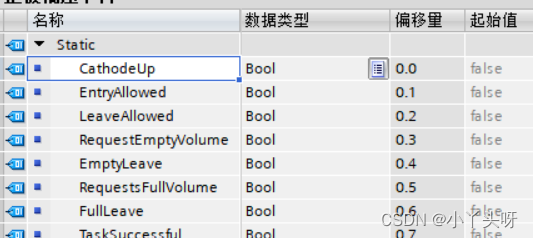

正常编译后是这样的，有显示偏移量的



 1.1 根据偏移量读第一个bool 数据类型

上一章节讲过，是通过安装s7驱动包来处理的，这里就不再累述了

 首先要注意一点，只要是通过偏移量的形式进行读写，无论是什么数据类型，都是要进行转换的。例如：读取bool 数据类型，要这样子进行转换，才能读取的到值。

Convert.ToBoolean(plc.Read("DB20.DBX1.7"))

• DB20 就是西门子建立的DB块

•  DBX 是读写bool类型固定的写法，例如bool类型就是DBX,int 类型就是DBW，这个s7的文档里面就有介绍的。
• 1.7 就是第一个bool类型设置的偏移量了

以上就实现了读指定Bool 类型的偏移量

1.2 根据偏移量写一个bool  数据类型

写也是同样的道理，因为bool 类型无非就是false或true，所以直接写0或1过去， plc会自动转换成对应的false 或true了。例如：

plcs.Write("DB20.DBX1.7", 1);

• 这样就实现了把DB20偏移量是1.7 这个bool类型的值改成true了

1.3 根据偏移量 读一个 int 数据类型

首先，读int类型也要进行转换。例如，当前int 类型在plc里面的偏移量是10，那么程序里读的时候就要这样处理，把它强转成ushort 类型，

short num=((ushort)plcs.Read("DB20.DBW10")).ConvertToShort();

• 这样进行转换后，就能读取到指定 int 类型的偏移量了
• DBW 是读写 int 数据类型固定的写法

 1.4 根据偏移量 写一个 int 数据类型

写的数据也要转换成ushort,首先要定义一个short变量，赋值 ，然后转换成ushort。

short PickNums = 20；

plc.Write("DB20.DBW10", PickNums .ConvertToUshort());

• 要转换成ushort才能最终写成功的了

其他类型例如byte，可以通过s7 plc 驱动包 提供的内置方法，根据文档进行读写操作了。方式都大同小异 ，认真看文档就会了，特别简单。

2. plc 必须开启这些设置，才能最终读写成功。

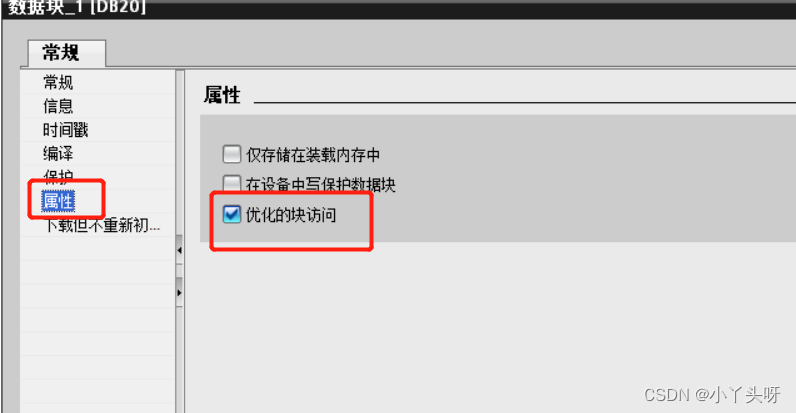

2.1 取消优化块访问的设置

 弹出警告框时，点击确认

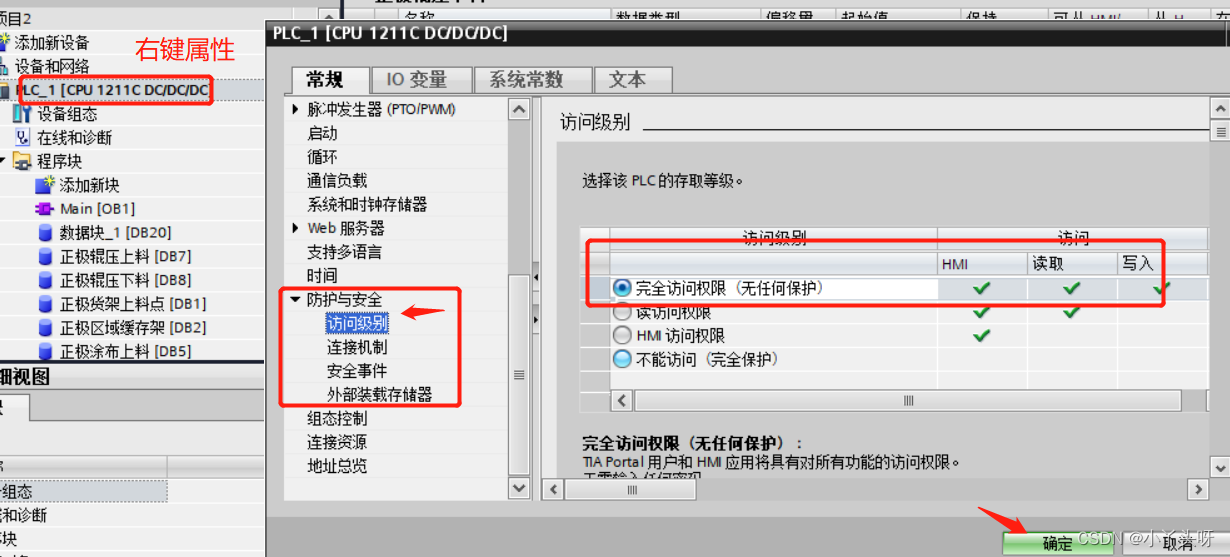

 2.2 访问级别，设置成允许

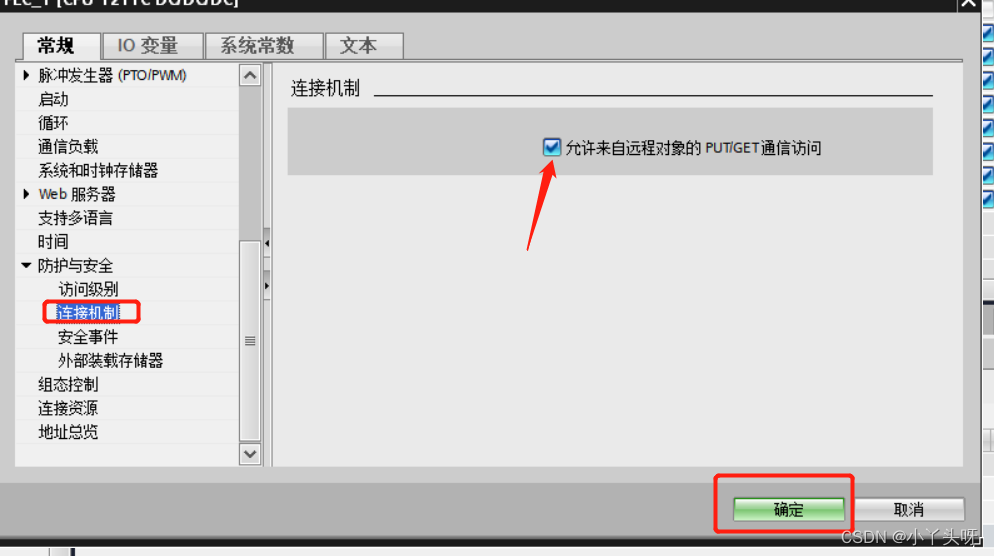

2.3 连接机制，勾选允许来自远程对象的通讯访问
