树莓派+Labview 初学 第一篇

写下这篇文章的目的是探索树莓派的各种用途。前段时间到一篇树莓派上跑labview程序的文章，我也想尝试下labview+树莓派的开发模式。

一、Labview版本选择

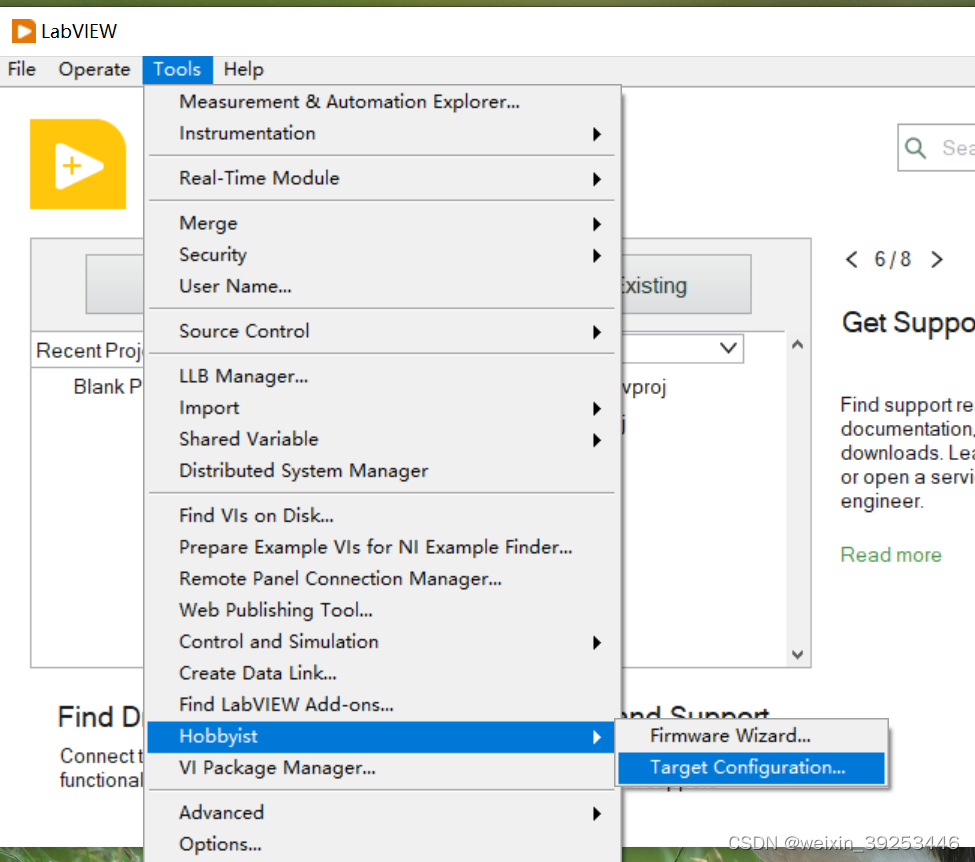

        使用的Labview 版本是labview 2021 32位版本，然后使用NI packge manger安装labview Hobbyist工具包，安装成功后在Labview，工具菜单下应该会出现"hobbyist"菜单。

 二、树莓派Labview支持包安装

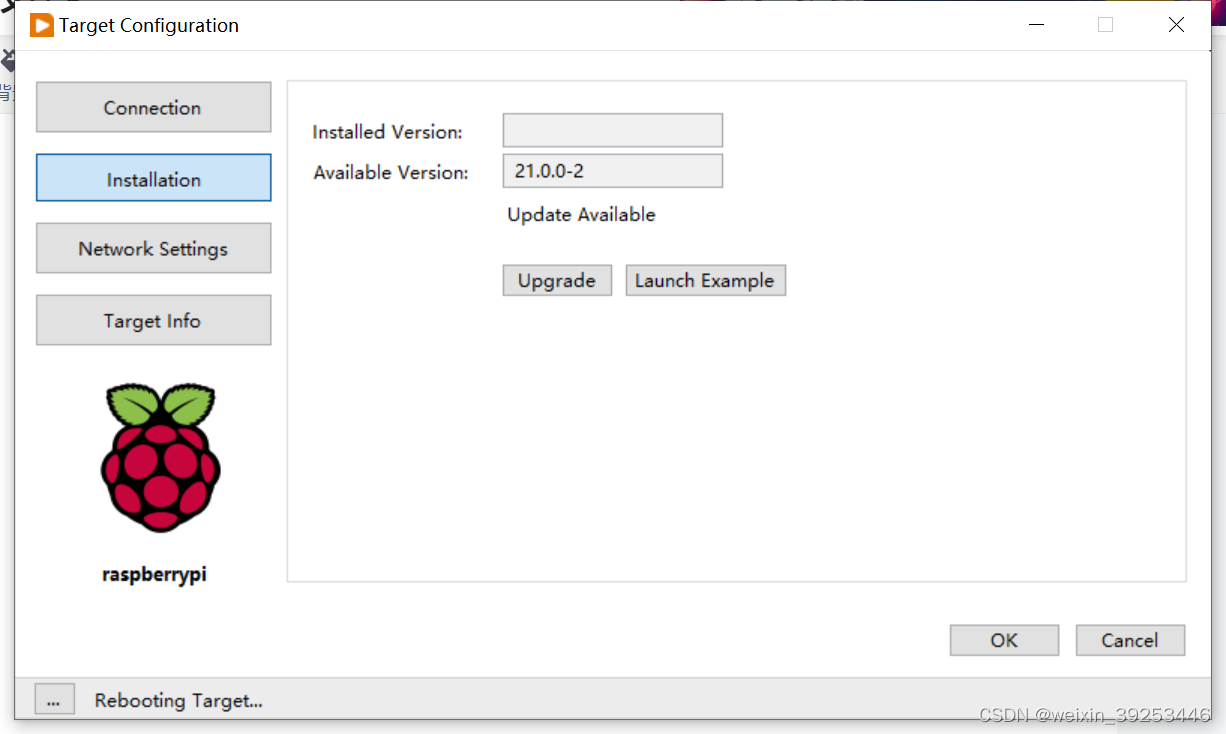

正常到这一步就很简单了，但是连接上树莓派后安装支持包一直不成功，给树莓派下载程序也无法成功。就像下图所示：

 一直提示重启树莓派，没有提示成功。就算手动重启后下载程序也无法成功。后续在网上查阅资料，labview提供已经安装好支持包的系统镜像文件，下载地址。Installing an image with LabVIEW pre installed · MakerHub/LINX Wiki · GitHub



注意： 使用新的树莓派系统后，需要更新源。

更新好系统后，重新连接树莓派。

版本号显示正常，树莓派配置正常。

三、示例项目测试

树莓派Labview支持包安装好后，就可以正式开始做试验了。试验程序是Labview自带的树莓派程序，点亮LED灯。

1. 根据注释连接好树莓派和LED灯；

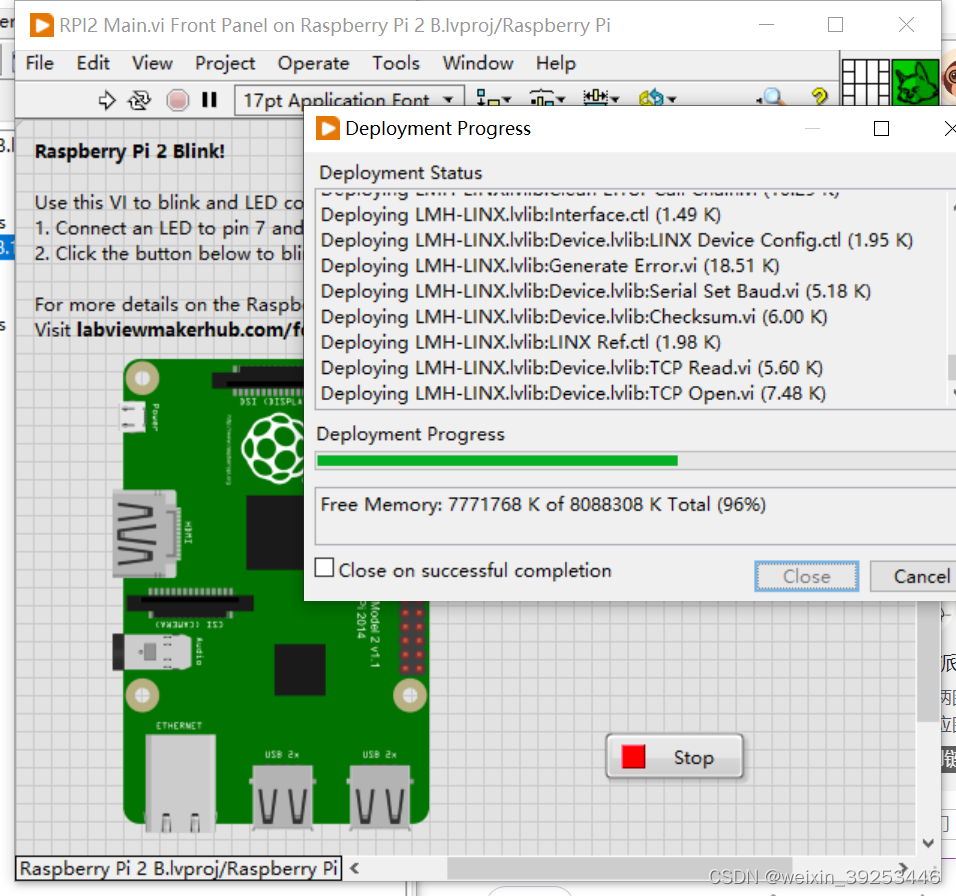

2. 下载程序；

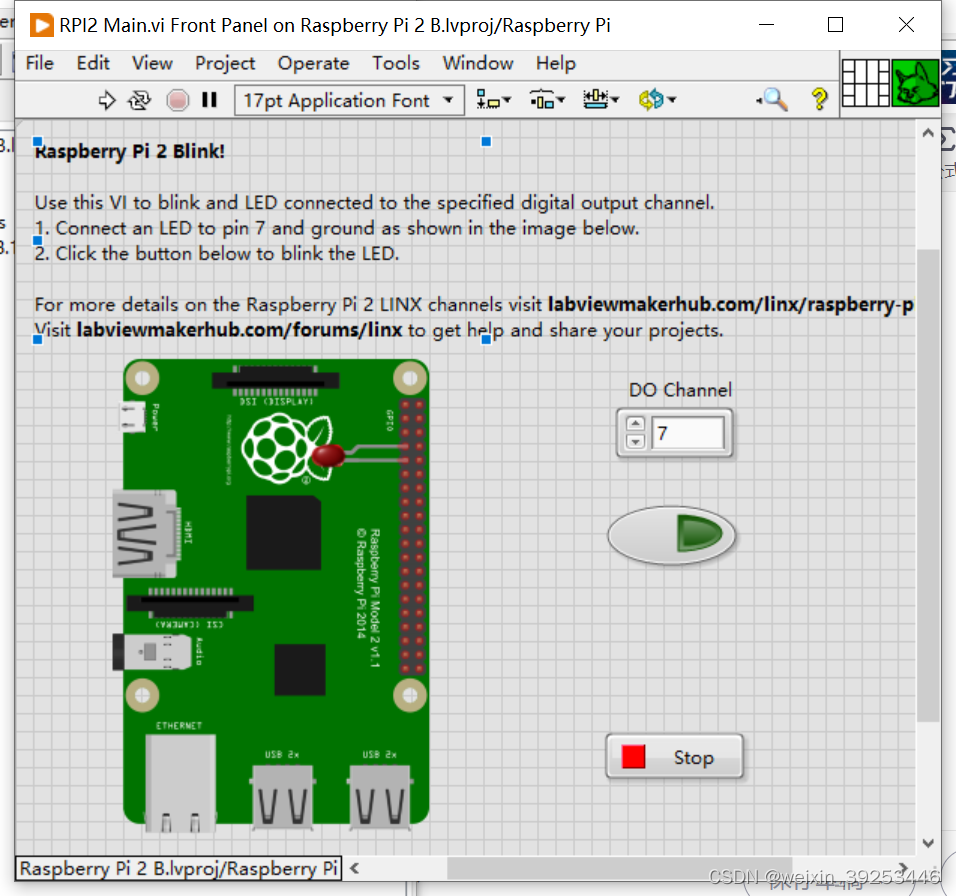

通过界面可以控制LED闪烁。（此试验我使用的是LED模块，所以接线和注释不太一样，多了一个VCC引脚接线）。

点亮LED

以上程序需要电脑连接树莓才能运行，为了脱机运行，需要编译下载到树莓派里面。

选中VI后编译下载。

四、总结

此次试验是第一次使用树莓派，有些不足的地方在后续实验中继续改善。期待和大家一起进步。
