【idea】源码自动生成时序图、编辑时序图

一、根据源码生成时序图

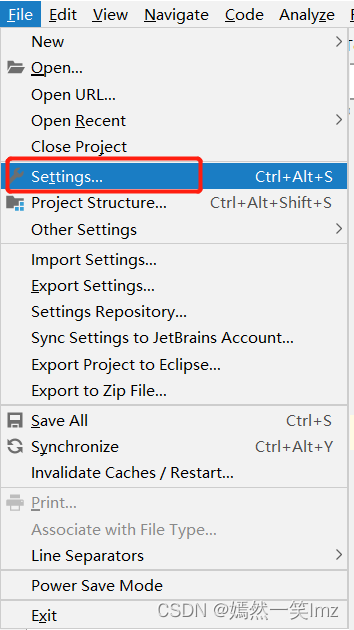

1、点击File，选择Settings...

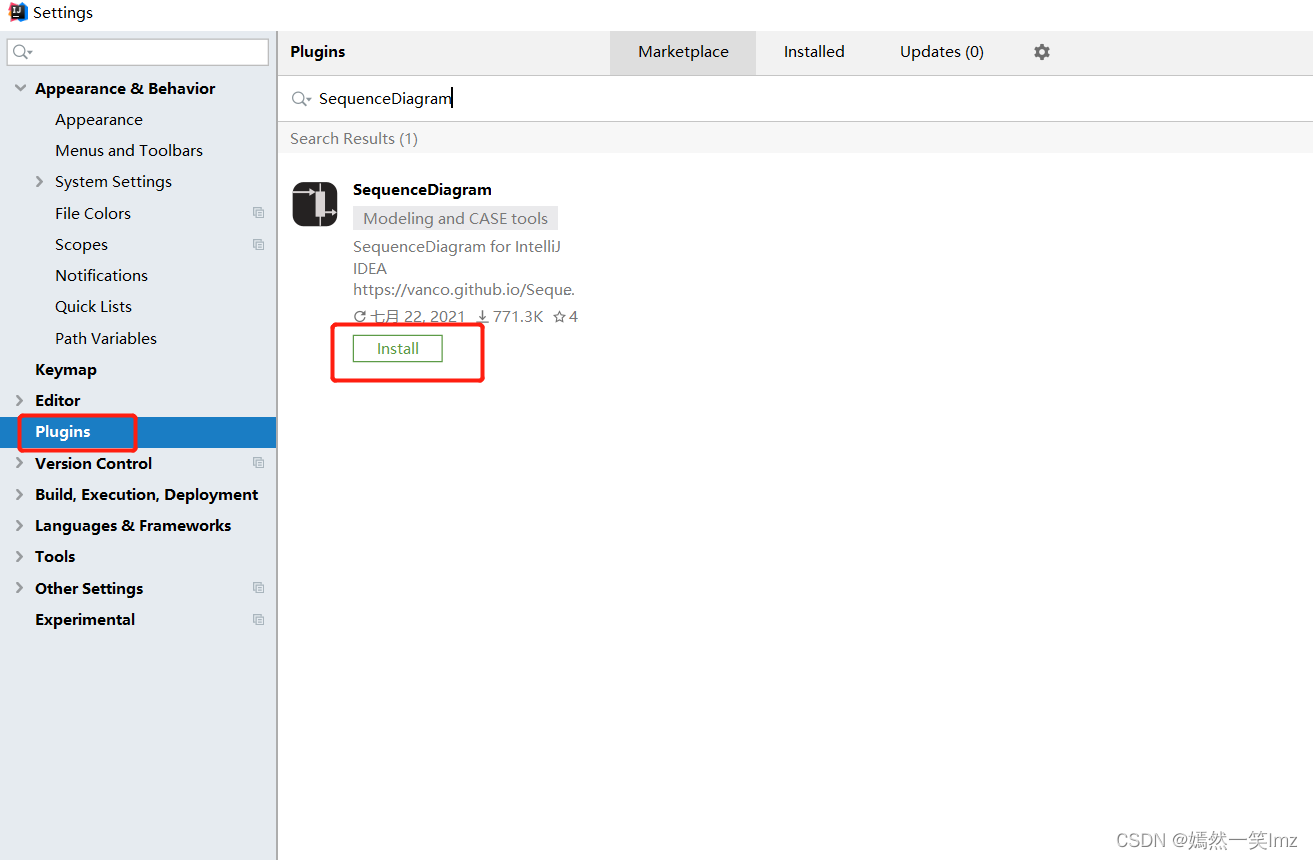

 2、选中Plugins，输入关键词：SequenceDiagram，点击安装按钮后，点击重启idea

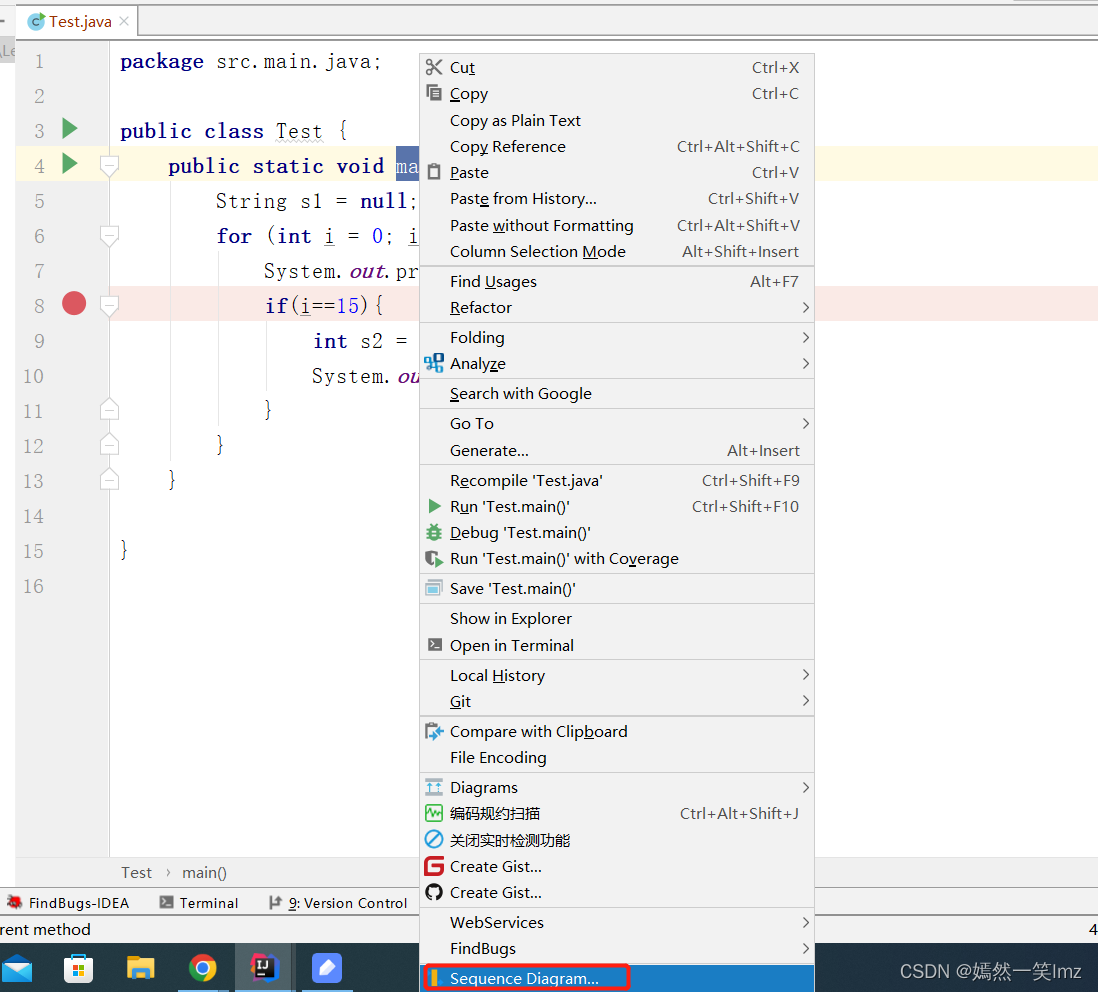

 3、选择被测方法，右击选择：SequenceDiagram...，控制台生成时序图

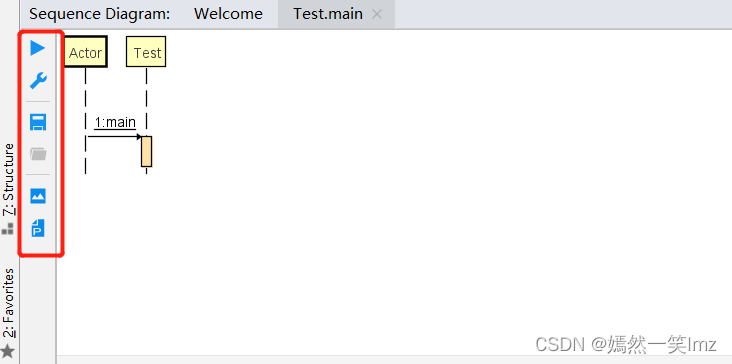

4、左侧工具栏介绍

• 重新生成按钮：点击重新生成时序图；
• 设置按钮：点击设置按钮，显示设置弹层；
• 保存按钮：点击保存按钮，选择本地保存路径，sdt文件类型；
• 导出图片：点击导出图片按钮，选择本地保存路径，导出图片png格式；
• 导出puml：点击导出puml按钮，选择本地保存路劲，导出puml文件类型。

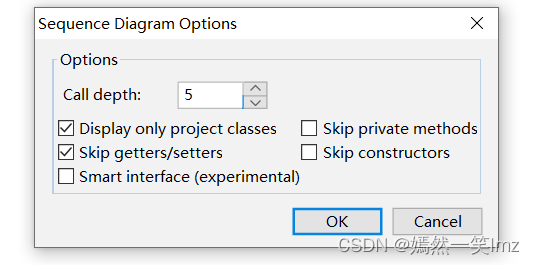

 设置弹层

• 可设置生成层级
• 可选项：只显示项目中的类、跳过私有方法、跳过gerrers/setters、跳过构造函数的设置

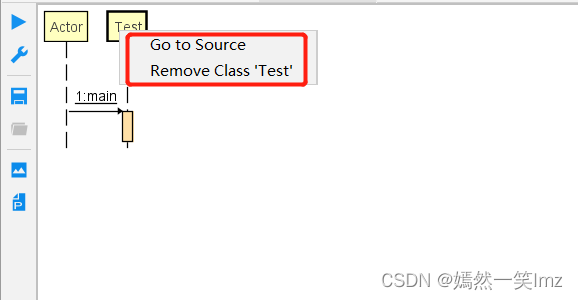

 5、操作时序图节点，点击节点，可选择跳转源码或删除当前类

 二、编辑时序图

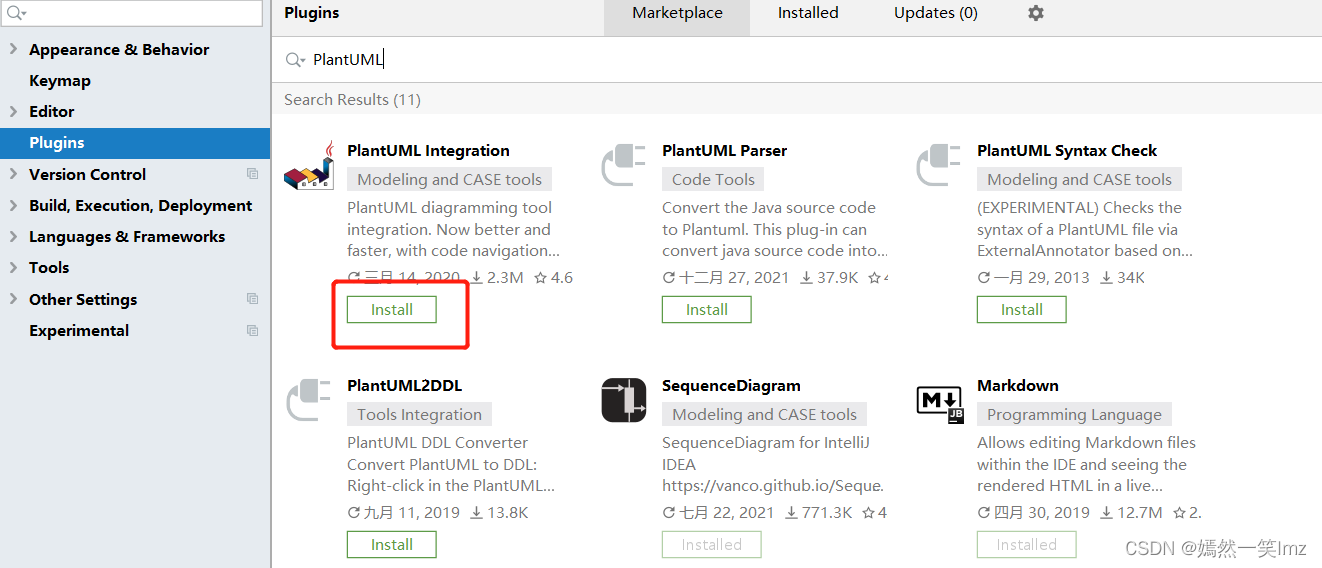

1、安装编辑时序图插件：PlantUML（方法同上），并重启idea

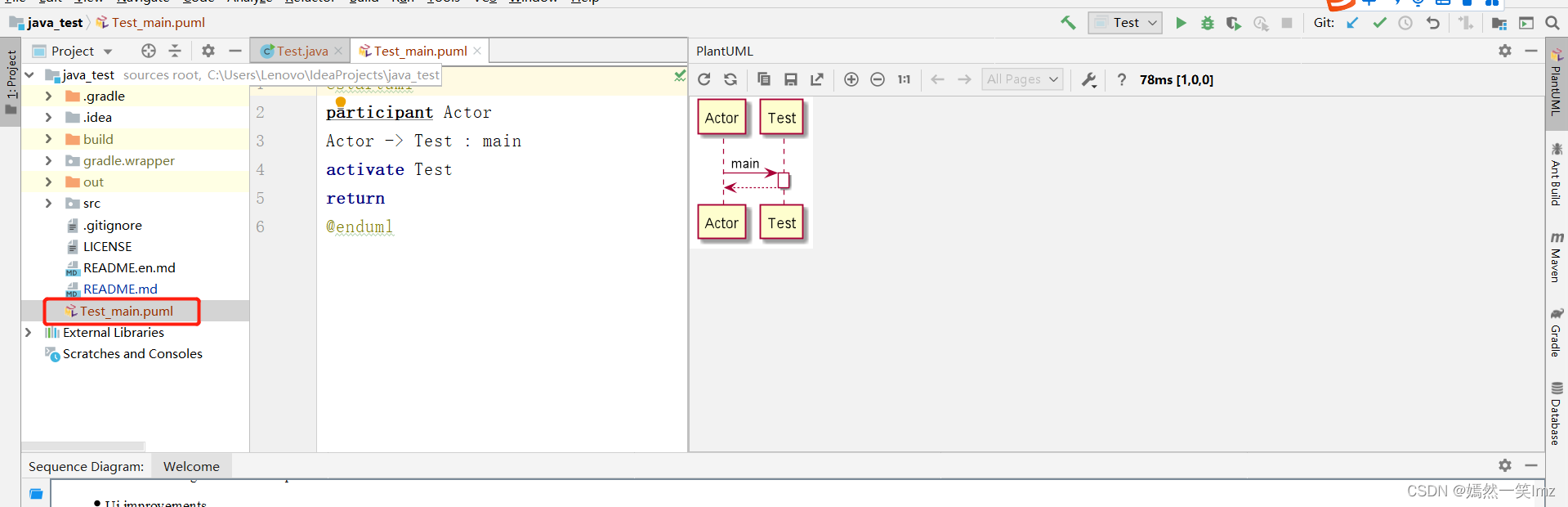

 2、双击时序图，在右侧显示对应的

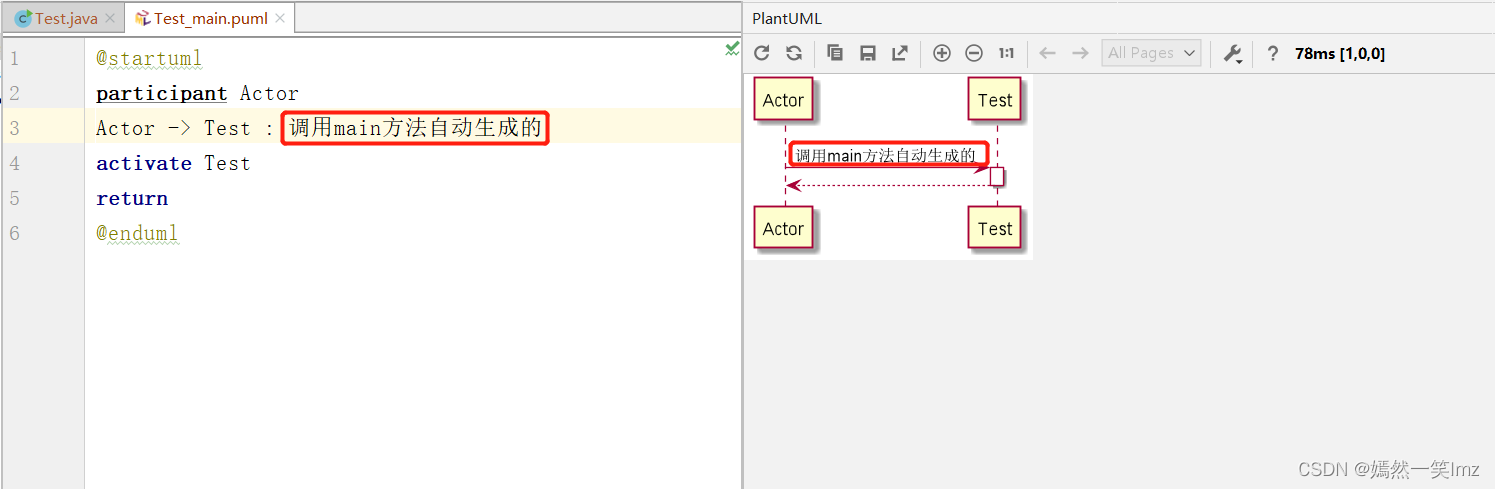

 3、可在左侧中修改描述，右侧实时更新。可对左侧节点进行增删改操作。

右侧工具栏显示：保存、导出、放大/缩小等操作。
