明洋智能电表架构信息

1.已设置的集中器

集中器名称	集中器中主站IP	集中器中主站端口
3#集中器20007	192.168.100.2	8333
2#集中器20003	192.168.100.3	8333
1#集中器20005	192.168.100.15	8333

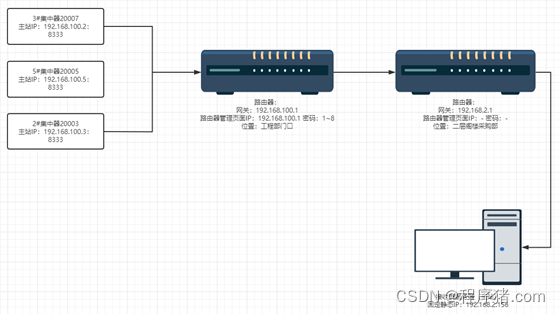

2.集中器与本地服务器架构图

3.业内名词叫法解析

名词	解析
智能电表
集中器	通过网线（或485的线）或内置4G流量卡可接收1~30个智能电表的数据
主站	接收端、服务器、抄表端
主站IP:端口	即接收数据的服务器（接收端）的IP:端口，是供应商通过4G流量卡网络连接到集中器设置的（本地修改见下方讲解）
集中器IP	即需要给集中器设置一个可以在当前网段上外网的静态固定IP（最好通过路由器DHCP管理固定集中器的IP）
手动修改集中器的设备名称	国网光伏电站智能电表红外抄表TTLRS485通讯转换器光电探头4G无线

4.使用国网2013程序给集中器设置主站IP：端口与集中器IP：端口

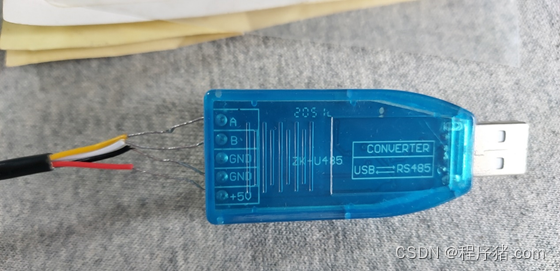

4.1 购买并如图所示连接线路

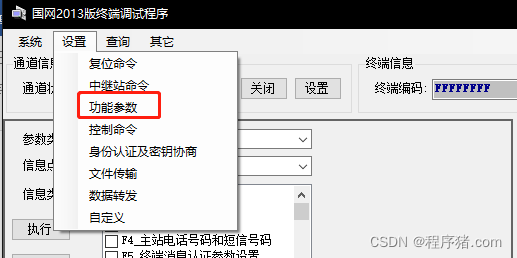

4.2 打开国网2013版终端调试程序并选择功能参数

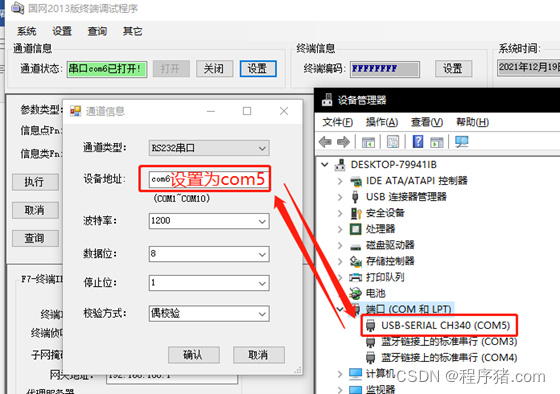

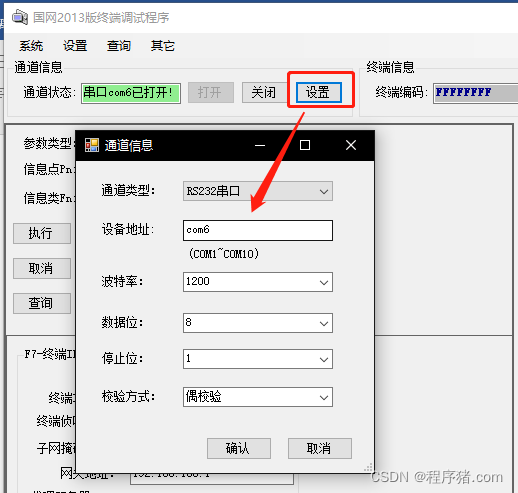

4.2.1 电脑插入USB后设置相关参数

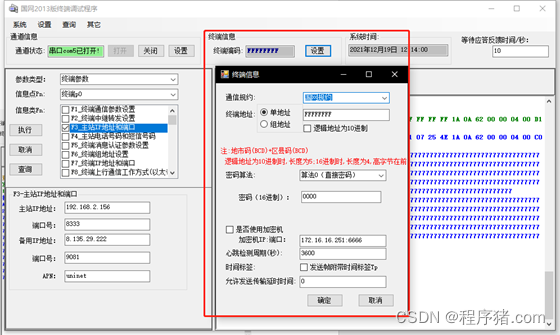

4.2.2 终端信息设置（终端地址：8个F，通信规约为国网规约，其他默认）

4.3 开始设置集中器的IP：端口（复选框点击查询）

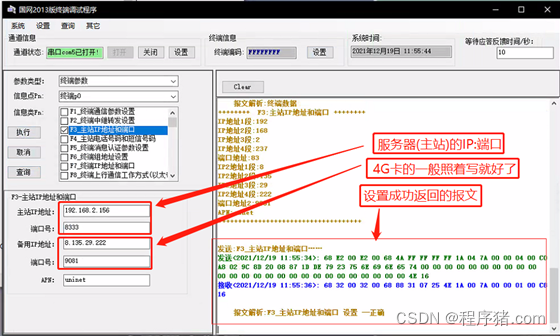

4.4 开始设置集中器发送数据到主站的IP:端口（复选框点击查询）

5.使用国网2013程序给集中器添加智能电表

3#集中器 ：073120007、路由器IP：192.168.100.108 端口3
2#集中器 ：073120003、路由器IP：192.168.100.3 端口2
1#集中器 ：073120005、路由器IP：192.168.100.15 端口3

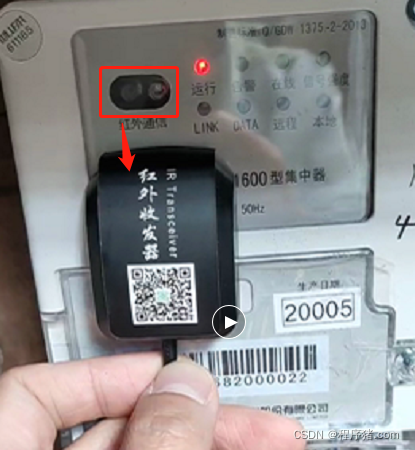

5.1 使用红外的方式

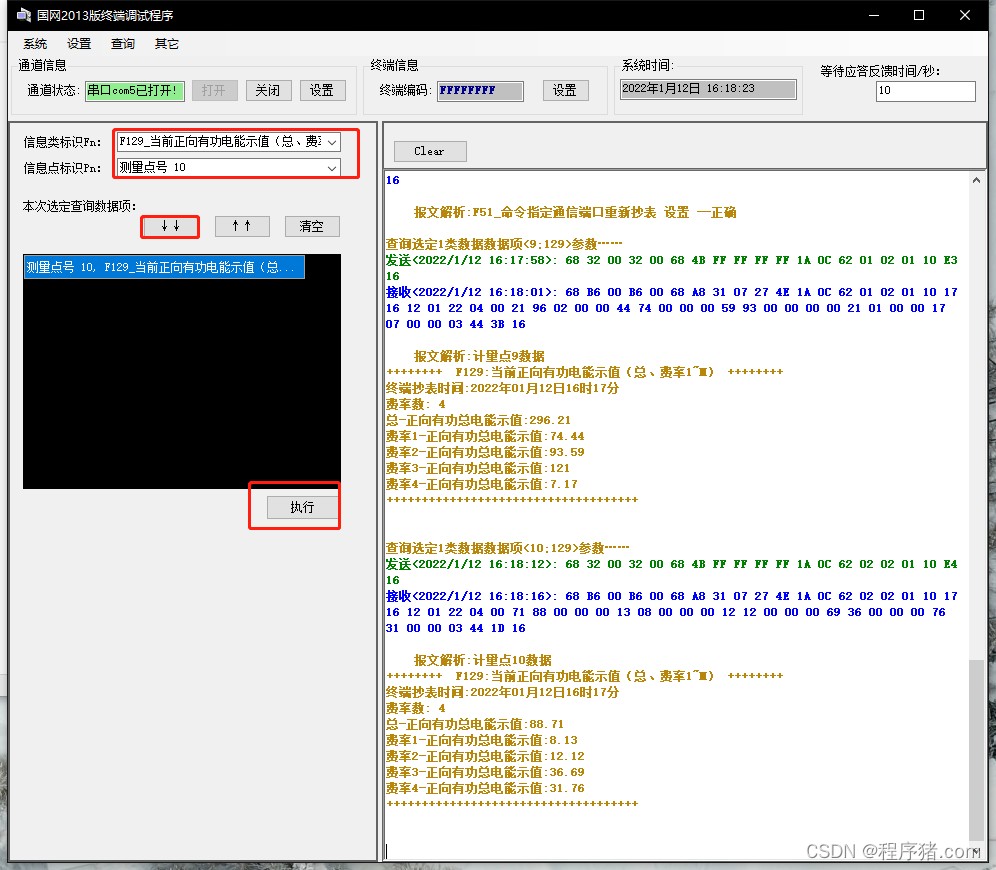

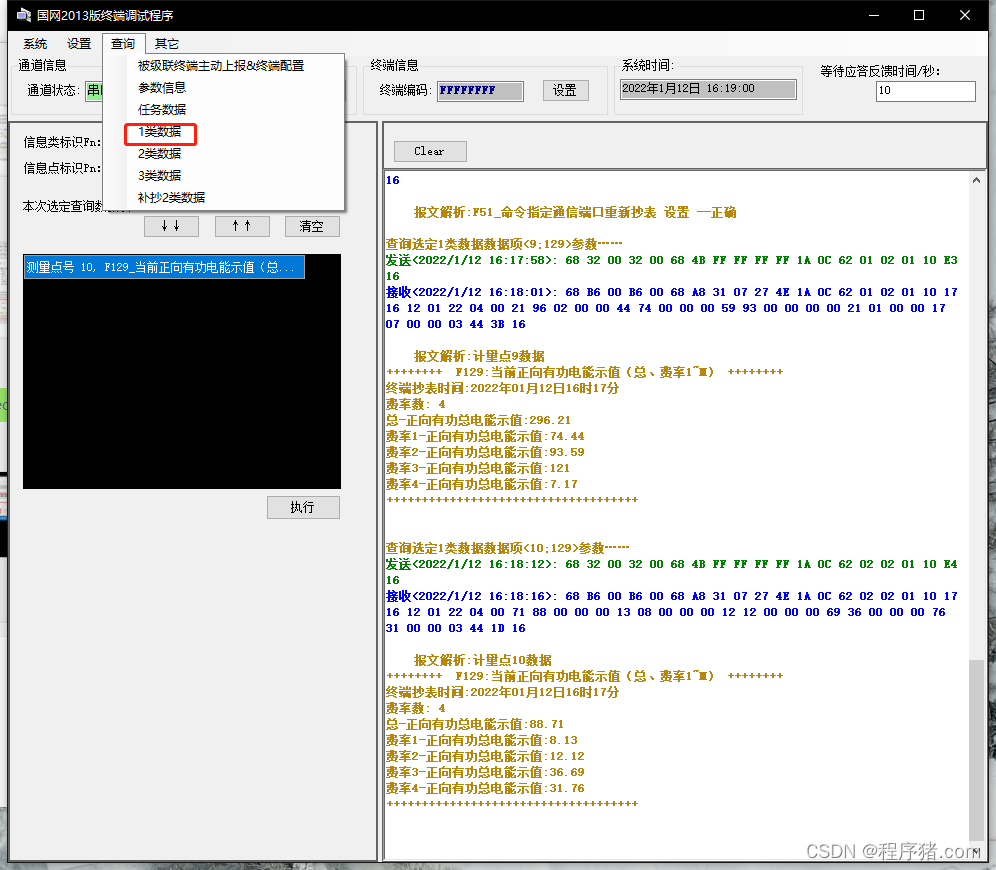

测试计量点

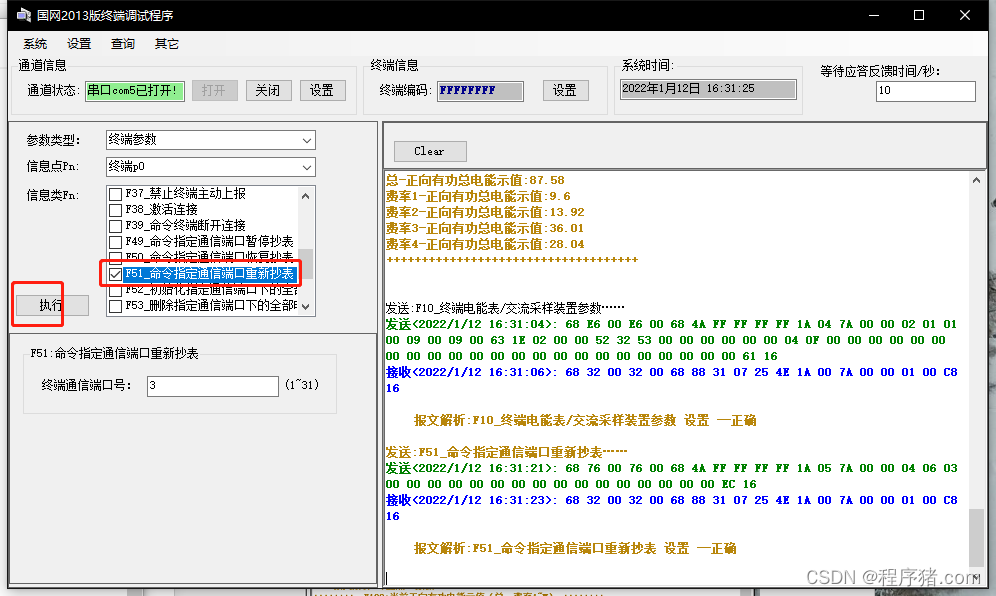

5.1 使用GPRS的方式（需要组件已经连接上了集中器）

1.设置终端信息

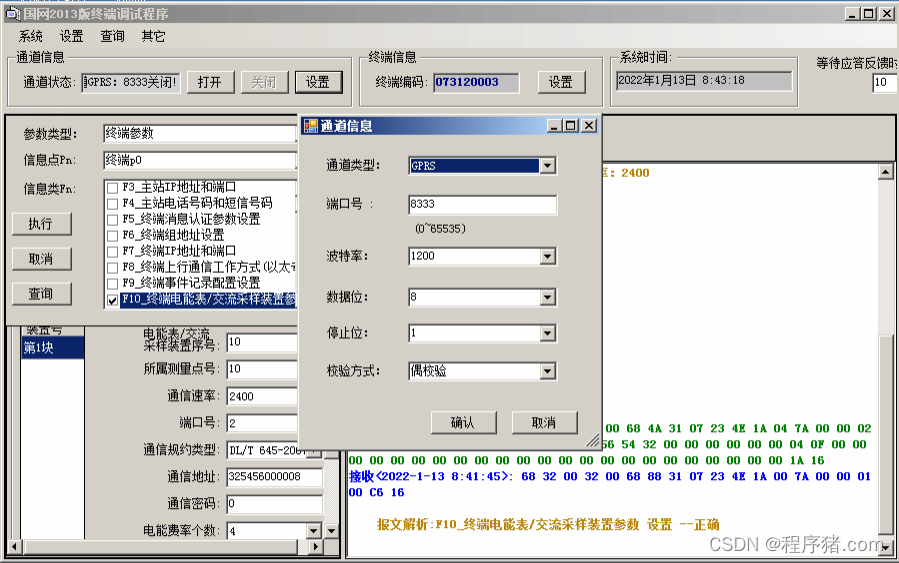

2.设置为GPRS

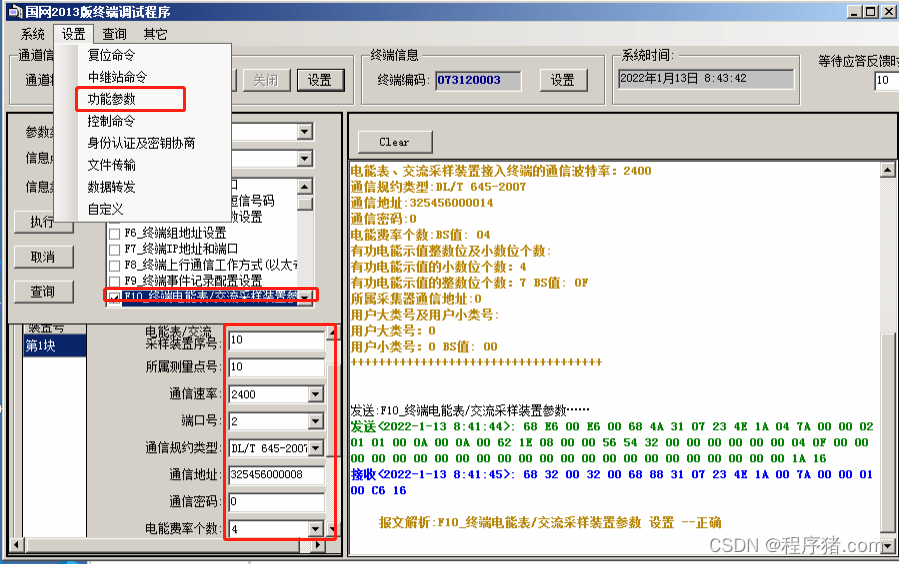

3.设置计量点信息

6.注意事项

6.1 使用红外扫描集中器时需要对准红外接发器的底面（有灯那面）0~5米距离平移直到点击执行按钮提交的数据能够成功！

6.2 解决20007集中器下发ip后无法在路由器显示问题，物理重启路由器与切换集中器的网线到其他网口。

6.3 由于集中器的路由器为有线路由器需要使用网线进入路由器（IP：192.168.100.1 password：12345678），然后查看DHCP的IP是否存在你设置的集中器(终端)IP且需要耐心等待一会才存在，最好将连接电脑的IP设置为非终端的静态IP以免冲突。

看DHCP的IP是否存在你设置的集中器(终端)IP且需要耐心等待一会才存在，最好将连接电脑的IP设置为非终端的静态IP以免冲突。
