ST-LINK Utility 4.6.0 下载安装及使用方法介绍

一、介绍

STM32 ST-LINK Utility是针对STM32全系芯片进行编程（读、写、擦除、选项字）的一款工具。

STM32 ST-LINK
Utility软件主要的功能就是量产（批量下载代码的工具）。它也是比较实用的一个工具，当我们需要查看芯片FLASH数据时，可以很快定位查找到想要的数据（前提是没有添加保护）。

STM32 ST-LINK Utility软件包含ST-Link驱动。若你安装了STM32 ST-LINK
Utility软件，你的ST-Link就不用单独安装驱动了，可以直接使用（比如Keil、IAR在线调试、下载等）。

二、下载

1、官网下载地址：https://www.st.com/en/development-tools/stsw-link004.html
2、百度网盘地址：https://pan.baidu.com/s/1mFlU5iBf6pznrGKOiC3iAw
提取码：twsb

三、安装

安装STM32 ST-LINK Utility"软件的时候会自动安装STLink驱动

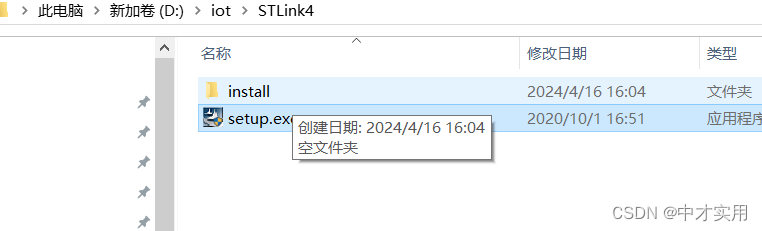

1、双击.exe文件

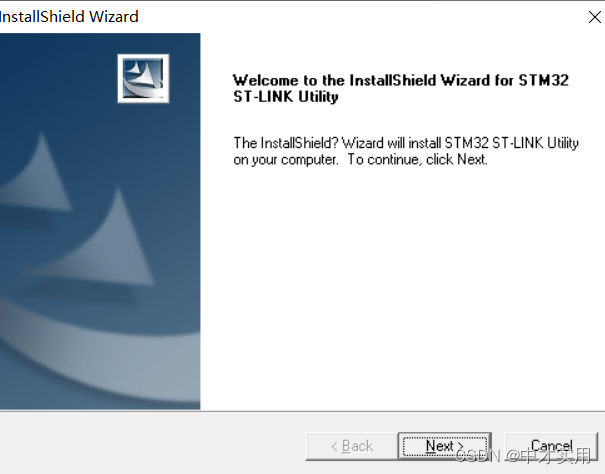

2、进入安装向导，点击“Next”

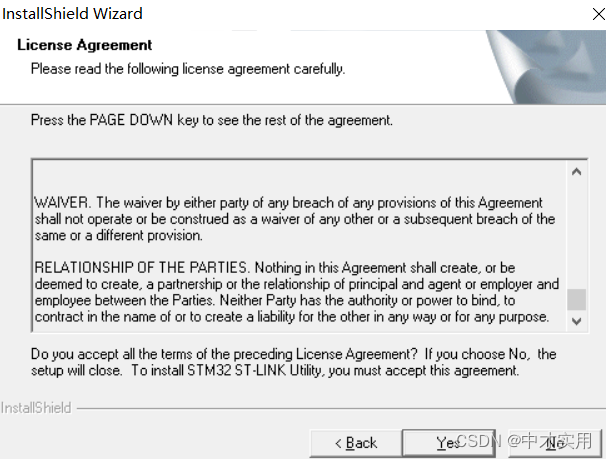

3、同意许可，点击“Yes”

4、选择安装路径，点击“Next”

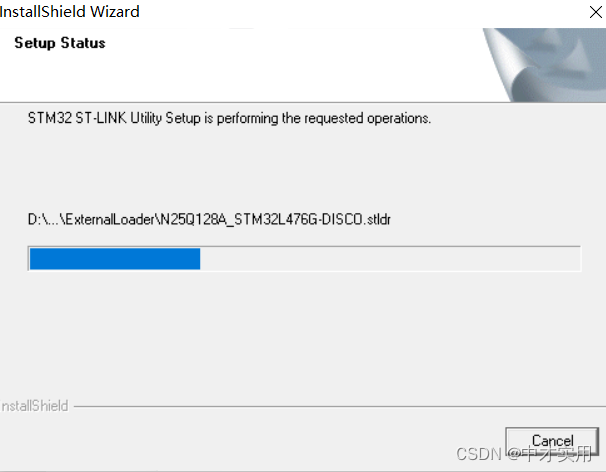

5、安装中…

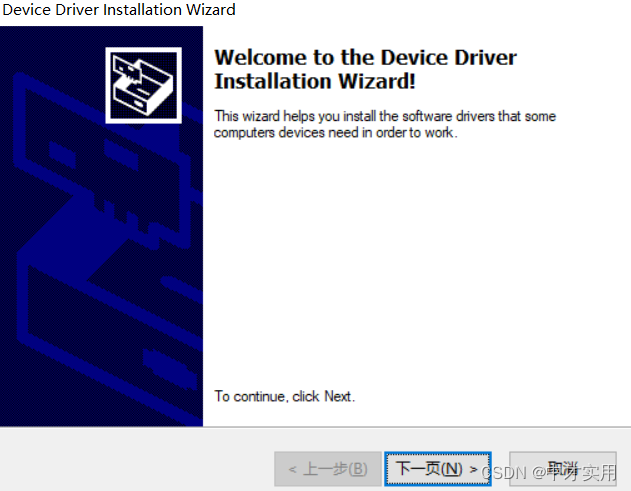

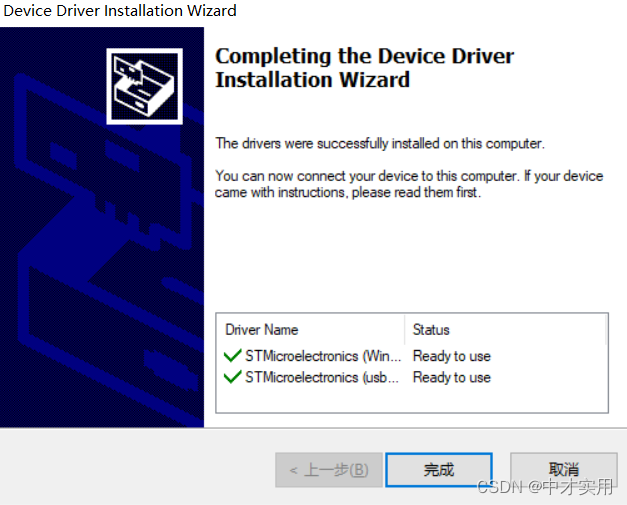

6、安装最后提示“安装驱动”，点击“下一步”，最后点击“完成”安装完成

7、点击“Finish”完成上位机软件及ST-LINK驱动的安装

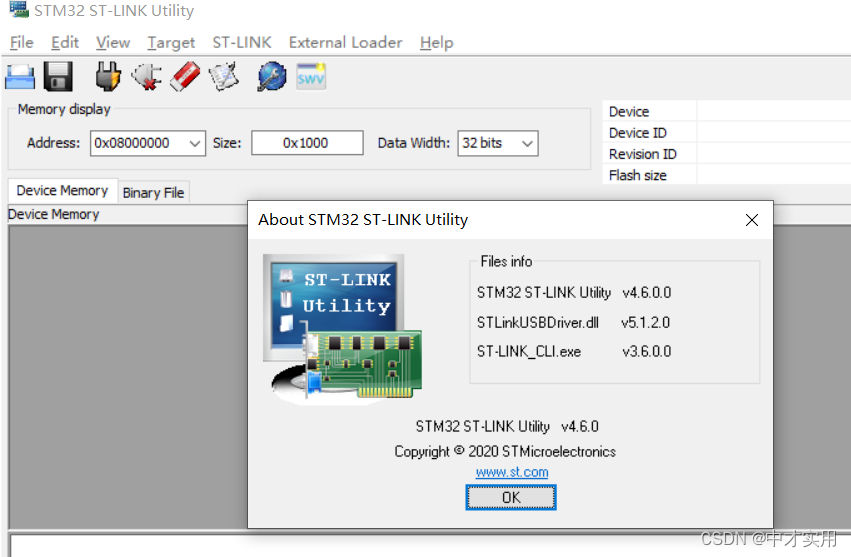

8、查看版本：打开软件-> Help - > About， 可以看见版本是更新了的

四、使用方法介绍

1、Keil和IAR生成hex的配置

STM32 ST-LINK
Utility软件主要是下载程序（可执行hex文件），因此需要编程工具生成hex文件才行，下面将讲述常用工具Keil和IAR生成hex的配置

• Keil生成hex配置

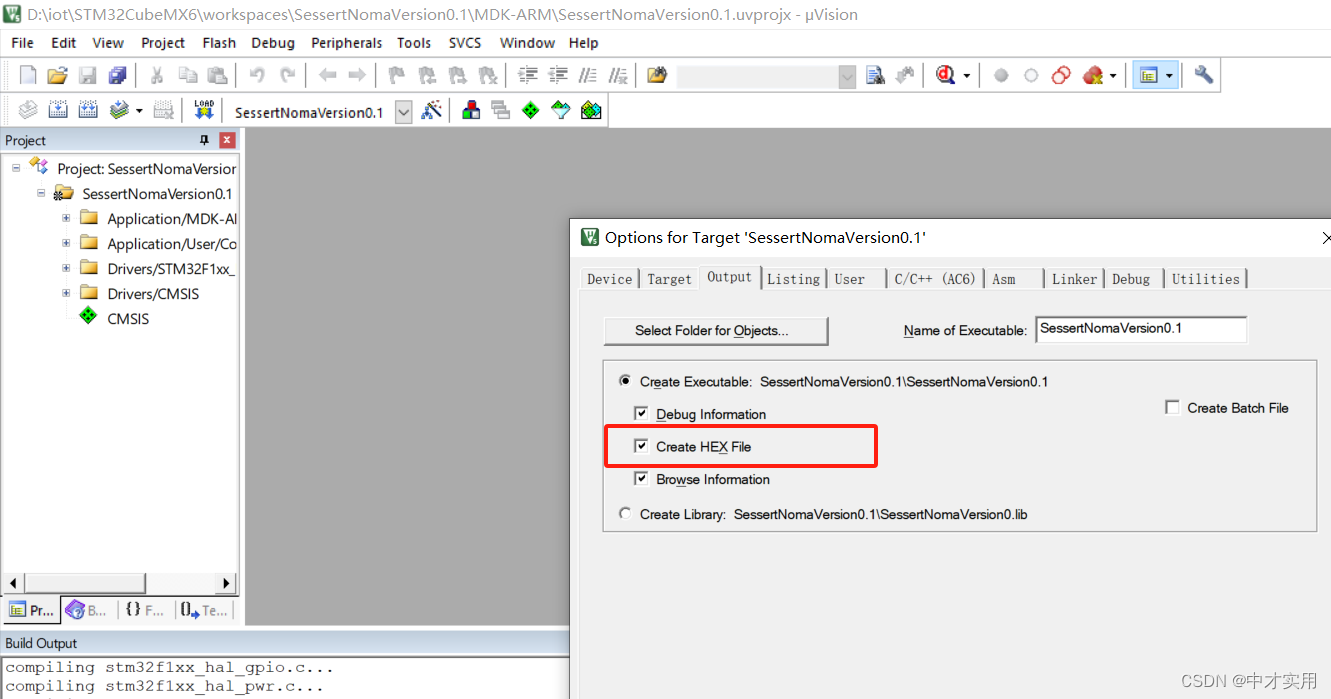

Project ->Options for Target -> Output 勾选上“Create HEX File”

• IAR生成hex配置

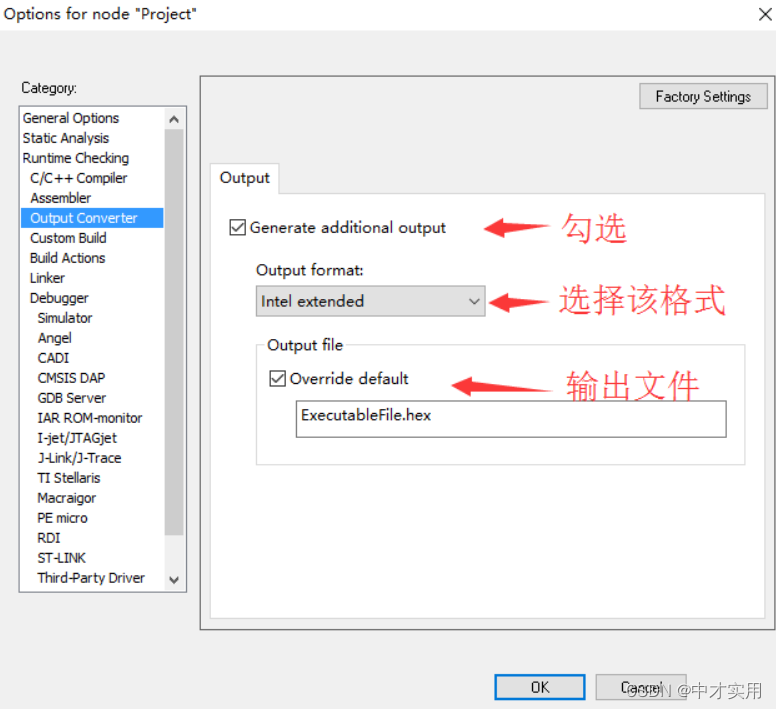

Project ->Options -> Output Coverter -> 勾选上“Generate additional output”、选择输出格式为“Intel extended”，再次设置输出名称就配置好了

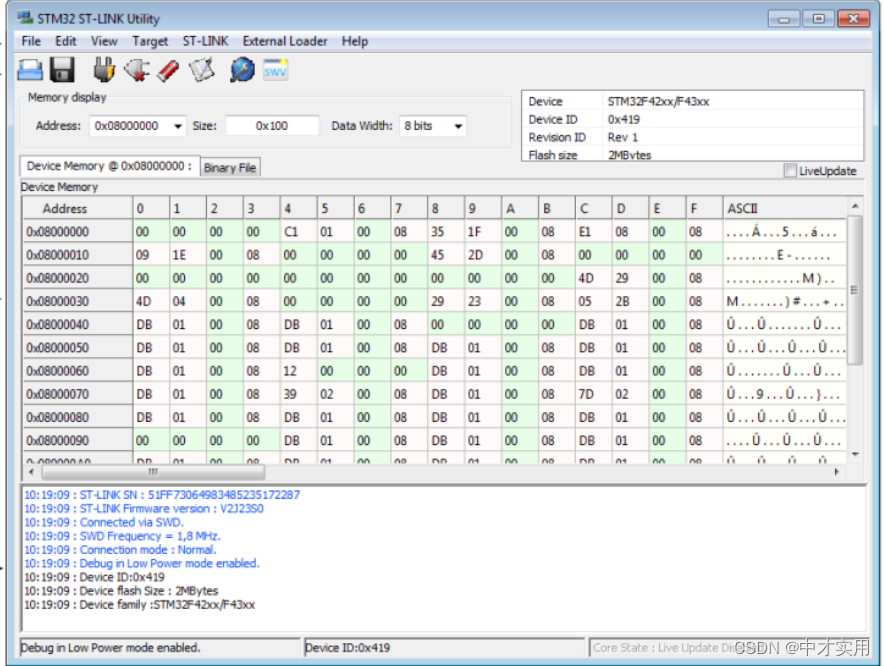

2、读取STM32内部FLASH及芯片信息

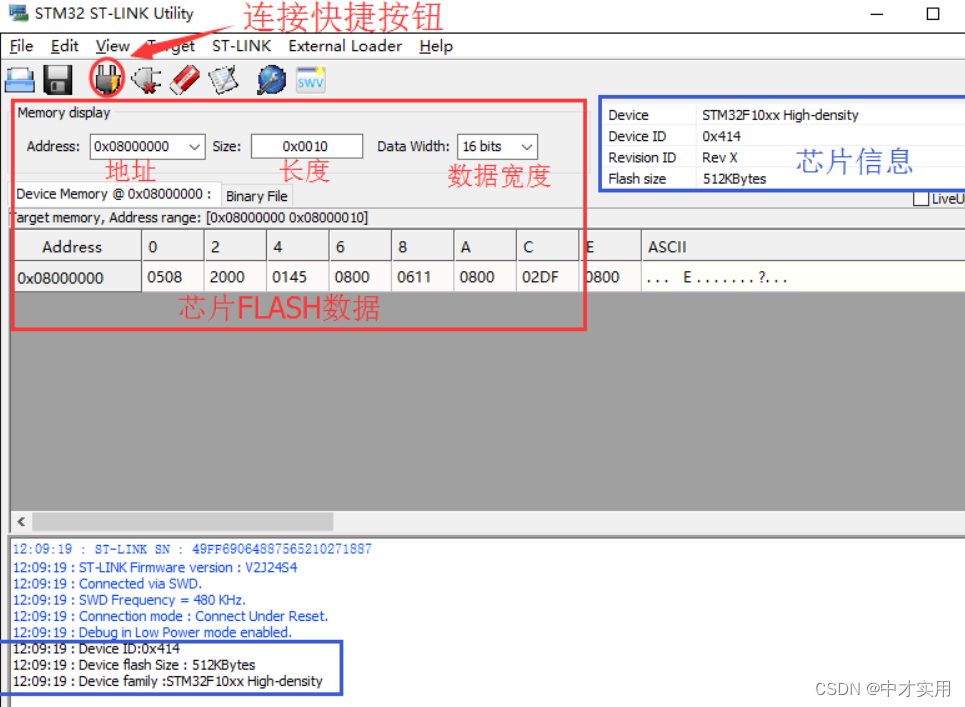

使用ST-Link连接硬件（STM32芯片），打开STM32 ST-LINK Utility软件，连接芯片：Tarage ->connect或直接点击连接快捷按钮

3、打开程序（hex）

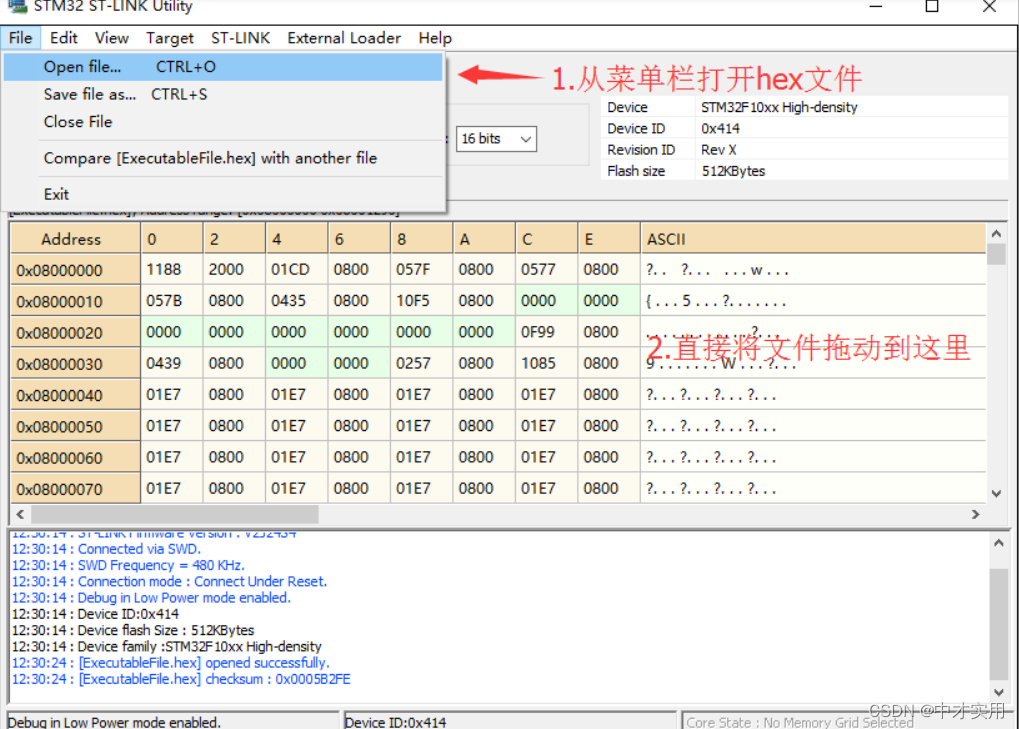

在上一步连接好芯片，并正确识别芯片之后，打开需要下载的程序（hex）文件。打开hex文件可以从菜单栏（File -> OpenFile）打开，也可以直接讲hex文件拖动到FLASH区域

4、下载程序（hex）

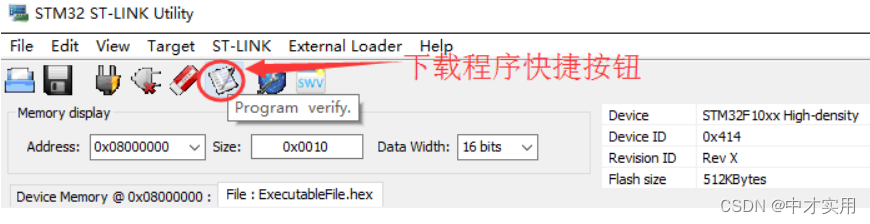

在上一步打开hex文件完成之后，点击“下载”（可以Taraget -> Program，也可以直接点击下载快捷按钮，如下图）

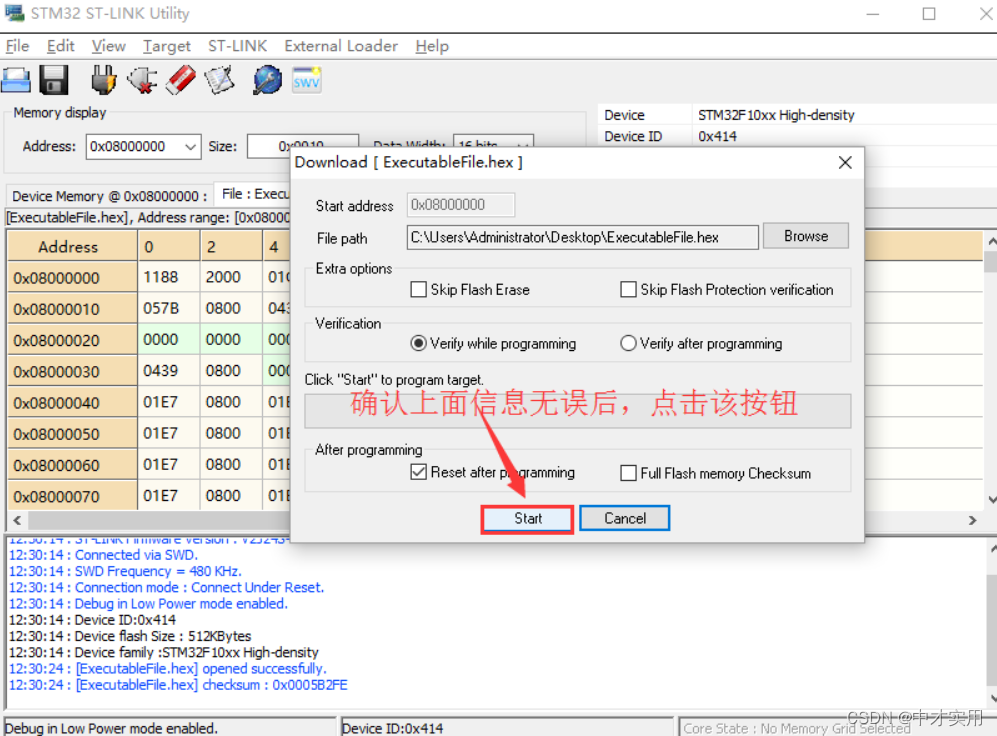

• 弹出信息确认窗口，如hex文件路径、验证方式等，确认信息无误后点击“Start”开始下载程序

【如：我将可执行hex文件命名为“ExecutableFile.hex”，位于桌面】

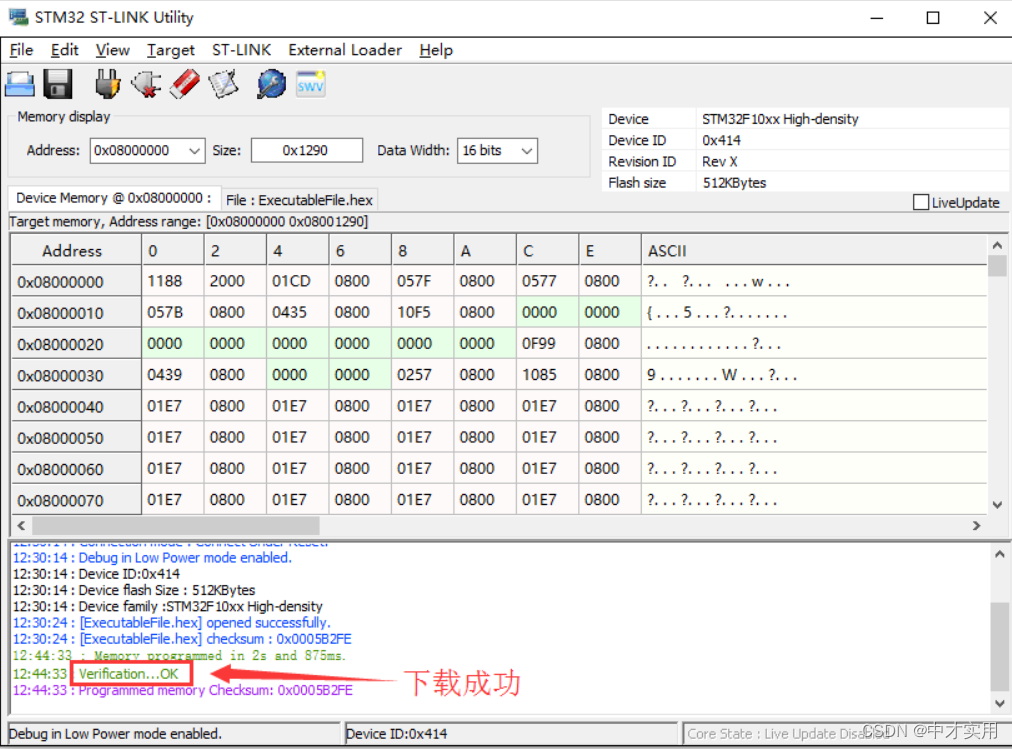

• 下载过程时间长短与程序大小有关，一般都很快，出现“Verification…OK”，说明下载成功。

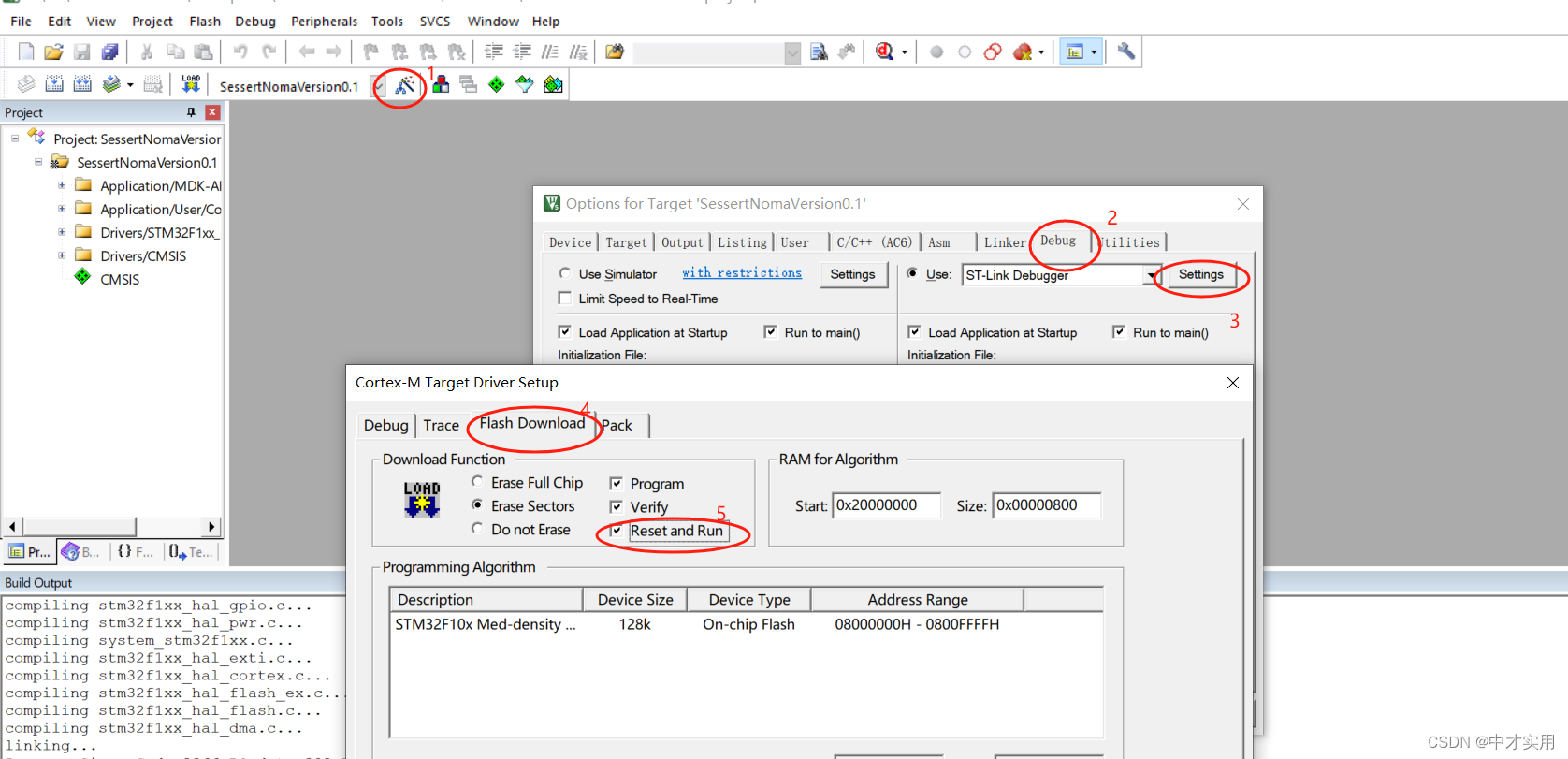

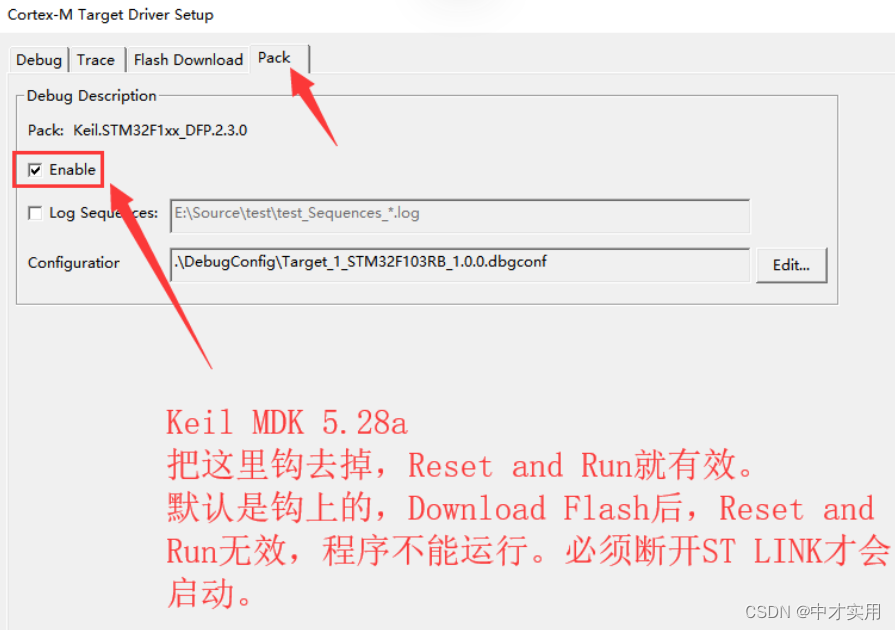

五、keil5配置下载完程序后自动重启

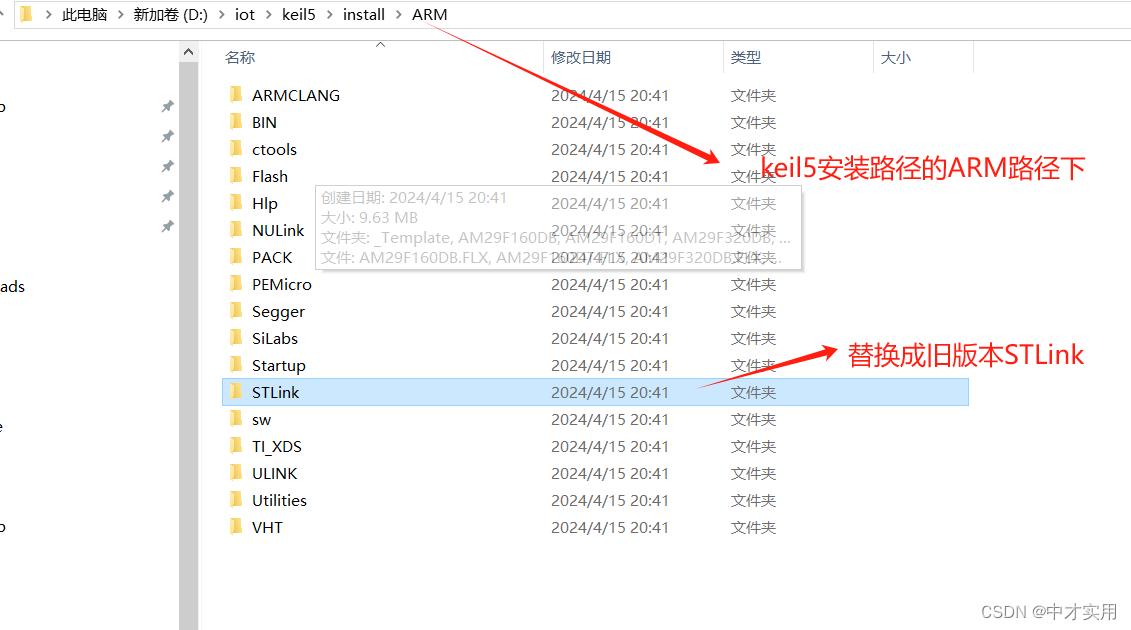

六、keil5.38以上的STlink下载程序闪退

keil5.38 debug配置STlink调试，软件闪退,因为新版的Keil加入了盗版下载器的校验机制导致。
