上一节课我们学习了透视投影矩阵之不同位置的彩色三角形

这一节课我们将学习正确处理图像的位置关系

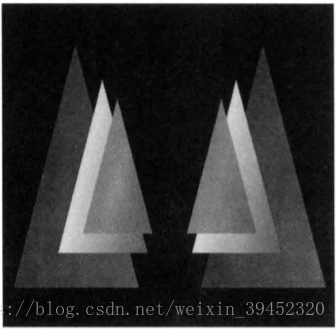

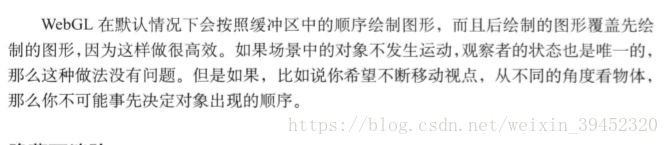

如果没有在上一节的基础上把设置顶点位置和颜色的顺序打乱，会出现下面这样的情况：

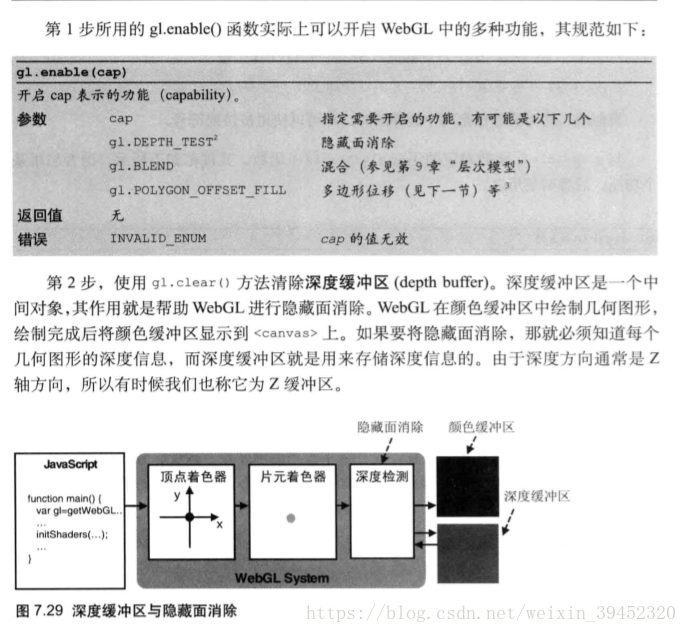

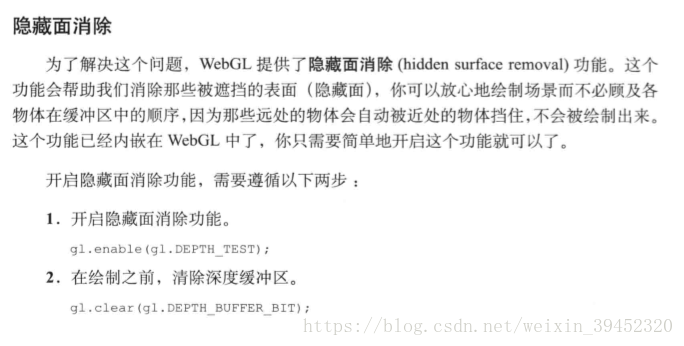

显然这种情况正常来说不是我们需要的，所以我们加入了深度缓冲！

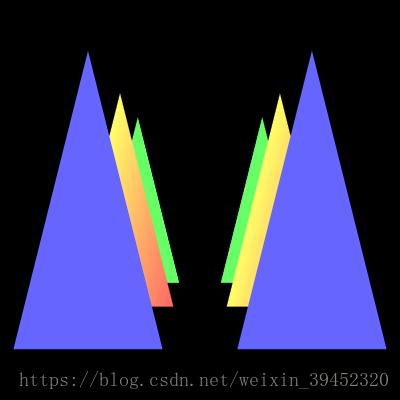

本案例把绘制三角形的顺序打乱了，运行效果如下：

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="utf-8" />
    <title>webgl第35课-深度缓冲之正确处理图像的位置关系</title>
  </head>

  <body onload="main()">
    <canvas id="webgl" width="400" height="400">
    Please use a browser that supports "canvas"
    </canvas>

    <script src="../lib/webgl-utils.js"></script>
    <script src="../lib/webgl-debug.js"></script>
    <script src="../lib/cuon-utils.js"></script>
    <script src="../lib/cuon-matrix.js"></script>
    <script src="DepthBuffer.js"></script>
  </body>
</html>

// DepthBuffer.js (c) 2012 matsuda
// Vertex shader program
var VSHADER_SOURCE =
  'attribute vec4 a_Position;\n' +
  'attribute vec4 a_Color;\n' +
  'uniform mat4 u_mvpMatrix;\n' +
  'varying vec4 v_Color;\n' +
  'void main() {\n' +
  '  gl_Position = u_mvpMatrix * a_Position;\n' +//模型视图投影矩阵*原始顶点坐标
  '  v_Color = a_Color;\n' +
  '}\n';

// Fragment shader program
var FSHADER_SOURCE =
  '#ifdef GL_ES\n' +
  'precision mediump float;\n' +
  '#endif\n' +
  'varying vec4 v_Color;\n' +
  'void main() {\n' +
  '  gl_FragColor = v_Color;\n' +
  '}\n';

function main() {
  // Retrieve <canvas> element
  var canvas = document.getElementById('webgl');

  // Get the rendering context for WebGL
  var gl = getWebGLContext(canvas);
  if (!gl) {
    console.log('Failed to get the rendering context for WebGL');
    return;
  }

  // Initialize shaders
  if (!initShaders(gl, VSHADER_SOURCE, FSHADER_SOURCE)) {
    console.log('Failed to intialize shaders.');
    return;
  }

  // Set the vertex coordinates and color (the blue triangle is in the front)
  var n = initVertexBuffers(gl);
  if (n < 0) {
    console.log('Failed to set the vertex information');
    return;
  }

  // Specify the color for clearing <canvas>
  gl.clearColor(0.0, 0.0, 0.0, 1.0);
  // 深度检测（开启隐藏面消除功能）
  gl.enable(gl.DEPTH_TEST);

  // Get the storage location of u_mvpMatrix
  var u_mvpMatrix = gl.getUniformLocation(gl.program, 'u_mvpMatrix');
  if (!u_mvpMatrix) {
    console.log('Failed to get the storage location of u_mvpMatrix');
    return;
  }

  var modelMatrix = new Matrix4(); // Model matrix
  var viewMatrix = new Matrix4();  // View matrix
  var projMatrix = new Matrix4();  // Projection matrix
  var mvpMatrix = new Matrix4();   // Model view projection matrix

  // Calculate the view matrix and the projection matrix
  modelMatrix.setTranslate(0.75, 0, 0);
  viewMatrix.setLookAt(0, 0, 5, 0, 0, -100, 0, 1, 0);
  projMatrix.setPerspective(30, canvas.width/canvas.height, 1, 100);
  // Calculate the model view projection matrix
  mvpMatrix.set(projMatrix).multiply(viewMatrix).multiply(modelMatrix);
  // Pass the model view projection matrix
  gl.uniformMatrix4fv(u_mvpMatrix, false, mvpMatrix.elements);

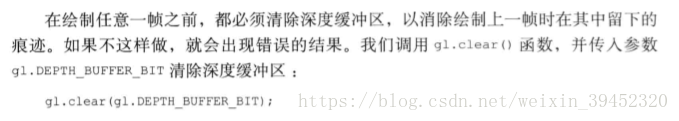

  // 清除的颜色和深度缓冲
  gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT);

  gl.drawArrays(gl.TRIANGLES, 0, n);   // Draw the triangles

  // Prepare the model matrix for another pair of triangles
  modelMatrix.setTranslate(-0.75, 0, 0);
  // Calculate the model view projection matrix
  mvpMatrix.set(projMatrix).multiply(viewMatrix).multiply(modelMatrix);
  // Pass the model view projection matrix to u_MvpMatrix
  gl.uniformMatrix4fv(u_mvpMatrix, false, mvpMatrix.elements);

  gl.drawArrays(gl.TRIANGLES, 0, n);   // Draw the triangles
}

function initVertexBuffers(gl) {
	//在这里你会看到三角形的位置不是按顺序排列的
  var verticesColors = new Float32Array([
    //顶点坐标和颜色
     0.0,  1.0,  -2.0,  1.0,  1.0,  0.4, // 先绘制黄色三角形，设置在中间
    -0.5, -1.0,  -2.0,  1.0,  1.0,  0.4,
     0.5, -1.0,  -2.0,  1.0,  0.4,  0.4,

     0.0,  1.0,   0.0,  0.4,  0.4,  1.0,  // 设置蓝色三角形在最前面
    -0.5, -1.0,   0.0,  0.4,  0.4,  1.0,
     0.5, -1.0,   0.0,  0.4,  0.4,  1.0,


     0.0,  1.0,  -4.0,  0.4,  1.0,  0.4, // 设置绿色三角形在最后面
    -0.5, -1.0,  -4.0,  0.4,  1.0,  0.4,
     0.5, -1.0,  -4.0,  0.4,  1.0,  0.4,
  ]);
  var n = 9;

  // 创建缓冲区对象
  var vertexColorbuffer = gl.createBuffer();
  if (!vertexColorbuffer) {
    console.log('Failed to create the buffer object');
    return -1;
  }

  // 绑定缓冲区对象并将顶点信息写入缓冲带
  gl.bindBuffer(gl.ARRAY_BUFFER, vertexColorbuffer);
  gl.bufferData(gl.ARRAY_BUFFER, verticesColors, gl.STATIC_DRAW);

  var FSIZE = verticesColors.BYTES_PER_ELEMENT;
  // Assign the buffer object to a_Position and enable the assignment
  var a_Position = gl.getAttribLocation(gl.program, 'a_Position');
  if(a_Position < 0) {
    console.log('Failed to get the storage location of a_Position');
    return -1;
  }
  gl.vertexAttribPointer(a_Position, 3, gl.FLOAT, false, FSIZE * 6, 0);
  gl.enableVertexAttribArray(a_Position);
  // Assign the buffer object to a_Color and enable the assignment
  var a_Color = gl.getAttribLocation(gl.program, 'a_Color');
  if(a_Color < 0) {
    console.log('Failed to get the storage location of a_Color');
    return -1;
  }
  gl.vertexAttribPointer(a_Color, 3, gl.FLOAT, false, FSIZE * 6, FSIZE * 3);
  gl.enableVertexAttribArray(a_Color);

  // Unbind the buffer object
  gl.bindBuffer(gl.ARRAY_BUFFER, null);

  return n;
}
