Rocky DEM tutorial1_Transfer Chute_转运槽

tutorial1_Transfer Chute_转运槽

0. 目的

1. 本教程主要是通过转运槽的建模，简单的说明一下使用Rocky进行仿真模拟的工作流程。
将会学到:
如何导入几何
如何定义部件的运动
如何改变材料的性质以及其之间的相互作用力
如何设置粒子的初始以及边界条件
如何进行后处理，包括创建动画、导出数据

1. 模拟条件与模型介绍

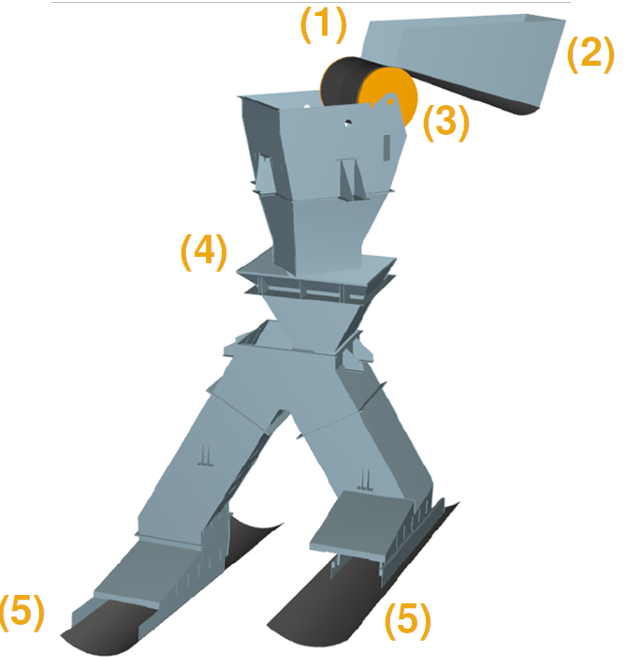

转运槽的模型如下图所示：

(1)Free Conveyor 进料输送部分; (2) skirt 裙板；（3）Pulley 滑轮；（4）滑道；（5）Receiving Conveyor 出料输送部分。

模拟条件：
颗粒的进口速度为1000t/h, 进料输送带的速度为2.5m/s,回料输送带2 m/s, 模拟时间为13s。

2. 模型设置

选择【New p
