Cadence16.6 PSpice仿真步骤---以分立器件搭建的H桥电路仿真为例

本文链接：https://blog.csdn.net/weixin_39482005/article/details/106986784

1. PSpice仿真工程的建立
运行ORCAD Capture CIS

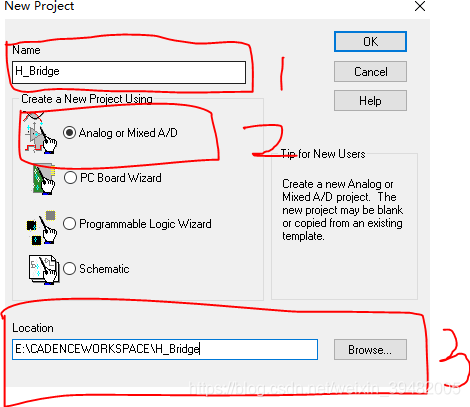

FILE—>NEW—>PROJECT—>输入工程名—>选择Analog orMixed A/D—>选择工程路径。如图1所示

2. 添加Cadence 自带的Pspice库
1）可以按快捷键P，调出器件放置工具；
也可以点击工具栏的“芯片”图标，调出器件放置工具；
还可以从菜单栏Place—>Part,调出器件放置工具。

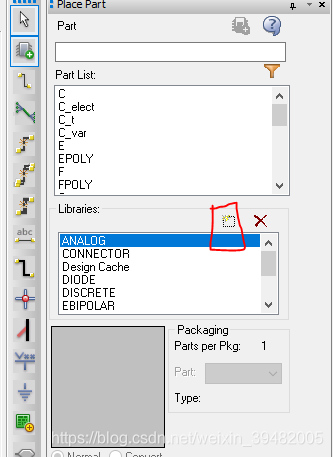

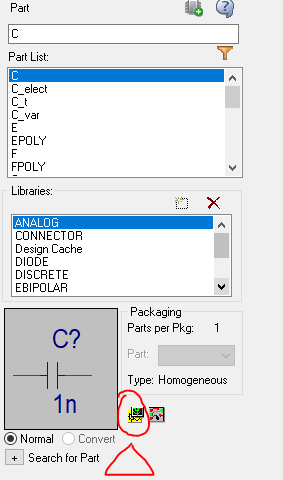

2）添加常用的PSpice模型库—>点击下图红框添加

3 添加analog.olb、source.olb、ebipolar.olb、diode.olb、infineon_optimos_n.olb这几个Spice模型库。
analog.olb库里是R、C、L；
source.olb库里是激励源；
ebipolar.olb库里是三极管；
diode.olb库里是二极管；
infineon_optimos_n.olb库里是N MOSFET；

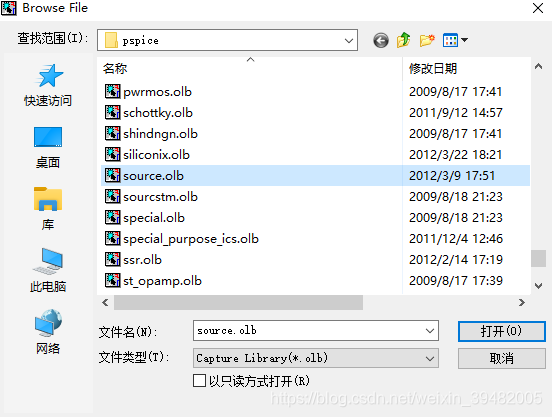

如图3所示找到上述几个库。

3. 绘制仿真原理图

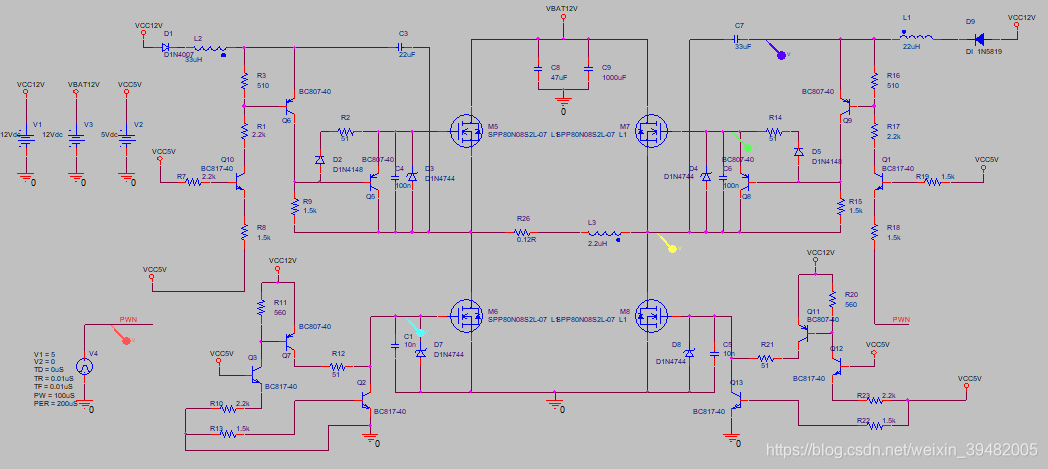

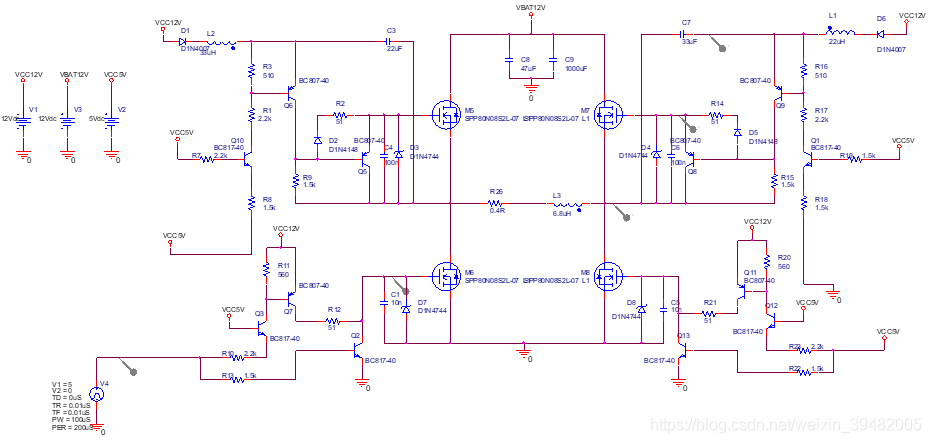

1）参考图4绘制完整的原理图。

注意：有的原理图符号是没有Spice模型的，有图5所示的图标才表示有Spice模型。一定要选择有Spice模型的器件进行仿真。例如直流有刷电机，没有找到Spice模型，用小电阻和电感串联模拟电机。
原理图是从网上找的，

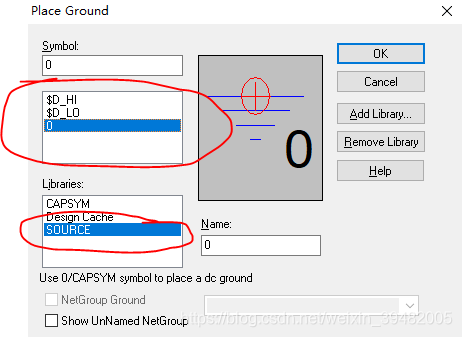

2）需要说明的是原理图中的GND一定要选择0电位的那个，不然无法仿真。GND的原理图符号的选择见图6.

4. 设置仿真参数
1）工具栏中 PSpice—>New Simulation Profile—>输入配置名称—>Create，见图7。

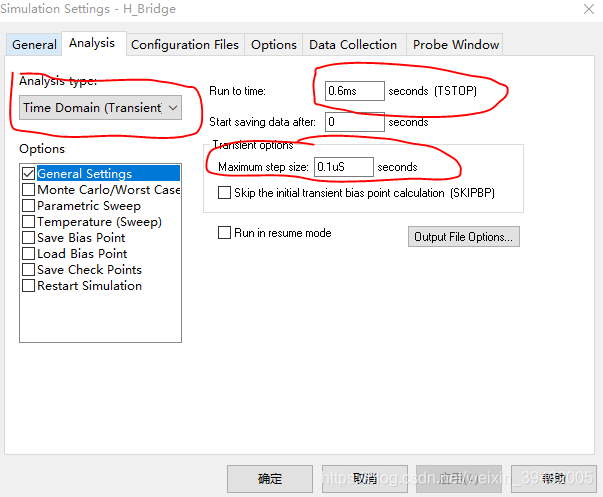

2）设置仿真模式、仿真运行时间、最大步长等，见图8。

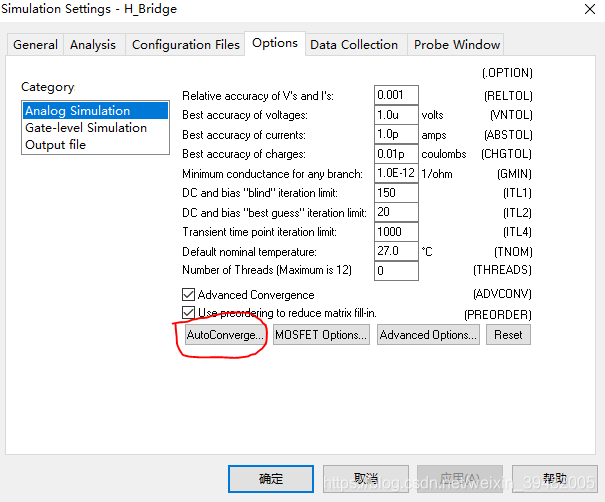

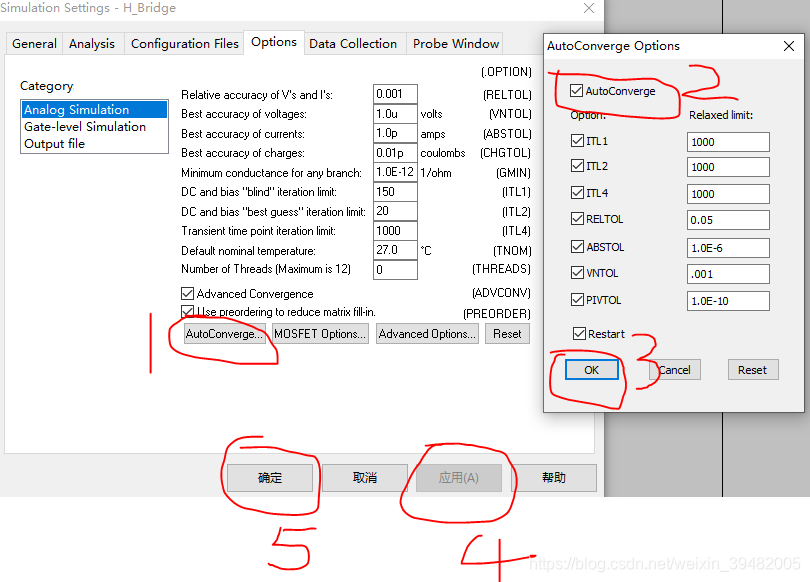

3）设置自动收敛，其他参数可以不用修改，点击图9中红框AutoConverge图标和图10中勾选AutoConverge选项。

图10
注意：这个原理图比较复杂，如果不采用AutoConverge，可能需要多次设置迭代次数、精度才能仿真成功。

5. 开始运行仿真

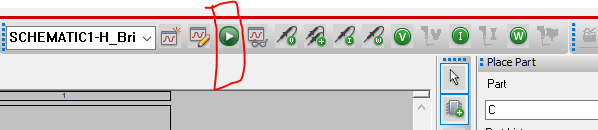

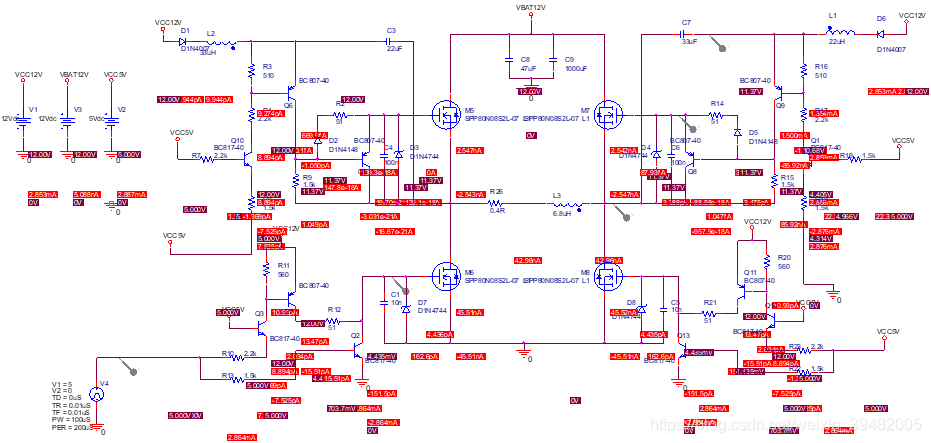

点击工具栏中运行图标，开始仿真，请耐心等待结果。运行图标见图11，原理图页面的结果见图12。
图11
图12
6. 添加探针，查看需要关注点的仿真波形

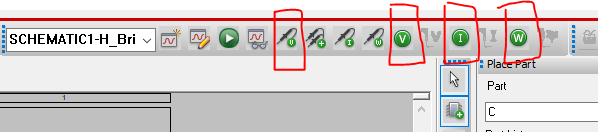

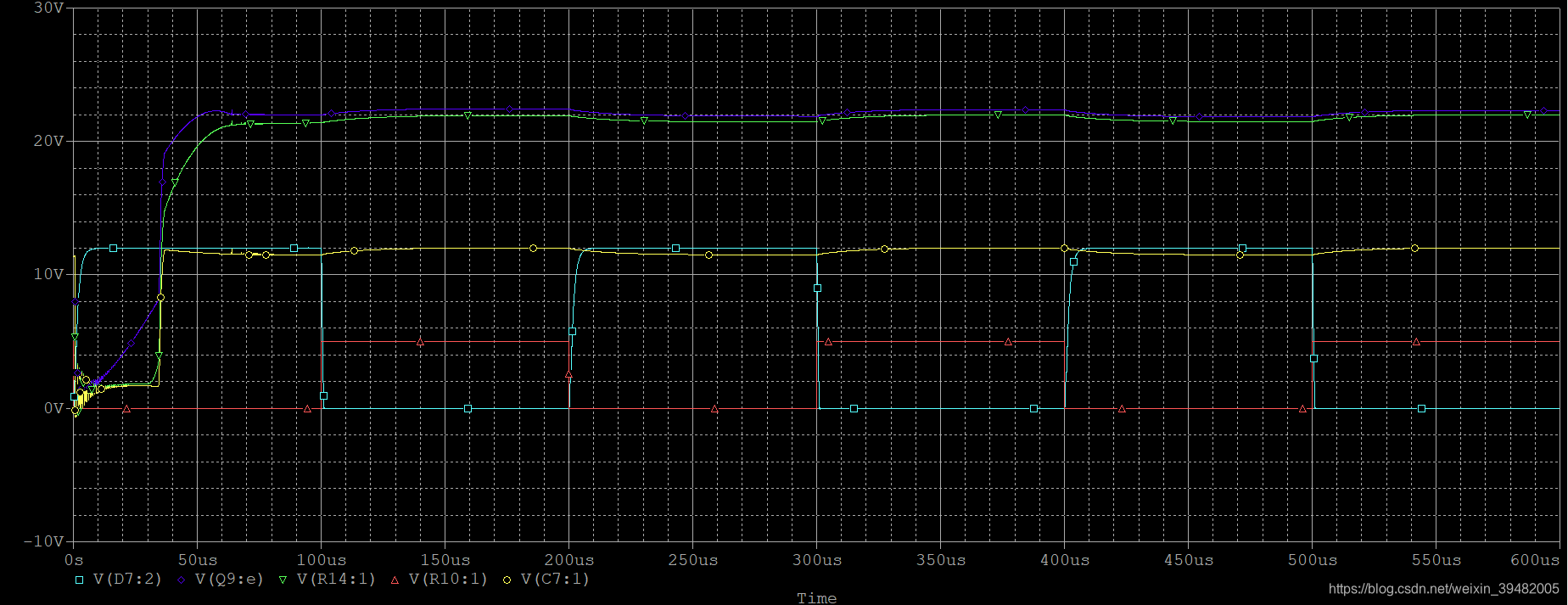

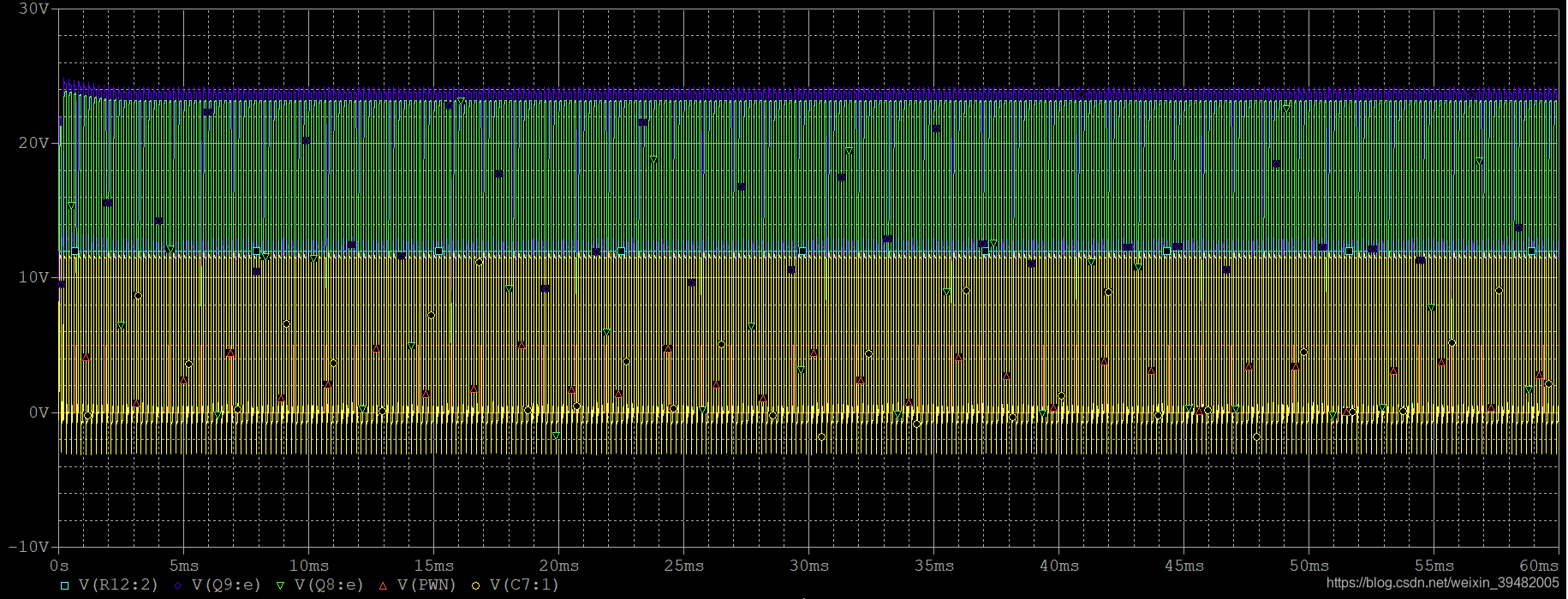

添加探针的方法见图13，上述原理图中已经添加。V、I、W选项分别对应电压、电流、功率。仿真结果见图14。
特别注意：如果选择采用下桥进行PWM控制，上桥常打开，仿真结果显示仅可在前几个周期内CP电容可以驱动电机转动。驱动时间变长后，电机会停顿，等到CP电容充电后才能继续打开上桥MOSFET。
正确的驱动方式：上桥MOSFET进行PWM控制，下桥常打开，这样电机才会被正确驱动
图13
图14
