一、前言
目前有个电源组需要通过i2c进行读取，获取一些电池信息，采用SMBus协议进行读取，其可以看作i2c的子集，可以直接通过i2c的接口进行读写。
SMBus建立在被广泛采用的I2C总线之上，并定义了OSI（开放系统互连）模型的链路和网络层。PMBus™使用SMBus作为其物理层，并添加了命令定义和其他新特性。大多数新特性都属于OSI模型的中到高层次。
读取的电池组控制芯片为SN8765，属于定制的。
设备地址一般为0x16，需要联系厂家获取一些设备和软件读取信息和i2c读取的信息进行比对，确认i2c读取内容大小端问题及转换等问题，寄存器地址基本也是固定的，找厂家获取对应文档即可。
一般使用德州仪器TI的EV2300 HPA002设备和对应的bq Evaluation Software等软件进行读取，基本配置SMBus/I2C的SCL、SDA、GND进行读取即可，EV2300使用USB供电，对应USB驱动也在网上搜一下安装即可。
二、资料收集
SMBus介绍：https://www.eet-china.com/mp/a25851.html
STM32CubeMX HAL库SMBUS和PMBUS介绍：https://www.stmcu.com.cn/Designresource/design_resource_detail?file_name=AN4502_%E5%9F%BA%E4%BA%8ESTM32Cube%E5%BA%93%E7%9A%84SMBUS%E5%92%8CPMBUS%E4%BB%8B%E7%BB%8D&lang=EN&ver=4.0&cat=application_note
Alert mode：https://blog.csdn.net/weixin_49259827/article/details/128217687
EV2300驱动：https://www.laptopu.ro/wp-content/uploads/wpforo/attachments/103/2452-EV2300aDeviceDriverInstallerMultilanguage0-6.rar
SN8765规格书：https://download.csdn.net/download/weixin_41602413/10193698?spm=1001.2101.3001.6650.1&utm_medium=distribute.pc_relevant.none-task-download-2%7Edefault%7ECTRLIST%7ERate-1-10193698-blog-83178838.235%5Ev43%5Epc_blog_bottom_relevance_base3&depth_1-utm_source=distribute.pc_relevant.none-task-download-2%7Edefault%7ECTRLIST%7ERate-1-10193698-blog-83178838.235%5Ev43%5Epc_blog_bottom_relevance_base3&utm_relevant_index=2
对于F1\F4等不太适合X-CUBE-SMBUS，可以直接使用I2C：
三、CubeMX配置

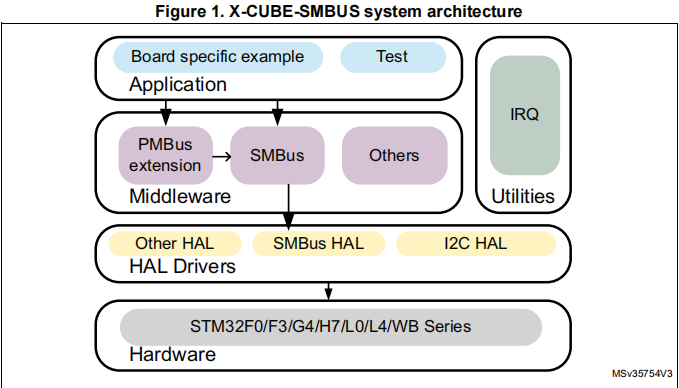

1、方式1-X-CUBE-SMBUS（F1、F4等无法正常使用）

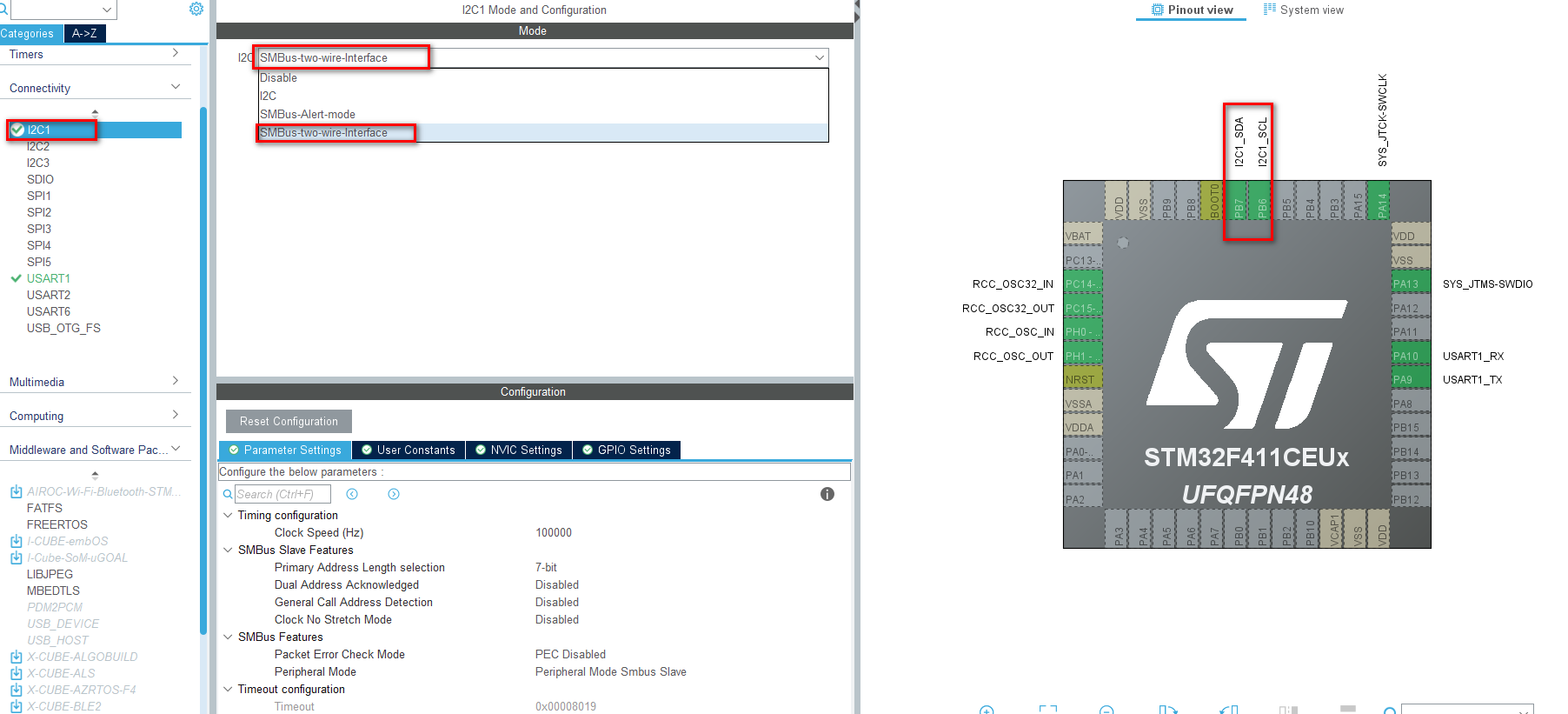

下载安装配置SMBUS中间件，基于i2c配置SMBus：（示例一下SMBUS配置，对于F1、F4等可以直接配置使用i2c，获取配置GPIO口软件模拟I2C）
配置开启SMBUS中间件：

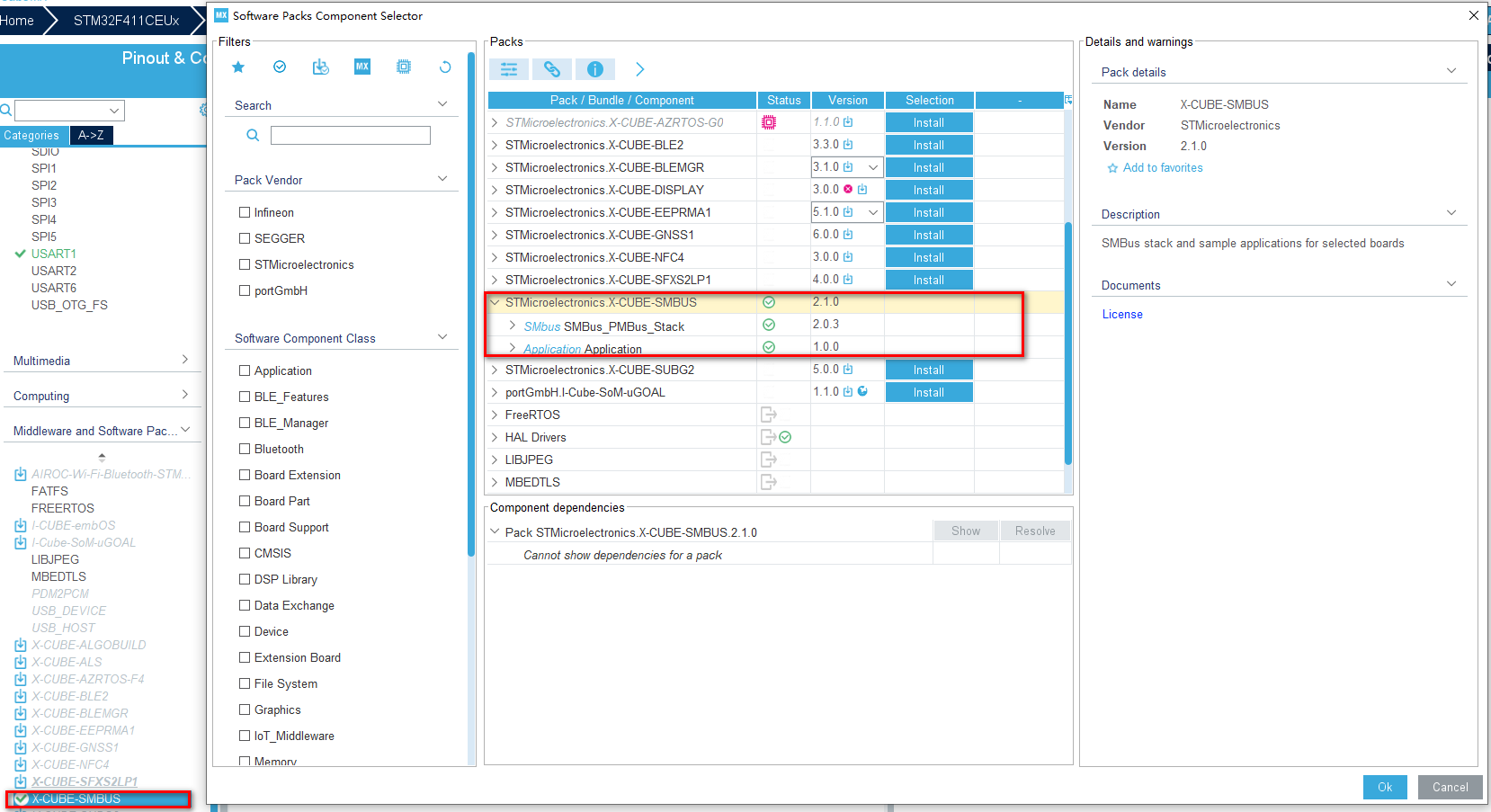

第一次是没有的，需要登录下载安装：

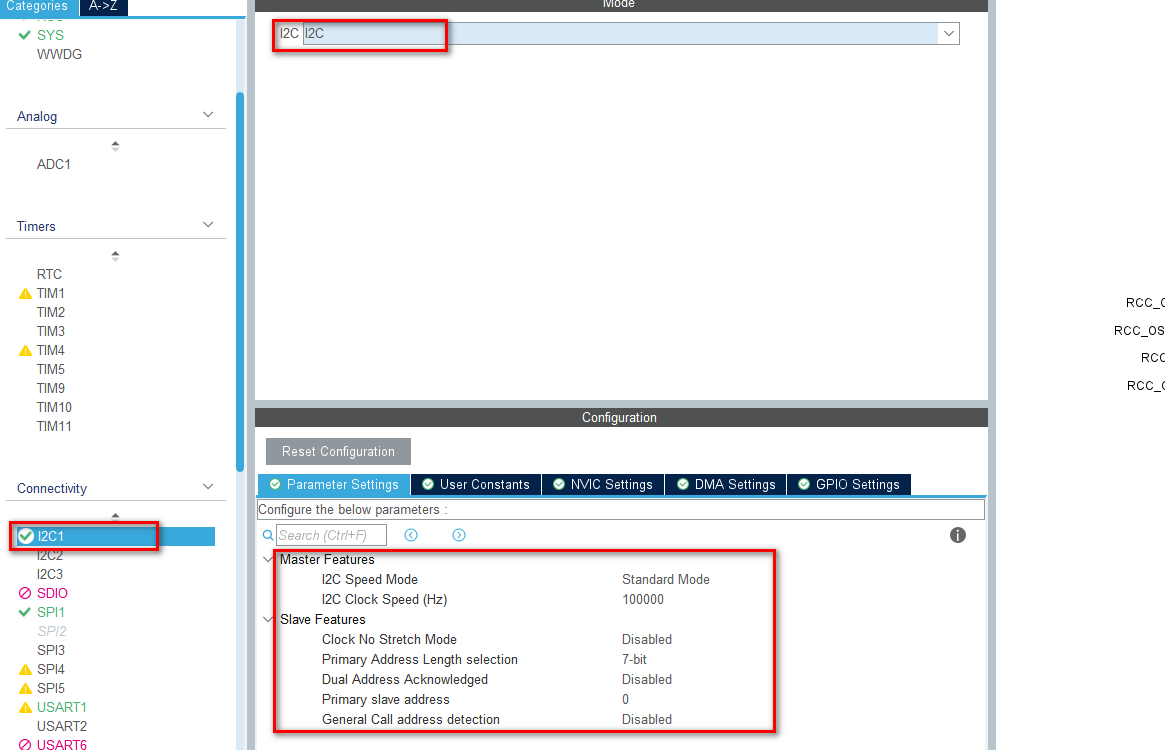

2、HAL库方式i2c接口（不推荐，硬件i2c可能总是busy）
配置简单，接口也简单，但是调试时经常发现读写接口返回为HAL_BUSY，所以不是很推荐。

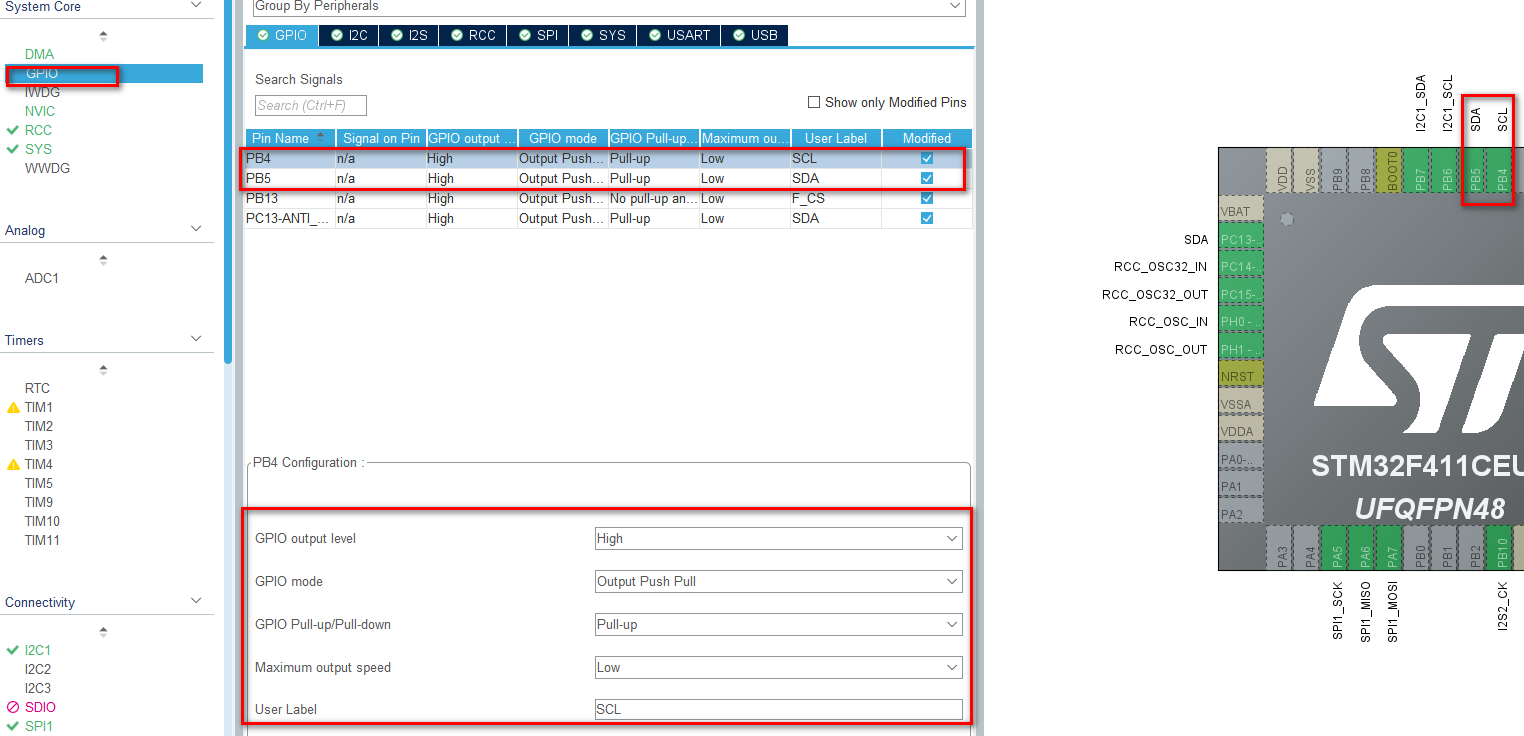

3、HAL库GPIO模拟i2c（推荐）
配置两个GPIO为SCL和SDA，然后增加us级别的延时，之后自行根据i2c协议模拟开始、结束、收、发、ack。
//
// Created by Administrator on 2024/3/5.
//
#ifndef IIC_H
#define IIC_H
#include <stdint.h>
void IIC_Start(void);
void IIC_Stop(void);
void IIC_Send_Byte(uint8_t d);
uint8_t IIC_Wait_Ack(void);
uint8_t IIC_Read_Byte(void);
void IIC_Ack(uint8_t ack);
#endif //IIC_H
//
// Created by Administrator on 2024/3/5.
//
#include "iic.h"
#include "delay.h"
#include "gpio.h"
/**********************************************************
1.IIC软件模拟 使用HAL库时
2.需要STM32CubeMX配置初始化的相关引脚为GPIO模式 SDA SCL初始状态下都是输出 推挽 上拉模式
4.初始状态下SDA 与 SCL要给高电平 使用高低电平转换时之间要有明显的us级延时
**********************************************************/
static GPIO_InitTypeDef GPIO_InitStruct;
/**********************************************************
1.引脚配置 宏定义用IF语句
2.给引脚电平必须要给输出模式
3.SCL一直都是输出模式(输出时钟肯定是输出模式)
4.宏定义绑定引脚SDA与SCL SDA PB5 SCL PB4
**********************************************************/
#define SCL_Type GPIOB
#define SDA_Type GPIOB
#define SCL_GPIO GPIO_PIN_4
#define SDA_GPIO GPIO_PIN_5
//设置输出高低电平模式
#define SDA_OUT(X) if(X) \
HAL_GPIO_WritePin(SDA_Type, SDA_GPIO, GPIO_PIN_SET); \
else \
HAL_GPIO_WritePin(SDA_Type, SDA_GPIO, GPIO_PIN_RESET);
#define SCL_OUT(X) if(X) \
HAL_GPIO_WritePin(SCL_Type, SCL_GPIO, GPIO_PIN_SET); \
else \
HAL_GPIO_WritePin(SCL_Type, SCL_GPIO, GPIO_PIN_RESET);
#define SDA_IN HAL_GPIO_ReadPin(SDA_Type,SDA_GPIO)//只有输入模式才能读取电平状态
/*****************************************
SDA引脚转变为 OUT输出模式(输出模式给停止 开始信号)
******************************************/
void IIC_SDA_Mode_OUT(void) {
GPIO_InitStruct.Pin = SDA_GPIO;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_PULLUP;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
HAL_GPIO_Init(SDA_Type, &GPIO_InitStruct);
}
/*****************************************
SDA引脚转变为 输入模式(输入模式传输具体的数据)
******************************************/
void IIC_SDA_Mode_IN(void) {
GPIO_InitStruct.Pin = SDA_GPIO;
GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
GPIO_InitStruct.Pull = GPIO_PULLUP;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
HAL_GPIO_Init(SDA_Type, &GPIO_InitStruct);
}
/*****************************************
IIC开始信号
******************************************/
void IIC_Start(void)//IIC开始信号
{
//设置为输出模式
IIC_SDA_Mode_OUT();
//空闲状态两个引脚是高电平
SDA_OUT(1);
SCL_OUT(1);
delay_us(5);
//拉低数据线
SDA_OUT(0);
delay_us(5);
//再拉低时钟线
SCL_OUT(0);
delay_us(5);
}
//IIC停止信号
void IIC_Stop(void) {
//设置为输出模式
IIC_SDA_Mode_OUT();
//拉低
SDA_OUT(0);
SCL_OUT(0);
delay_us(5);
//时钟线先拉高
SCL_OUT(1);
delay_us(5);
//再把数据线拉高
SDA_OUT(1);
delay_us(5);
}
void IIC_Send_Byte(uint8_t d)//主机发送8位数据给从机MSB 高位先发
{
uint8_t i = 0;
//设置为输出模式
IIC_SDA_Mode_OUT();
SDA_OUT(0);
SCL_OUT(0);
delay_us(5);
for (i = 0; i < 8; i++) {
if (d & (0x1 << (7 - i)))//表示数据是1
SDA_OUT(1)
else SDA_OUT(0);
delay_us(5);
SCL_OUT(1);//拉高时钟线，告诉对方你可以读了
delay_us(5);
SCL_OUT(0);//拉低时钟线，告诉对方你暂时别读，我在准备数据
}
}
uint8_t IIC_Wait_Ack(void)//等待从机给主机应答或者不应答
{
uint8_t ack = 0;
//设置为输入模式
IIC_SDA_Mode_IN();
//时钟线拉高,时钟线为高电平期间，不管是数据还是ack都是有效的
SCL_OUT(1);
delay_us(5);
if (SDA_IN == 1)
ack = 1;//无效ACK，就是无效应答
else
ack = 0;//有效ACK，就是有效应答
SCL_OUT(0);
delay_us(5);
return ack;
}
uint8_t IIC_Read_Byte(void)//从机发送8位数据给主机
{
uint8_t i = 0;
uint8_t data = 0;
//设置为输入模式
IIC_SDA_Mode_IN();
//先拉低时钟线，准备数据
SCL_OUT(0);
delay_us(5);
for (i = 0; i < 8; i++) {
SCL_OUT(1);//时钟线为高电平期间数据才是有效的
delay_us(5);
if (SDA_IN == 1)
data |= (0x1 << (7 - i));//数据就是1
else
data &= ~(0x1 << (7 - i));//数据就是0
SCL_OUT (0);//告诉对方此时准备数据，先别读写
delay_us(5);
}
return data;
}
//主机发送应答或者不应答给从机，1高电平不应答，反之应答
void IIC_Ack(uint8_t ack)
{
//设置为输出模式
IIC_SDA_Mode_OUT();
SDA_OUT(0);
SCL_OUT(0);
delay_us(5);
SDA_OUT(ack);//发送高/低电平--->发送不应答/应答
delay_us(5);
SCL_OUT(1);//告诉从机我已经准备好数据，你可以读取了
delay_us(5);
SCL_OUT (0);//拉低时钟线，发送ack结束
delay_us(5);
}
void delay_us(uint32_t udelay)
{
uint32_t startval,tickn,delays,wait;
startval = SysTick->VAL;
tickn = HAL_GetTick();
//sysc = 72000; //SystemCoreClock / (1000U / uwTickFreq);
delays =udelay * 72; //sysc / 1000 * udelay;
if(delays > startval)
{
while(HAL_GetTick() == tickn)
{
}
wait = 72000 + startval - delays;
while(wait < SysTick->VAL)
{
}
}
else
{
wait = startval - delays;
while(wait < SysTick->VAL && HAL_GetTick() == tickn)
{
}
}
}
四、示例代码
I2C需要确认方向、设备地址，寄存器地址，之后读写多个字节的流程就比较固定了，这里结合SN8765读取做了简单封装：
#include <stdio.h>
#include <string.h>
#include "battery.h"
//#include "i2c.h"
#include "iic.h"
#define SN8765_DEVICE_ADDRESS 0x16
#define I2C_READ 1
#define I2C_WRITE 0
typedef enum {
BATTERY_SBS_CMD_TEMPERATURE = 0x08,
BATTERY_SBS_CMD_VOLTAGE,
BATTERY_SBS_CMD_CURRENT,
BATTERY_SBS_CMD_RELATIVE_STATE_CHARGE = 0x0d,
BATTERY_SBS_CMD_CYCLE_COUNT = 0x17,
BATTERY_SBS_CMD_MANUFACTURER_DATE = 0x1b,
BATTERY_SBS_CMD_SERIAL_NUMBER,
BATTERY_SBS_CMD_MANUFACTURER_NAME = 0x20,
BATTERY_SBS_CMD_DEVICE_NAME,
} BATTERY_SBS_CMD;
uint8_t i2c_read_word(uint8_t cmd, uint8_t *res, uint8_t read_size) {
//开始
IIC_Start();
//发送器件地址+写命令
IIC_Send_Byte(SN8765_DEVICE_ADDRESS|I2C_WRITE);
if(IIC_Wait_Ack()) {
printf("wait ack failed1.\n");
return 0;
}
//发送寄存器地址
IIC_Send_Byte(cmd);
if(IIC_Wait_Ack()) {
printf("wait ack failed2.\n");
return 0;
}
IIC_Start();
//发送器件地址+读命令
IIC_Send_Byte(SN8765_DEVICE_ADDRESS|I2C_READ);
if (IIC_Wait_Ack()) {
printf("wait ack failed3.\n");
return 0;
}
//读单个或多个字节
int i;
for (i = 0; i < read_size; i++) {
res[i] = IIC_Read_Byte();
if (i != read_size - 1) {
//应答
IIC_Ack(0);
} else {
//最后一个字节读取后不应答
IIC_Ack(1);
}
}
//停止
IIC_Stop();
return i;
}
void readAllBatteryInfo(T_BatteryInfo *batteryInfo) {
uint8_t data[32] = {'\0'};
memset(data, '\0', sizeof(data));
i2c_read_word(BATTERY_SBS_CMD_TEMPERATURE, data, 2);
batteryInfo->temperature = data[0] + (data[1] * 256);
printf("data0:%02x,data1:%02x,temp:%d\n", data[0], data[1], batteryInfo->temperature);
memset(data, '\0', sizeof(data));
i2c_read_word(BATTERY_SBS_CMD_VOLTAGE, data, 2);
batteryInfo->voltage = data[0] + (data[1] * 256);
printf("data0:%02x,data1:%02x,voltage:%d\n", data[0], data[1], batteryInfo->voltage);
memset(data, '\0', sizeof(data));
i2c_read_word(BATTERY_SBS_CMD_CURRENT, data, 2);
batteryInfo->current = (short)(data[0] + (data[1] * 256));
printf("data0:%02x,data1:%02x,current:%d\n", data[0], data[1], batteryInfo->current);
memset(data, '\0', sizeof(data));
i2c_read_word(BATTERY_SBS_CMD_RELATIVE_STATE_CHARGE, data, 1);
batteryInfo->relativeStateOfCharge = data[0];
printf("data0:%02x,relativeStateOfCharge:%d\n", data[0], batteryInfo->relativeStateOfCharge);
memset(data, '\0', sizeof(data));
i2c_read_word(BATTERY_SBS_CMD_CYCLE_COUNT, data, 2);
batteryInfo->cycleCount = data[0] + (data[1] * 256);
printf("data0:%02x,data1:%02x,cycleCount:%d\n", data[0], data[1], batteryInfo->cycleCount);
memset(data, '\0', sizeof(data));
i2c_read_word(BATTERY_SBS_CMD_MANUFACTURER_DATE, data, 2);
batteryInfo->manufactureDate = data[0] + (data[1] * 256);
printf("data0:%02x,data1:%02x,manufactureDate:%d\n", data[0], data[1], batteryInfo->manufactureDate);
memset(data, '\0', sizeof(data));
i2c_read_word(BATTERY_SBS_CMD_SERIAL_NUMBER, data, 2);
batteryInfo->serialNumber[1] = data[0];
batteryInfo->serialNumber[0] = data[1];
printf("data0:%02x,data1:%02x,serialNumber:%d,%d\n", data[0], data[1], batteryInfo->serialNumber[0], batteryInfo->serialNumber[1]);
memset(data, '\0', sizeof(data));
i2c_read_word(BATTERY_SBS_CMD_MANUFACTURER_NAME, data, 12);
printf("manufacturer name:");
for (int i = 0; i < 12; i++) {
printf("%02x ", data[i]);
}
printf("\n");
memset(data, '\0', sizeof(data));
i2c_read_word(BATTERY_SBS_CMD_DEVICE_NAME, data, 8);
printf("device name:");
for (int i = 0; i < 8; i++) {
printf("%02x ", data[i]);
}
printf("\n");
}
//
// Created by Administrator on 2024/3/5.
//
#ifndef BATTERY_H
#define BATTERY_H
#include <stdint.h>
typedef struct {
uint16_t manufacturerAccess;
uint16_t remainingCapacityAlarm;
uint16_t remainingTimeAlarm;
uint16_t batteryMode;
uint16_t atRate;
uint16_t atRateTimeToFull;
uint16_t atRateTimeToEmpty;
uint16_t atRateOK;
uint16_t temperature;
uint16_t voltage;
int16_t current;
uint16_t averageCurrent;
uint8_t maxError;
uint8_t relativeStateOfCharge;
uint8_t absoluteStateOfCharge;
uint16_t remainingCapacity;
uint16_t fullChargeCapacity;
uint16_t runTimeToEmpty;
uint16_t averageTimeToEmpty;
uint16_t averageTimeToFull;
uint16_t chargingCurrent;
uint16_t chargingVoltage;
uint16_t batteryStatus;
uint16_t cycleCount;
uint16_t designCapacity;
uint16_t designVoltage;
uint16_t specificationInfo;
uint16_t manufactureDate;
uint8_t serialNumber[2];
uint8_t manufacturerName[12];
uint8_t deviceName[8];
uint8_t deviceChemistry[5];
uint8_t manufacturerDataOrCalibrationData[26];
uint8_t authenticateOrManufacturerInput[32];
uint16_t cellVoltage4;
uint16_t cellVoltage3;
uint16_t cellVoltage2;
uint16_t cellVoltage1;
} T_BatteryInfo;
void readAllBatteryInfo(T_BatteryInfo *batteryInfo);
#endif //BATTERY_H
五、测试及比对结果

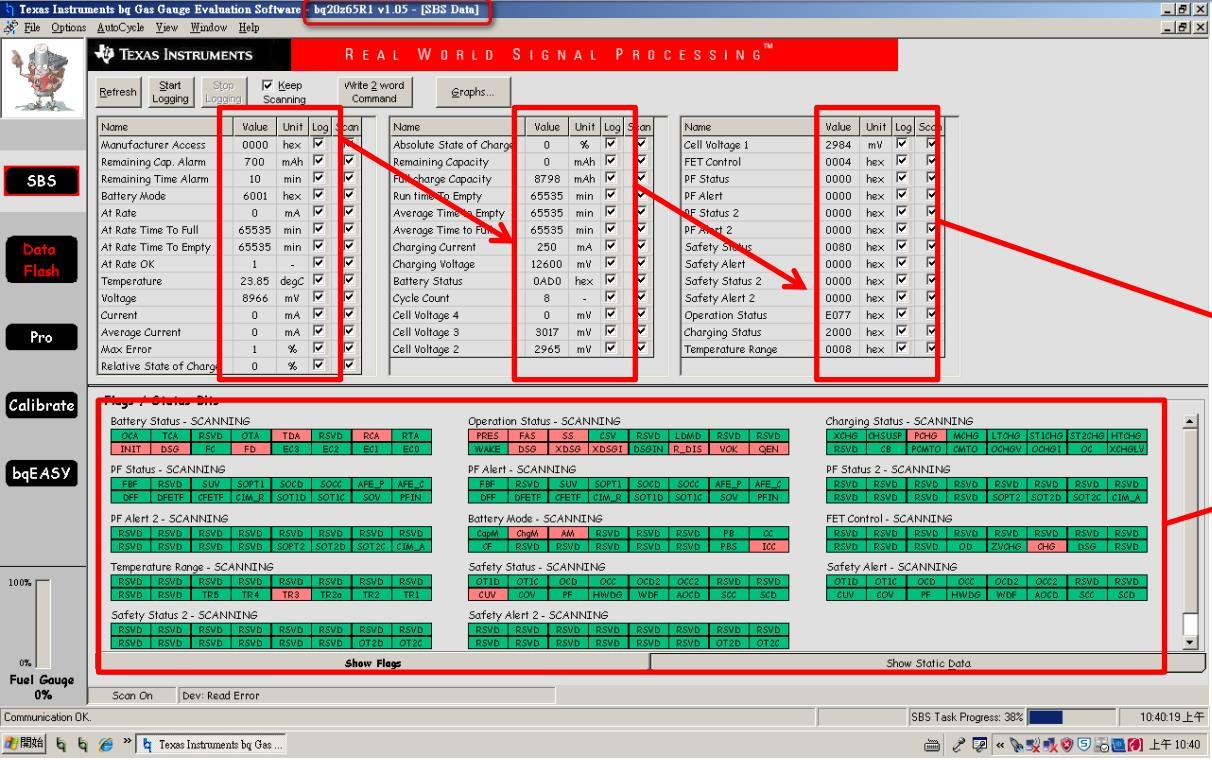

软件使用网图：

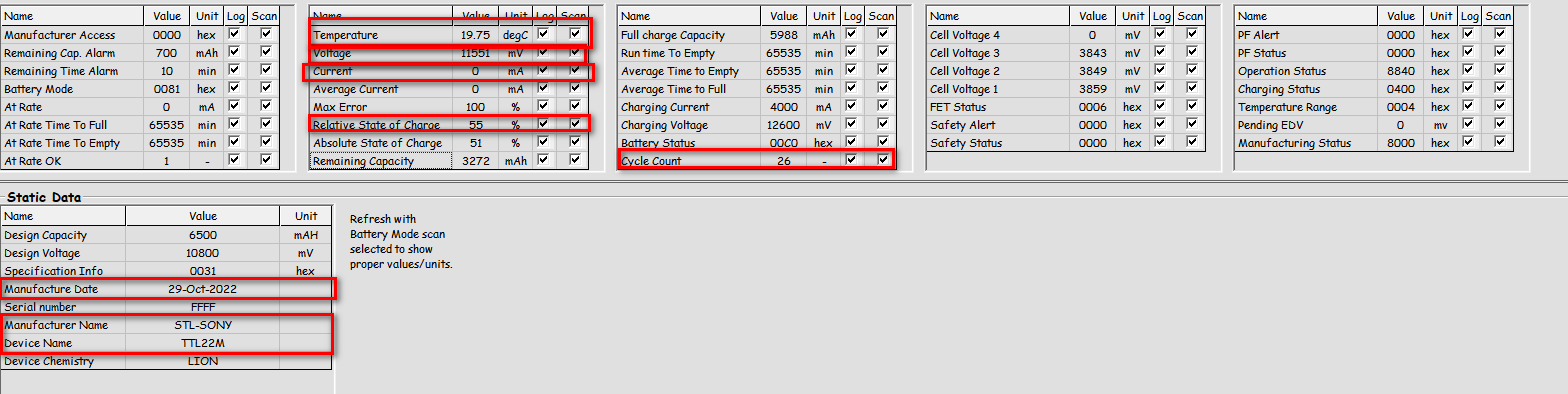

通过ti的软件结合EV2300 HPA002进行读取：
一般常用读取的内容如下（出厂日期的计算比较特殊，需要按位分割计算，这在很多协议中比较常见）：
- 1、Cycle Count：充满一次电用完一次的循环次数，可用于充放电次数限制，强行报废电池；
- 2、Temperature：温度（0.1K，0.1开尔文度数，需要转换为摄氏度）
- 3、Voltage：电压（mV）
- 4、Current：电流（mA）
- 5、Relative State of Charge：相对电量值（百分比）

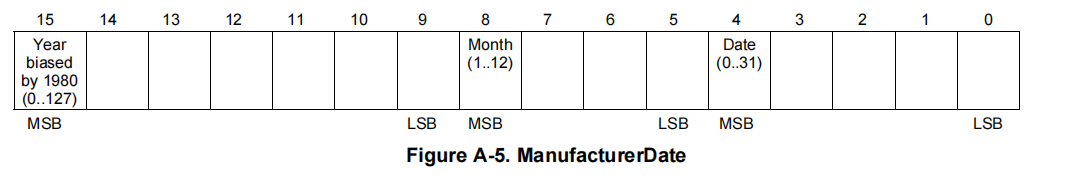

- 6、Manufacturer Date：出厂日期（A.28 ManufactureDate (0x1b)
This read-word function returns the date the pack was manufactured in a packed integer. The date is
packed in the following fashion:
(year–1980) x 512 + month x 32 + day
The default value for this function is stored in Manuf Date.
When the SN8765 is in UNSEALED or higher security mode, this block is R/W.）
101010 1010 11101转换为2022年10月29日
- 7、Manufacturer Name：厂家信息（有空格 16进制转ASCII：08 53 54 4c 2d 53 4f 4e 59 95 95 95）
- 8、Device Name：设备名称（有空格，16进制转ASCII 06 54 54 4c 32 32 4d 59 ）
在线进制转换：http://www.hiencode.com/jinzhi.html

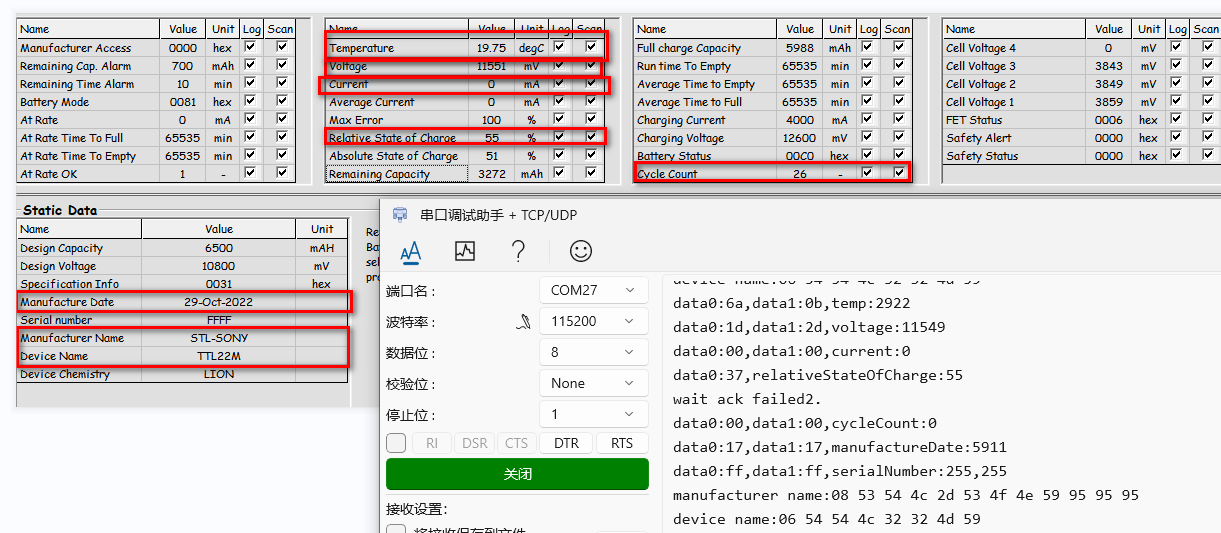

I2C读取到的内容：
六、注意事项
- 1、注意I2C读取多个字节问题：如果发现读取多个字节时第一个字节正确，后续字节为FF，那么大概率是ACK应答设置错误，导致后续字节未正常应答；
- 2、小端结果，多字节转换时注意：多个字节时往往先读取到的是小端内容，但也要结合具体的配置，如果是大端先出则最终转换时计算结果会不同，最好结合测试工具和各字节内容先读取一个来确认一下字节序；
- 3、如果软件模拟i2c发送寄存器地址一直ack超时，可以尝试切换使用HAL库的i2c接口；
七、最后
单组电池的供电时间毕竟有限，往往我们会有多个电池组来保证续航，对于多组电池我们stm32单片机的i2c可能是不够用的，这个时候会用到TCA9548A这样的芯片来扩展复用I2C，通过选择通道来读取不同通道I2C上连接的电池的信息。
