一、实验名称

交换机基本配置和单交换机 VLAN实验

二、实验目的

通过本次实验，掌握 交换机工作原理和指令系统使用的基本方法 ： 查看交换机的常用参数、修改等基本维护操作 ；能够使用G NS3搭建实验拓扑，并进行IP地址、VLAN规划 ，配置I P 地址 。 理解交换机和V LAN 的基本原理。

三、实验原理

(1)实验工具：GNS3

(2)实验依赖的原理：

VLAN是一种将局域网设备从逻辑上划分成一个网段，从而实现虚拟工作组的新兴数据交换技术。

VLAN是指一个物理网段内，进行逻辑的划分，划分成若干个虚拟局域网 ； VLAN不受物理位置的限制，可以进行灵活划分。相同VLAN内该机可以互相直接访问，不同VLAN间的主机互相访问必须经由路由设备进行转发。广播数据包只可以在本VLAN内进行传播，不能传输到其它VLAN中。

基于端口VLAN是实现VLAN的方式之一，基于端口的VLAN是利用交换机的端口进行VLAN的划分，一个端口只能属于一个VLAN。

四、实验要求

1、实验任务1

1)掌握交换机工作原理和指令系统使用的基本方法；

2)能进行交换机的常用参数查看、修改等基本维护操作

2、实验任务2

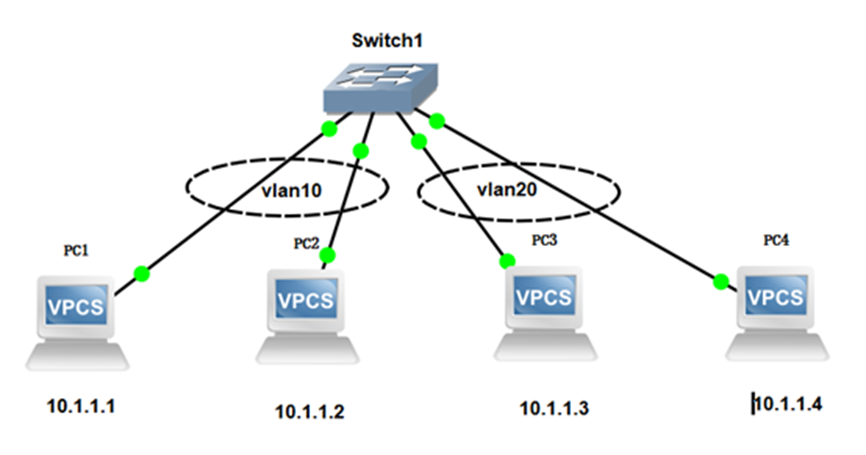

1)参考下图，搭建实验拓扑，并进行IP地址、VLAN规划。

2)按照规划设计，完成IP地址配置。

3)在交换机上进行合理的VLAN划分和端口配置，使得同一VLAN能够ping通，不同交换机之间ping不同，能够解释为什么。

4)截图给出最终的交换机上的VLAN配置，和实验验证结果

五、实验步骤

1、交换机工作原理和指令系统使用的基本方法

1、交换机工作原理：

1)交换机根据收到数据帧中的源MAC地址建立该地址同交换机端

口的映射，并将其写入MAC地址表中。

2)交换机将数据帧中的目的MAC地址同已建立的MAC地址表进行比较，以决定由哪个端口进行转发。

3)如数据帧中的目的MAC地址不在MAC地址表中，则向所有端口转发。这一过程称为泛洪。

 4)广播帧和组播帧向所有的端口转发。

2、交换机指令系统的基本使用方法：

1)系统参数设置：Switch(config)#

2)系统信
