  室外综合管网，即建筑楼外配套管网，主要包括：排水管道( 污水管、雨水管)、热力管道、煤气管道、供水管道(自来水管、中水管、纯净水管)、通讯及智能化管线(电话、有线电视、宽带网)、电力管线等。由于室外综合管网的复杂性及重要性，只有做好前期策划和过程管控，才能避免各种问题的出现。本文就从①综合设计和②施工工序两方面，总结室外综合管网工程的实施要点，对于我们在项目中实施参考很有帮助。

一

综合设计篇

室外综合管网涉及专业繁多，前期要综合设计，合理统筹安排，解决各专业管线布置及其相互间的矛盾。本节就系统性地总结室外综合管网施工的原则，以供参考。

1 室外综合管网施工的“四让”原则 1. 有压管道让无压管道 2. 埋管浅的管道让埋管深的管道      3. 单管让双管

4. 柔性材料管道让刚性材料管道

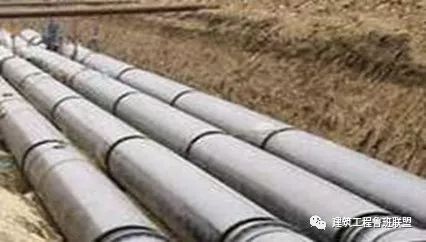

2 工程管线竖向位置发生矛盾时应遵循以下原则 1. 压力管让重力自流管线 2. 可弯曲管线让不易弯曲管线 3. 分支管线让主干管线 4. 小管径管线让大管径管线 5. 电力电缆与电信管缆宜远离，并按照电力管线在道路东侧或南侧、电信管线在道路西侧或北侧的原则布置 6. 尽可能将性质类似、埋深接近的管线排列在一起 7. 新建管线让原有管线 8. 施工量小的让施工量大的

9. 检修次数少的、方便的，让检修次数多的、不方便的

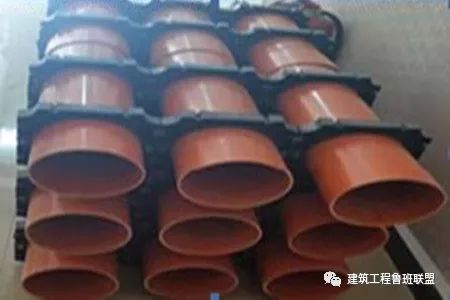

3 交叉排列顺序 1. 各种工程管线不应在垂直方向重叠直埋敷设 2. 给水管道应在排水管道上面 3. 煤气管道应在其他管道上面(热力管道除外) 4. 电力管道应在热力管道下面、其他管道上面 5. 热力管应在可燃气体管道及给水管道上面

6. 工程管线在交叉点的高程应根据排水管线的高程确定

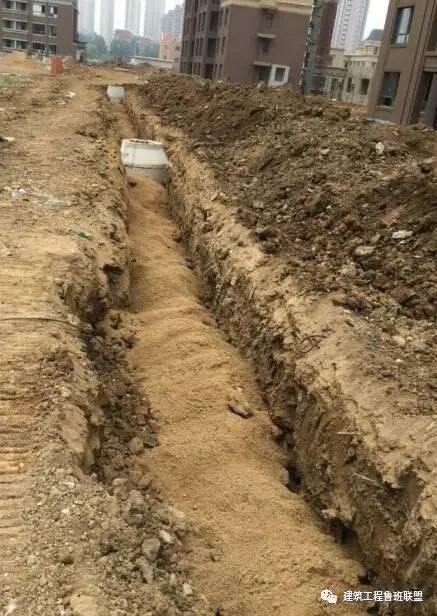

给水管道应在排水管道上面

煤气管道应在其他管道上面(热力管道除外)

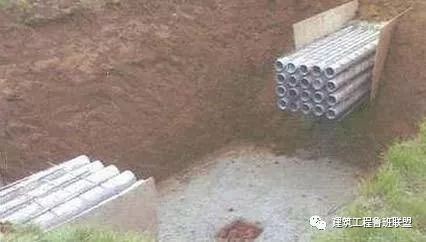

电力管道应在热力管道下面、其他管道上面

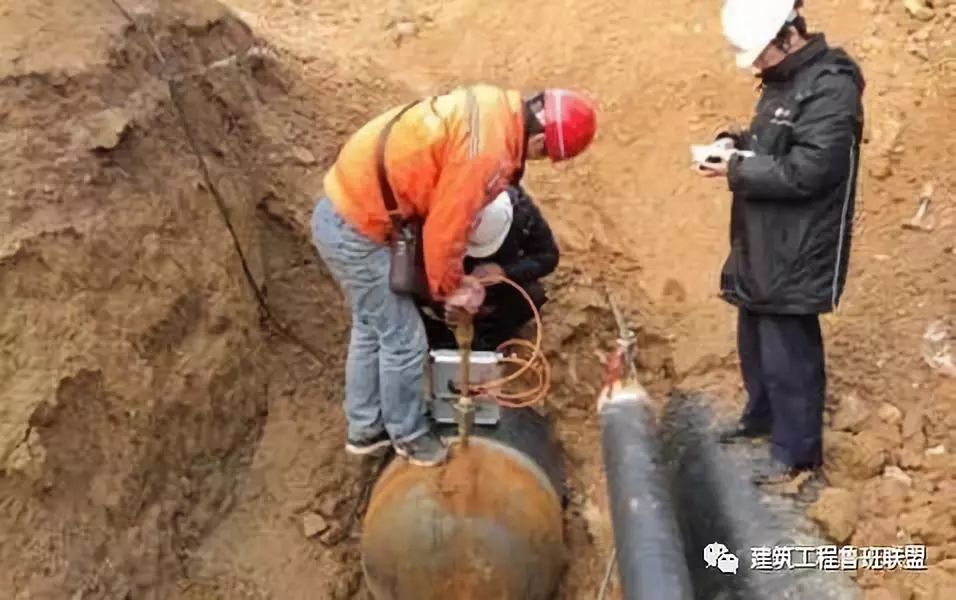

热力管应在可燃气体管道及给水管道上面

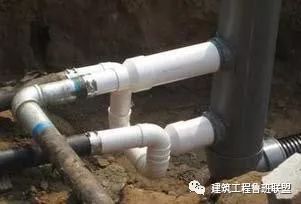

管道有交叉时注意要满足最小垂直净距

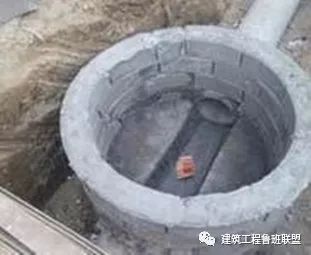

4 综合管网的审查重点 ➣ 燃气 考虑与其他管线距离尤其在交叉时 审核调压站位置是否影响正常使用 考虑燃气管道回填 ➣ 热力 换热站位置是否合适 与其他管道交叉处对管道标高进行核对 ➣ 给水 确定泵房位置及主管道能否满足整个园区正常使用 核对给水管道走向交叉处核对标高 ➣ 排水 核对管道标高及市政主管道标高看是否能将水排出 由于管道为无压管道所以要仔细核对各管道找坡方向 ➣ 电力

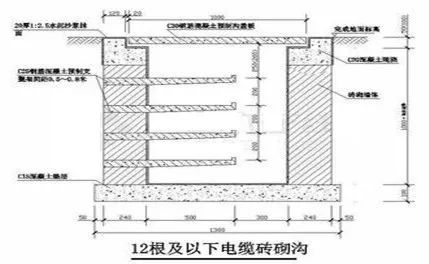

注意与其他管道间的间距

5 结合园建绿化景观审查

综合管网不仅仅是受地下和地上建筑制约，也受到园建及绿化景观的制约。为了控制景观构筑物、园林小品及绿化组团种植等与市政综合管网位置出现交叉，影响后期园林施工，甚至导致个别市政管线无法验收，从而影响项目的按期交房和正常使用。园林工程在设计阶段，必须紧密结合市政综合管网设计方案及综合管网图，进行合图审核，保证景观效果的正常实现和市政管线的正常交付使用。审图要点如下：

1. 景观构造物、小品、重要出入口等重要节点是否避开燃气调压箱、室外箱式变电站等； 2. 大型组
