图1两直线之间的倒角

如果想编制图2中的两处倒角的程序，则采用倒角指令比较方便，参考程序如下！

G01X30F0.1

Z0

W-12C2

X50C3

W-10

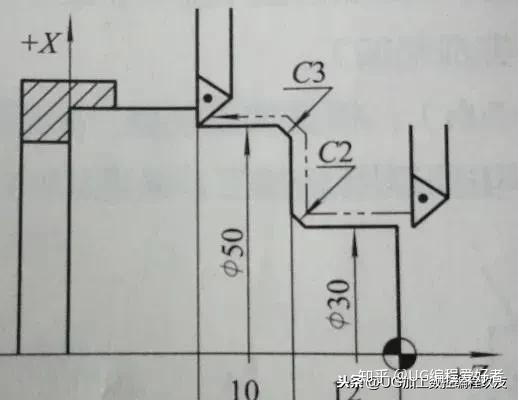

图2倒角案例

客观的说，现在数控系统比较多，虽然大部分的G代码都是通用的，但是也存在一些不同之处。如果上图采用广数980TBD系统，则倒角指令就需要修改为G01X_Z_L_F_。

G01X30F0.1

Z0

W-12L2

X50L3

W-10

如果是西门子802D系统，则需要将C改为CHR=?如果是802C/S则为CHF=?

G01X30F0.1

Z0

W-12CHR=2

X50CHR=3

W-10

想学UG编程可以关注私信 “UG"或者 ”UG教程 “领取学习资料和课程

二、圆弧倒角

如果以FANUC系统为例，圆弧倒角格式为G01X_Z_R_F_,xz的坐标就是G点坐标，R为倒角半径，以图4为例，参考程序如下！（华中系统相同）

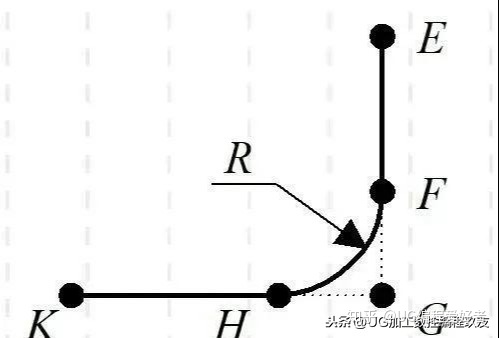

图3圆弧倒角

G01X40F0.1

Z0

Z-15R3

X55R4

W-15

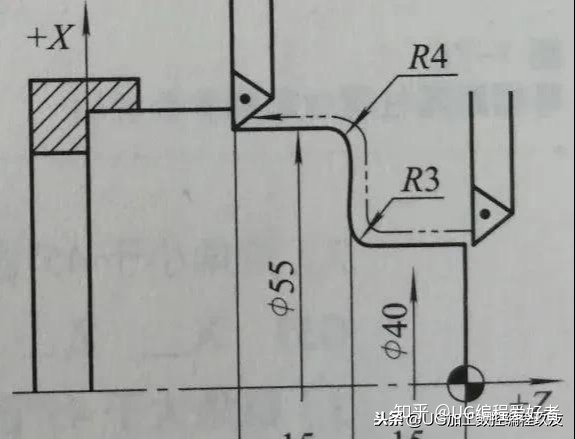

图4倒圆角案例

如果上图采用广数980TBD系统，则倒圆角指令就需要修改为G01X_Z_D_F_。

Z-15D3

X55D4

W-15

如果是西门子802D系统，则需要将R改为RND=?即可！

Z-15 RND=3

X55 RND=4

W-15

三、圆弧与直线、圆弧与圆弧之间倒角

以上只是直线与直线之间的倒角，此外还有直线与圆弧，圆弧与圆弧之间的倒角，其编程的方法都是一样的。比如广数系统中直线接圆弧，G01X_Z_后面的坐标值就是这个在图在没有倒角时的轨迹坐标。

G01X_Z_L_

G02/G03X_Z_R_

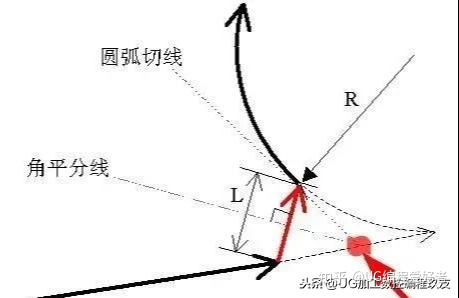

图5 直线和圆弧倒角

同理，如果是圆弧与圆弧之间的过渡，编程格式如下！

G02/G03X_Z_R_D_

G02/G03X_Z_R_

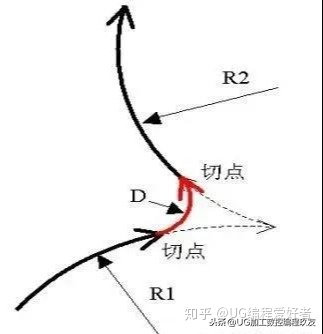

图6 圆弧与圆弧之间倒圆角

以上阐述的几个常用系统，大家可以去试试，看看是否能提高编程效率！但是，要说明一下，有的系统不一定支持这个倒角功能，有的系统你输入后系统不会报警的，但是在加工时不一定会加工出倒角来。有的系统，不同的版本可能指令符号也不一样的。总之，这个大家可以查阅一下个人操作机床的说明手册，看看你的系统是否支持！另外，数控系统比较多，欢迎大家来补充完善常见数控系统的倒角命令！
