在工程制图中,椭圆是一种非常重要的对象。椭圆是一种特殊的圆,它与圆的差别就是其圆周上的点到中心点的距离是变化的。今天我们学习第五章《AutoCAD 2019 绘制几何图形》的第七节《AutoCAD 2019 绘制椭圆弧》。

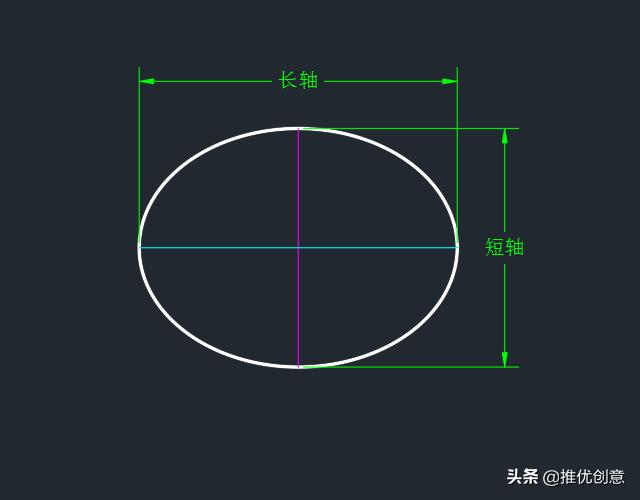

在AutoCAD的绘图中,椭圆的形状主要由中心、长轴和短轴三个参数来描述。
![30312785db8a1151a2e4f8fc6d4aa298.png](https://img-blog.csdnimg.cn/img_convert/30312785db8a1151a2e4f8fc6d4aa298.png)
5.7.1、通过定义两轴绘制椭圆
这种方法先定义一个轴的两个端点,从而定义一根轴。再定义第三个点,由此确认第二根轴的长度。
命令:EL(表示ELLIPSE)

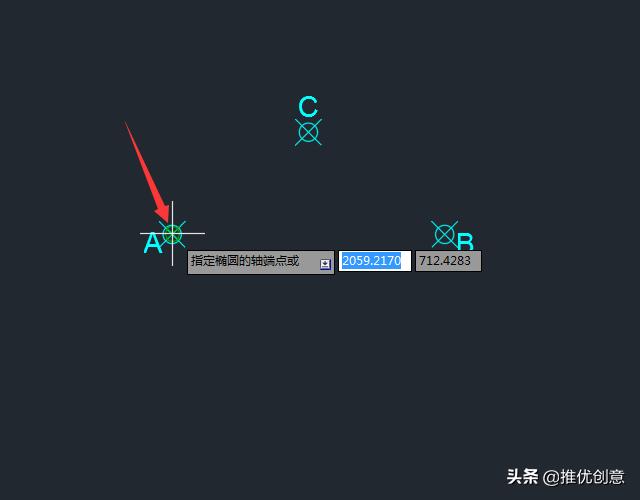

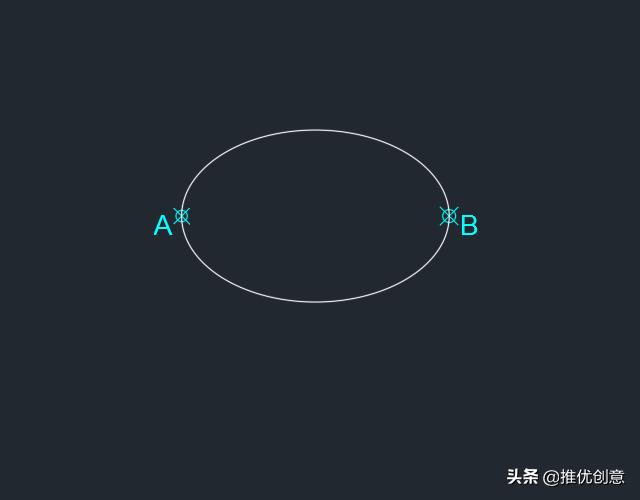

指定椭圆的轴端点或 [圆弧(A)/中心点(C)]:点击拾取A点
![b7bec76ab8443a4491d05410f087aa24.png](https://img-blog.csdnimg.cn/img_convert/b7bec76ab8443a4491d05410f087aa24.png)

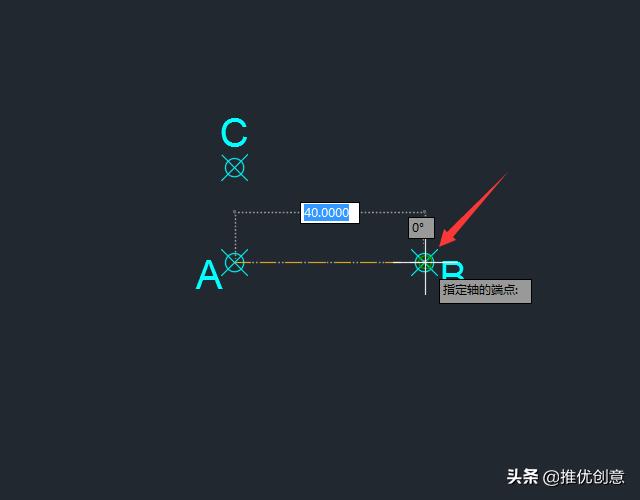

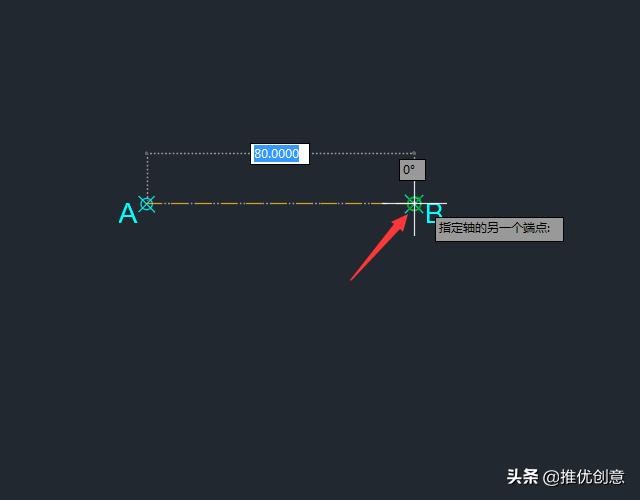

指定轴的另一个端点: 点击拾取B点
![98705c9e7b36cbfd4fac401570533472.png](https://img-blog.csdnimg.cn/img_convert/98705c9e7b36cbfd4fac401570533472.png)

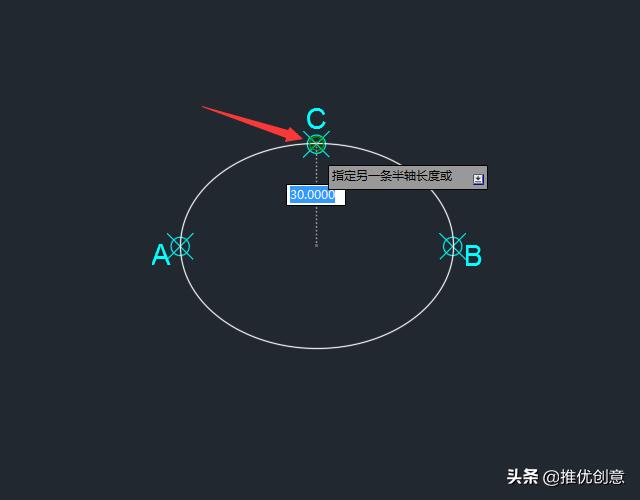

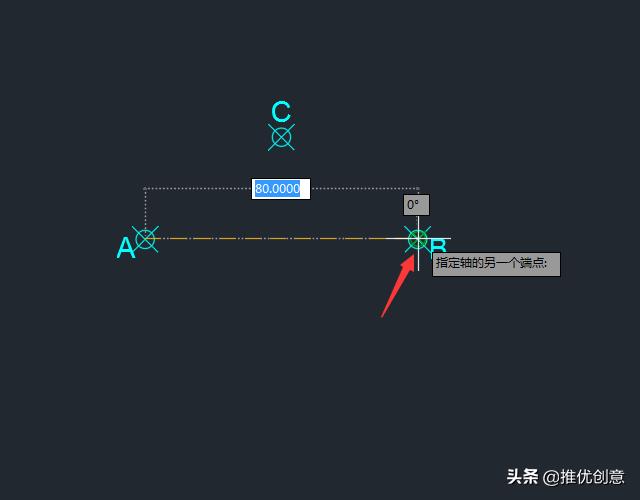

指定另一条半轴长度或 [旋转(R)]: 点击拾取C点
![8dfeffeb495947ada4b3c520fe19aefd.png](https://img-blog.csdnimg.cn/img_convert/8dfeffeb495947ada4b3c520fe19aefd.png)
通过拾取三个点画出的椭圆如下图。
![4db3965a2d3e823f9ae58b214013ac1f.png](https://img-blog.csdnimg.cn/img_convert/4db3965a2d3e823f9ae58b214013ac1f.png)
5.7.2、通过定义中心和两轴端点绘制椭圆
这种方法首先指定椭圆的中心,然后再定义两轴的各一个端点,便可以确定椭圆形状。
命令: EL
指定椭圆的轴端点或 [圆弧(A)/中心点(C)]: C

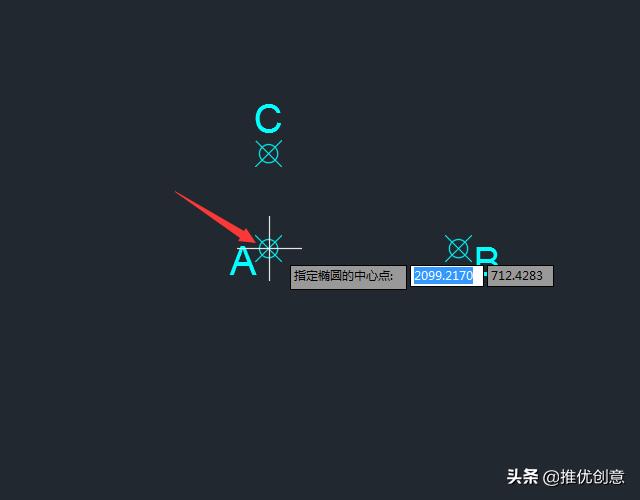

指定椭圆的中心点:拾取A点作为椭圆的中心
![d7902ef00399873fe8050ad79f0f0222.png](https://img-blog.csdnimg.cn/img_convert/d7902ef00399873fe8050ad79f0f0222.png)
指定轴的端点: 点击拾取B点
![1b2f65aaf45eb6f8dc4ff5bfe8cee6ab.png](https://img-blog.csdnimg.cn/img_convert/1b2f65aaf45eb6f8dc4ff5bfe8cee6ab.png)

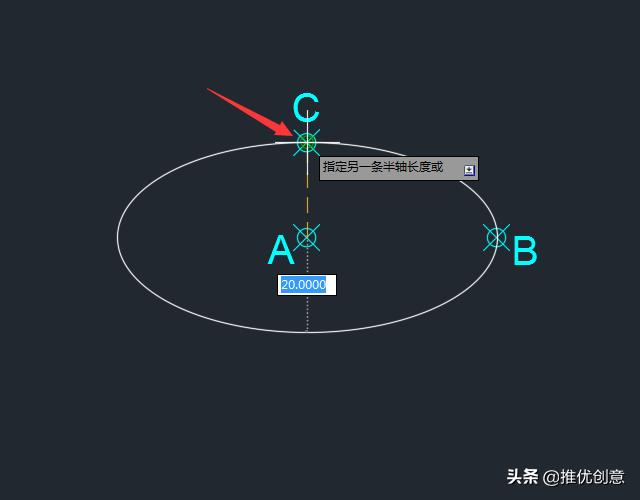

指定另一条半轴长度或 [旋转(R)]: 点击拾取C点
![75f9691bf95c499e63297cb493d6843a.png](https://img-blog.csdnimg.cn/img_convert/75f9691bf95c499e63297cb493d6843a.png)

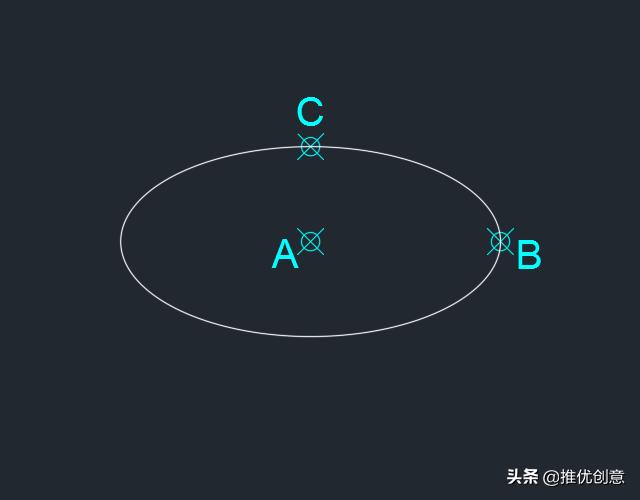

通过指定中心,长轴端点、短轴端点绘制的椭圆如下图。
![d5456f86622215528b2aa392aa4a2c82.png](https://img-blog.csdnimg.cn/img_convert/d5456f86622215528b2aa392aa4a2c82.png)
5.7.3、通过定义长轴及椭圆转角绘制椭圆
这种方法首先定义出椭圆长轴的两个端点,然后再确定椭圆绕轴的旋转角度,从而确定椭圆的位置及形状。
命令:EL(表示ELLIPSE)

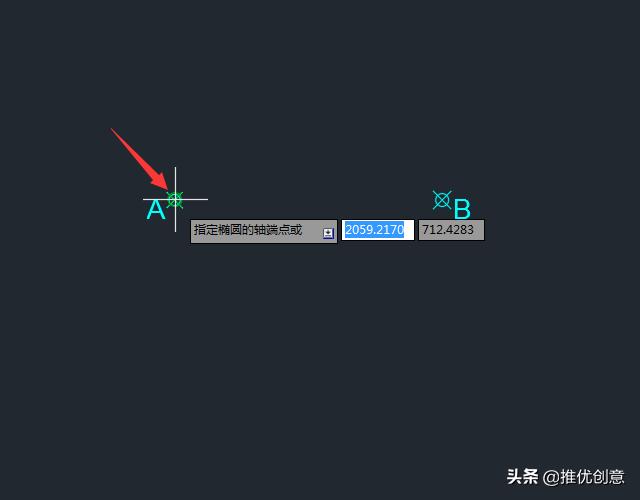

指定椭圆的轴端点或 [圆弧(A)/中心点(C)]: 点击拾取A点
![15b4a63517463d23b3c5bad3fa40d1b6.png](https://img-blog.csdnimg.cn/img_convert/15b4a63517463d23b3c5bad3fa40d1b6.png)
指定轴的另一个端点: 点击拾取B点
![6651c7ec41ccd2e74e881938e842c7b6.png](https://img-blog.csdnimg.cn/img_convert/6651c7ec41ccd2e74e881938e842c7b6.png)
指定另一条半轴长度或 [旋转(R)]: R
![d64cdd8360c304229ea2c1fb80dd6b9a.png](https://img-blog.csdnimg.cn/img_convert/d64cdd8360c304229ea2c1fb80dd6b9a.png)

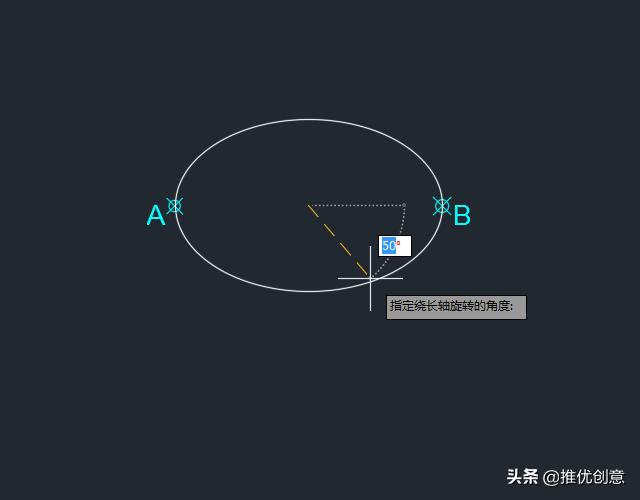

指定绕长轴旋转的角度: 50
通过指定长轴两个端点和旋转角度绘制的椭圆如下图。
![cf39e70eb46f7d152a2344bbc2d659ab.png](https://img-blog.csdnimg.cn/img_convert/cf39e70eb46f7d152a2344bbc2d659ab.png)

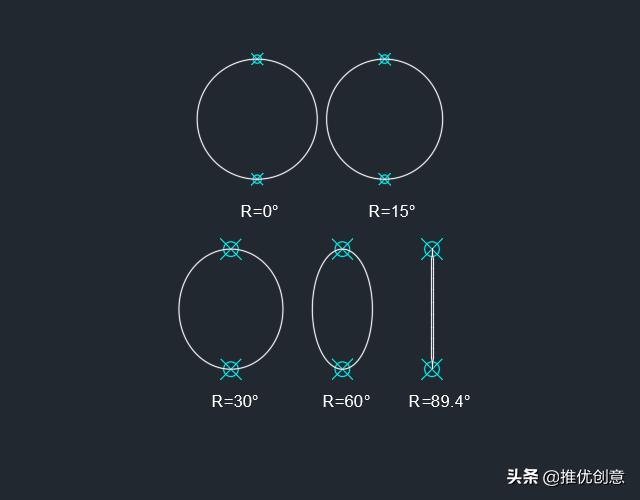

如果旋转角度为0度,则画出一个圆,旋转角度的最大值为89.4度。下图表明了椭圆随旋转角度的不同而变化的情况。
![152c778663915eb7365f05af05524c1c.png](https://img-blog.csdnimg.cn/img_convert/152c778663915eb7365f05af05524c1c.png)
5.7.4、小结
熟练掌握绘制椭圆的三种方法。
