用AutoCAD软件制图时，我们需要对图样进行标注。一般情况下，软件自带的标注样式不能满足我们的需求，这时，我们就得自己设置和定制标注样式，如建立专用的线性标注样式、直径标注样式，不同比例标注样式等，以方便尺寸标注。下面一起来看看具体的设置流程。

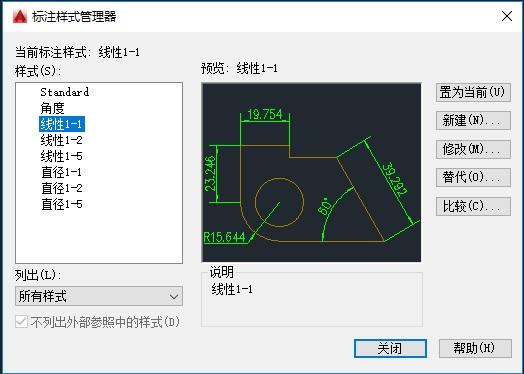

1.点击标注样式管理器图标，或者输入快捷键"D"，打开标注样式管理器，如图1所示。

图1 打开标注样式管理器

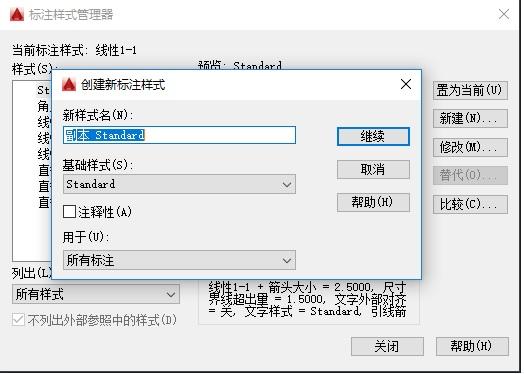

2.在标注样式管理器右侧点击"新建"按钮，开始新建标注样式，弹出"创建新标注样式"对话框，输入新样式名后点击"继续"，如图2所示。

图2 新建标注样式

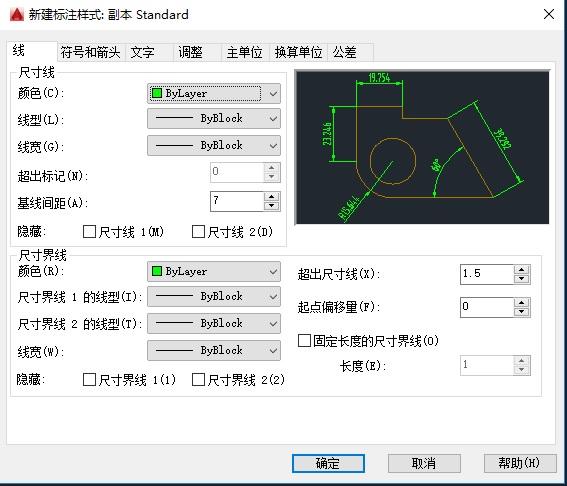

3.在新建标注样式设置项中，有一些参数需要我们设置，首先从"线"开始，尺寸线可以设置颜色、线型、线宽等参数，如图3所示。如果设置了标注图层，这些参数基本不需要更改。

图3 设置线参数

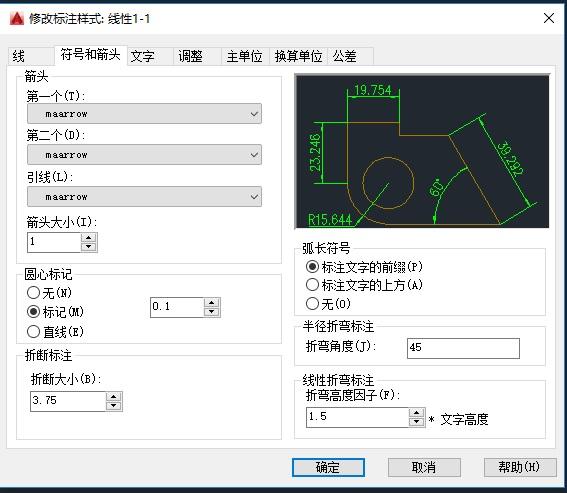

4.设置"符号和箭头"，箭头可以下拉选择，也可以加载自己画的箭头，为了美观、漂亮，建议加载自己的箭头(后续我会专门写关于加载自定义箭头的方法，敬请关注)，其它参数酌情修改或保持默认，如图4所示。

图4 设置符号和箭头

5.设置"文字"，我们一般设置文件高度为3.5，宽度因子为0.8，文字位置垂直方向设置为"上"，水平方向设置为"居中"，观察方向为"从左到右"，文字对齐可选择"ISO标准"。如图5所示。

图5 设置文字

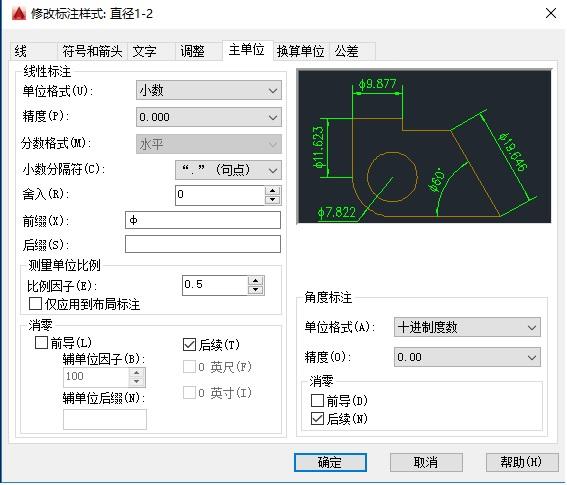

6.设置"主单位"，这个比较重要，单位格式一般设置为"小数"，"精度"根据自身需要设置，通常可设置为小数点后三位，"前缀"应根据标注样式设置，如果是线性标注，我们可不做前缀处理，如果是直径标注，我们可在此添加前缀"φ"，"比例因子"可根据制图比例设置，如果是1：1制图，比例因子设置为1，如果是1：2制图，比例因子设置为0.5，以此类推，其它参数可保持默认。如图6所示。

图6 设置主单位

7.设置"公差"，可专门针对公差标注样式设置公差参数，不过由于基本尺寸一般变化比较大，设置公差后，公差值也经常需要调整，所以我们一般不建公差标注样式，而是在标注特性中修改。

关于标注样式设置，你有更好的建议或办法吗？欢迎进来补充。
