通过 SIMATIC S7 和第三方设备的建立 MODBUS/TCP通信时按照产品使用分单站和冗

余系统，分为通过以太网通讯模块 CP和 CPU的集成 PN口两种情况。

1) 通过以太网通讯模块 CP343-1 或 CP443-1：

在 S7控制器通过外部 CP343-1或 CP443-1和第三方设备间建立 Modbus/TCP 连接时

需要软件选项包"ModbusTCP CP"， 订货号为 2XV9450-1MB00 ，单授权(仅对一个CPU有

效)，最新的版本为 V4.3，支持功能代码 1、2、3、4、5、6、15和 16，功能块库及订货号

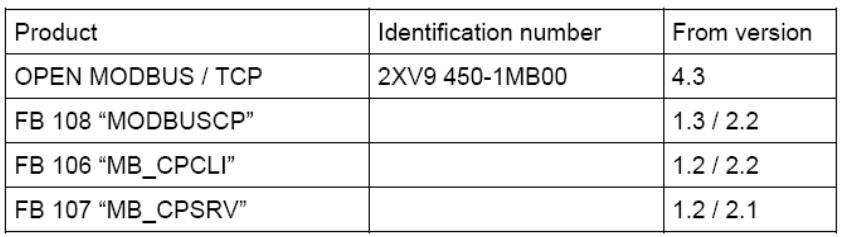

如下图 2所示：

版本及订货号

2) 通过 CPU 集成的 PN 接口：

在 S7控制器通过 CPU集成 PN接口和第三方设备间建立 Modbus/TCP 连接时需要产品

软件选项包"ModbusTCP PN "，订货号为 2XV9450-1MB02，最新版本 V2.6， 单授权(仅对

一个 CPU有效)，支持功能代码 1、2、3、4、5、6、15和 16，对 S7-300 和 S7-400 集成

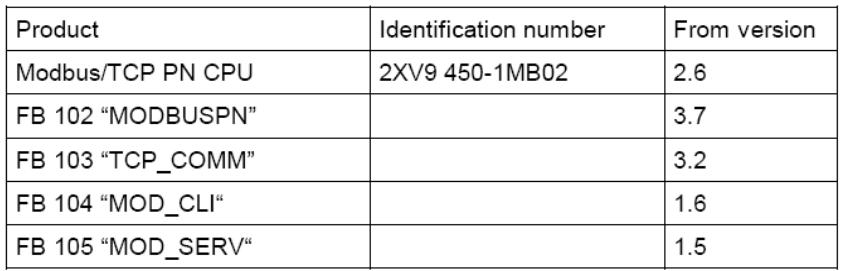

PN 接口的 CPU都适用，功能块库及订货号如下图 3所示：

PN-CPU版本号
