本文介绍了如何使用三菱Q系列PLC通过CCLink通信协议控制三菱D700变频器的正反转和多段速。详细阐述了远程输入和输出的定义，以及软元件的设置方法，包括参数代码、频率和电流的监视。同时，提供了异常处理和应答代码的解析。

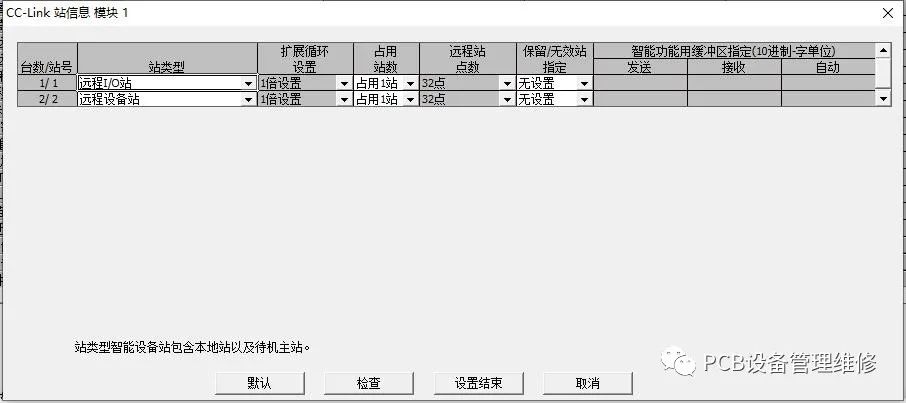

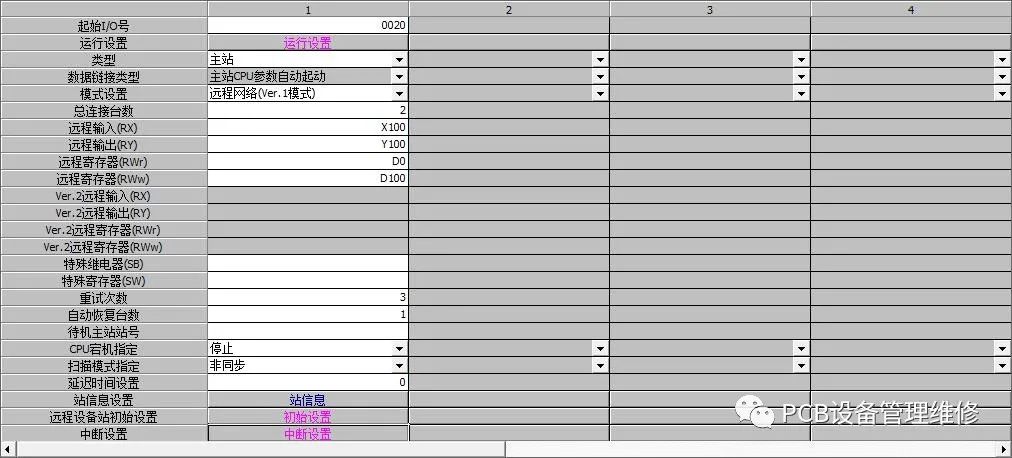

硬件、软件设置：
参阅三菱PLC，CC-Link通信协议基础知识
远程输入(RX)定义：
Rxn0：正转中
Rxn1：反转中
Rxn2：运行中(端子RUN功能)
Rxn3：频率到达(端子SU功能)
Rxn4：过负荷报警(端子OL功能)
Rxn5：瞬时停电(端子IPF功能)
Rxn6：频率检测(端子FU功能)
Rxn7：异常(端子 ABC1功能)
Rxn8：--(端子 ABC2功能)
Rxn9：Pr.313分配功能(D00)
三菱d700变频器模拟量控制_三菱Q系列PLC，用CCLink控制变频器正反转和多段速
