我们此前拆解过一款玻璃面款mophie三合一无线充电板，上架苹果全球Apple Store直营店及苹果官网销售。它支持苹果全家桶无线充电，可方便的为iPhone、AirPods和Apple Watch三款苹果设备集中一处进行无线充电，达到类似AirPower的效果。
近期，mophie又推出了一款布艺款版本。两种版本的产品型号以及功能完全一致，但产品材质以及外观造型有了很大的区别。为了了解二者内部结构及用料是否一致，接下来我们将带来新款的详细拆解，并为大家进行验证。
一、mophie 3-in-1 wireless charging pad开箱

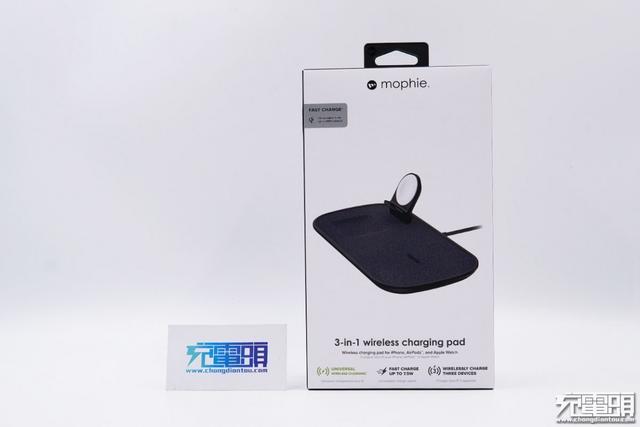

包装采用带挂孔的竖版包装设计，与玻璃面款的横版包装完全不同。包装正面印有产品实物图，下方为产品名称：3-in-1 wireless charging pad。底部为产品卖点：通用无线充电、7.5W无线快充、三设备同时充。

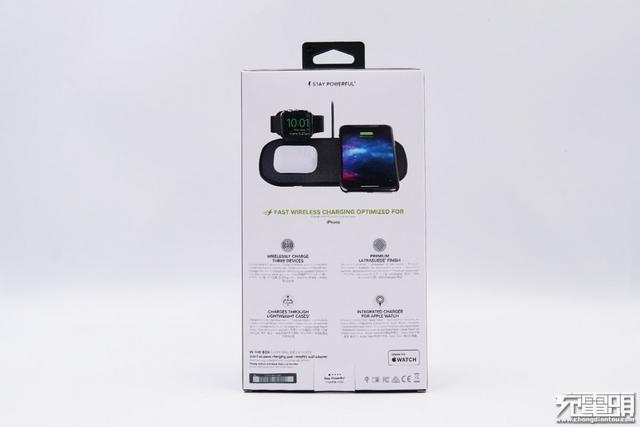

背面为产品规格，上方图片展示产品适用于iPhone、AirPods、Apple Watch等设备的无线充电。右下角有“Made for Apple Watch”的苹果MFi认证标志，表示产品通过了MFi认证，其中的Apple Watch组件为苹果原装。

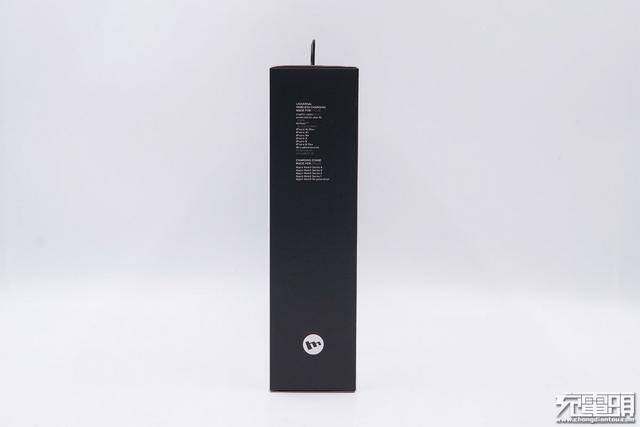

右侧为产品兼容机型列表等信息。

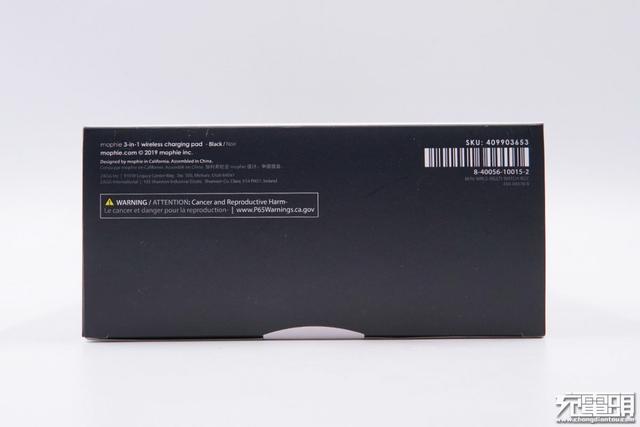

底部为产品名称及条形码等信息。

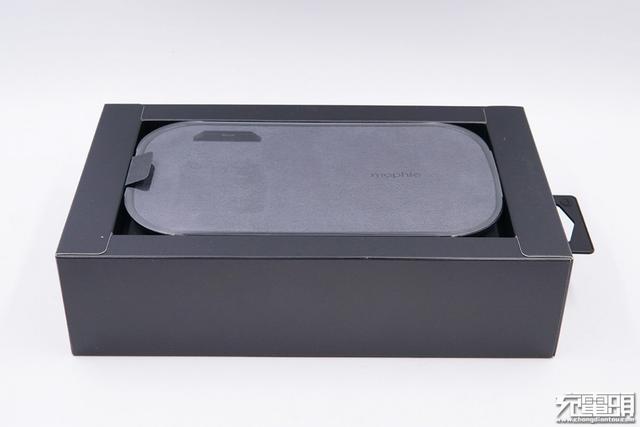

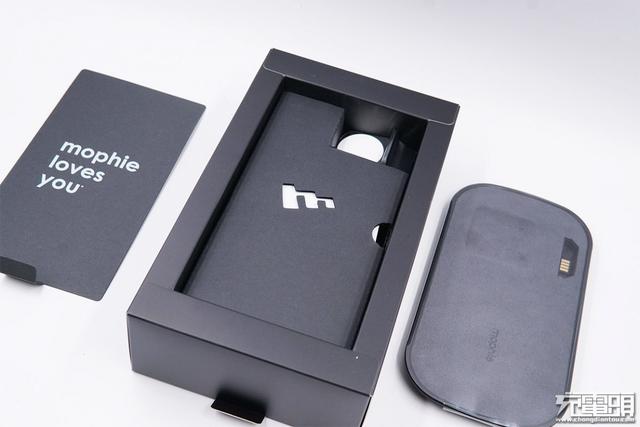

移除外盒，露出黑色纸质内盒。
无线充本体及配件被分层摆放在内盒中。

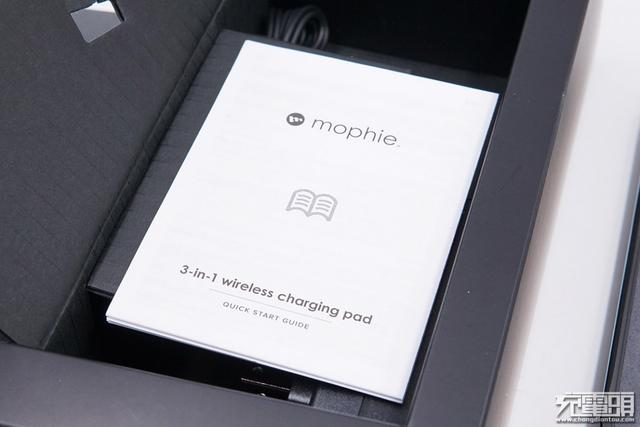

下层摆放有说明书及电源适配器。

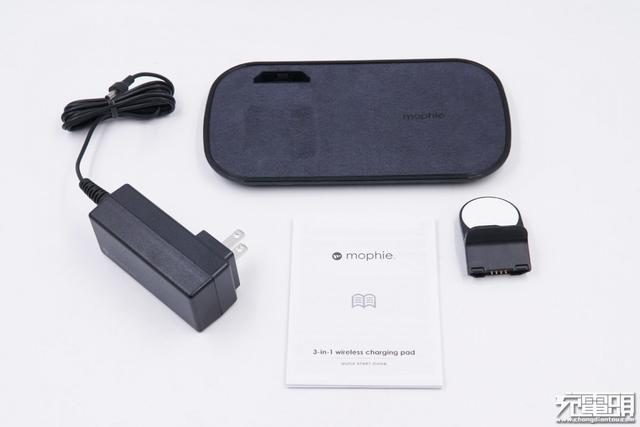

包装内容：三合一无线充电板、Apple Watch无线充电模块、电源适配器、说明书。

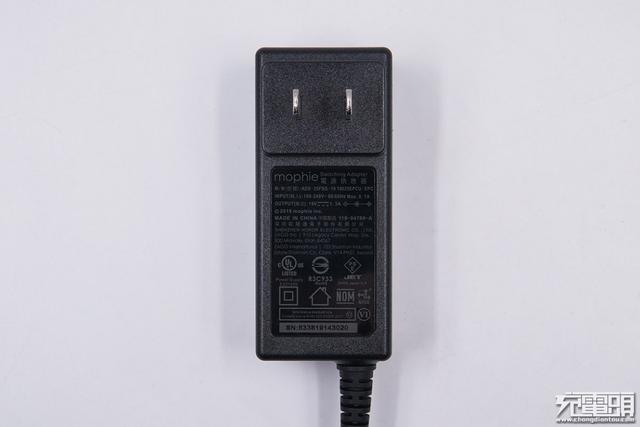

电源适配器为线材一体式的设计，插脚不可折叠。产品名：mophie电源适配器；型号：ADS-25FSG-19；输入：100-240V，50/60Hz，Max(最大)0.7A；输出：19V1.3A；制造商：深圳欧陆通电子股份有限公司。

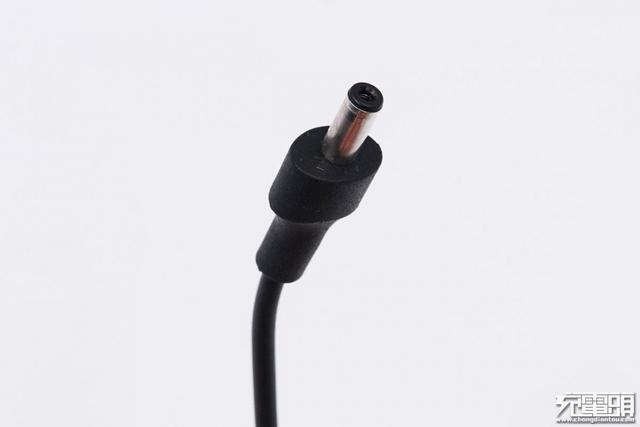

线材采用的是圆形DC接口。

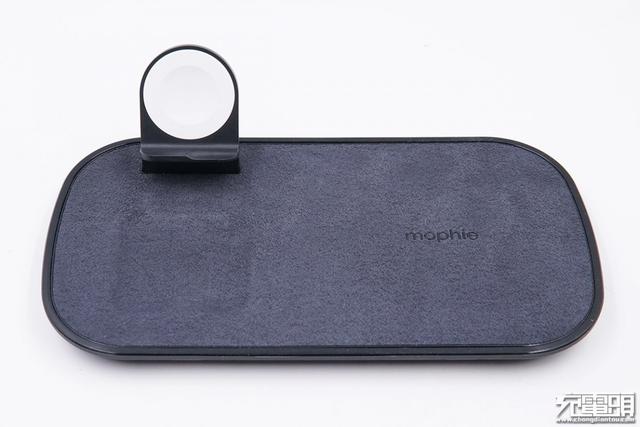

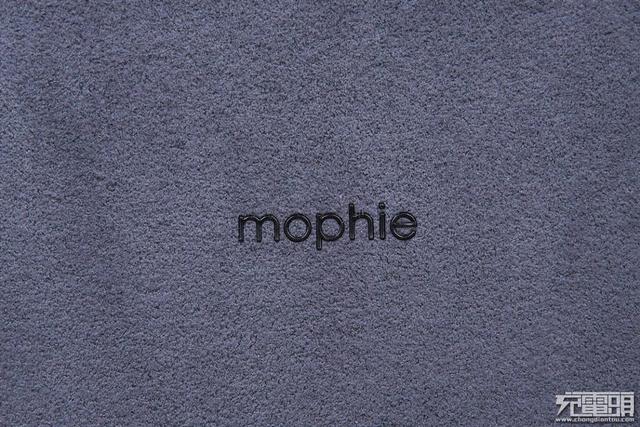

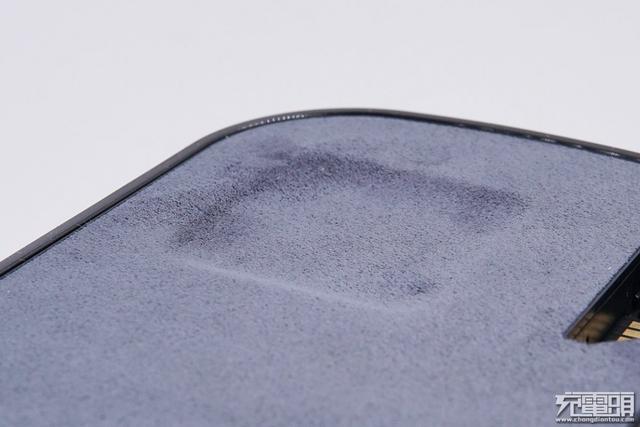

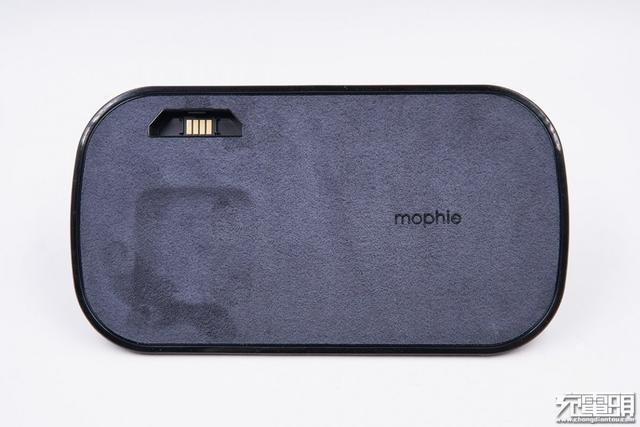

表面面板采用高端布艺材质，时尚简约。边缘防滑工艺，防止手机发生滑落。产品为Apple Watch、AirPods、iPhone设有专门的充电位置，可方便的将苹果全家桶设备集中一处进行无线充电。可为iPhone提供7.5W无线快充。
由此可以直观看出二者外观和材质均不相同。外观方面，布艺款采用圆角的长方形设计，而玻璃面款采用的是圆润的标准赛道外形设计；材质方面，布艺款的表面采用高端布艺材质，而玻璃面款表面为光滑的玻璃面板材质。

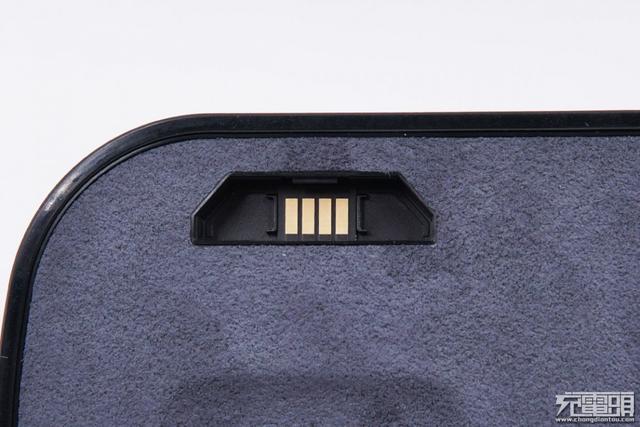

左上方位置同样为Apple Watch模块卡位，以卡扣形式结合，通过四个金属触点保持供电连接。
下方AirPods卡槽略微凹陷，耳机横竖都能放入其中进行无线充电。
右边无线充电区域中心位置烫印有一个黑色的mophie品牌Logo，指示出iPhone手机进行无线充电所需要对准的大致位置。

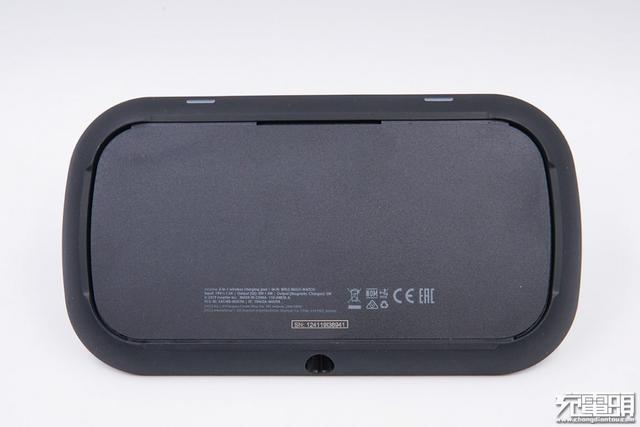

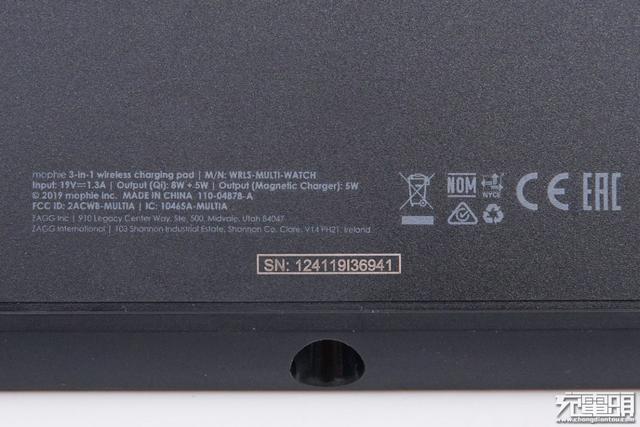

背面为详细规格参数，以及各类认证标志。
名称：mophie 3-in-1 wireless charging pad无线充电器
型号：WRLS-MULTI-WATCH
输入：19V1.3A
输出(Qi无线充)：8W+5W
输出(Watch磁吸无线充)：5W
后方一侧中间位置为DC输入接口。

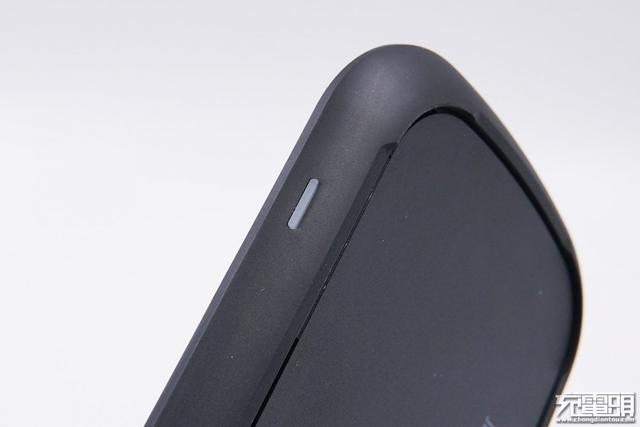

前方一侧有左右两枚LED指示灯，分别指示左右两个无线充区域的工作状态。

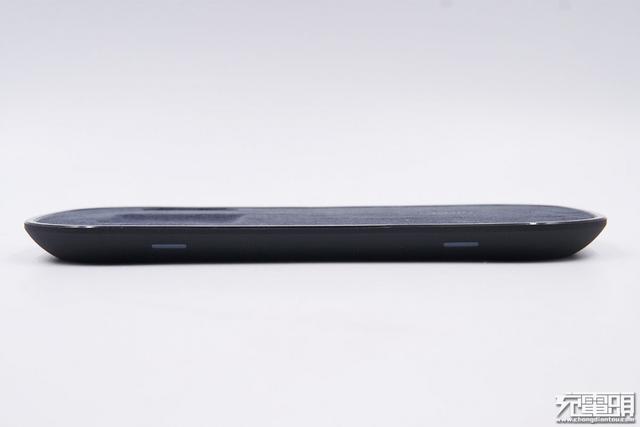

LED指示灯呈长条形状。

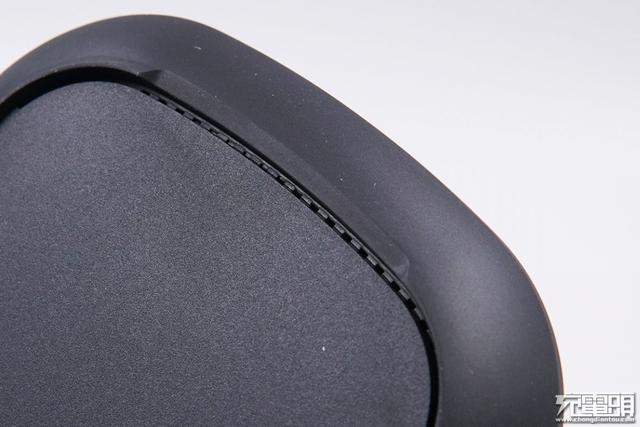

侧边位置隐藏分布有散热出风口。
背面四角稍微凸起并高于底部平面，采用硅胶材质，有效防滑。
接着，组装上Apple Watch磁力充电模块。模块一旦装上，无法分离。
模块的挡板靠右边位置有一个专为Apple Watch的Digital Crown数码表冠而设计的小凹陷，确保无论手表无论用哪个姿势充电，都能稳固摆放，细节好评。

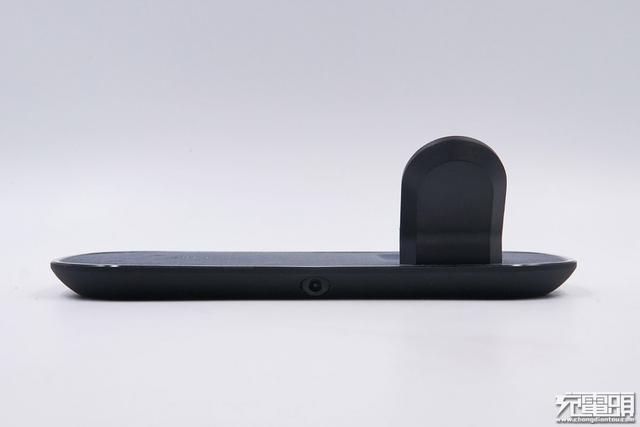

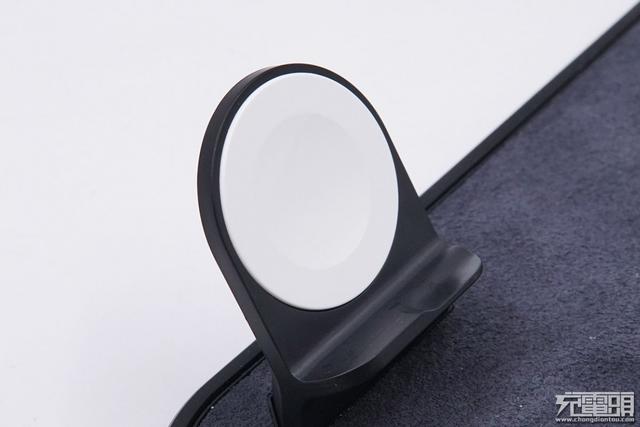

Apple Watch磁力充电模块表面与水平面呈60°左右的夹角，便于查看信息。
没有多余的线缆牵绊，产品造型简约大方。

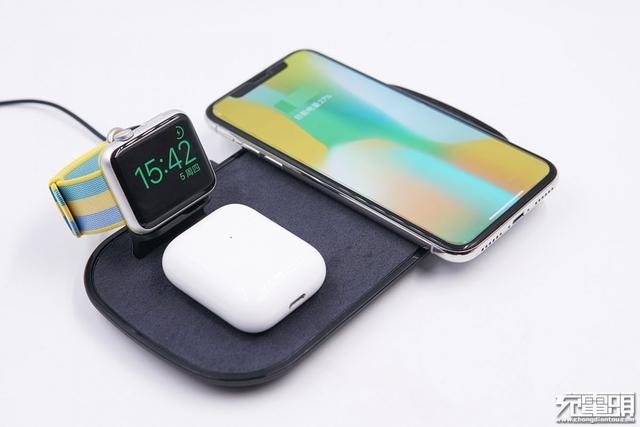

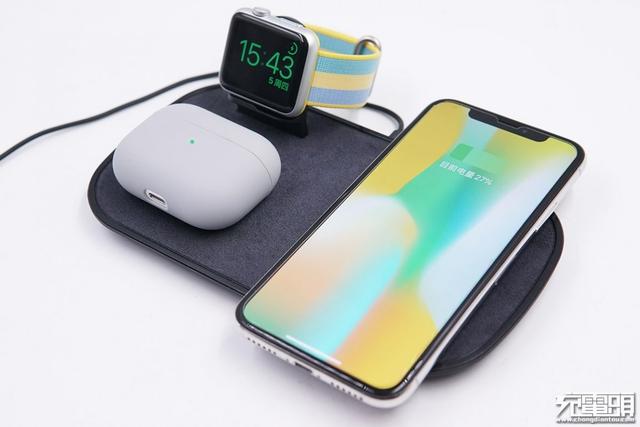

产品可为苹果无线充全家桶设备同时进行无线充电：iPhone、AirPods、Apple Watch。其中，左边槽位专为AirPods二代无线充电盒版本而设计。
相信不少小伙伴想知道它是否兼容最新的AirPods Pro。尽管AirPods Pro的体型要稍大于前代，会“溢出”槽位，无法完美匹配凹槽。但实测它也是支持AirPods Pro无线充电的，即使戴上保护套也可正常充电。

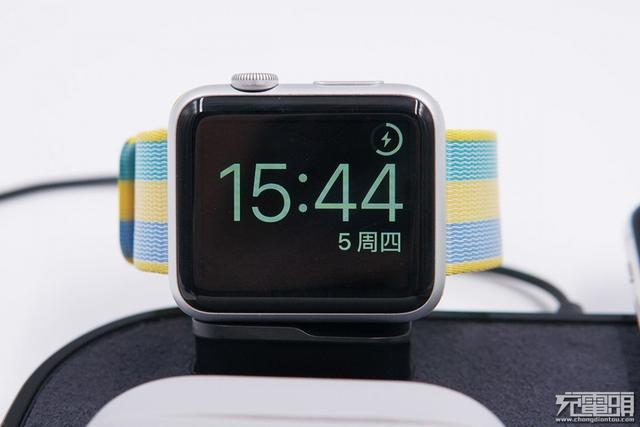

内置的磁力充电模块可为Apple Watch充电，支持苹果手表的Nightstand床头钟模式。通过将Apple Watch保持在合适的观看角度，可以在充电期间使用闹钟功能。
二、mophie 3-in-1 wireless charging pad拆解
首先拆解Apple Watch无线充电模组。

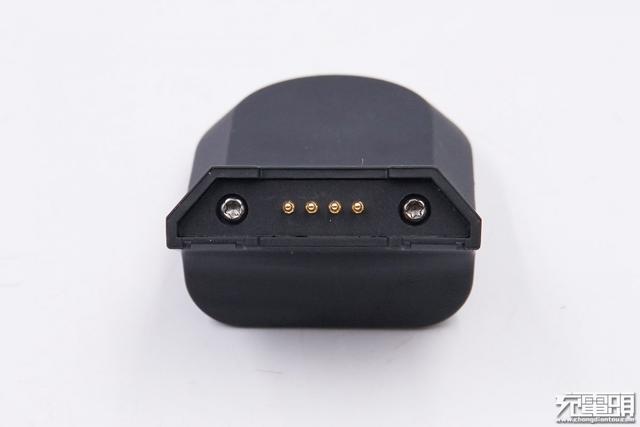

Apple Watch模组底部插头上有4根镀金顶针。

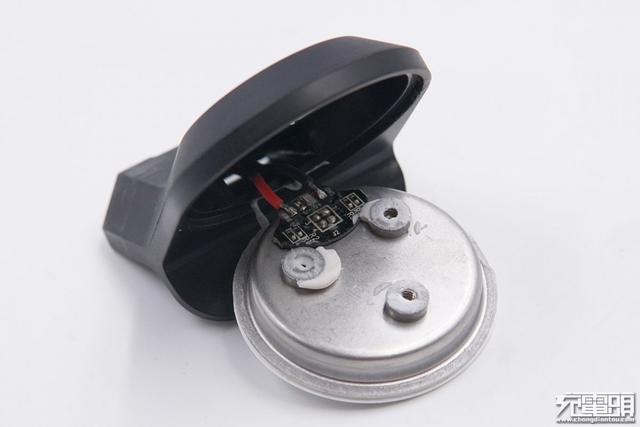

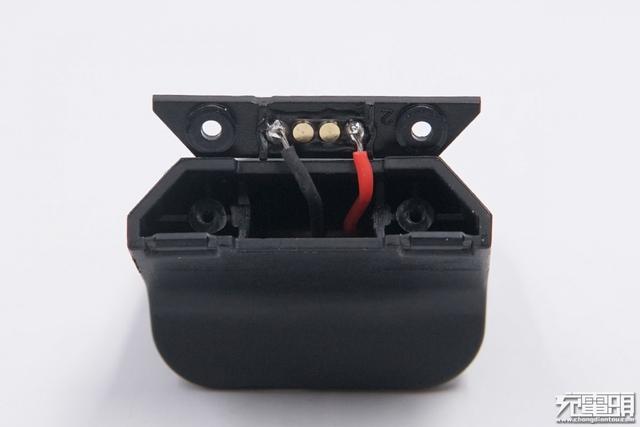

拧开固定顶针的螺丝，内部焊接红黑两条电源线。

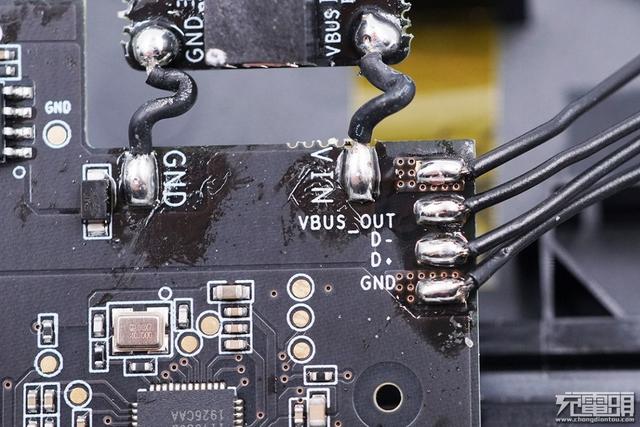

电源线焊接到Apple Watch无线充电模块上。

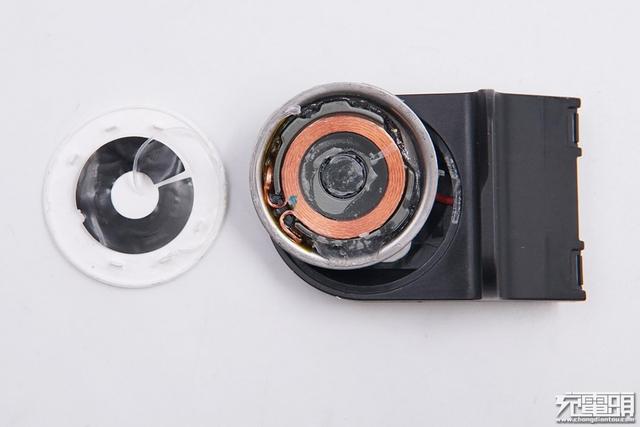

模块内部胶封，原装苹果手表充电器。
下面来拆解无线充电板底座，撬开上盖，露出内部元器件。

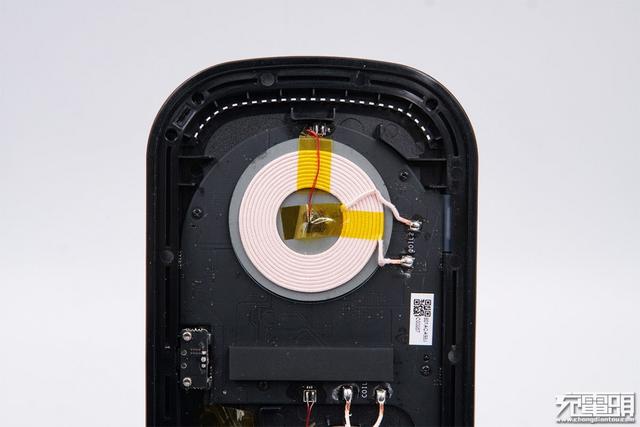

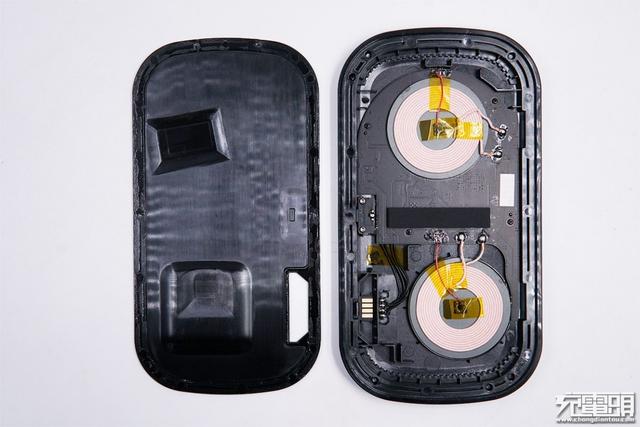

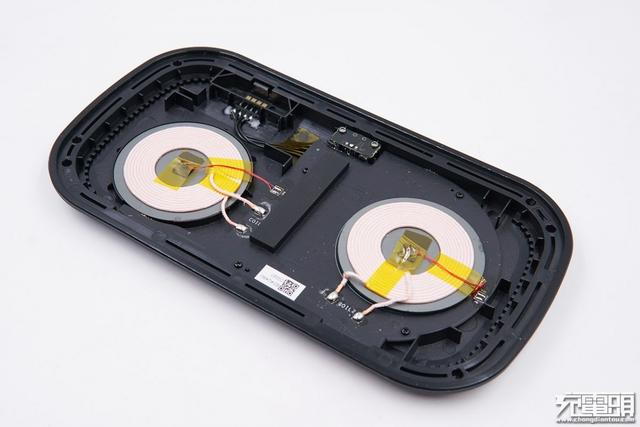

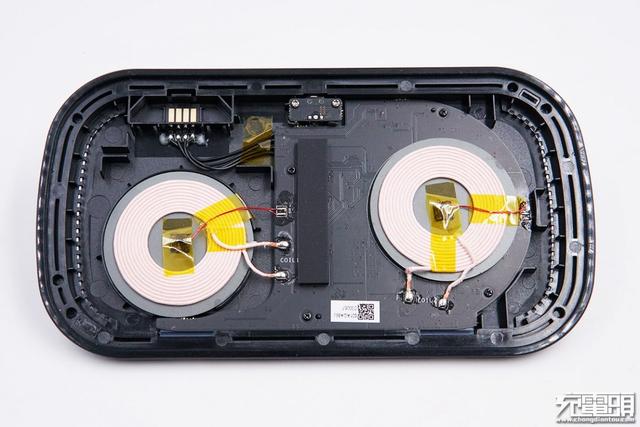

左右各有一枚无线充电线圈，分别对应AirPods和iPhone的无线充电。
中间贴有一块长方形胶条，起到支撑正面面板的作用。

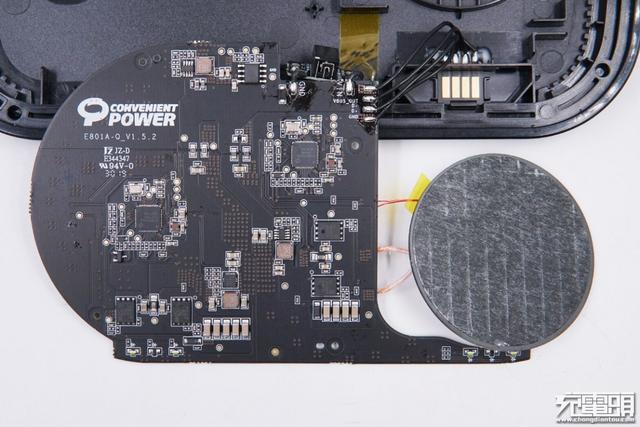

右边线圈及隔磁片粘附固定在了一大块电路板上。
左边线圈则是固定在了后壳上。两块无线充线圈中心均有NTC热敏电阻探头检测温度。

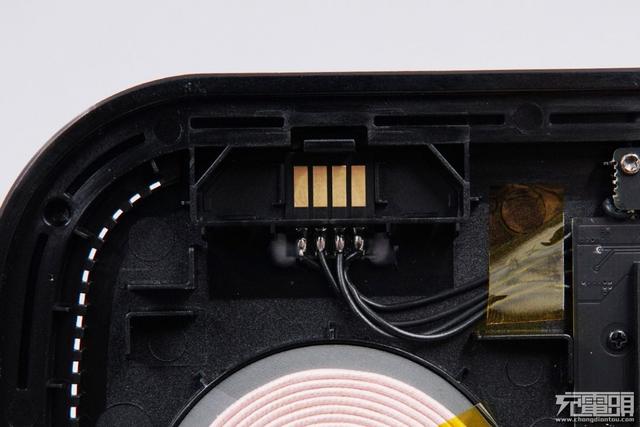

Apple Watch模块充电触点。

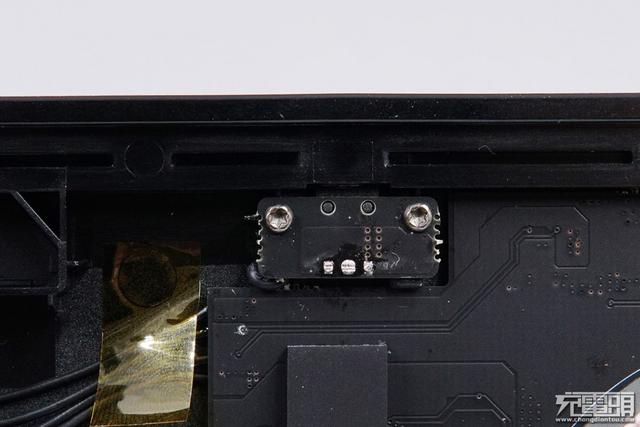

DC输入插座采用小板焊线连接。

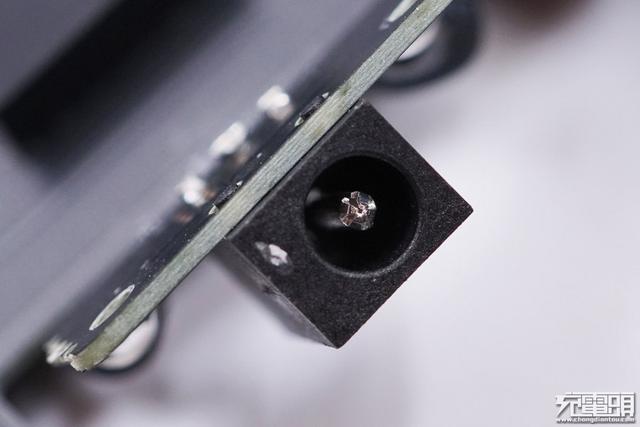

DC输入插座特写。
DC输入插座小板与主电路板通过导线连接，焊点饱满。
电路板另一面有三个降压电感，两路无线充电主控，通过拆解可以看出，AirPods无线充电模组部分也是采用定频调压模式充电的。接下来我们将按照Apple Watch无线充电模组、iPhone手机无线充电模组、AirPods无线充电模组的顺序，依次对PCBA各部分进行详细剖析和介绍。
MPS MP2315 同步整流降压转换器，输出5V为Apple Watch无线充电模块供电。

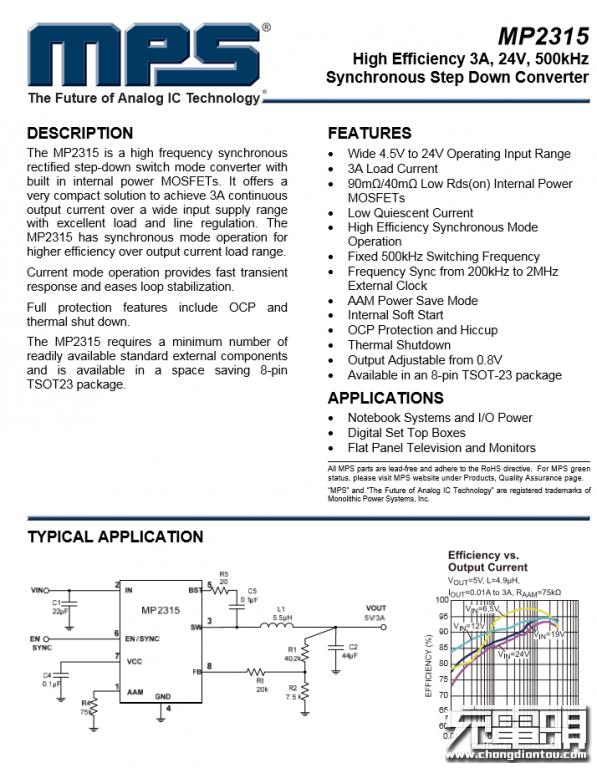

MPS MP2315 详细资料。
3R3降压电感，将输入电压降压输出。

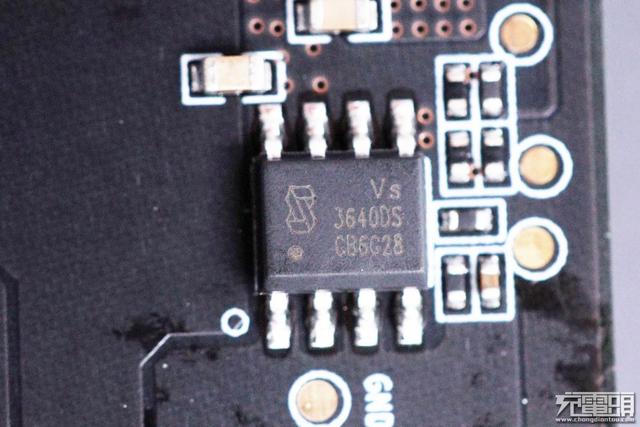

威兆半导体MOS管 VS3640DS，用于输入保护。

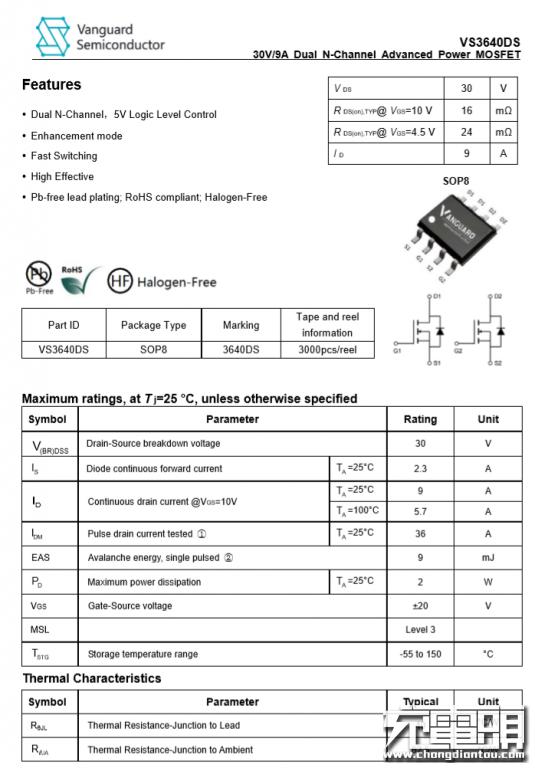

详细资料。
接着是iPhone手机无线充电部分。

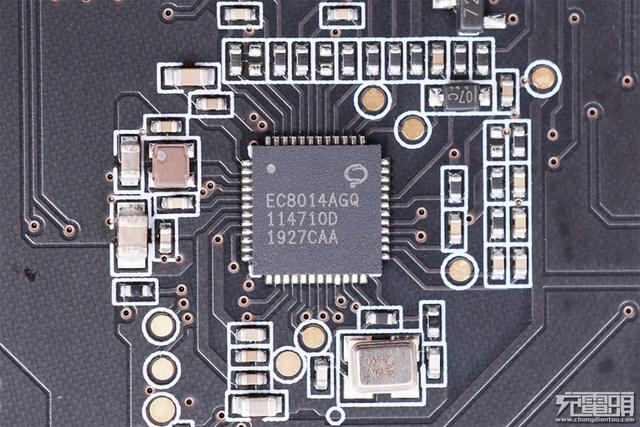

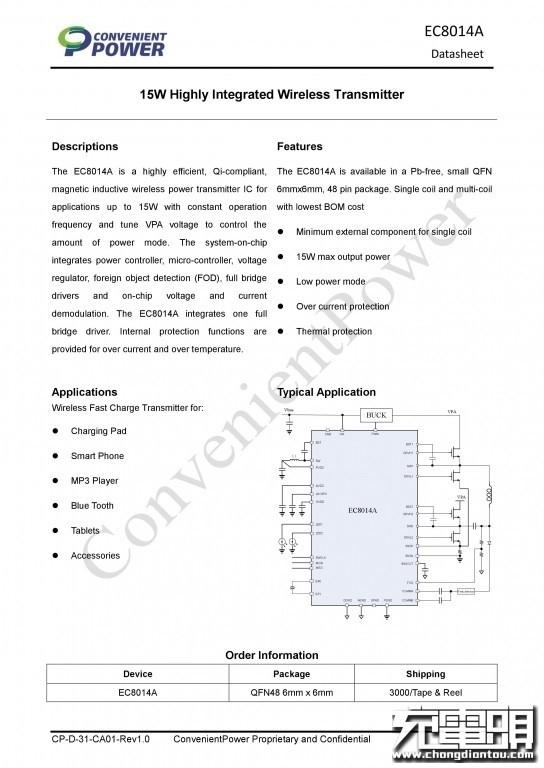

易冲半导体EC8014A是一款高效，符合Qi标准的高集成SoC无线充电发送器IC，功率高达15W，搭载定频调压电源模式。SoC片上系统集成了功率控制器、微控制器、稳压器、异物检测(FOD)、全桥驱动器以及片上电压和电流解调。EC8014A集成了一个全桥驱动器。提供过流和过温的内部保护功能。
详细资料。

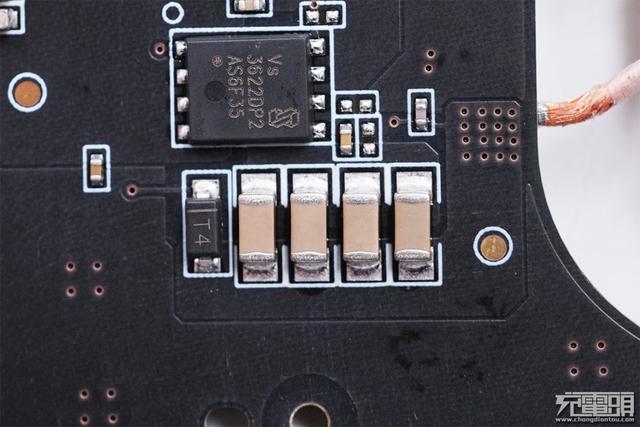

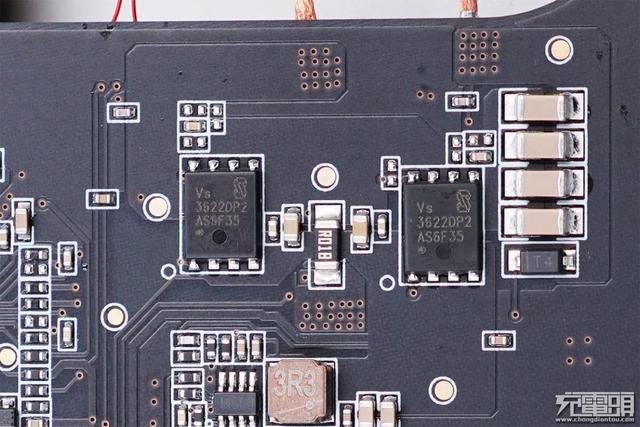

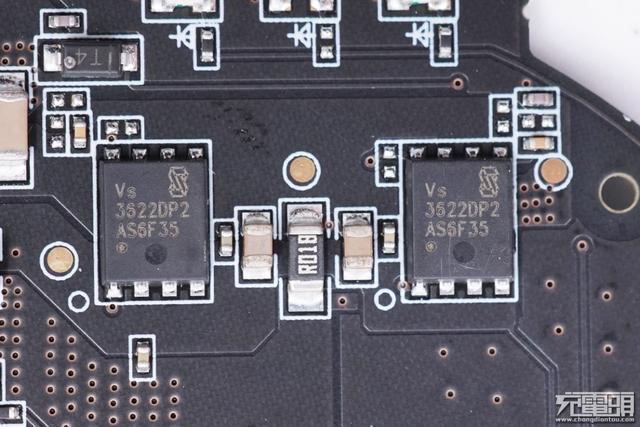

两路无线充电均采用威兆半导体 VS3622DP2 双NMOS作为无线充电功率管，两路布局完全一致，每路两颗。VS3622DP2采用逻辑电压驱动，更好适配无线充电主控。内置双MOS，两颗即可组成完整全桥。
详细资料。

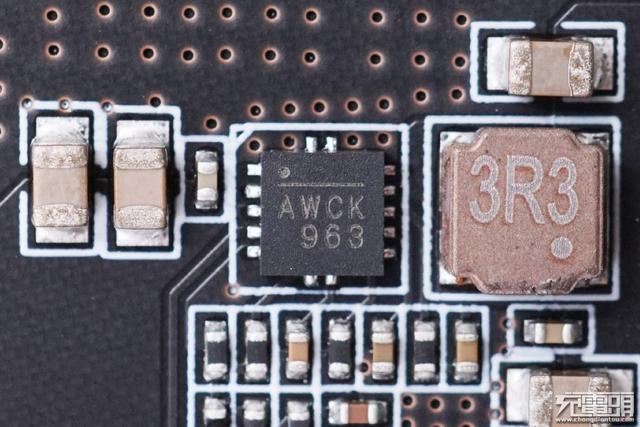

丝印AWCK，MPS MP2229同步整流降压IC，调节输出电压进行苹果定频调压充电。

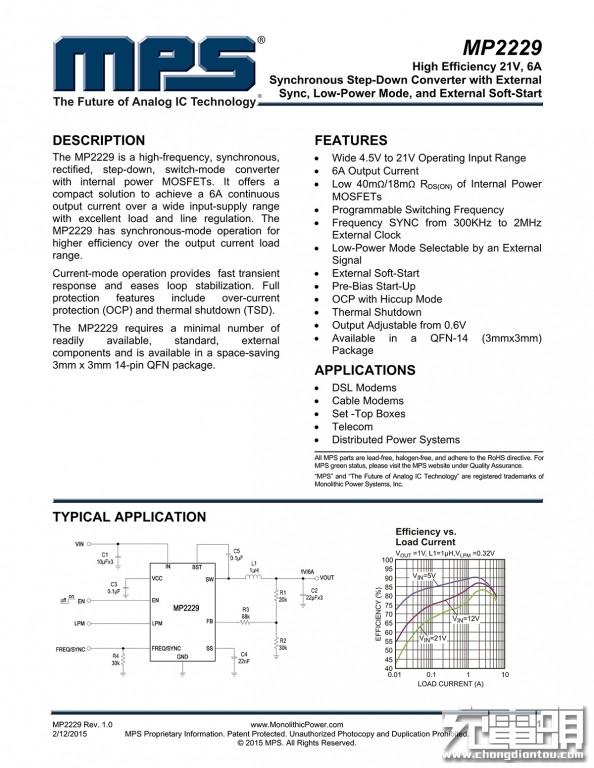

MPS MP2229 详细资料。

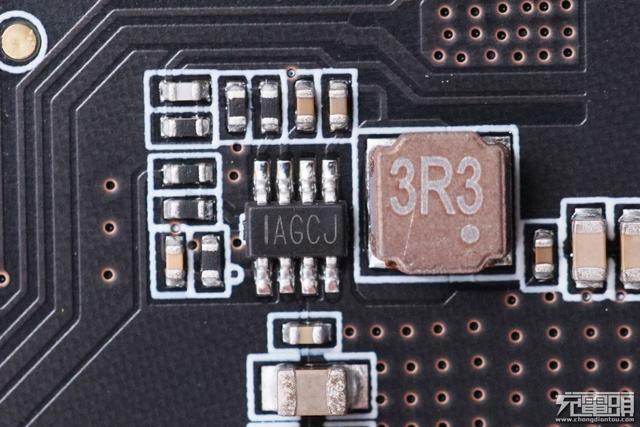

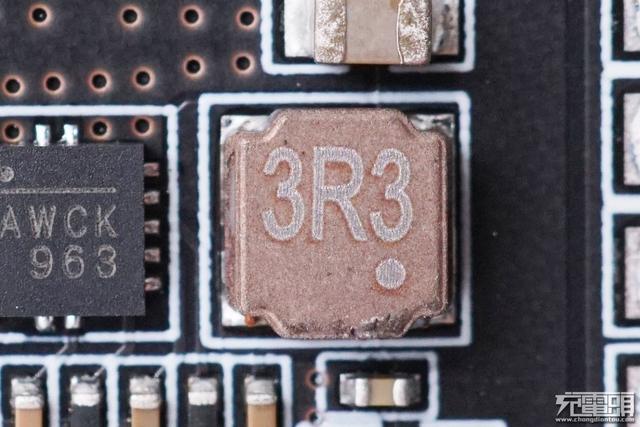

3R3降压电感，用于支持定频调压。

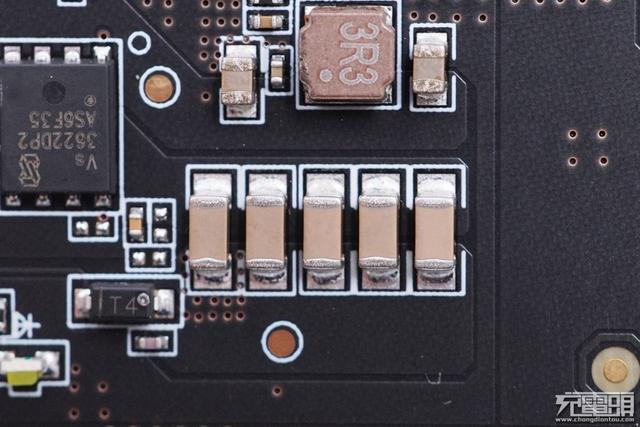

无线充电谐振电容，5颗并联。

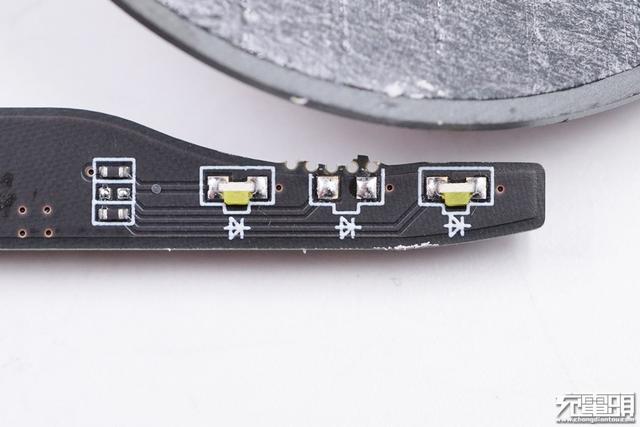

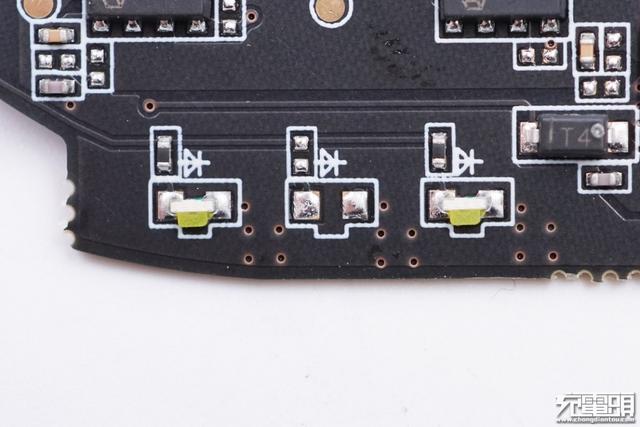

无线充电指示灯，3颗并联，焊接了2颗。
易冲半导体EC8010是一款高效、符合Qi标准的磁感应无线电力发射器IC，适用于高达5W的应用。片上系统集成了功率控制器、微控制器、稳压器、异物检测(FOD)、全桥驱动器和片上电压和电流解调，EC8010集成了一个全桥驱动器，内置过流和过温保护。
特征方面，EC8010采用无铅小尺寸QFN 6mmx6mm，48引脚封装，具有最低BOM成本的单线圈和多线圈，拥有单线圈的最小外部元件，最大输出功率5W，具备低功耗模式，支持过流保护、过温保护。详细规格参数方面，EC8010支持Qi-BPP，最大输出功率5W，采用变频电路架构，充电高度3-8mm，线圈类型A11a，具备过流/过压保护、异物检测，通过了CE/FCC/Qi-BPP认证。
MPS MP2315 同步整流降压转换器，以及3R3降压电感。
另外一组威兆VS3622DP2 MOS管。
谐振电容，4颗并联。
另外一侧的指示灯。
拆解全家福。
三、充电头网拆解总结
mophie三合一无线充电板(布艺款)这款产品除了外形以及材质区别以外，充电头网通过拆解发现其内部布局以及用料与此前的玻璃面款完全一致。其外观设计简洁大气，布面面板为消费者提供了不一样的材质选择和使用体验。
产品依然内置独立的双路无线充电，可同时为手机和AirPods无线充电，内置专用无线充电模块可为Apple Watch充电，间接达到AirPower那种给苹果全家桶同时充电的效果。
仍然采用易冲高集成SOC无线充电方案，集成度高，BOM成本低，便于快速开发和生产；定频调压架构则使得稳定性和效率均有保障，内部设计和结构合理，彰显大厂风范。
