植筋，又称之为种筋，是在原有的混凝土基础上打孔，然后在孔中加入植筋胶和钢筋，利用植筋胶锁键握紧力的作用将钢筋锚固到混凝土中的一种连接技术，在我国近几年的工程建筑施工上逐渐推广应用。

随着建筑施工技术的飞速发展，混凝土后锚固技术得到广泛应用。混凝土后锚固技术包括膨胀型锚栓、扩孔型锚栓和化学植筋，其中化学植筋技术越来越多的应用到工程施工中，主要用于混凝土结构改扩建工程的钢筋锚固。植筋技术也是当前专业加固公司最基本的加固技术之一。

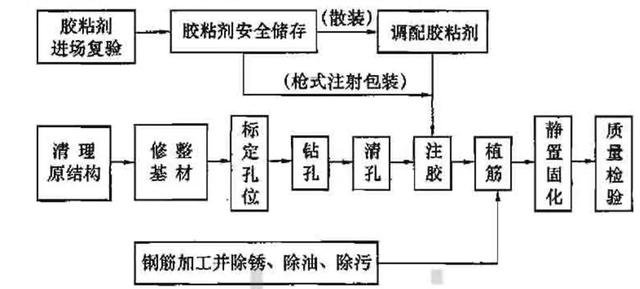

植筋施工工序

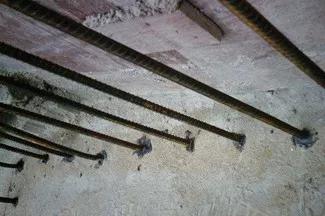

近年来，植筋技术在民用建筑钢筋混凝土结构工程中广泛应用(下图为现场植筋工程施工照片)，但在工程实践中仍普遍存在个别不统一的做法和不规范的行为。植筋工程的施工质量直接影响到整个工程的质量，应当引起工程人员的重视，特别是某些植筋工程与生命线工程发生直接联系，如果植筋过程处理不当，可能为工程留下影响结构安全的隐患。

现行国家规范、行业标准、地方规程对植筋技术的要求不尽统一，导致个别工程项目人员对植筋技术的认识和掌握不够全面，容易导致工作中一些非故意错误。根据GB 50367-2013《混凝土结构加固设计规范》的相关内容，对混凝土结构植筋锚固长度做如下介绍：

1.1当新增构件为悬挑结构构件时：

其原构件混凝土强度等级不得低于C25;当新增构件为其他结构构件时，其原构件混凝土强度等级不得低于C20。

1.2采用植筋锚固的混凝土结构：

其长期使用的环境温度不应高于60℃；处于特殊环境(如高温、高湿、介质腐蚀等)的混凝土结构采用植筋技术时，除应按国家现行有关标准的规定采用相应的的防护措施外，尚应采用耐环境因素作用的胶粘剂。

1.3当按受力计算植筋锚固长度时：

实例条件：

8度区某项目框梁，构件及基材混凝土强度等级C30,保护层25mm，植筋钢筋直径14mm，间距70mm，箍筋为三级钢8@100，非潮湿和高温环境。

计算过程：

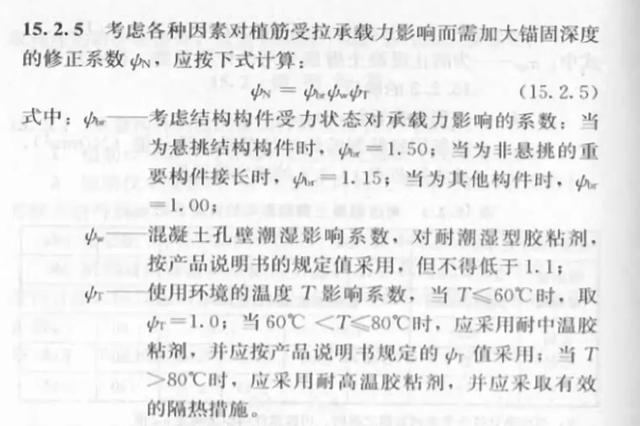

1)由15.2.5可知，考虑结构构件受力状态对承载力影响的系数取1.0，混凝土孔壁潮湿影响系数取1.1，使用环境的温度影响系数取1.0，因此，根据式(15.2.5)其锚固深度的修正系数为1.1。

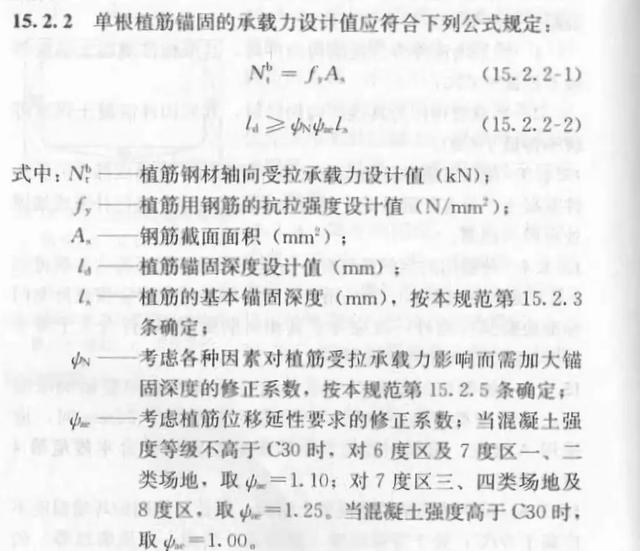

2)由15.2.2可知，8度区考虑植筋位移延性要求的修正系数为1.25。

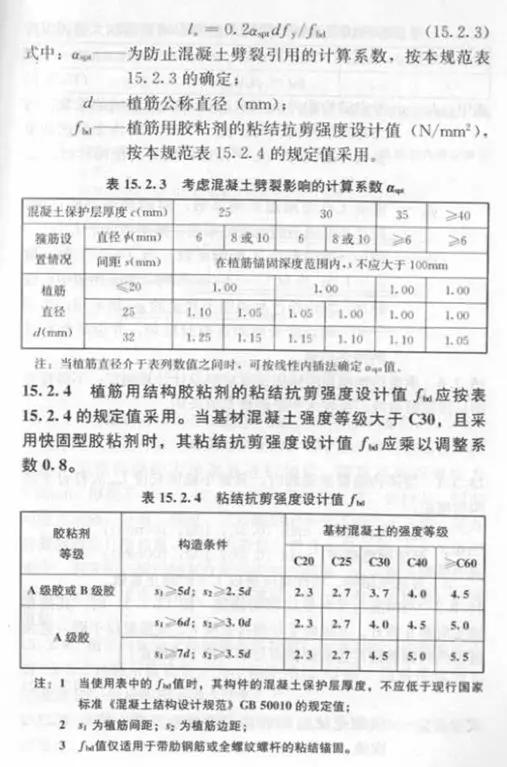

3)由表15.2.3可知，当保护层厚度为25mm，箍筋为三级钢8@100，植筋直径为14mm时，为防止混凝土劈裂引用的计算系数为1.0。

4)由表15.2.4可知，当基材混凝土强度为C30，植筋间距70mm，植筋直径14mm时，植筋胶粘结抗剪强度设计值为3.7N/mm²。

5)根据式(15.2.3)，代入数值计算得出基本锚固深度为273mm。(三级钢抗拉强度设计值取360 N/mm²)。

6)根据式(15.2.2-2)，代入数值计算的锚固深度设计值为376mm。

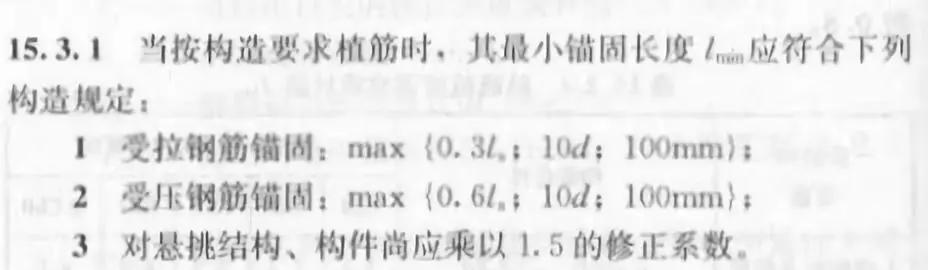

1.4当按构造要求植筋时：

该项目工况下，基本锚固长度为273mm，植筋钢筋直径为14mm，按构造要求时受拉钢筋锚固长度为81.9mm、140mm和100mm的较大值，取140mm。因此该项目满足设计和施工要求的植筋锚固长度为376mm。

综上

本文通过对现行国家规范有关植筋技术部分的规定，并以实例分析确定植筋锚固深度的大小，以望达到纠正植筋工程管理中非规范行为之目的。
