幕墙常用锚栓的分类

1.1机械锚栓是指利用锚栓与锚孔之间的摩擦作用或锁键作用形成锚固的锚栓。机械锚栓按照其适用范围可分为两种：适用于开裂混凝土和不开裂混凝土的机械锚栓及适用于不开裂混凝土的机械锚栓；按照其工作原理可分为两类：膨胀型锚栓和扩底型锚栓。

1.2膨胀型锚栓是指利用膨胀件挤压锚孔孔壁形成锚固作用的锚栓(图A．1．2-1、图A．1．2-2)。新规范要求下，可采用扭矩控制式膨胀锚栓或扩底机械锚栓，但是不能采用位移控制式膨胀锚栓。

图A．1．2-1 扭矩控制式膨胀型锚栓示意

1—套筒；2—膨胀片；3—螺杆；4—内螺纹活动锥；5—膨胀锥头

图A．1．2-2 位移控制式膨胀型锚栓示意

1—膨胀锥；2—内螺纹膨胀套筒；3—外螺纹膨胀套筒；4—膨胀杆

1.3扩底型锚栓是指通过锚孔底部扩孔与锚栓膨胀件之间的锁键形成锚固作用的锚栓。根据扩孔工序的先后，扩底型锚栓可分为模扩底普通锚栓和自扩底专用锚栓(图A．1．3)。

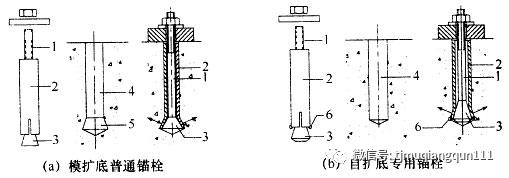

图A．1．3 扩底型锚栓示意

1—螺杆；2—膨胀套筒；3—膨胀锥头；4—直孔；5—扩孔；6—刀头

1.4化学锚栓是指由金属螺杆和锚固胶组成，通过锚固胶形成锚固作用的锚栓。化学锚栓按照其适用范围可分为两种：适用于开裂混凝土和不开裂混凝土的化学锚栓及适用于不开裂混凝土的化学锚栓。按照受力机理可分为两种：普通化学锚栓和特殊倒锥形化学锚栓(图A．1．4)。特殊倒锥形化学锚栓，在安装时通过锚固胶与倒锥形螺杆之间滑移可形成类似于机械锚栓的膨胀力。普通化学锚栓一般用于非开裂混凝土，而幕墙结构混凝土几乎都是开裂混凝土，因此不适用。而且其混合破坏承载力计算部分几乎都不可能满足新规范要求，换句话说，还是无法在实际工程中应用该种锚栓，建议采用定型化学锚栓。

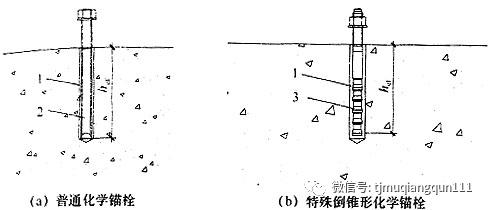

图A．1．4 化学锚栓示意

1—锚固胶；2—标准螺纹全牙螺杆；3—倒锥形螺杆
