一、化学锚栓概述 由金属螺杆和锚固胶组成，通过锚固胶形成锚固作用的锚栓。化学锚栓分为普通化学锚栓和特殊倒锥形化学锚栓。化学锚栓用于在已建成的混凝土结构上安装其他结构的连接件，用于各种钢结构、幕墙、大理石干挂、设备及管道固定等施工中的后加埋件安装，也可用于设备安装，公路、桥梁护栏安装，建筑物加固改造等场合。 二、化学锚栓选用 《混凝土结构加固设计规范》(GB 50367-2013 )16.1.4条、16.1.5条规定，在抗震设防区的结构中，以及直接承受动力荷载的构件中，不得使用膨胀螺栓作为承重结构的连接件。在抗震设防区承重结构中使用锚栓时，应采用后扩底锚栓或特殊倒锥形胶黏型锚栓，且仅允许用于设防烈度不高于8度，或当8度时建于I、II类场地的建筑物。 同时，不得考虑非开裂混凝土对其承载力的提高作用。

《混凝土结构后锚固技术规程》(JGJ 145-2013)

4.1.1 锚栓应按照锚栓性能、基材性状、锚固连接的受力性质、被连接结构类型、抗震设防等要求选用。锚栓用于结构构件连接时的适用范围应符合表4.1.1-1的规定：

表4.1.1-1 锚栓用于结构构件连接时的适用范围

4.1.2 金属锚栓应采取和使用环境类别相适应的防腐措施。碳素钢、合金钢机械锚栓表面应进行镀锌防腐处理，电镀锌层平均厚度不应小于5μm，热浸镀锌平均厚度不应小于45μm。在室外环境、常年潮湿的室内环境、海边、高酸碱度的大气环境中应使用不锈钢材质的锚栓，含氯离子的环境中应使用高抗腐不锈钢。不同环境条件下适用的锚栓材质类别可按表4.1.2选用。

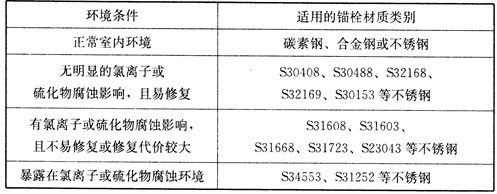

表4.1.2 不同环境条件下适用的锚栓材质类别

三、混凝土基材要求 《混凝土结构后锚固技术规程》(JGJ 145-2013) 3.1.1 锚栓锚固基材可为钢筋混凝土、预应力混凝土或素混凝土构件。 3.1.2 冻融受损混凝土、腐蚀受损混凝土、严重裂损混凝土、不密实混凝土等，不应作为锚固基材。 3.1.3 基材混凝土强度等级不应低于C20，且不得高于C60；安全等级为一级的后锚固连接，其基材混凝土强度等级不应低于C30。 3.3.10 采用化学锚栓的混凝土结构，其锚固区基材的长期使用温度不应高于50度。 四、化学锚栓设计计算 化学锚栓受拉承载力应按锚栓钢材破坏、混合破坏、混凝土锥体受拉破坏、劈裂破等4种破坏类型，及单锚与群锚两种锚固连接方式，共计8种情况分别进行计算。对于单锚连接，外力与抗力比较明确，计算
